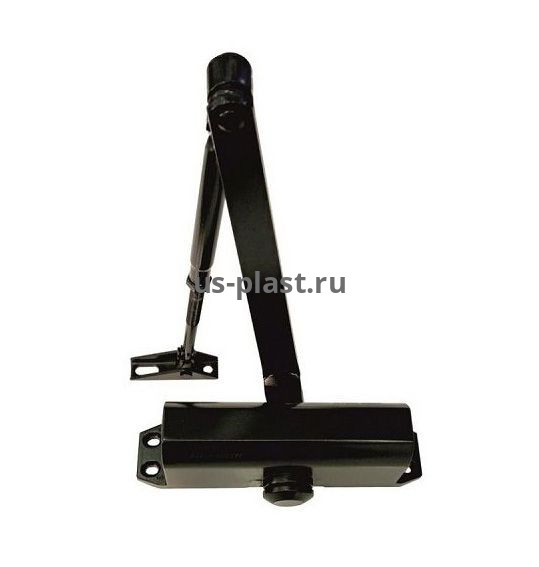

Дверной доводчик ASSA ABLOY DC103 (DC103---9005) черный

Классические шестеренно-реечные доводчики Abloy DC103 предназначены для плавного гарантированного закрытия дверей и могут быть установлены, как на правые, так и на левые створки. Они позволяют регулировать усилие встроенной пружины в пределах 13−26 Нм (EN2−EN4), благодаря чему такие доводчики подходят для дверей шириной от 850 до 1100 мм и весом от 40 до 80 кг, в том числе, и для противопожарных створок. Кроме того, доводчики Abloy DС103 обеспечивают плавную раздельную регулировку начальной и конечной скорости закрывания двери, а за счет овальных отверстий для крепления, их посадочный размер при монтаже может варьироваться от 162 до 166 мм.

Универсальные доводчики ASSA Abloy DC103 могут устанавливаться на двери, открывающиеся в правую или в левую сторону, а благодаря регулируемому усилию пружины, их можно использовать как для обычных офисных, так и для более тяжелых дверей специального назначения (в том числе, и противопожарных). В комплекте с доводчиком идет стандартная рычажная тяга, но при необходимости можно дополнительно приобрести тягу с фиксацией открытого положения (ФОП) двери. Также доводчики Abloy можно дооснастить скользящим каналом и ФОП для совместной работы с этим каналом.

Конструктивные особенности и принцип работы ASSA ABLOY DC103 (DC103---9005) черный

Реечные доводчики Abloy работают по принципу аккумулирования пружиной энергии, полученной при открытии створки, и использования ее для закрытия дверей. Чтобы дверь закрывалась плавно и не хлопала, в доводчиках используется масляный амортизатор. При открывании двери усилие через складной рычаг передается на зубчатое колесо и рейку, которая приводит в поступательное движение поршень, сжимающий пружину. Специальное масло во внутренней полости Abloy DC103 перетекает через отверстия в поршне в направлении, противоположном сжатию. Когда пружина разжимается и давит на поршень, масло поступает обратно по возвратным каналам, и доводчик возвращает створку в закрытое положение.

Применение DC103 на дверях, контролируемых СКУД

Как и любые другие доводчики, ASSA Abloy DC103 предназначены для обеспечения гарантированного закрытия дверных створок и используются совместно с дверями, на которых установлены электромагнитные или электромеханические замки, управляемые СКУД. Главным параметром, характеризующим дверные доводчики, является мощность или момент закрытия, из-за чего при выборе модели необходимо учитывать вес и ширину дверного полотна. Чем тяжелее дверь и шире створка, тем мощнее должен быть доводчик. Поскольку эти доводчики Abloy позволяют настраивать мощность пружины, их можно устанавливать на двери шириной от 850 до 1100 мм и массой от 40 до 80 кг.

Регулировка усилия пружины и скорости закрытия створки

Европейский стандарт EN1154 определяет характеристики доводчиков в зависимости от веса двери и ширины дверного полотна. В соответствии с этим стандартом доводчики ASSA Abloy DС103 сертифицированы по 2, 3 и 4 классу (EN2, EN3 и EN4), т.к. имеют регулируемое усилие пружины в соответствующем диапазоне: классу 2 соответствует усилие 13 Нм, классу 3 – 18 Нм, а классу 4 – 26 Нм. Кроме того, настраиваемый демпфирующий клапан, управляющий перетеканием масла во внутренней полости конструкции устройства, позволяет регулировать скорость закрытия дверей. При этом доводчики Abloy DС103 обеспечивают плавную раздельную регулировку начальной и конечной скорости закрывания створки.

Высокие эксплуатационные характеристики и легкость монтажа

Дверные доводчики ASSA Abloy DС103 не имеют в своей конструкции электромеханических или магнитных частей и могут работать со сплошными, распашными, стеклянными и профильными дверными полотнами. За счет того, что их внутренняя полость заполнена таким же высококачественным маслом, как и в дорогих моделях, допускается эксплуатировать устройства зимой при низких температурах. Немаловажен и тот факт, что эти доводчики Abloy легко устанавливаются и настраиваются, а благодаря овальным отверстиям для крепления, их посадочный размер при монтаже может варьироваться от 162 до 166 мм.
