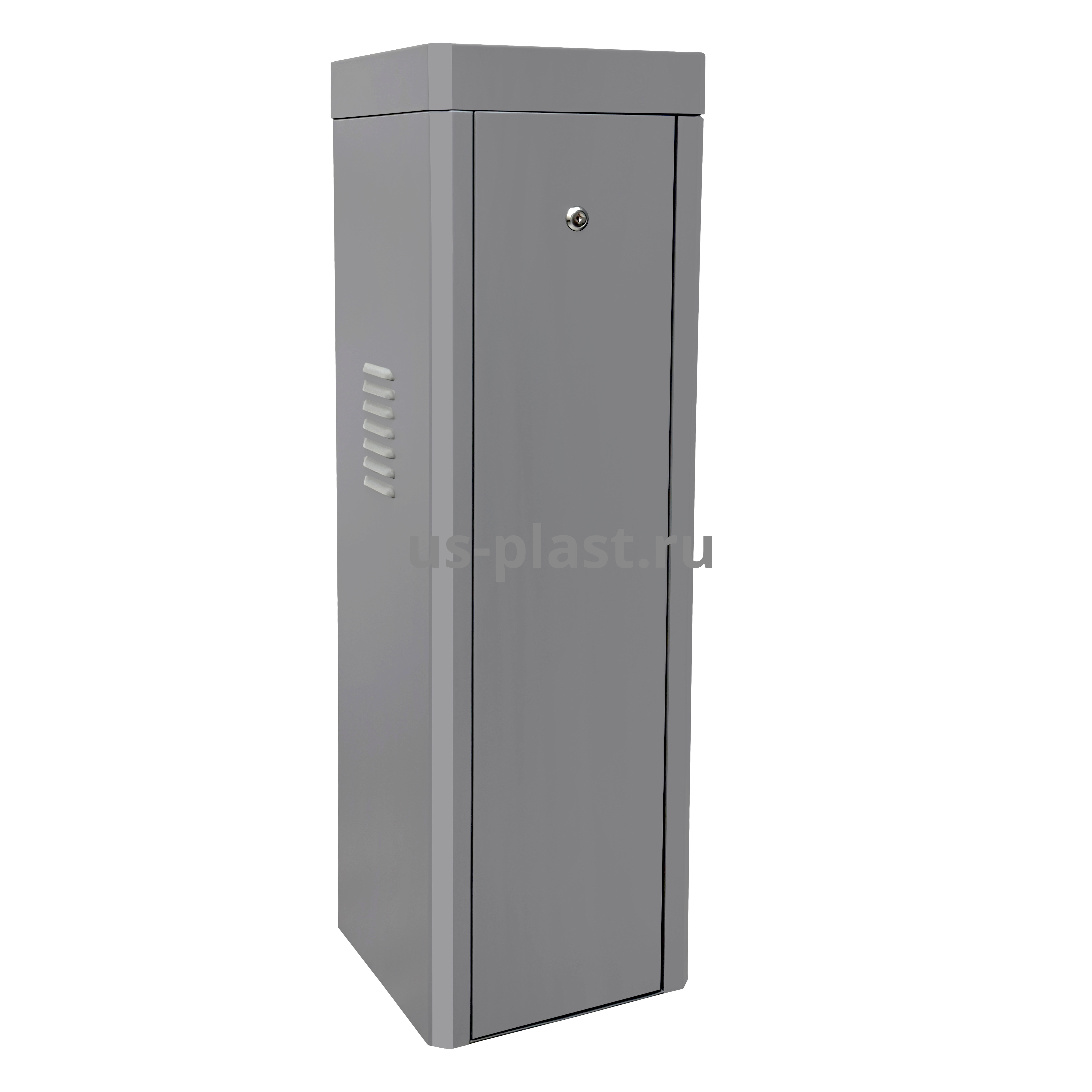

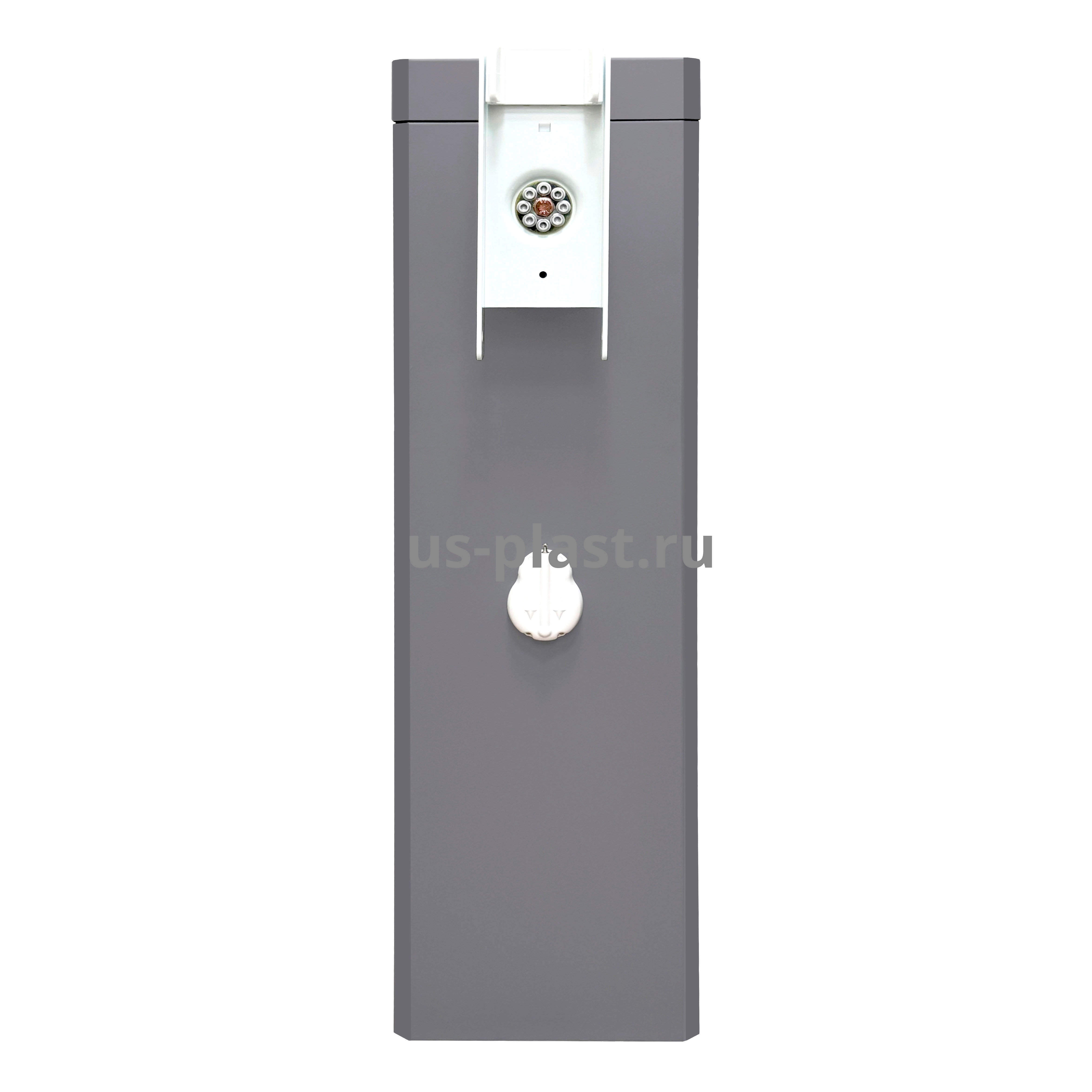

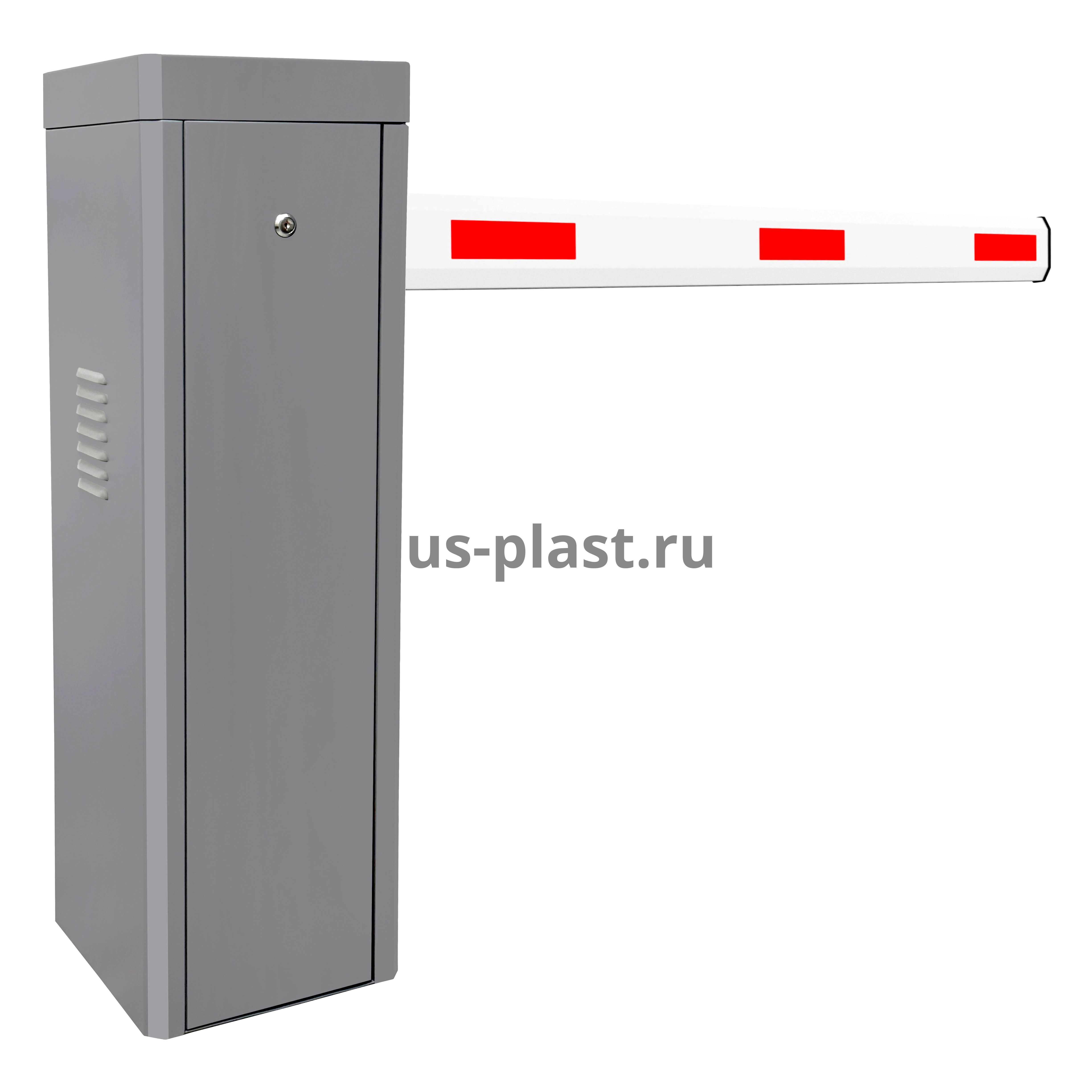

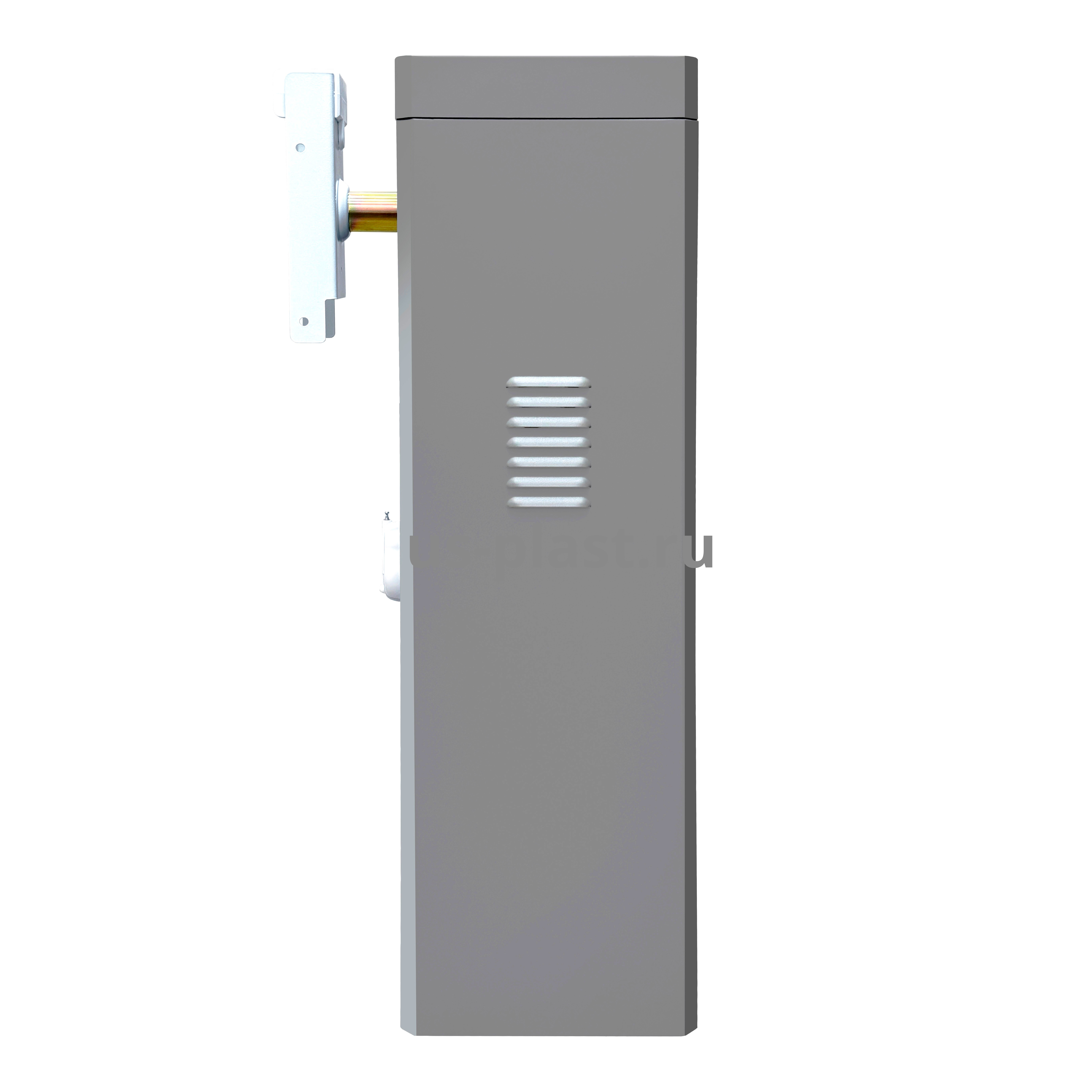

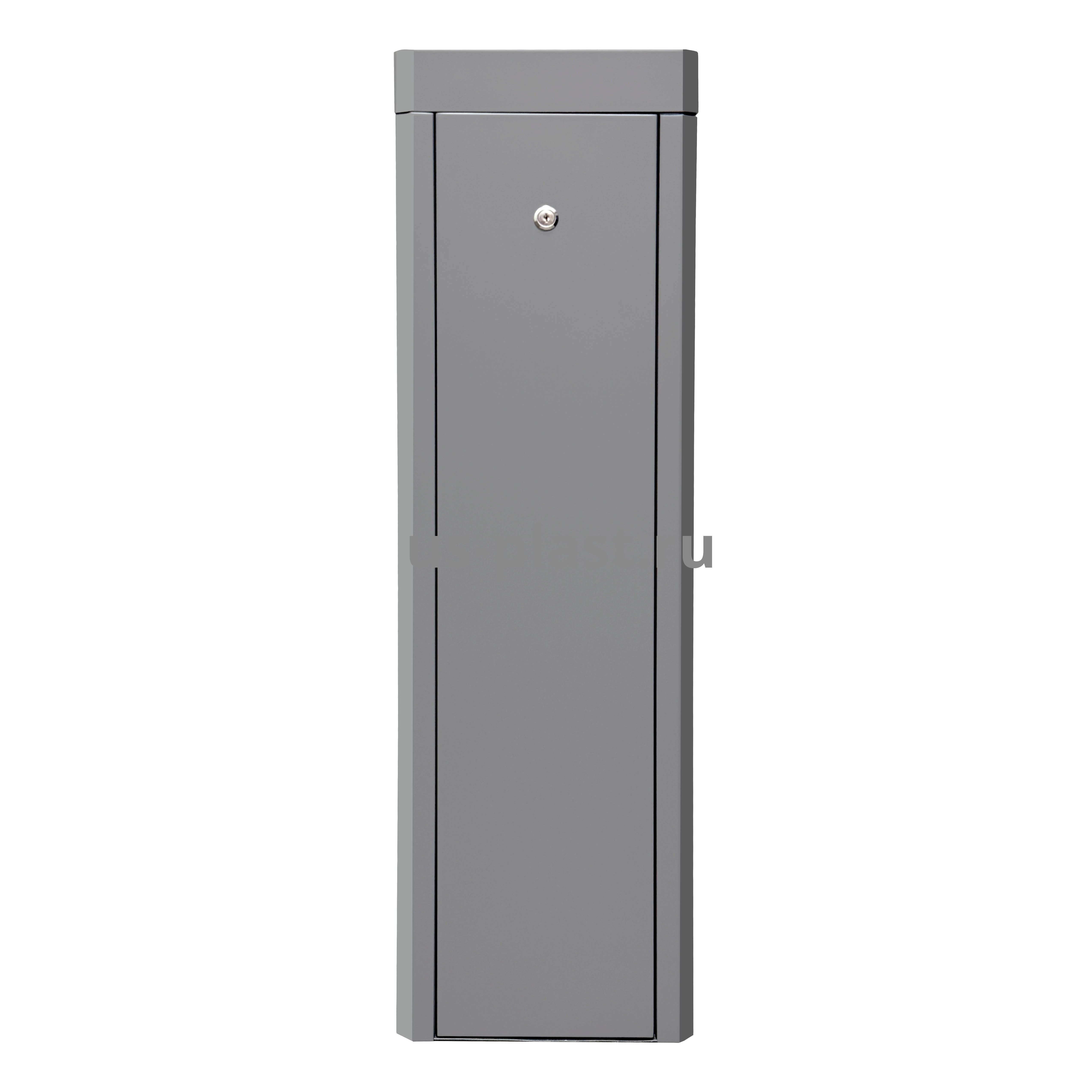

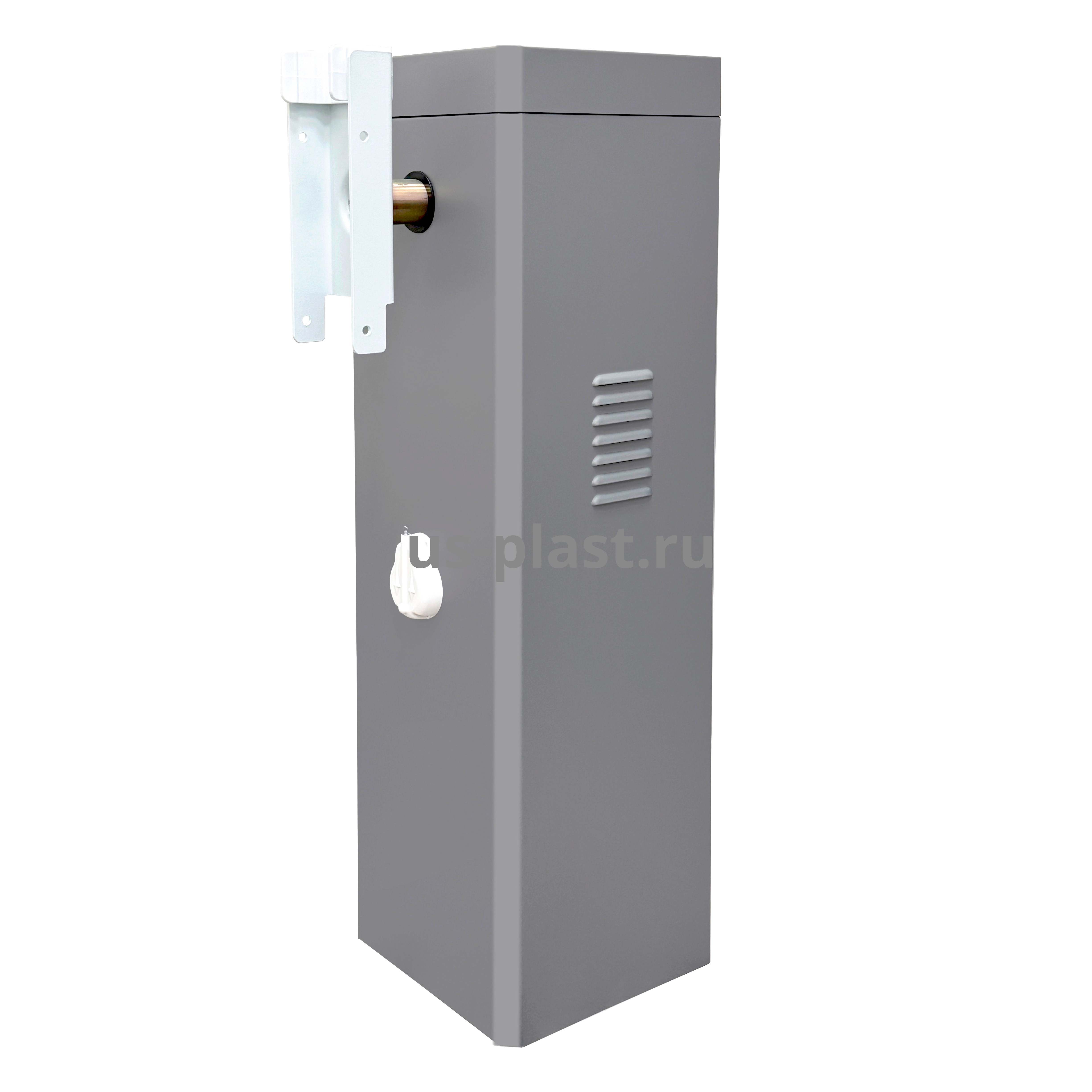

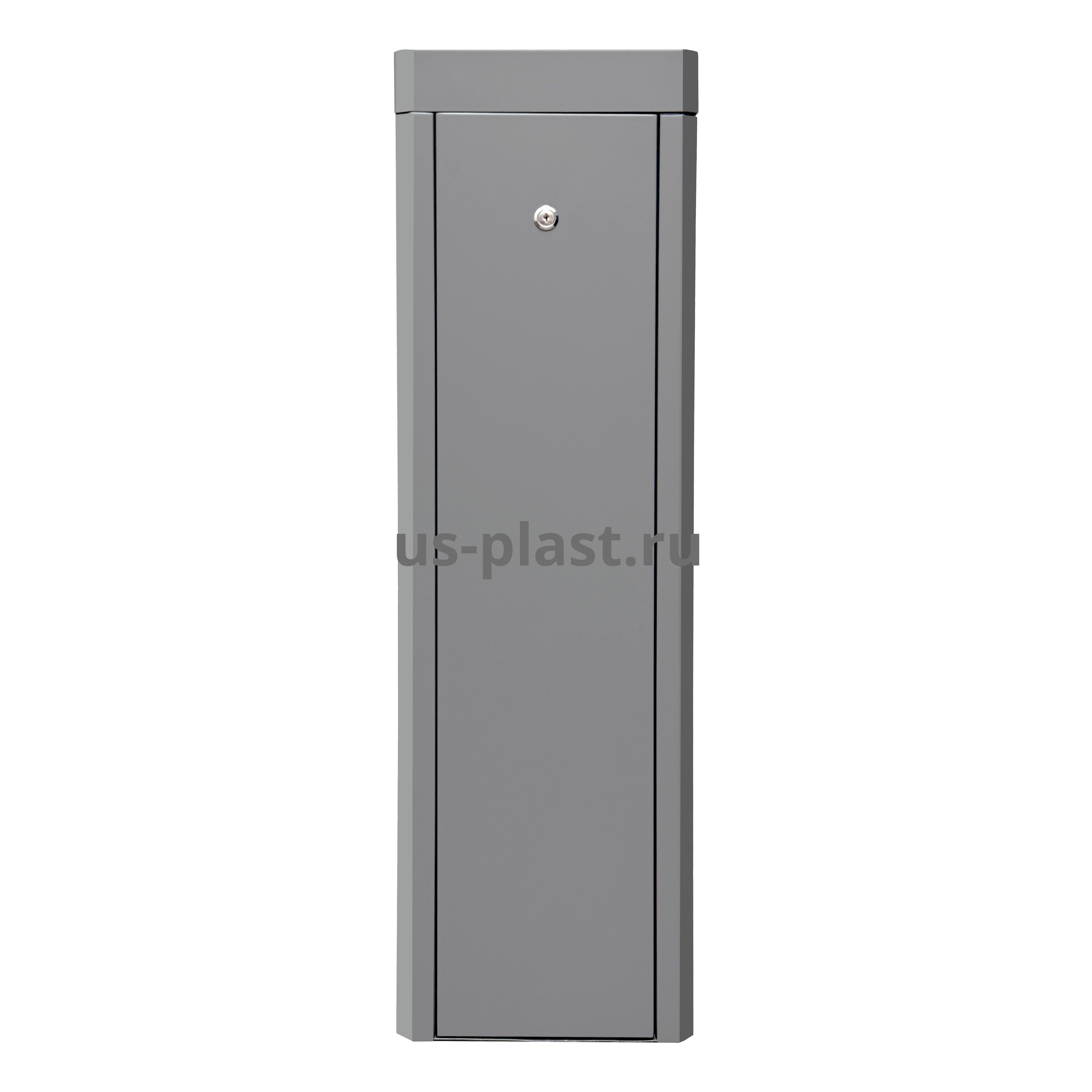

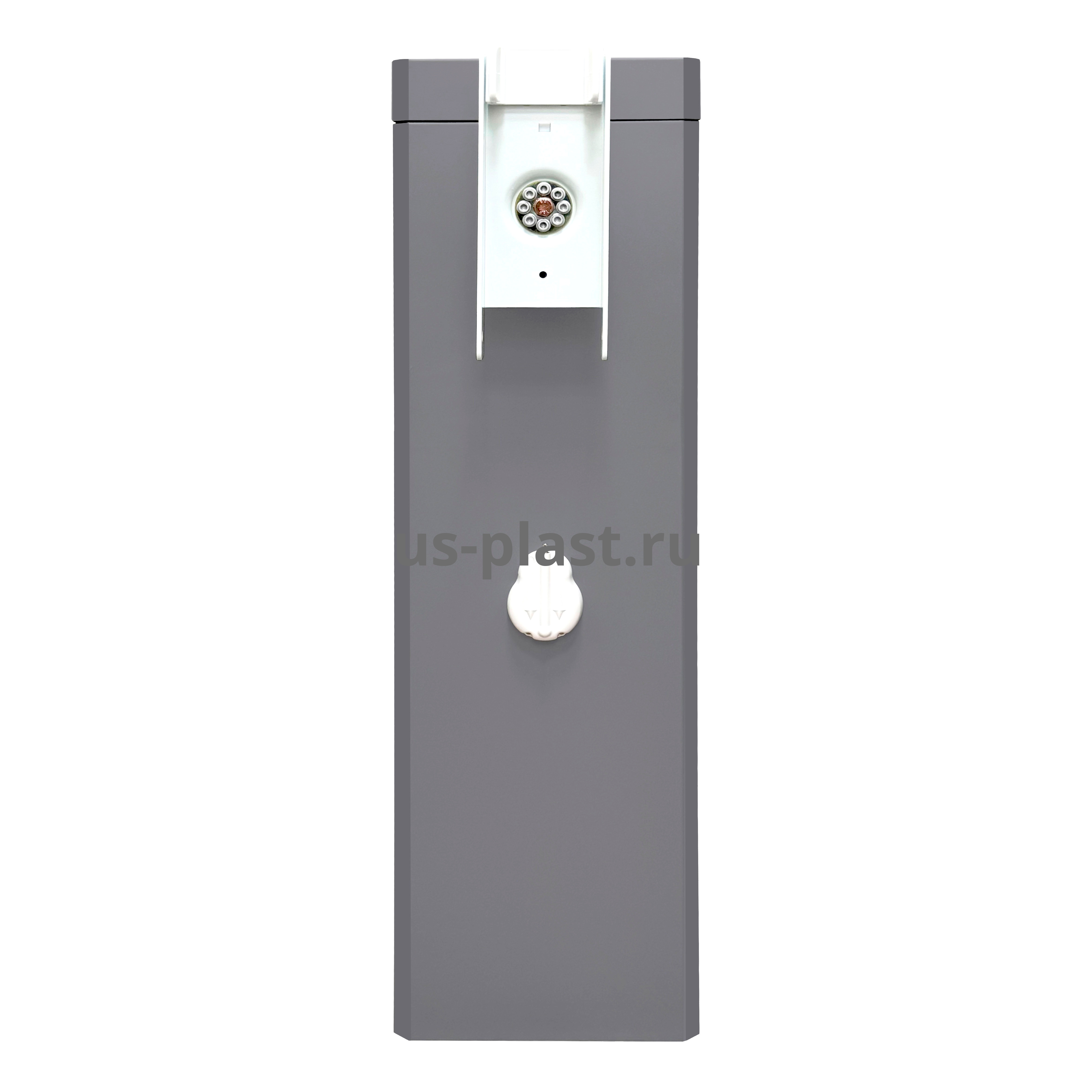

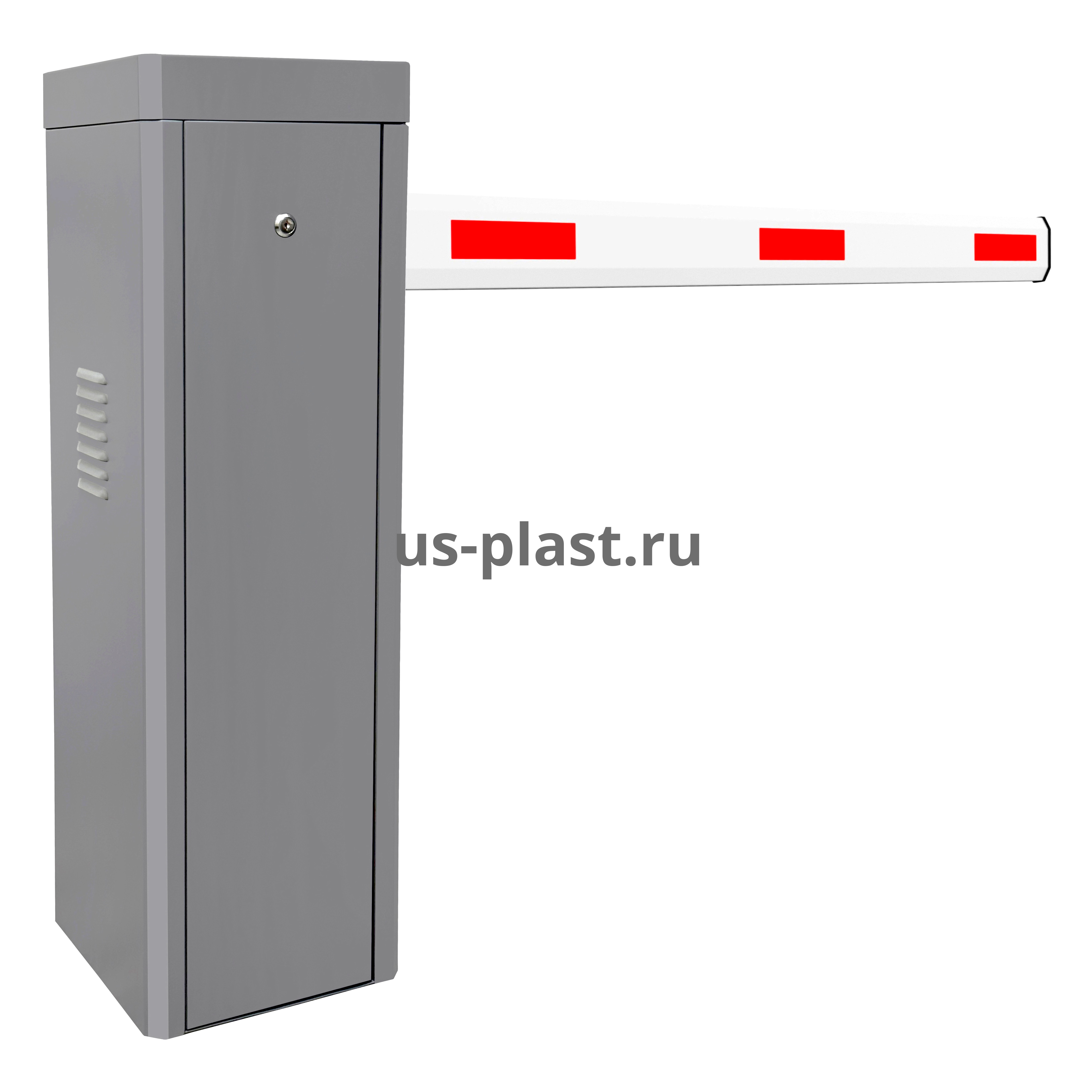

Автоматический шлагбаум DZ-2228 (6M) BATTERY с телескопической стрелой 6 м и батареей резервного питания
- Артикул: 11792
- Производитель: US-PLAST
Длина стрелы: 6 м
Время открывания: 5 сек
Тип стрелы: прямоугольная, телескопическая
Тип электродвигателя: бесщеточный, постоянного тока
Частота пульта ДУ: 433 МГц
Количество сопрягаемых пультов: до 30 шт (уникальных кодов)
Максимальная мощность: 200 Вт
Класс защиты: IP54
DZ-2228 (6M) BATTERY – автоматический электромеханический шлагбаум с бесщеточным мотором постоянного тока и телескопической стрелой 6 м. Шлагбаум позволяет менять положение стрелы справа/слева в зависимости от места применения.
Функциональные особенности шлагбаума

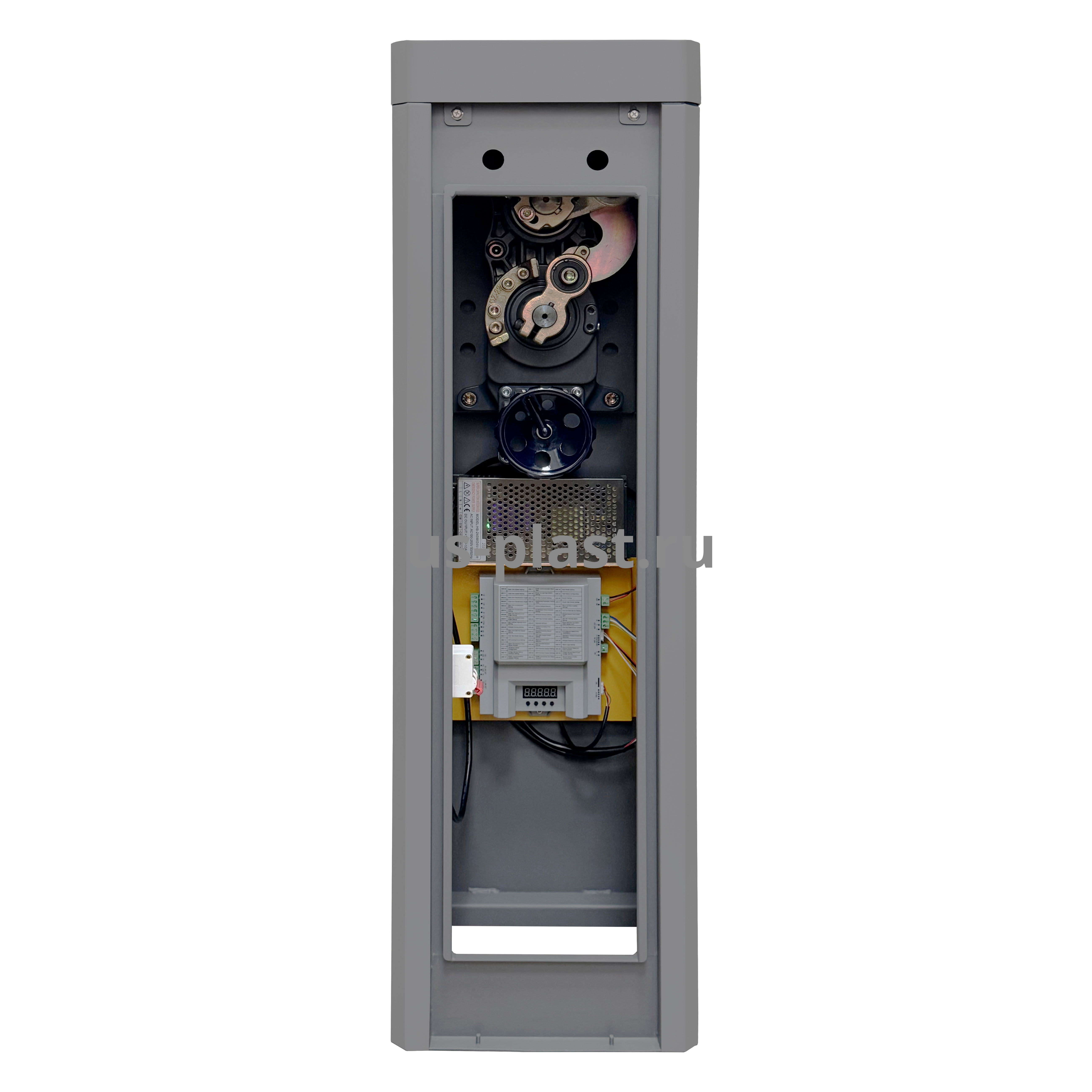

Беспружинный привод на основе бесщеточного двигателя
-
Повышенная надёжность и долговечность за счёт отсутствия муфты сцепления и пружинного механизма.
-
Плавная и стабильная работа благодаря четырёхступенчатой зубчатой передаче и кривошипно-шатунному механизму.
-
Регулируемая скорость открытия/закрытия (от 1,2 до 8 секунд) и возможность выбора передаточного числа редуктора.
Компактный и технологичный корпус
-
Расширенные интеллектуальные функции.
-
Универсальный монтаж с возможностью быстрого изменения стороны установки стрелы (лево/право) без пересборки механизма.
Расширенные интеллектуальные функции
-
Автоматический реверс при столкновении с регулируемым усилием срабатывания.
-
Программируемая логика работы: задержка закрытия, режим "одна машина — один проезд", автоматическое открытие при пропадании сетевого питания.
-
Встроенные интерфейсы для интеграции в комплексные системы: подключение фотоэлементов безопасности и детектора транспортных средств (петли); управление от парковочной системы ("сухой контакт"); сетевой интерфейс RS485/CAN для централизованного управления до 15 шлагбаумами с ПК; выходы сигналов конечных положений и разъём для светофора.
Удобное управление и диагностика
-
Цифровой дисплей и кнопочное меню для тонкой настройки всех параметров (скорость, углы, ускорение).
-
Встроенная диагностическая система с кодами ошибок и журналом статистики (наработка, количество циклов, срабатывания защиты).
-
Дистанционное управление с помощью программируемых пультов ДУ (433 МГц) с дальностью до 50 м.
Всесезонная надёжность и безопасность
-
Широкий рабочий диапазон температур: от -25°C до +60°C.
-
Степень защиты корпуса IP54 (защита от пыли и брызг).
-
Функция самопроверки при включении и возможность работы от резервного аккумулятора 24 В.
Инструкция по привязке пультов
Способ A (через питание на плате управления):
- Отключите питание 24В.
- Включите питание.
- В течение 5 секунд нажмите и удерживайте на пульте кнопки «Открыть» и «Закрыть» одновременно.
- Сигнал подтверждения — пульт привязан.
Способ B (через кнопку на радиоприемнике):
- Откройте корпус радиоприемника.
- Нажмите и удерживайте кнопку SW1 на радиоприемнике 5 секунд. (красный светодиод горит).
- Нажмите любую кнопку на пульте — светодиод мигнёт.
- Пульт добавлен.
Удаление всех пультов из памяти:
Способ A (через питание на плате управления):
- Отключите питание.
- Включите питание.
- В течение 5 секунд нажмите и удерживайте «Открыть» и «Стоп» на пульте.
Способ B (через кнопку на радиоприемнике):
- Нажмите и удерживайте кнопку SW1 на радиоприемнике 10 секунд.
- Красный светодиод начнёт мигать — коды удалены.
| Время подъема/опускания | 4-5 с |
| Длина стрелы | 6 м |
| Материал корпуса | Сталь с порошковым покрытием (толщина 2.5 мм) |
| Привод | Бесщеточный однофазный электродвигатель постоянного тока 24 В |
| Стрела | Телескопическая, прямоугольного сечения |
| Подсветка корпуса |
нет |
| Радиус действия пульта ДУ | 50 м (на открытом пространстве) |
| Рабочая частота пульта ДУ | 433 МГц |
| Количество сопрягаемых пультов ДУ |
В комплекте поставляется 2 пульта дистанционного управления и приемник поддерживает подключение до 20 уникальных пультов |
| Потребляемая мощность | 200 Вт |
| Выходной ток | 10 A |
| Питание | AC 110 ~ 240В |
| Рабочая температура | -30°C - +75°C |
| Класс защиты | IP54 |
| Вес нетто | 46 кг |
| Размеры | 300 x 275 x 1005 мм |
