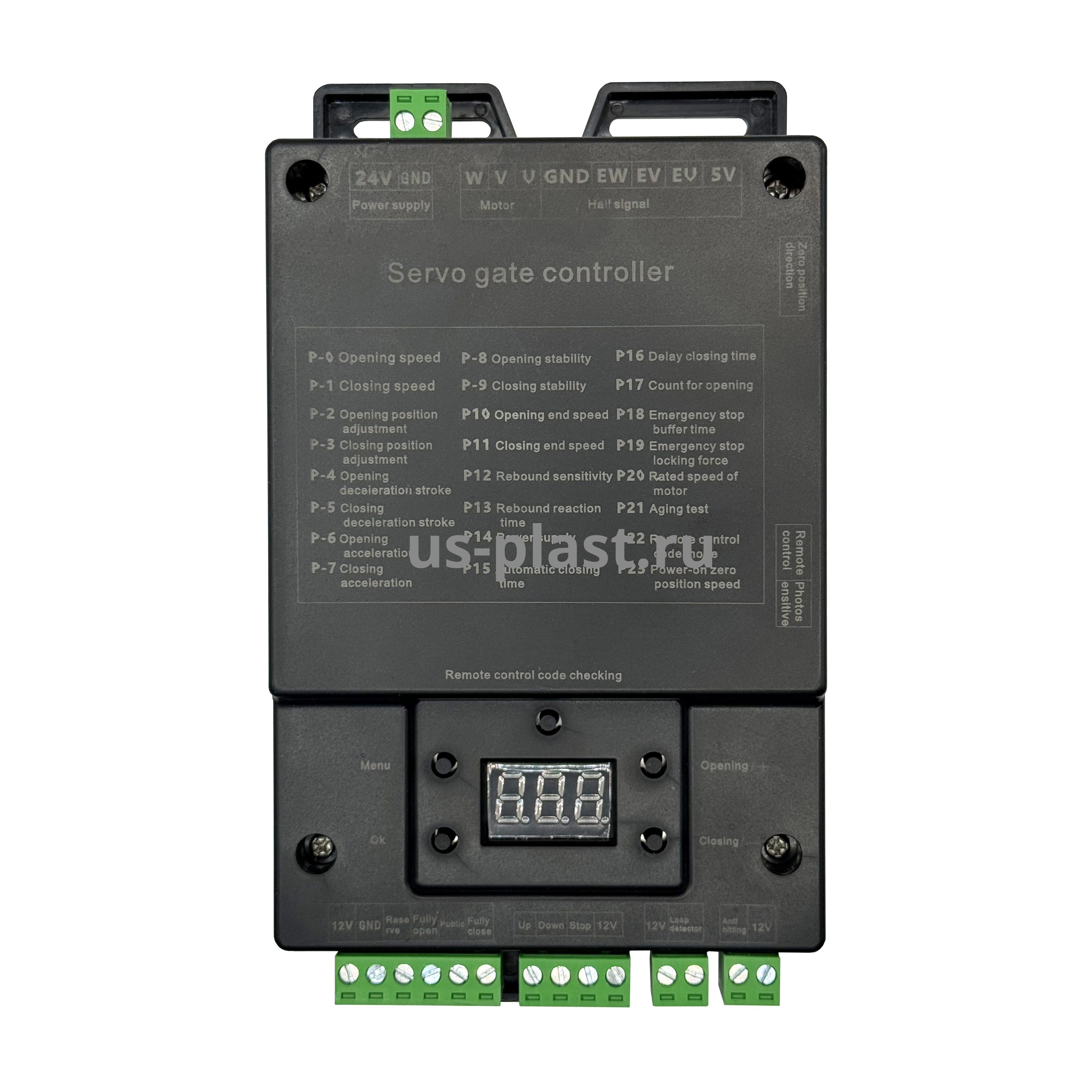

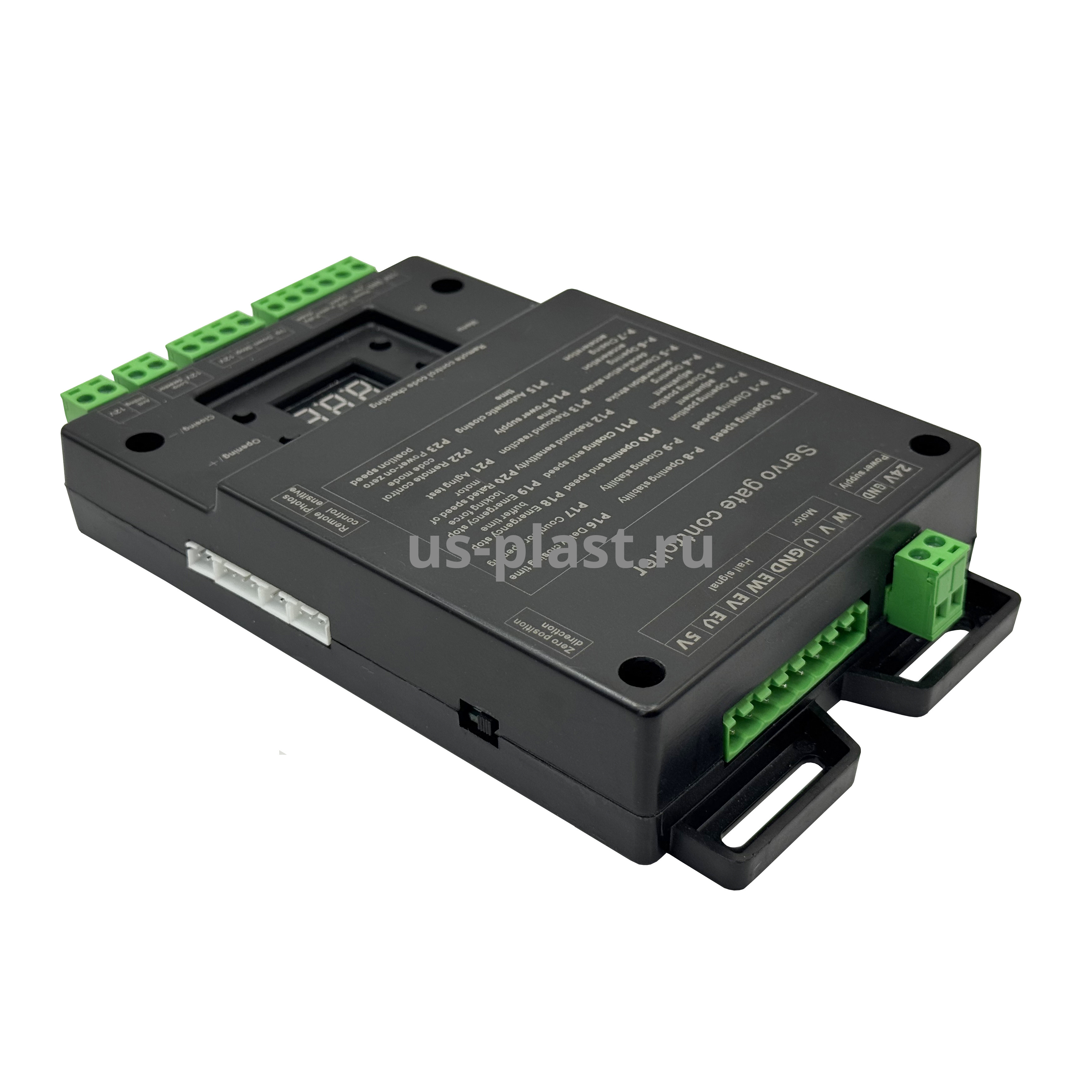

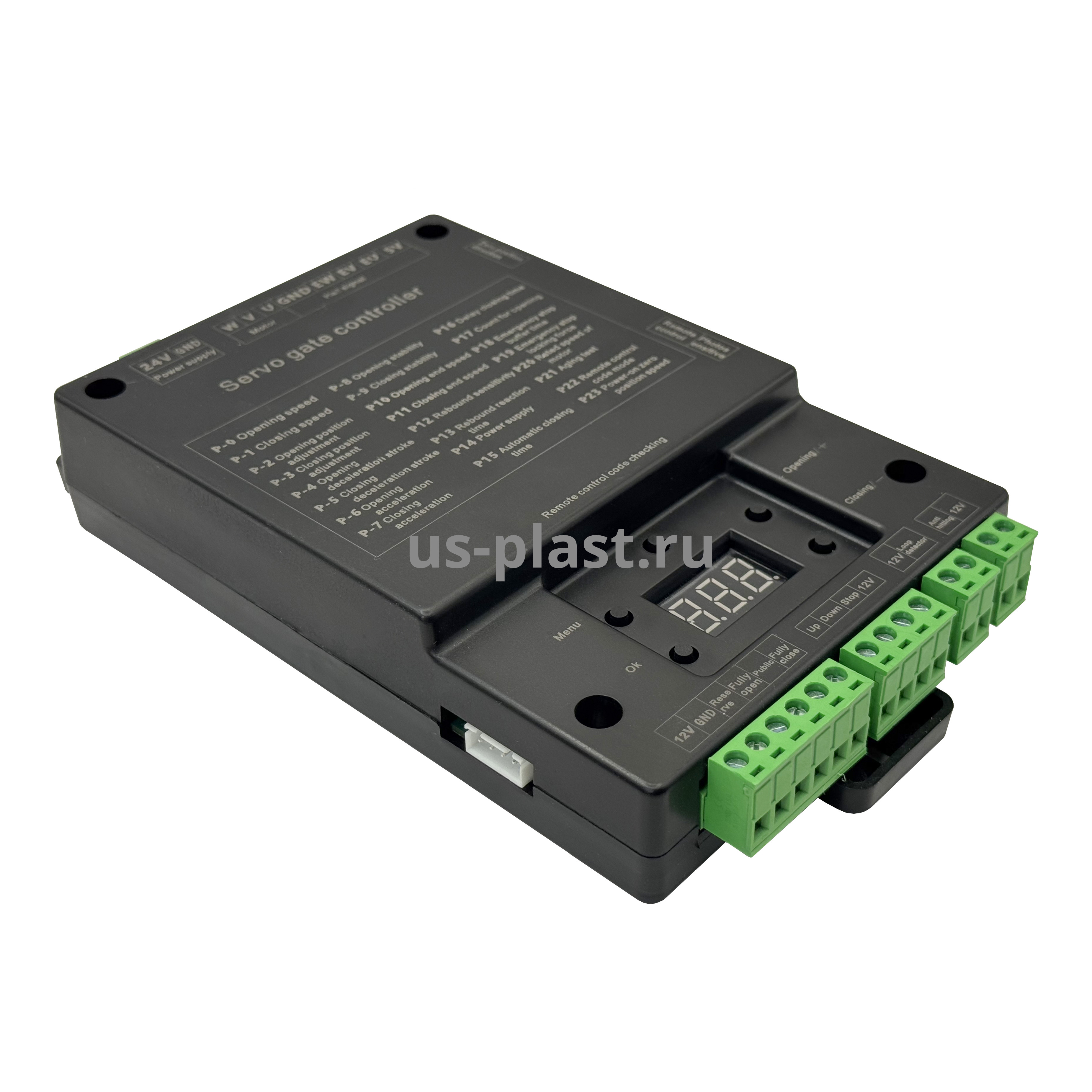

BG609 Barrier Control Board, плата управления шлагбаумом
- Артикул: 12451
- Производитель: US-PLAST
Входное напряжение: DC 24V
Совместимость: шлагбаумы с бесщёточным двигателем BG-609
WS-Barrier DZ-132 Control board - плата управления (контроллер) для шлагбаумов 2-го поколения с бесщёточным двигателем постоянного тока.
Обеспечивает полный цикл управления: подъём и опускание стрелы, обработку сигналов от внешних устройств (петлевой детектор, фотоэлемент, радар, пульт ДУ, кнопки), защитные функции и диагностику. Используется как запасная часть для замены вышедшей из строя платы.
Функциональные особенности
Управление и автоматика
-
Управление бесщёточным двигателем постоянного тока
-
Регулировка времени открытия/закрытия (1.5–3 секунды)
-
Поддержка внешнего сигнала «Открыть» от камеры распознавания номеров (ANPR)
-
Режим самодиагностики для удобства настройки и обслуживания
-
Кнопки ручного управления на плате (подъём, опускание, стоп)
Защитные функции
-
Автоматическое отключение при перегрузке
-
Защита от неправильной полярности подключения
-
Возможность подключения антиударных систем: петлевой детектор, инфракрасный барьер, радар
Подключение внешних устройств
-
Вход для сигнала «Открыть» (от кнопки, считывателя, камеры)
-
Вход для петлевого детектора (предотвращает опускание на автомобиль)
-
Вход для фотоэлемента / радара (антиудар)
-
Вход для кнопки «Стоп»
-
Интерфейс RS485 для связи с системой парковки
|
Напряжение питания |
DC 24V |
||
|
Контактный ток: |
≤ 10A |
||
|
Источник питания |
Внешний блок питания (AC 220V/110V → DC 24V) |
||
|
Интерфейсы ввода (сухой контакт) |
Сигнал «Открыть» (OPEN) |
||
|
Интерфейсы вывода |
Сигнал на двигатель |
||
|
Поддержка внешних устройств |
Петлевой детектор, инфракрасный барьер, радар, волновой датчик |
||
|
Режим самодиагностики |
Есть (Self-test mode) |
||
|
Ручное управление |
Кнопки на плате (подъём, опускание, стоп) |
||
|
Защита от переполюсовки |
Есть |
||
|
Резервное питание |
24V (аккумулятор / суперконденсатор) |
||
|
Размеры: |
180 х 120 х 37 мм |
||
|
Вес: |
300 г |
||
|
Рабочая температура |
-20°C … +65°C |
||
|
Совместимость |
Шлагбаумы с бесщёточным двигателем BG-609 |
||
