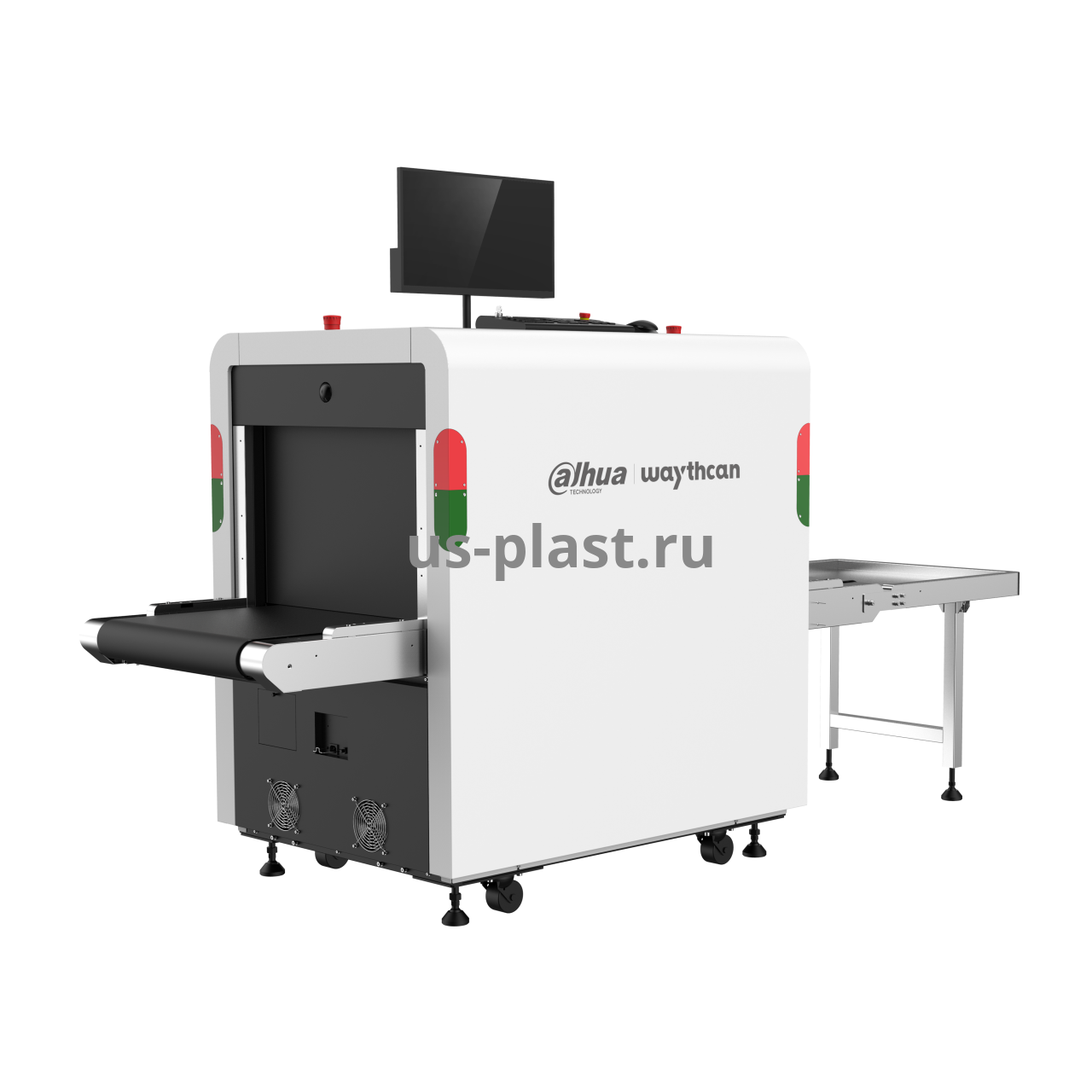

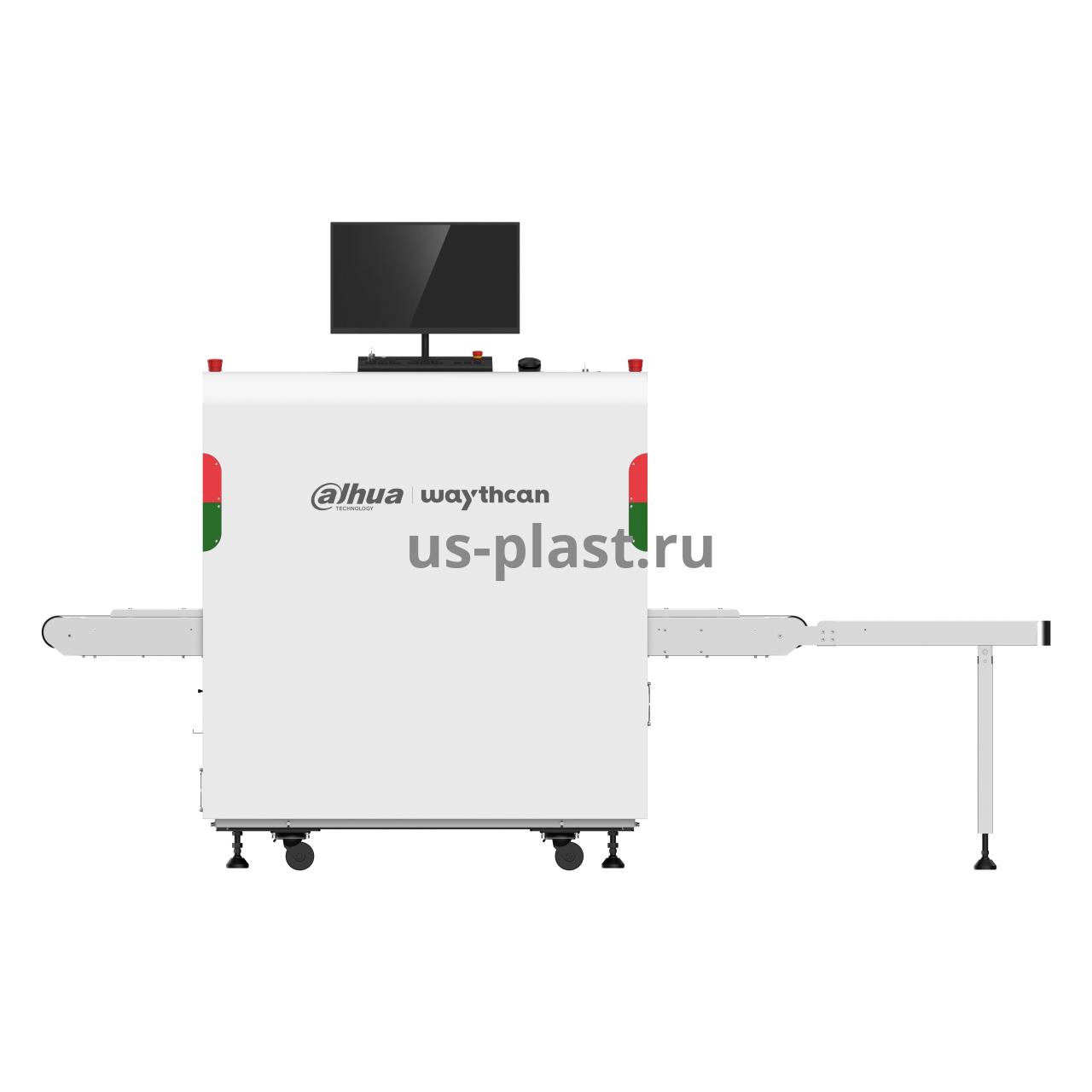

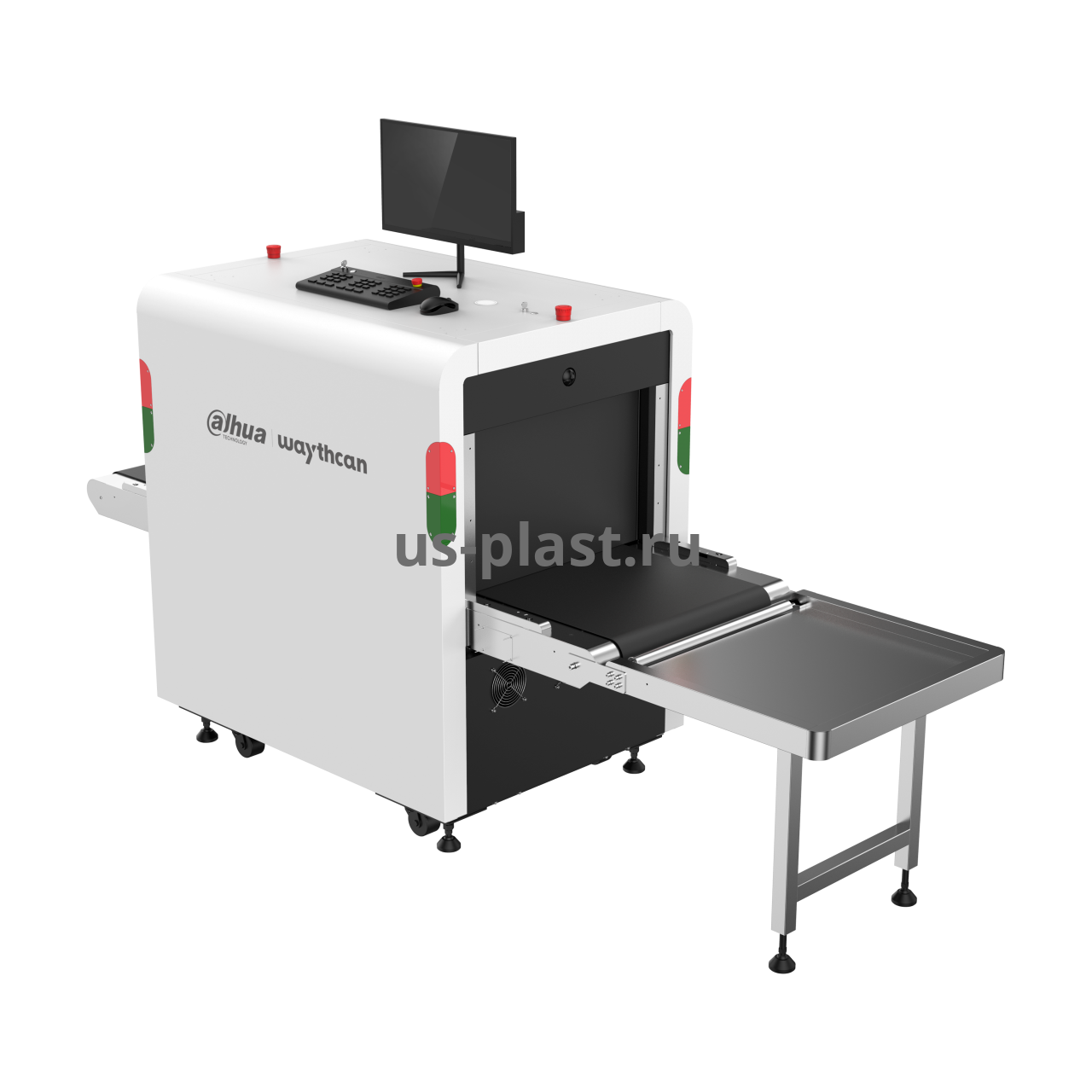

Рентгеновский интроскоп Dahua DHI-ISC-M6040

Размеры туннеля

620 мм × 420 мм

Анодное напряжение рентгеновской трубки

160 кВ

Охлаждение рентгеновской трубки

Замкнутый контур масляного охлаждения с принудительной вентиляцией

Разрешающая способность (проволока)

гарантировано 38 AWG (0,1 мм) / типично 40 AWG (0,08 мм)

Проникающая способность (сталь)

гарантировано 36 мм / типично 37 мм

Доза рентгеновского излучения

≤0.9 мкЗв/ч (мкГр/ч)

Уровень шума

≤65 дБ

Скорость конвейера

0.2 м/с

Высота конвейера

примерно 665 мм

Максимальная нагрузка конвейерной ленты

170 кг

Утечка тока

≤0.25 мА

Процессор

2-ядерный процессор Intel

Оперативная память

8 Гбайт

Операционная система

Linux

Интерфейс пользователя

Локальный интерфейс (все функции), веб-интерфейс

Безопасность для фотоматериалов

Безопасно для фото пленки чувствительностью до 1600 единиц ISO 1600 (33 DIN)

Питание

220–240В AC, 50/60 Гц

Потребляемая мощность

450 Вт / 1 кВт (макс)

Рабочая температура

от 0 °C до +45 °C

Размеры

1993 × 870 × 1297 мм

Размеры упаковки

2142 × 1132 × 1542 мм

Вес

нетто 420 кг / брутто 590 кг

Просмотр

 Отображение в реальном времени рентгеновского и обычного изображения багажа; интеллектуальное распознавание предметов; одновременное отображение в двух плоскостях

Распознавание предметов

 Индикация распознанных предметов, которая перемещается вместе с ними на изображении

Распознаваемые предметы

Распознает 22 типа предметов: пистолеты, фейерверки, аэрозольные баллончики, ножи, топоры, ножницы, жидкость для зажигалок, лак для ногтей, жидкости в бутылках, стеклянные бутылки, термосы, пластиковые бутылки, наручники, дубинки, кастеты, зажигалки, инструменты, электронные товары, мобильные телефоны, аккумуляторы, ноутбуки и зонты.

Уровни угрозы

 Высокий риск, предупреждение, безопасно (поддерживается конфигурирование пользовательского уровня в соответствие с типами предметов)

Тревожные реакции

 Переключение тревожного выхода, голосовое сообщение, передача тревоги в программную платформу и сообщение на экране настраиваются в зависимости от уровня угрозы

Хранение изображений

 Хранится до 1 миллиона изображений с информацией об их уровнях опасности и типах обнаруженных объектов. Можно просматривать как исходные, так и проанализированные изображения.

Изображения багажа

 Поиск, воспроизведение и экспорт изображений багажа и связанного видео с фильтром по времени, типам предметов и т. д.

Отчеты

 Подготовка и экспорт отчетов по времени и типам предметов багажа

Резервное копирование

 USB / Etherneth

Автодиагностика

 Автоматически обнаруживает системные сбои и выводит коды ошибок

Функции обработки изображения

 Цветной/черно-белый режим, локальное улучшение, супер-улучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д.

Воспроизведение изображений

 Поддержка воспроизведения 30 изображений

Увеличение изображений

 Максимально 64-кратное увеличение рентгеновского изображения. Позиционирование центральной точки увеличения мышью или клавиш со стрелками.

Диагностика устройств

 Поддержка диагностики ключевых компонентов, таких как рентгеновский детектор, двигатель, ИК-датчики и специальная клавиатура

Конфигурирование

 Конфигурирование основных функций, конфигурирование отображения (вертикальный поворот, максимальное увеличение), конфигурирование режима сканирования (сканирование в обоих направлениях, сканирование в прямом направлении, сканирование в обратном направлении, постоянное сканирование и режим энергосбережения), конфигурирование счетчика багажа и конфигурирование привязки багажа к человеку

Базовые параметры

Видеовыходы

2 DVI (1920×1080 @ 60 Гц)

Мониторы

1 с диагональю 21.5"

IP-каналы

12 (разрешение до 8 Мп); 8 IP-видеокамер + 4 PoE (2 PoE по умолчанию)

Сжатие

H.265, H.264, PCM, MPEG-4

Внутренние накопители

До 4 накопителей SATA объемом до 10 Тбайт каждый, 1 жесткий диск объемом 4 Тбайт по умолчанию

Управление хранением

Одиночный режим; RAID 0/1/5 (рекомендуются диски корпоративного уровня); глобальный режим горячего резерва

Ethernet

1 RJ-45 (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с), 4 RJ-45 (PoE, 10 Мбит/с, 100 Мбит/с)

Сетевые протоколы

HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IP-фильтр, поиск в сети (поддержка IP-видеокамер Dahua, DVR, NVS…)

Совместимость

ONVIF, SDK…

Интерфейсы

RS-232

1 (для клавиатуры)

Выходы питания

1 (для мониторов)

USB

2 USB 3.0

Видеовыходы

2 DVI

Кнопки экстренной остановки

2 (на установке), 1 (на специальной клавиатуре)

Кнопка питания

1 (на клавиатуре)

Главный переключатель

1 (на клавиатуре)

Индикация

На установке: Индикатор питания: горит зеленым при работе установки и мигает при обновлении программного обеспечения или при ошибке Индикатор рентгеновского излучения: горит красным при включении рентгена, погашен при выключении На специальной клавиатуре: Индикатор главного переключателя: горит зеленым, когда переключатель включен, погашен, когда переключатель выключен Индикатор кнопки питания: горит зеленым, когда нажата кнопка питания на специальной клавиатуре; погашен, когда установка выключена Индикаторы нажатия клавиш: загораются зеленым при нажатии клавиш
