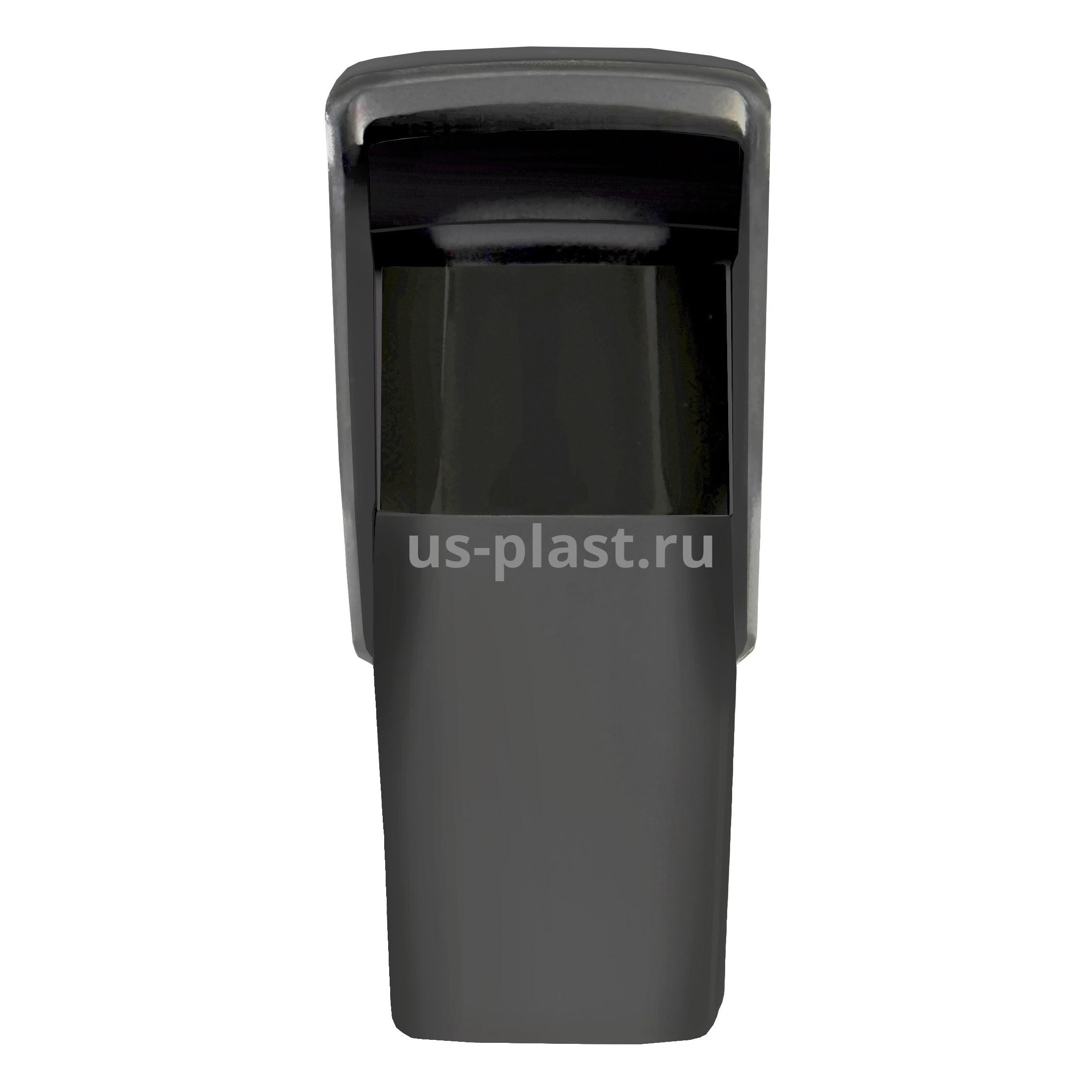

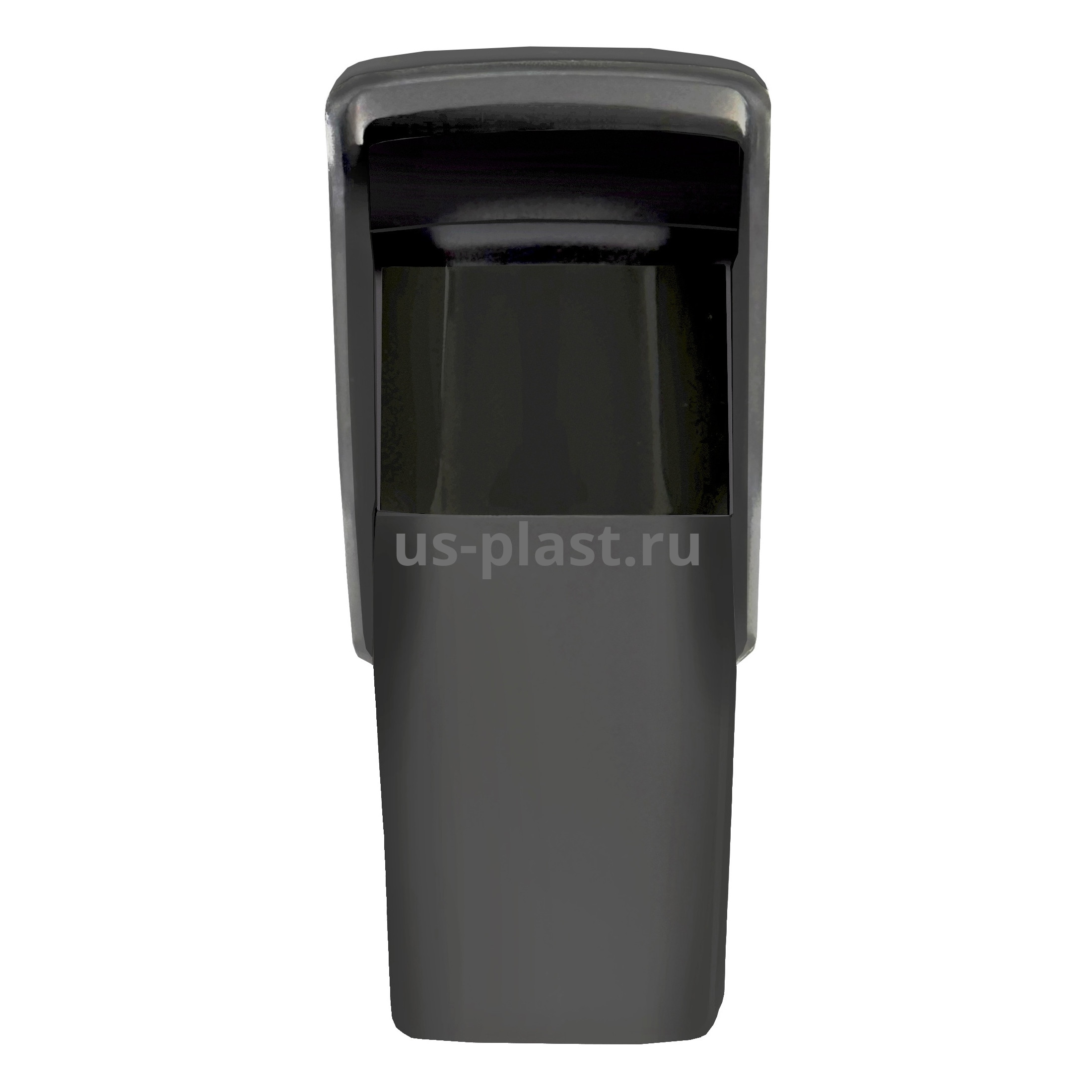

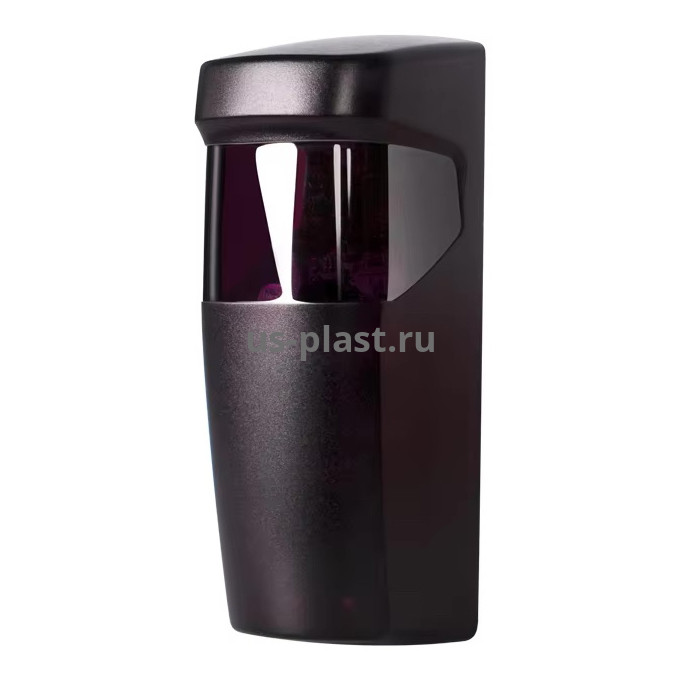

Лазерный рефлекторный фотоэлемент YET611LSR-V2.0 (датчик фотоэлектрический) с козырьком
- Артикул: 11466
- Производитель: US-PLAST
Дальность действия: от 0.3 до 7.5 м (настройка DIP-переключателем)
Выходной сигнал: сухой контакт реле
Тип выходных контактов: NO/NC
Индикация: световая и звуковая
Питание: AC/DC 12-24V
Рабочая температура: -20°С - +65°C
Класс защиты: IP65

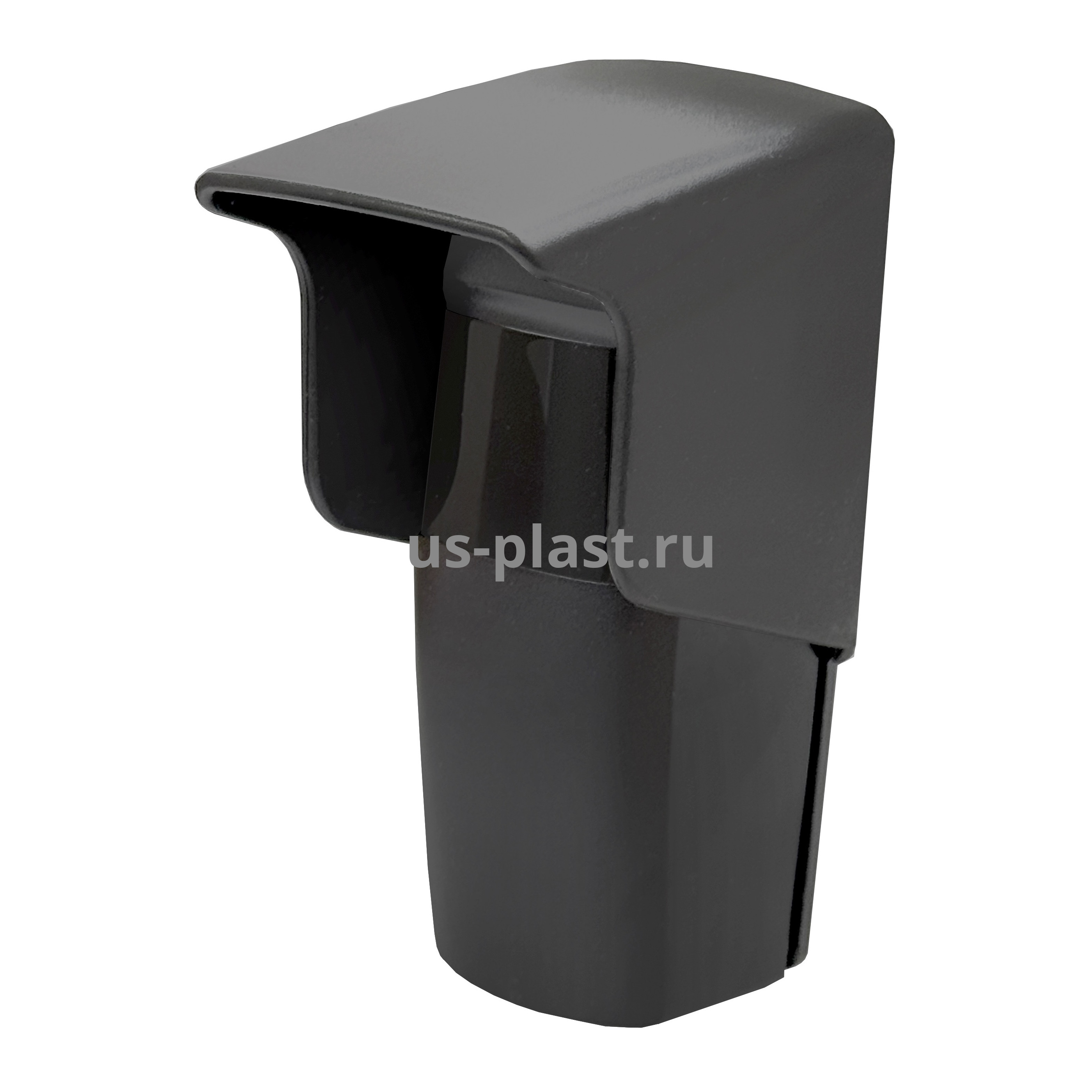

Лазерный накладной фотоэлемент YET611LSR-V2.0 в комплекте с козырьком для уличного использования. Предназначен для определения препятствий, которые могут находится в зоне работы фотоэлемета. В случае нахождения посторонних предметов, людей, животных он блокирует работу автоматики для секционных, откатных, распашных ворот и шлагбаумов. YET611LSR-V2.0 - для своей работы не требует ни приемника, ни отражателя, поэтому крайне удобен при монтажных работах.
Функциональные особенности
Высокая точность (луч 2°): не сработает на пролетающую птицу или качающуюся ветку, только на целевой объект.
Настройка дистанции: можно выставить порог срабатывания с точностью до 0.5 м, игнорируя фон за нужной точкой.
Надежность: защита от IP65, релейный выход (совместим с большинством контроллеров), стабильная работа на улице.
Простота: не требует сложного программирования, настраивается «в полевых условиях» за минуту.

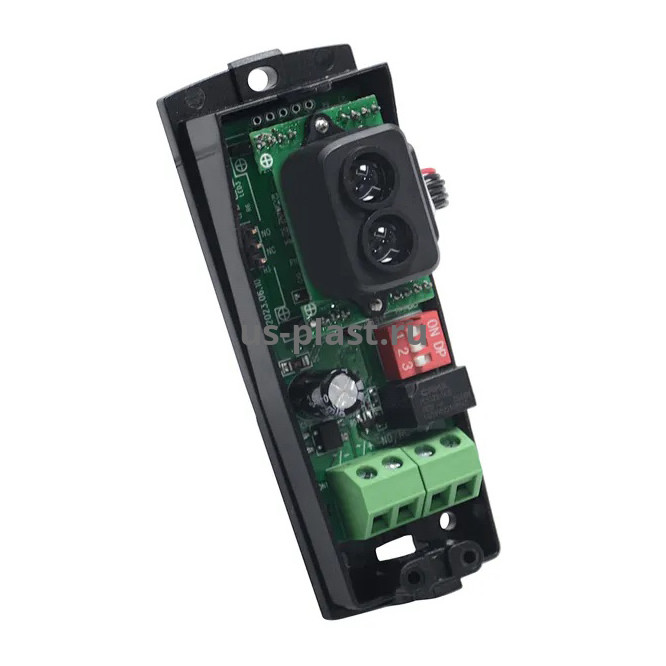

Дальность действия (от 0.3 до 7.5 м) можно регулировать с помощью DIP-переключателя.

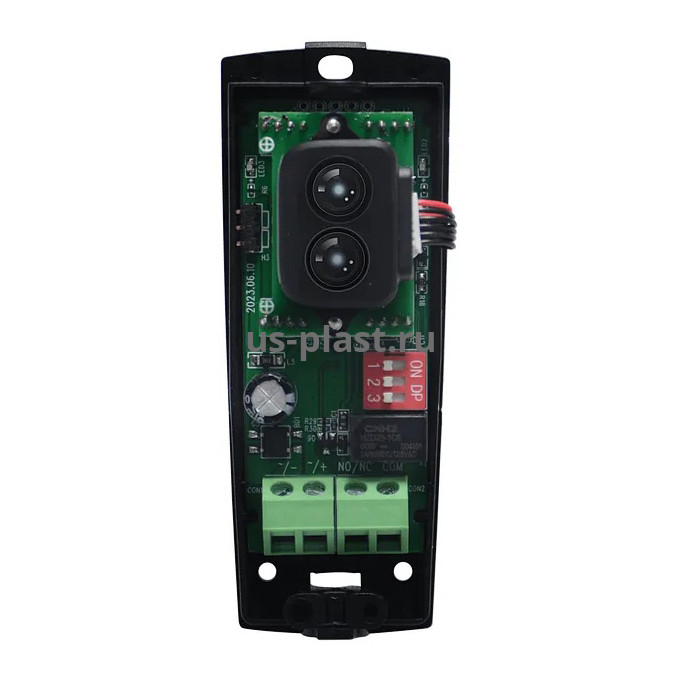

Реле может работать как в нормально разомкнутом, так и в нормально замкнутом режиме. Для переключения необходимо переставить перемычку на переключателе режимов работы реле.
Устройство оборудовано светодиодными индикаторами состояния. Зеленый индикатор свидетельствует о наличии питания и горит при настройке расстояния и переключения режима работы. Желтый индикатор включается при прерывании луча. Пока приемник регистрирует наличие сигнала от излучателя, желтый индикатор выключен.
Процедура настройки
Подайте питание (должны быть 3 вспышки индикаторов).
В течение 10 секунд быстро перекройте луч рукой 5 раз с расстояния менее 0.5 м. Прозвучит серия из 3 звуковых сигналов — вы в режиме настройки.
Поместите мишень (объект) на желаемое расстояние срабатывания от датчика.
Датчик начнет быстро мигать. По звуку зуммера (медленный «бип» = ~1 м, быстрый = ~0.5 м) можно ориентироваться.
Как только раздастся длинный звуковой сигнал, а зеленый индикатор медленно мигнет 3 раза — дистанция сохранена.
| Тип устройства | рефлекторный лазерный фотодатчик (фотоэлемент) |
| Принцип действия | обнаружение отражения лазерного луча от объекта |
| Рабочее напряжение | AC/DC 12–24 В |
| Потребляемый ток |
В режиме ожидания ~65 мА В режиме обнаружения ~28 мА |
| Рабочая дистанция |
Диапазон настройки: 0.3 – 7.5 м Максимальная (для обучения): до 8 м Рекомендуемый макс. в туман/дождь: ≤ 4 м |
| Угол приема луча | 2° (высокая точность, узкий луч) |
| Методы настройки |
DIP-переключатели: 7 фиксированных порогов (в диапазоне 0.3 – 7.5 м) Самообучение (Self-Learning): Плавная настройка любого порога до 8 м |
| Выходной сигнал |
Тип: электромеханическое реле, изолированный «сухой» контакт Конфигурация: перемычкой выбирается НО (NO) или НЗ (NC) Максимальная нагрузка: 0.8 А при 30 В постоянного тока |

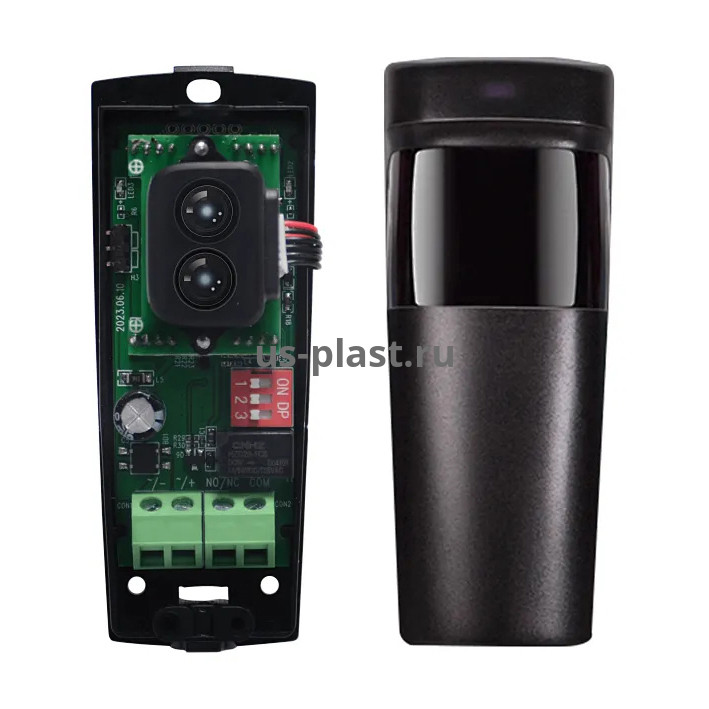

| Интерфейс подключения | Клеммы: VCC/AC (+), GND/AC (-), COM, NO/NC |
| Индикация и оповещение |
2 светодиода: питание (зеленый) и статус Зуммер: для обратной связи при настройке (короткий/длинный сигнал, серии бипов) |
| Защита корпуса (IP) | IP65 (пыленепроницаем, защищен от струй воды) |
| Рабочая температура | от -10°C до +60°C |

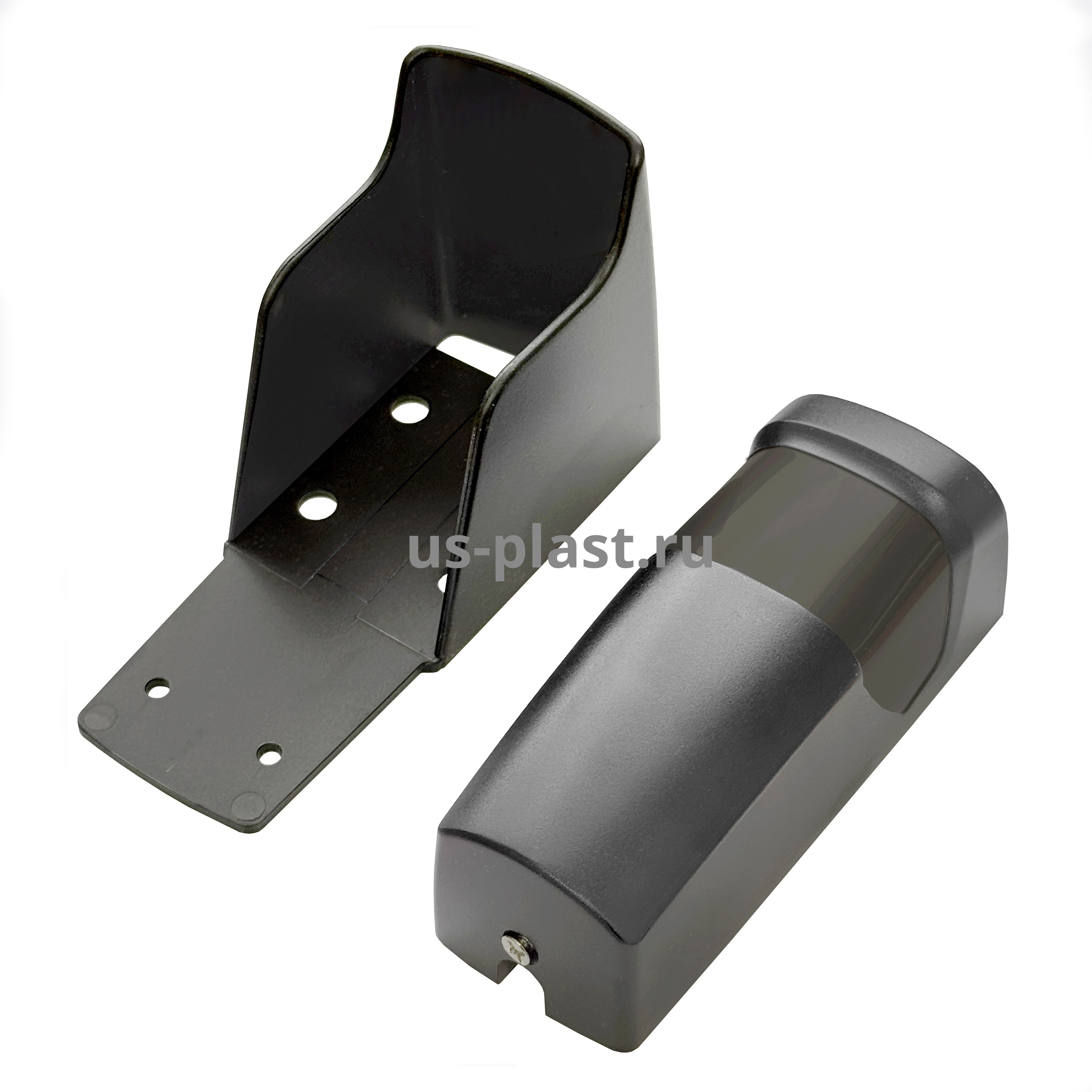

| Комплектация | датчик, дождевой козырек, монтажный кронштейн |
| Габаритные размеры |
корпус (Д x Ш x В): 100 x 40 x 35 мм |
| Особенности | Функция самообучения дистанции, встроенный зуммер для настройки, защита от ложных срабатываний. |
| Основное назначение |
Активация: автоматическое открывание дверей, ворот. Вторичная безопасность: остановка движения (ворота, шлагбаумы). Охрана: защита периметра, окон, витрин. |
