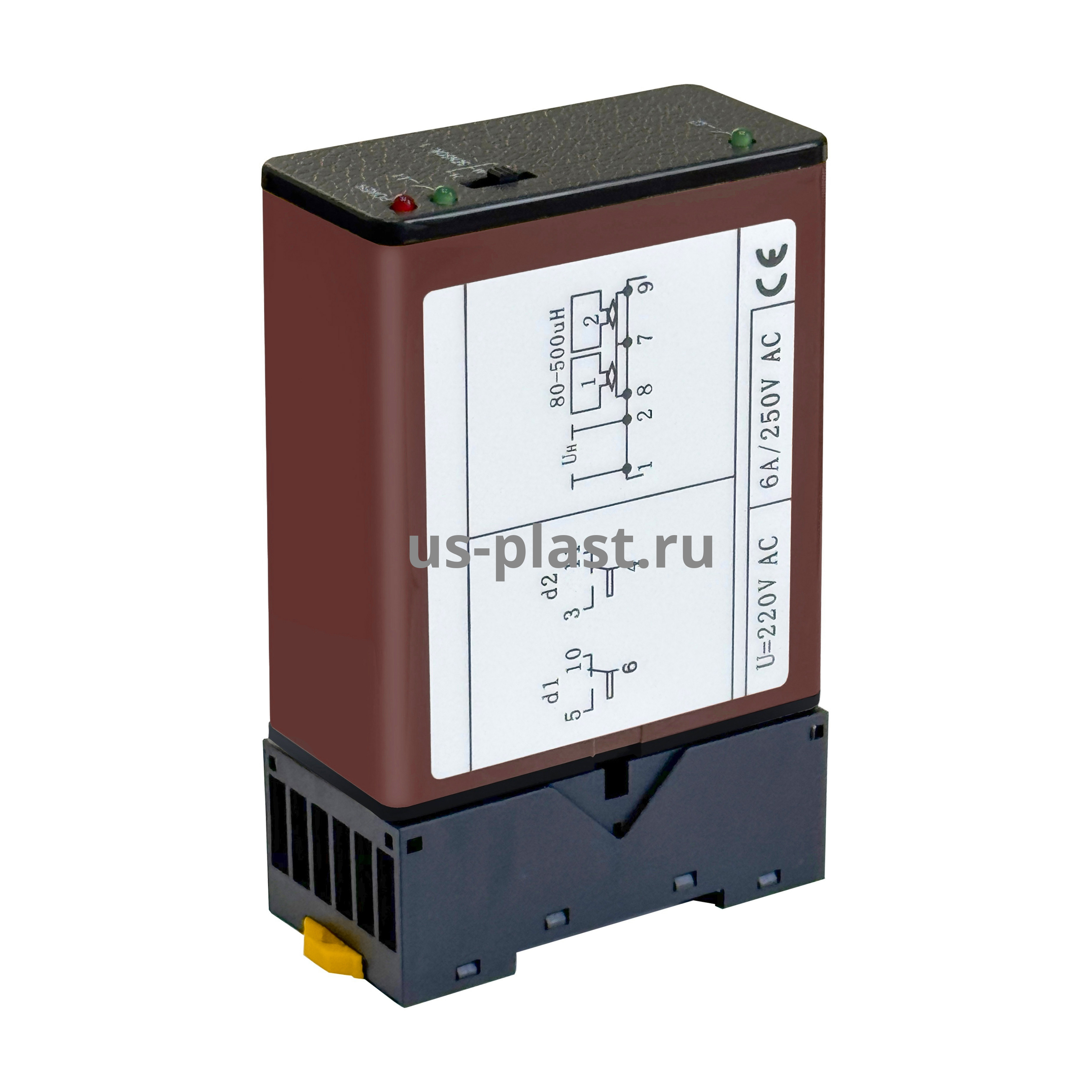

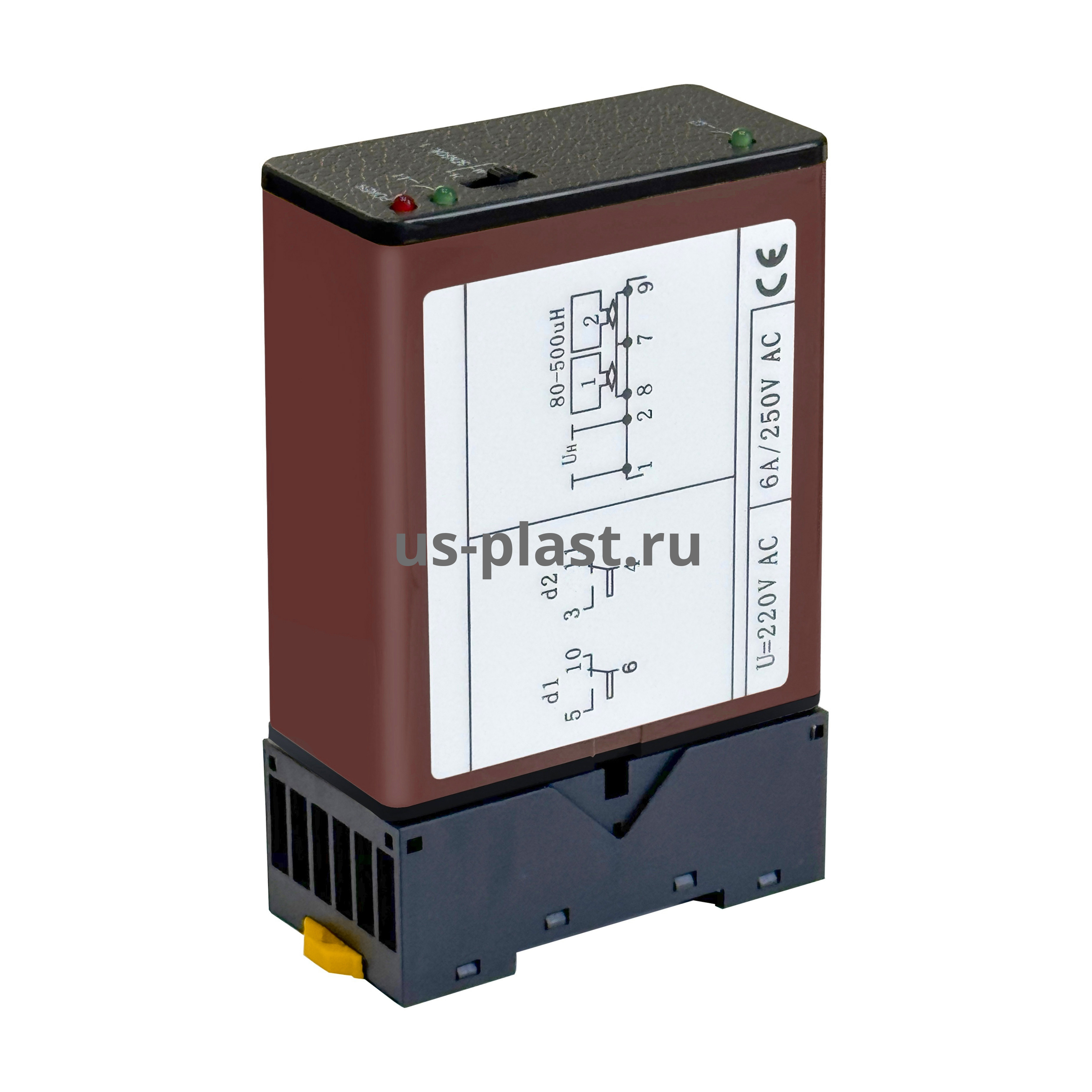

Контроллер индукционной петли LVD410 (двухканальный)
- Артикул: 12843
- Производитель: US-PLAST
Управляет двумя индукционными петлями
Две рабочие частоты: 20 кГц~170 кГц
Автоматическая калибровка
Регулировка чувствительности: 3 уровня
Рекомендованная индуктивность петель: 150 - 300 мкГн
Питание: 220В (AC)
Рабочая температура: -20°C ~ +65°C
LVD410 - двухканальный контроллер (датчик) индукционных петель, применяется в системах автоматизированных проходных и на парковках с целью определения и контроля проезда автомобилей.
Принцип действия устройства основан на регистрации изменения электромагнитного поля в индукционной петле — контуре из нескольких витков провода, проложенного под дорожным покрытием. При проезде автомобиля над петлей контроллер фиксирует изменение её параметров и активирует выходные релейные модули. Эти реле, в свою очередь, могут использоваться для управления различными исполнительными механизмами проходной: шлагбаумами, светофорами, системами оповещения или автоматическими воротами.

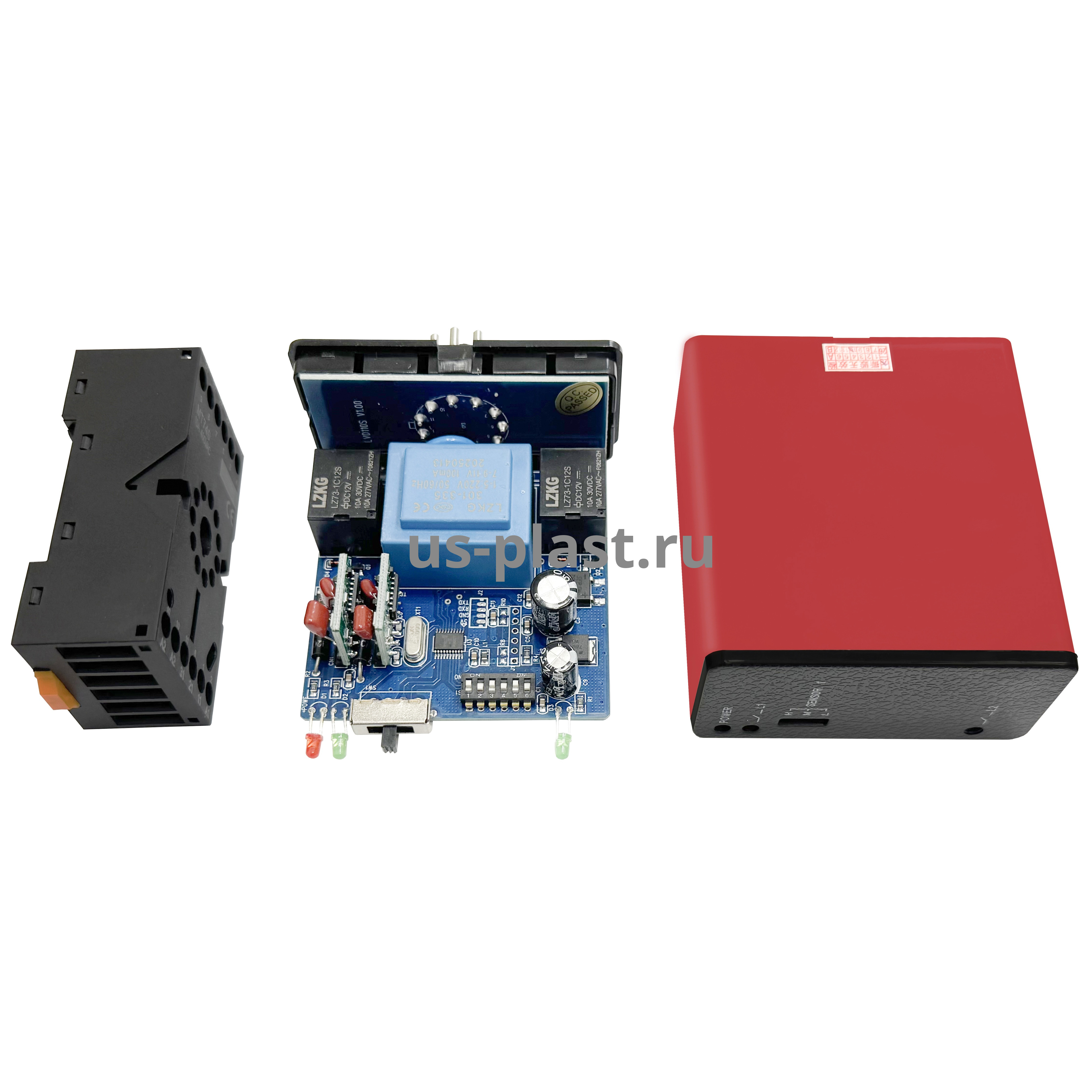

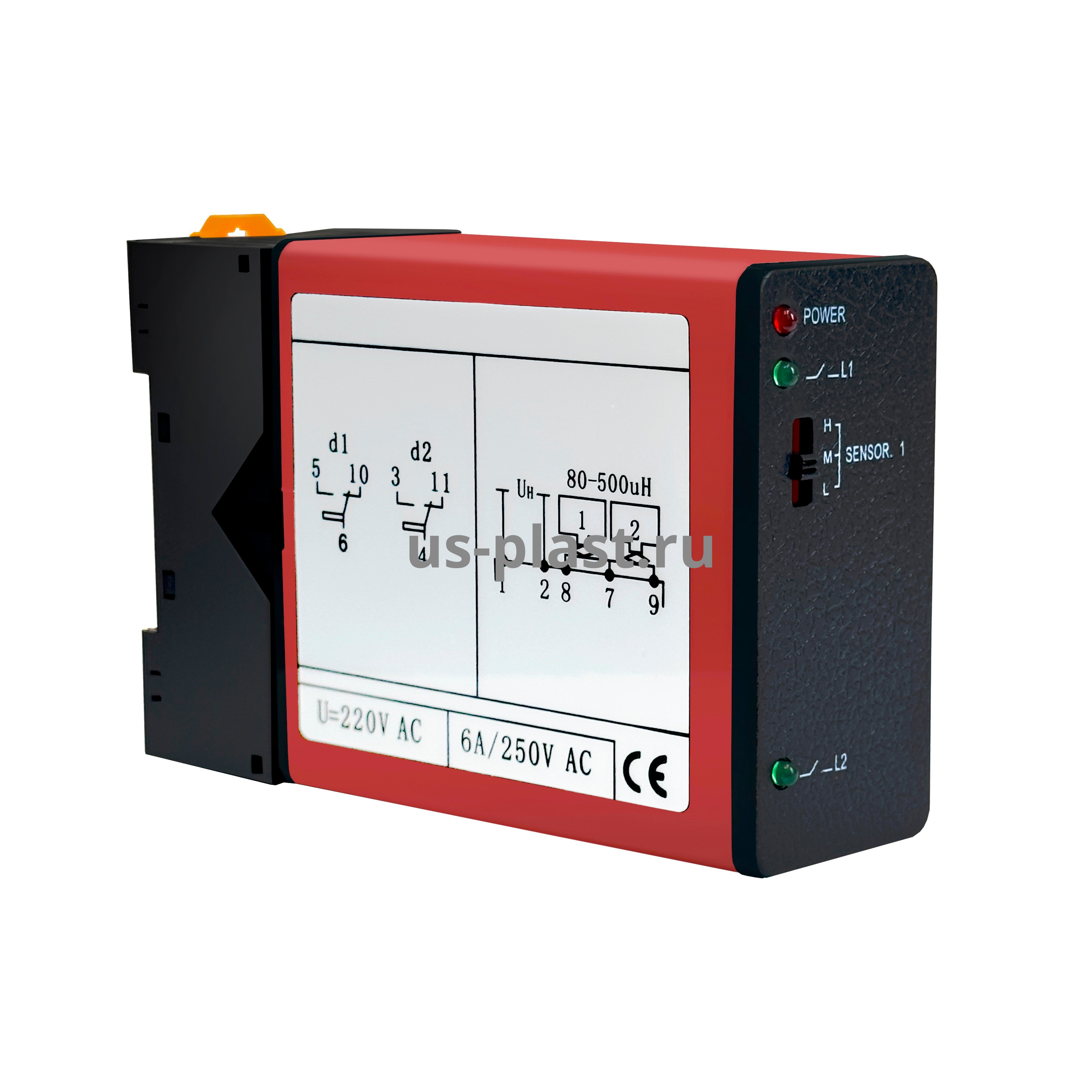

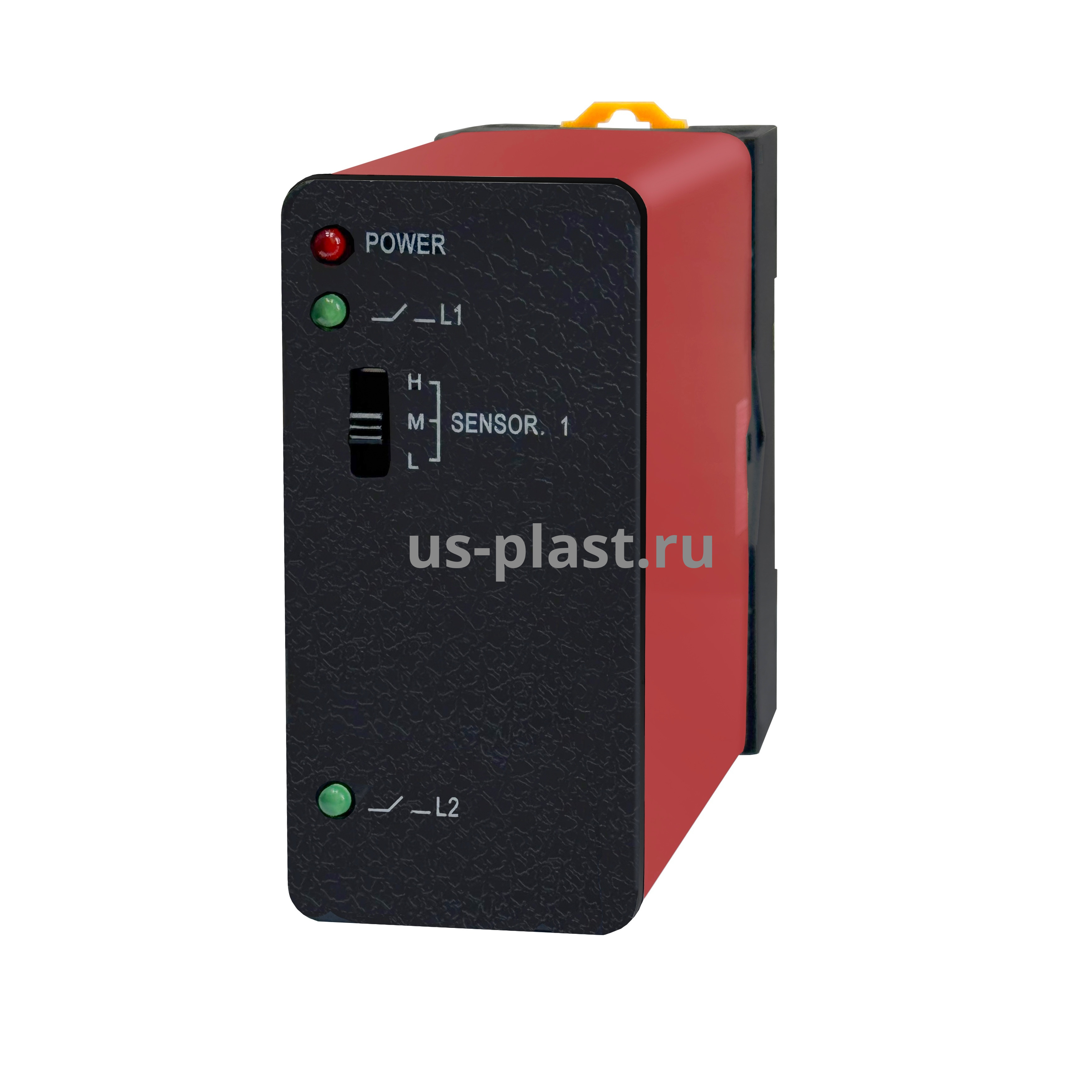

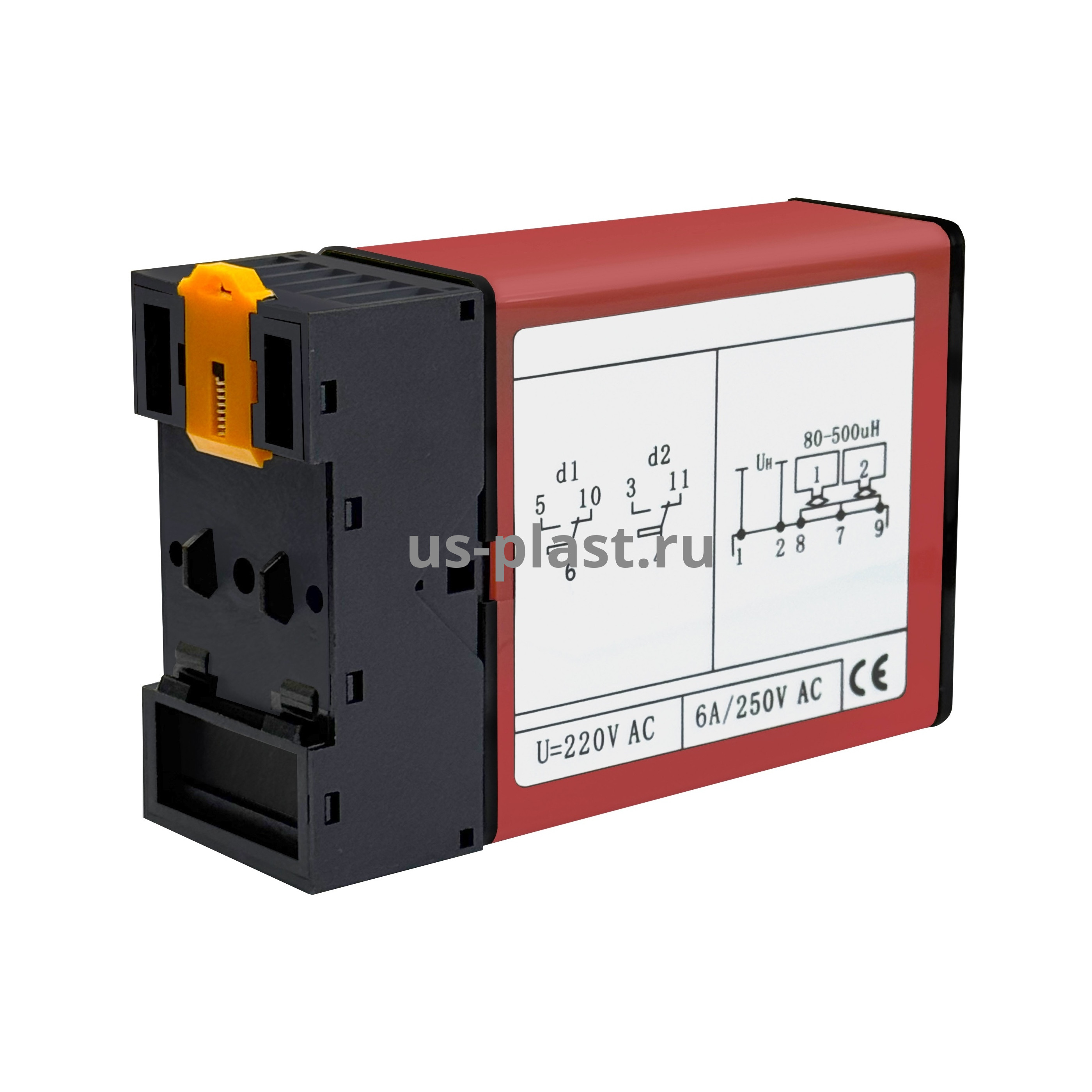

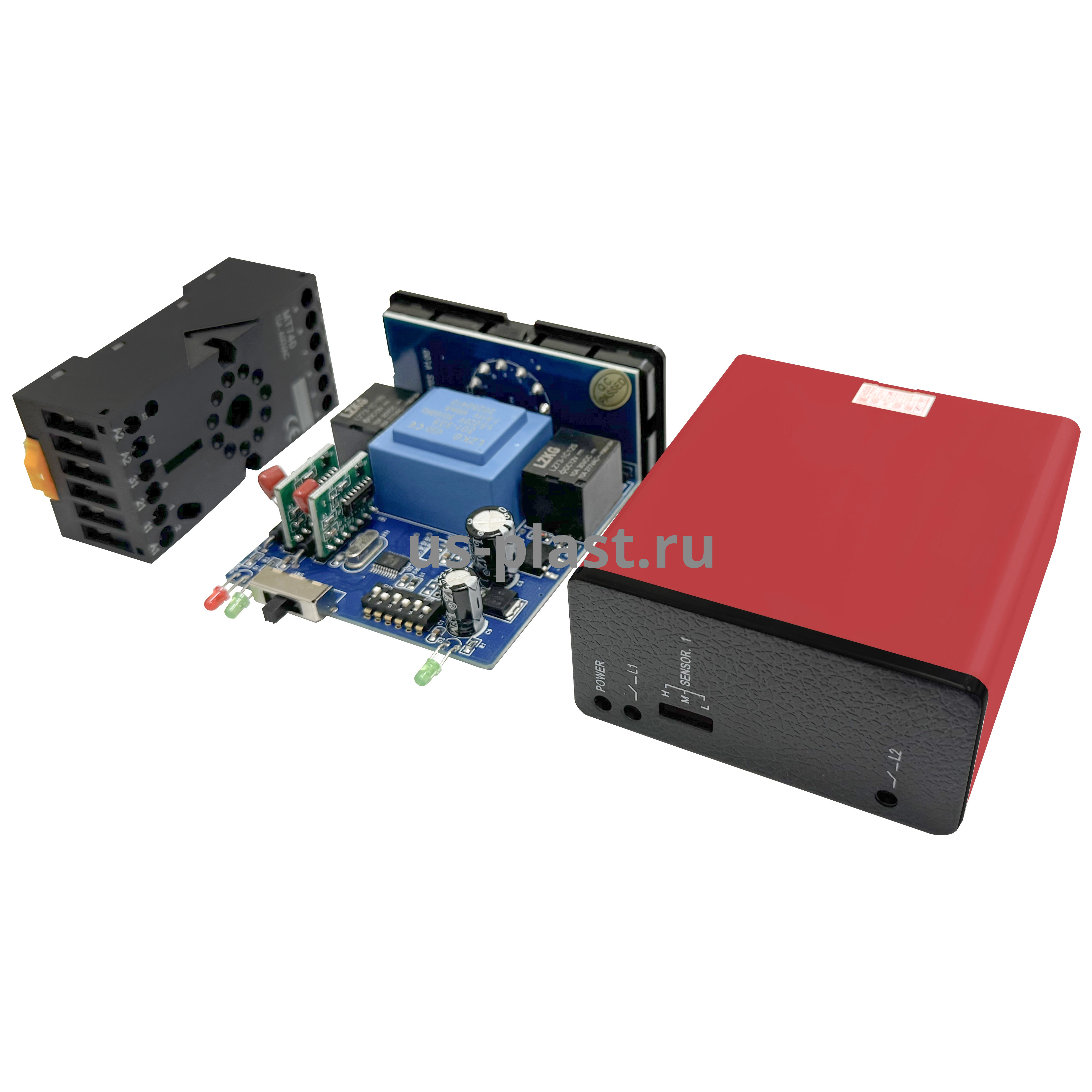

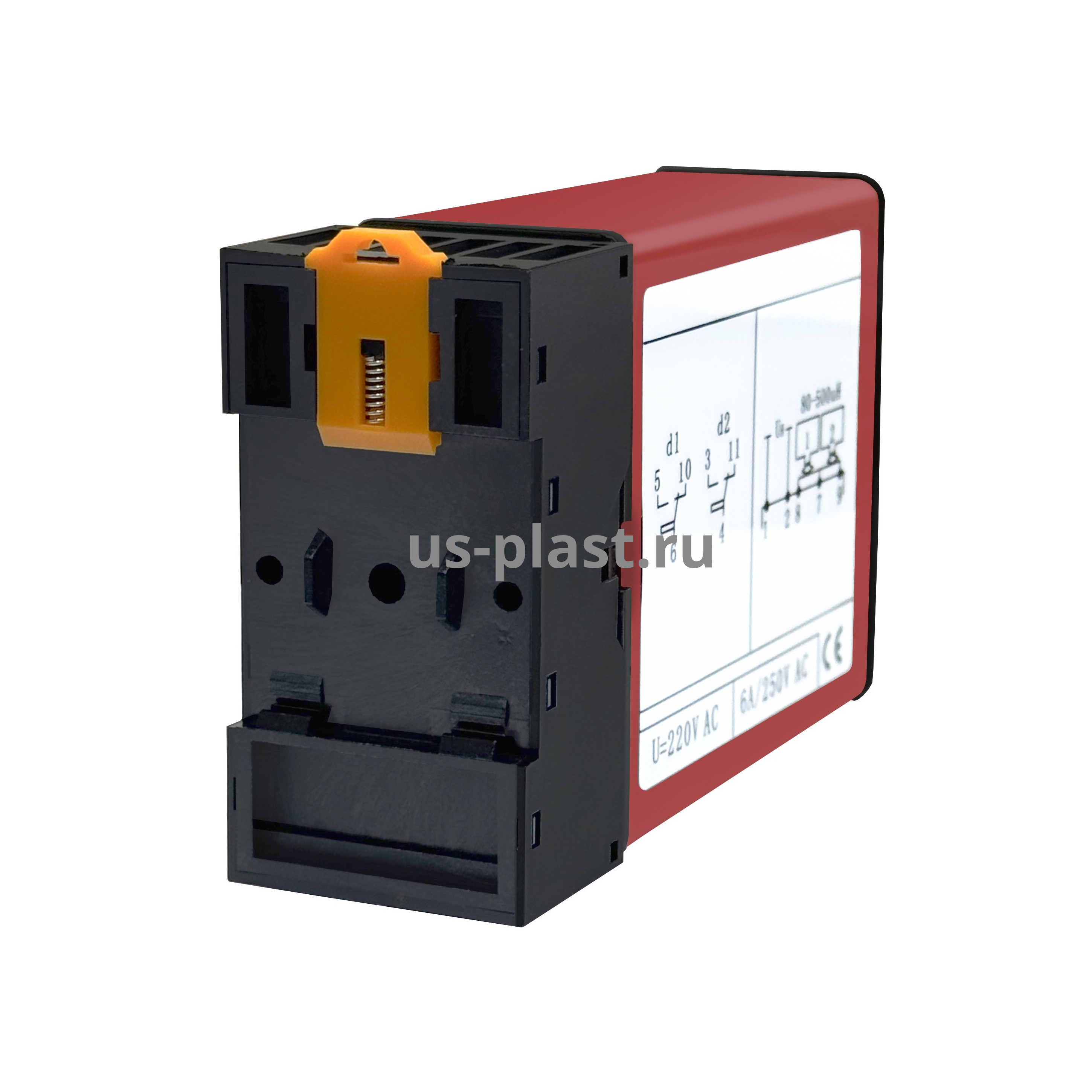

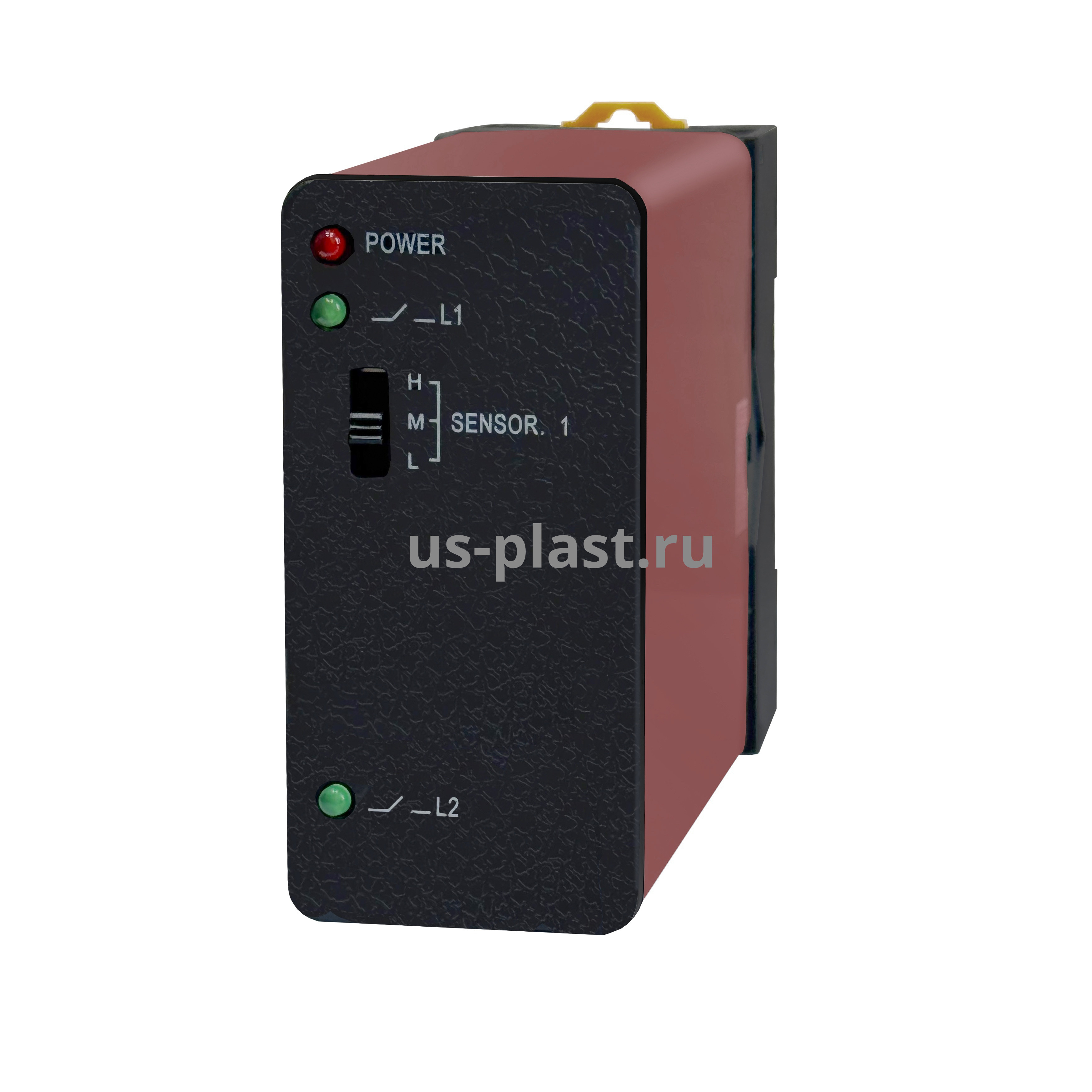

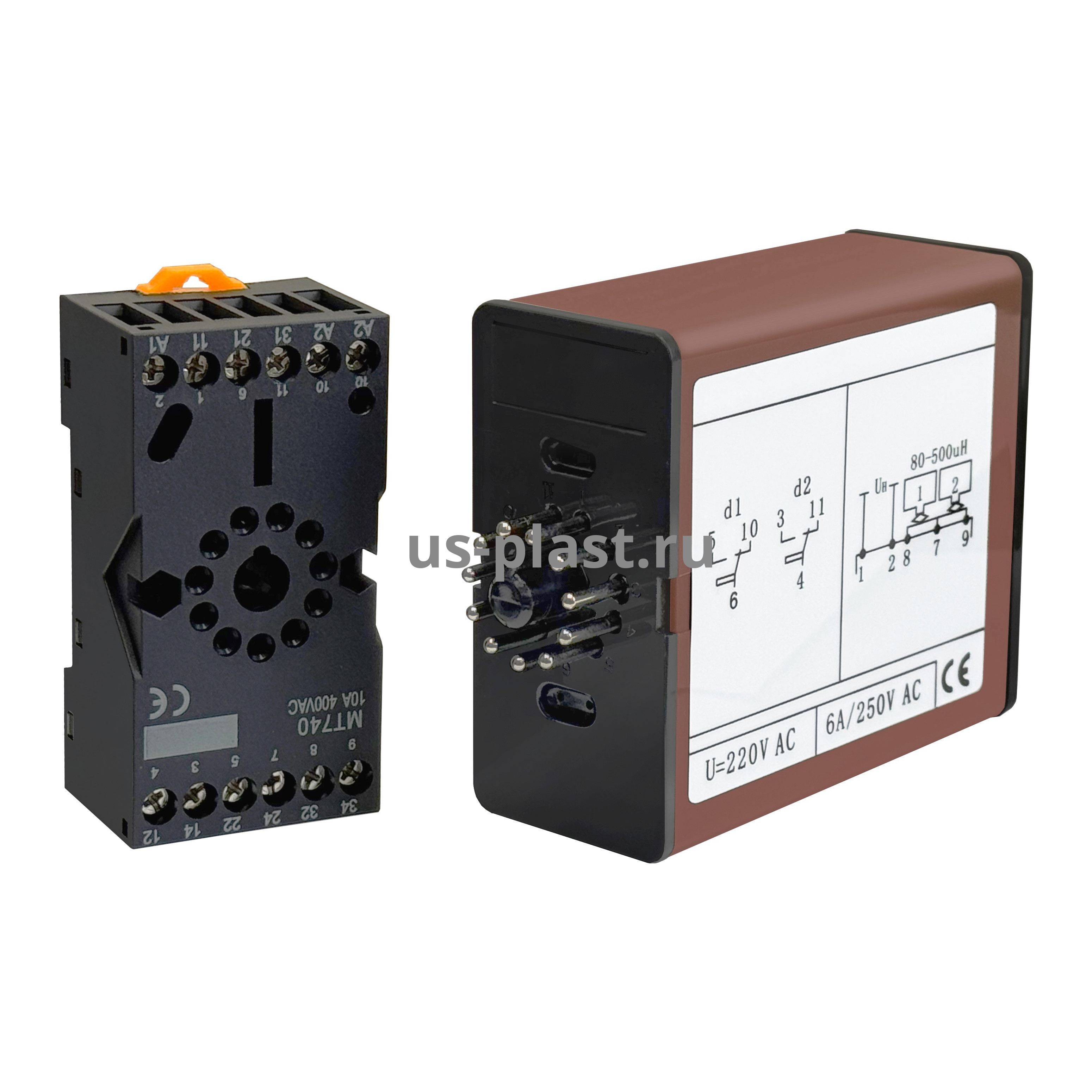

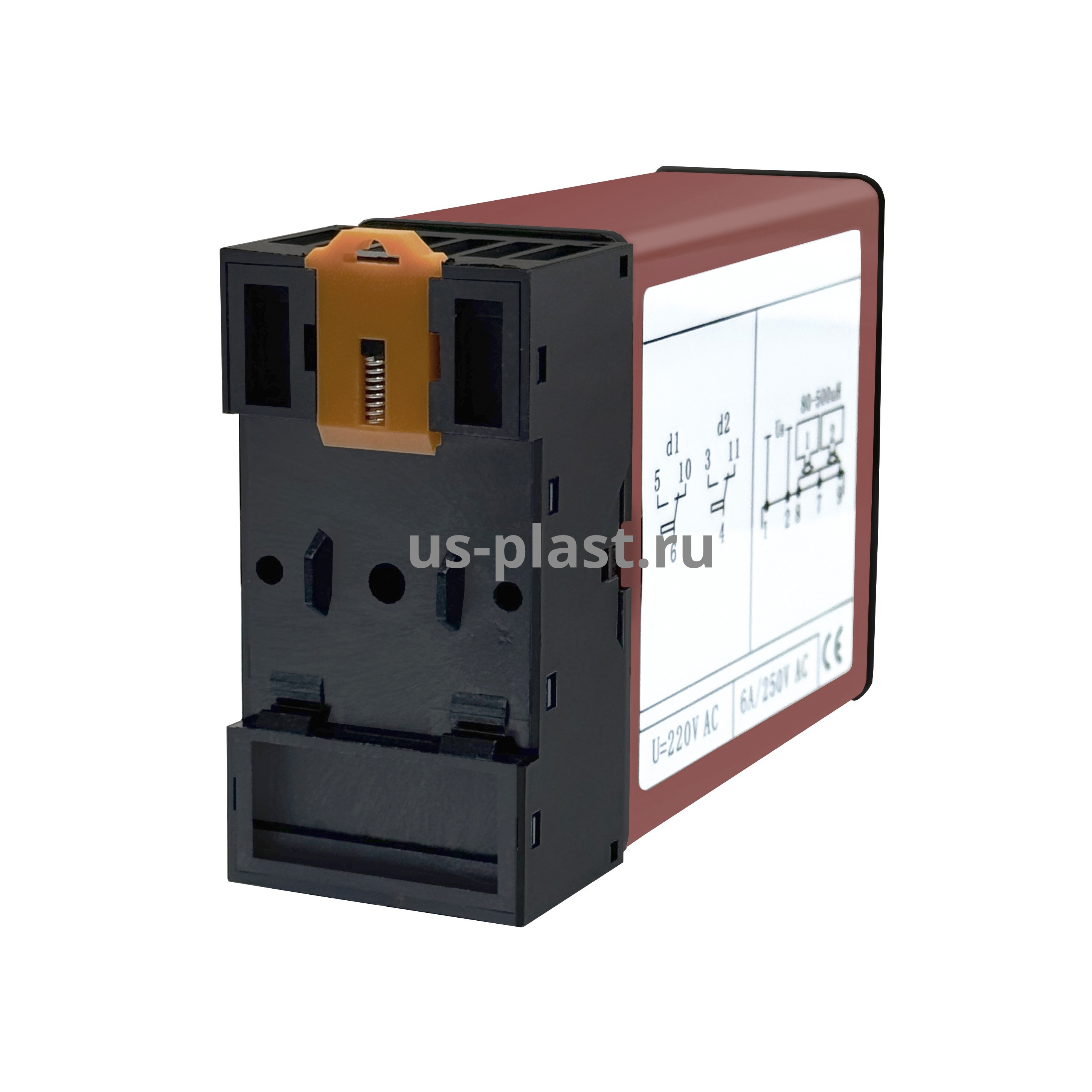

Конструктивно датчик индукционной (магнитной) петли оснащён лицевой панелью, на которой расположены элементы управления (переключатели) и светодиодные индикаторы для отображения рабочих режимов и состояния каналов. Все внешние соединения устройства унифицированы и выведены на единый 11-контактный разъём, расположенный на задней панели.
Функциональные особенности
Двухканальное обнаружение — одновременная работа с двумя независимыми индукционными петлями.
Автоматическая калибровка — при включении питания выполняется самокалибровка за ~3 секунды.
Регулировка чувствительности — три уровня: низкая (L), средняя (M) и высокая (H).
Настраиваемый режим выхода реле — возможность выбора фиксированного или направленного сигнала с помощью DIP-переключателей.
Определение направления движения — при правильной настройке различает направление проезда между двумя петлями.
Индикация состояния — светодиоды DET1, DET2 и CHECK для визуального контроля работы и ошибок.
Широкий диапазон рабочих частот — 20–170 кГц, настраивается отдельно для каждой петли.
Релейные выходы с высокой нагрузочной способностью — до 240 В / 10 А (AC) и 30 В / 10 А (DC).
Компактный корпус — габариты 74×37×113 мм, возможен монтаж в ограниченном пространстве.
Работа в широком температурном диапазоне — от –20°C до +65°C.
Возможность ручного сброса — кнопка RESET на панели для принудительной перекалибровки.
|
Тип детектора |
двухканальный (управляет двумя независимыми индукционными петлями) |
|
Напряжение питания |
220 В (AC) |
|
Потребляемая мощность |
≥ 6 ВА |
|
Выходные реле |
240 В / 10 А (AC) и 30 В / 10 А (DC) |
|
Диапазон частот |
2 рабочих частоты (от 20 кГц до 170 кГц) |
|
Время отклика |
100 мс |
|
Чувствительность |
3 уровня: низкая (L), средняя (M) и высокая (H) |
|
Индуктивность петли |
от 50 мкГн до 1000 мкГн (оптимально 150 мкГн) |
|
соединительный кабель петли |
Максимальная длина 5 м, витая пара (не менее 20 витков на метр) |
|
Рабочая температура |
от -20 °C до +65 °C |
|
Температура хранения |
от -40 °C до +85 °C |
|
Габариты |
74 x 37 x 113 мм (Д x Ш x В) |
|
Вес нетто |
300 г |
