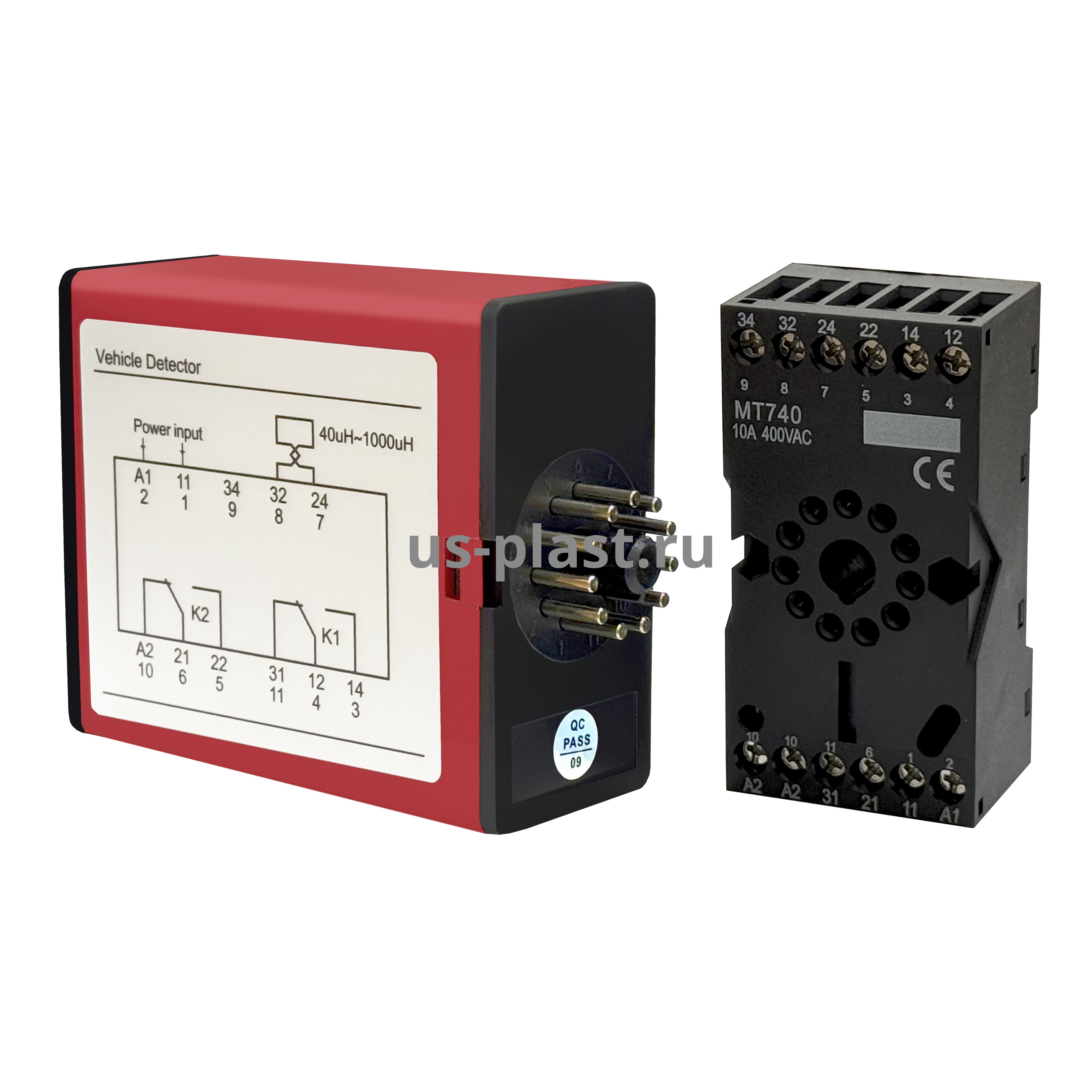

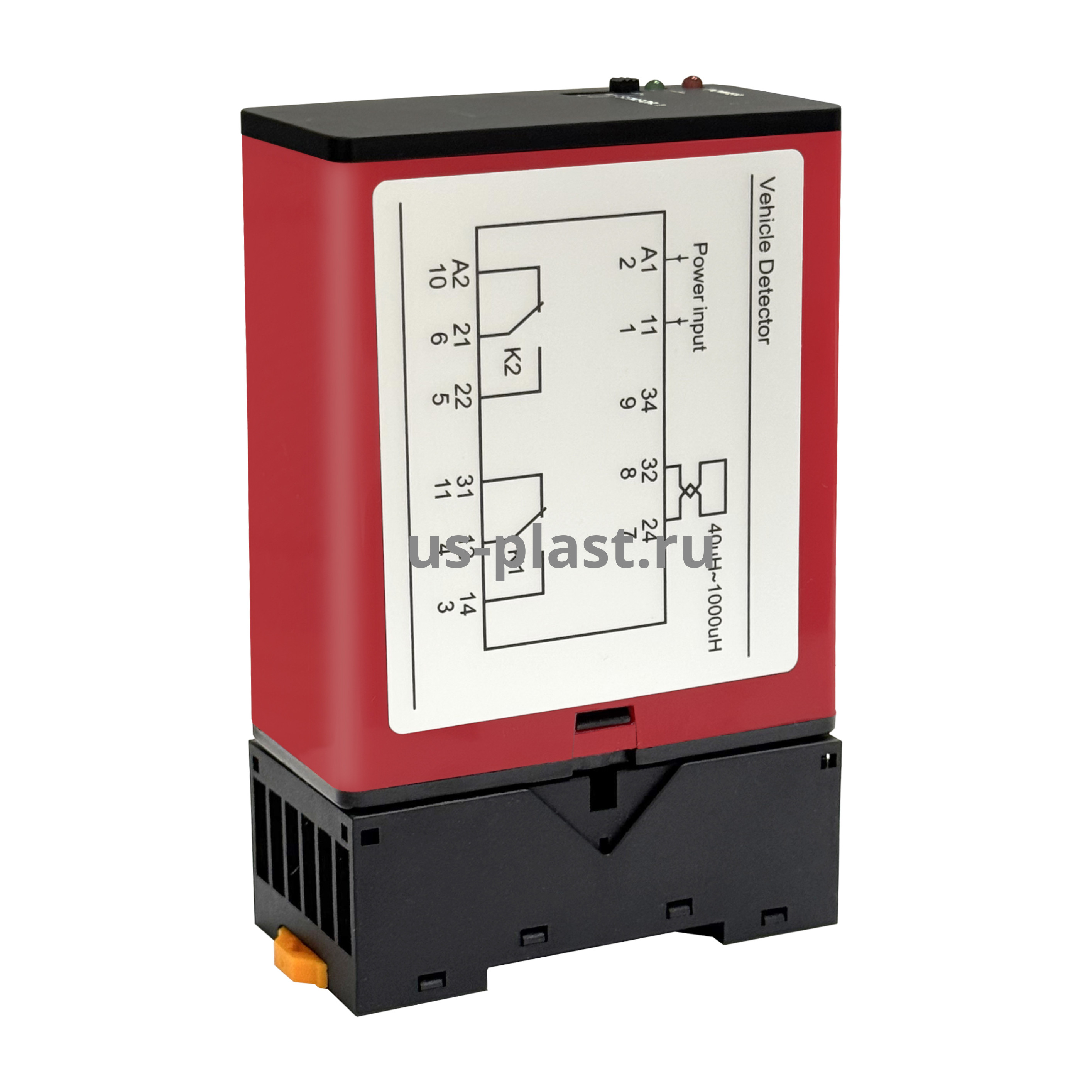

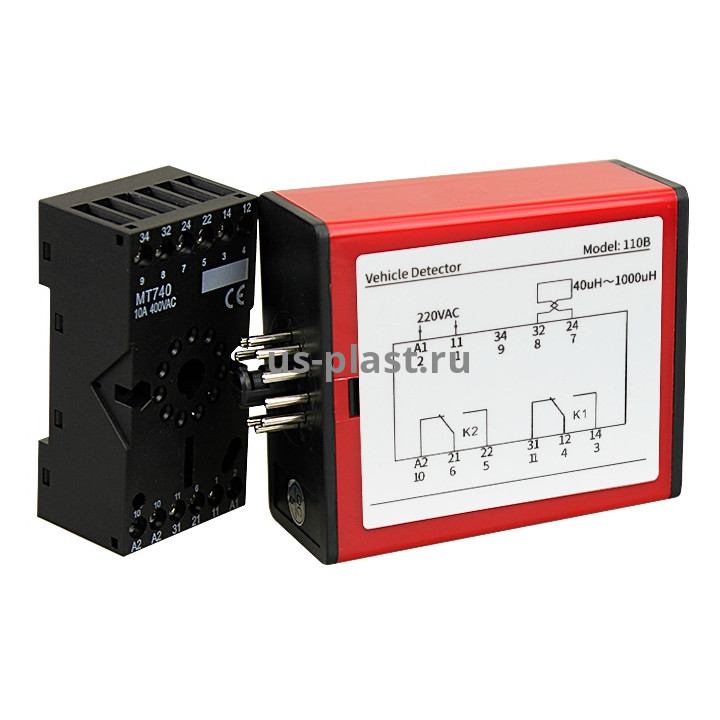

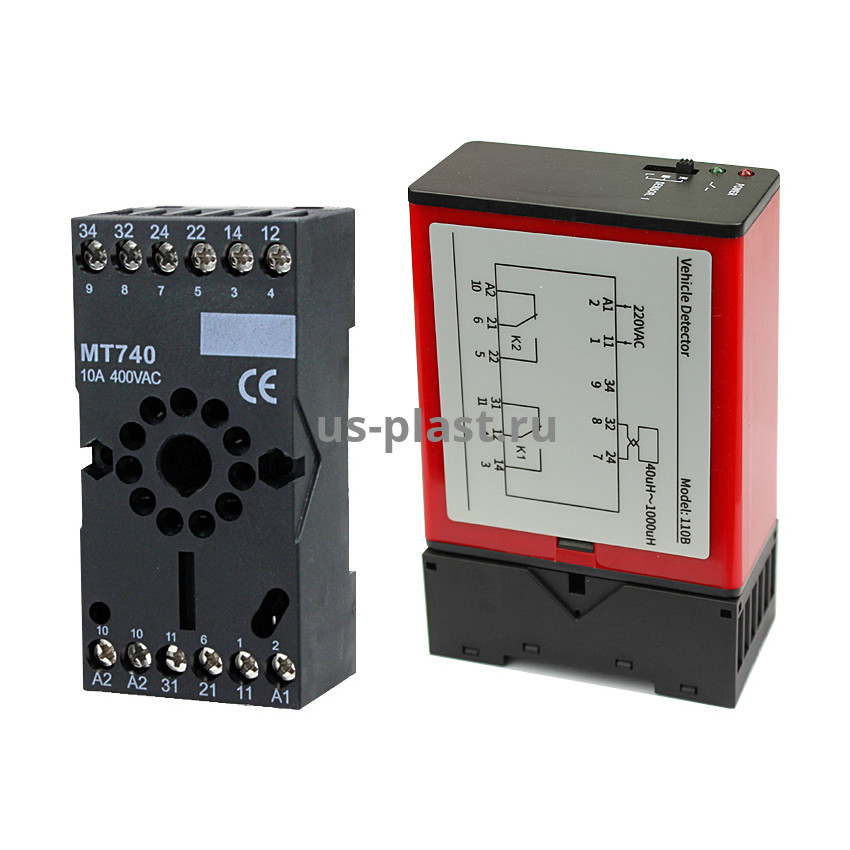

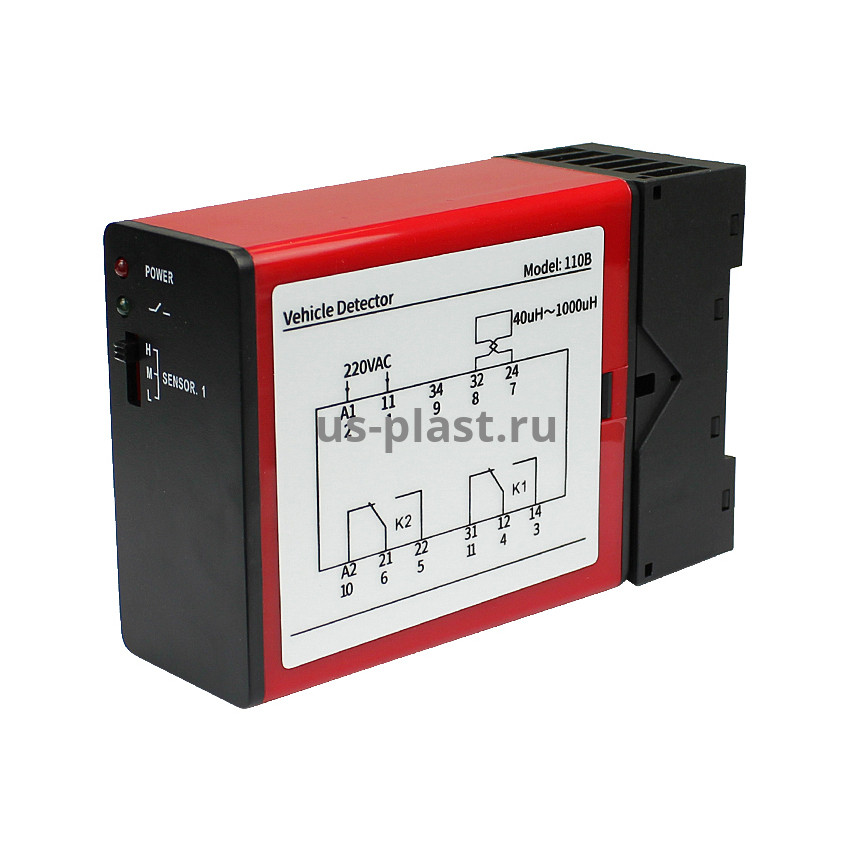

Контроллер индукционной петли PD110B (одноканальный)
- Артикул: 12747
- Производитель: US-PLAST
Управляет одной индукционной петлей
Чувствительность: трёхступенчатая регулировка
Рабочая частота: 20 кГц - 170 кГц
Питание: 220 В (AC)
Диапазон индуктивности: 140 мкГн ~ 1000 мкГн
Время отклика: 10 мс
Выход: релейный
Функция временной задержки работы шлагбаумом: трехступенчатая регулировка (1 ступень 0,7 с)
PD110B - одноканальный датчик индукционной (магнитной) петли, предназначенный для обнаружения транспортных средств перед шлагбаумами.
Принцип работы датчика: он обнаруживает присутствие автомобиля в зоне индукционной петли (петли из двух или более витков провода, проложенной под поверхностью проезжей части). При обнаружении траспортного средства, проезжающего над индукционной петлей, контроллер датчика включает выходное реле, которое может использоваться для запуска элементов управления шлагбаумом или автоматическими воротами.
Функциональные особенности петлевого детектора PD110B
-
Управляет одной индукционной петлей
-
Имеет один выход (реле) для подключения оборудования
-
Диапазон индуктивности: 140 мкГн ~ 1000 мкГн
-
Встроенная функция задержки работы шлагбаума или ворот: регулируется тремя ступенями с шагом 0.7 с каждая. Эта настройка позволяет «заставить» шлагбаум подождать заданное количество секунд после проезда машины, прежде чем он начнет закрываться. Это критически важная функция безопасности и удобства.
-
Трехступеньчатая регулировка чувствительности. Чувствительность регулирует скорость и интенсивность реакции детектора на транспортное средство. 3 уровня регулировки (низкая, средняя, высокая)
-

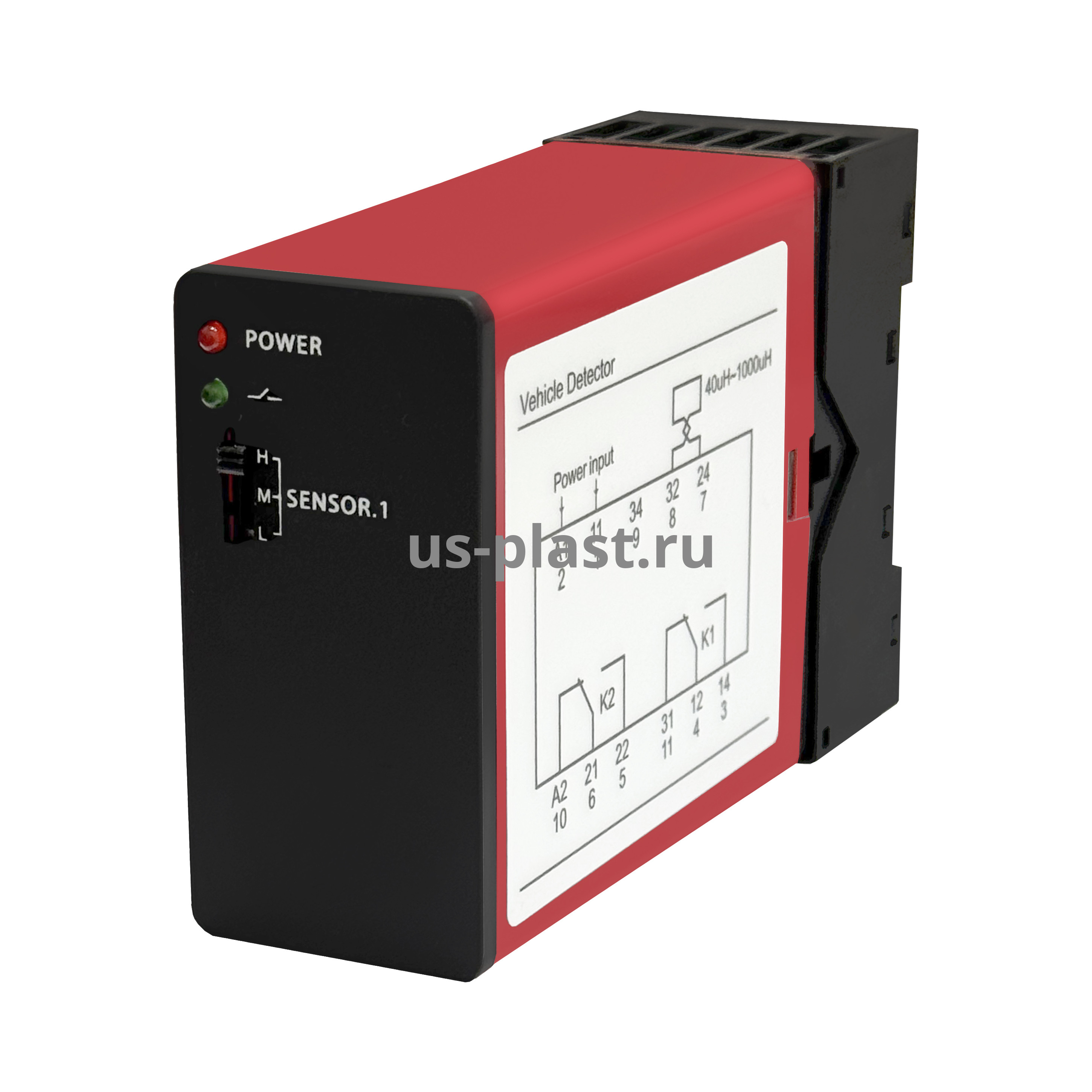

Индикация рабочего состояния
-
Устройство поддерживает работу в температурном диапазоне от -20°C до +65°C, что позволяет устанавливать его на улице. Класс защиты - IP30
Основные требования к монтажу индукционной (магнитной) петли:
-
Стандартная форма: прямоугольная.
-
Ширина петли: примерно вдвое больше глубины зоны чувствительности петли под дорогой.
-
Размеры паза: ширина 4 мм, глубина 30–50 мм.
-
Пазы должны быть очищены и просушены перед укладкой.
-
Рекомендуемый материал проводника: медный провод.
-
Сечение провода: не менее 0.5 мм².
-
Провод петли не должен иметь соединений; скрутка — 20 витков на метр и более.
-
Индуктивность смежных петель не должна совпадать.
-
Расстояние между соседними петлями: более 1 метра.

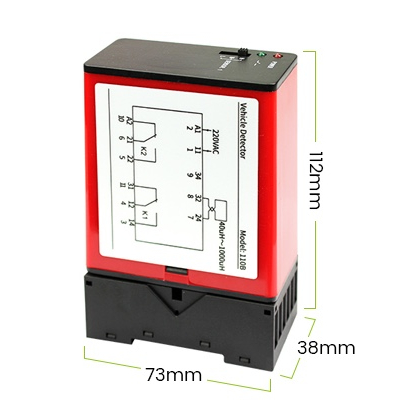

Габаритные размеры
|
Тип детектора |
одноканальный (управляет одной индукционной петлей) |
|
Напряжение питания |
220 В (AC) |
|
Потребляемая мощность |
4.5 Вт |
|
Выходное реле |
240 В / 5 А (AC) |
|
Рабочая частота |
20 кГц - 170 кГц |
|
Время отклика |
10 мс |
|
Чувствительность |
регулируемая, 3 уровня (низкая, средняя, высокая) |
|
Диапазон индуктивности |
140 мкГн ~ 1000 мкГн |
|
Функция временной задержки шлагбаума или ворот |
регулируется тремя ступенями с шагом 0.7 с каждая. |
|
Макс. размер контура петли |
8 × 1 м |
|
Рабочая температура |
от -20 °C до +65 °C |
|
Габариты |
112 × 73 × 38 мм |
|
Вес нетто |
270 г |
