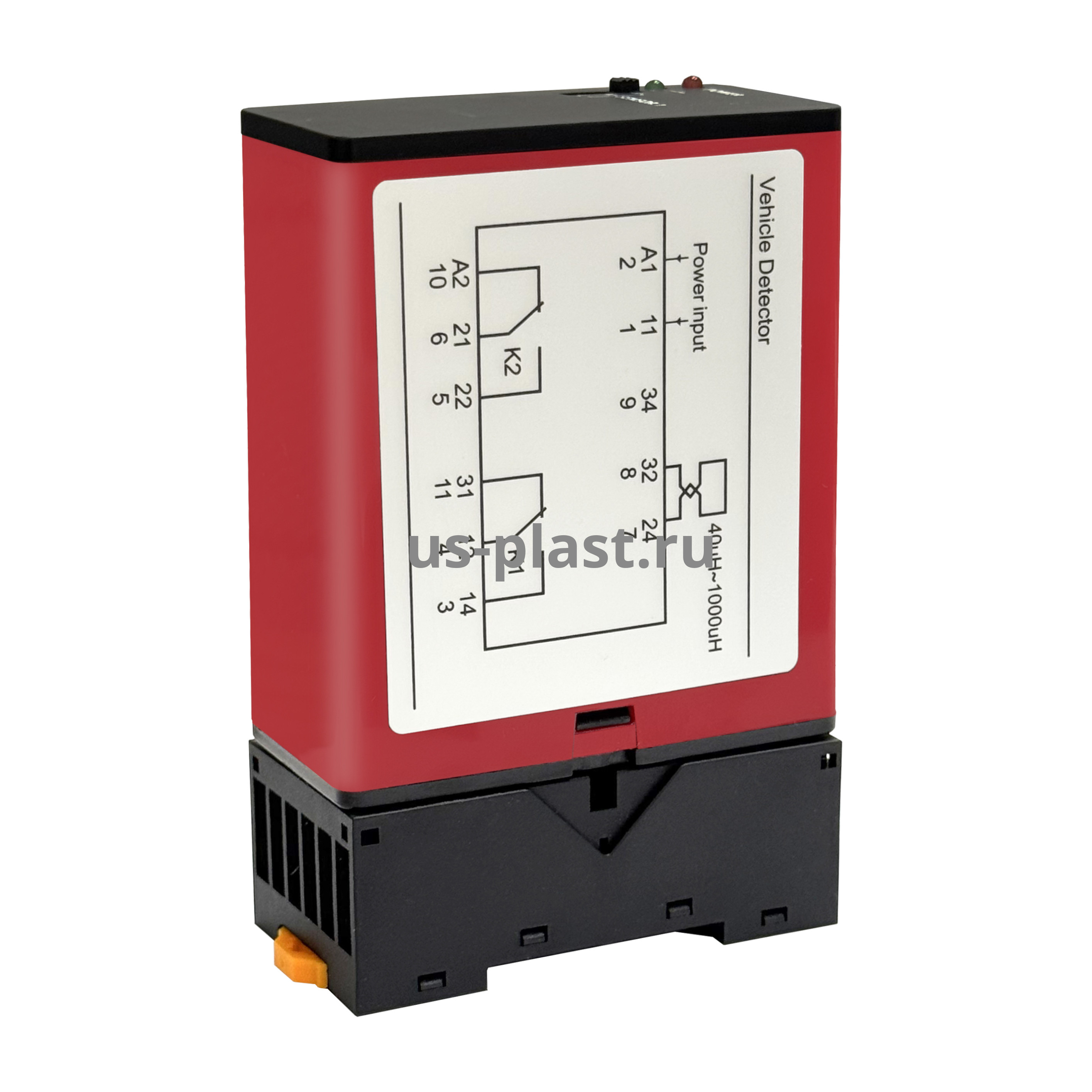

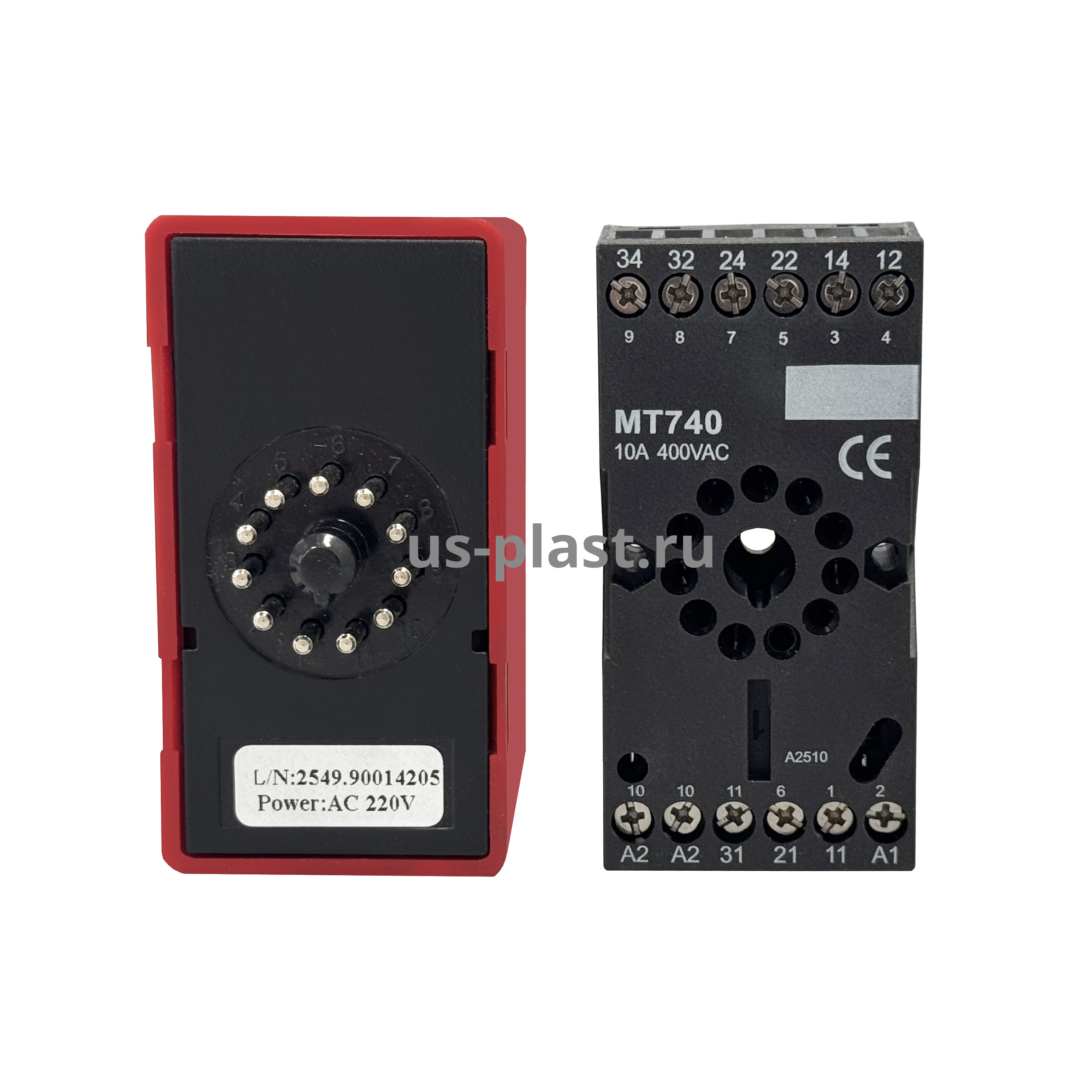

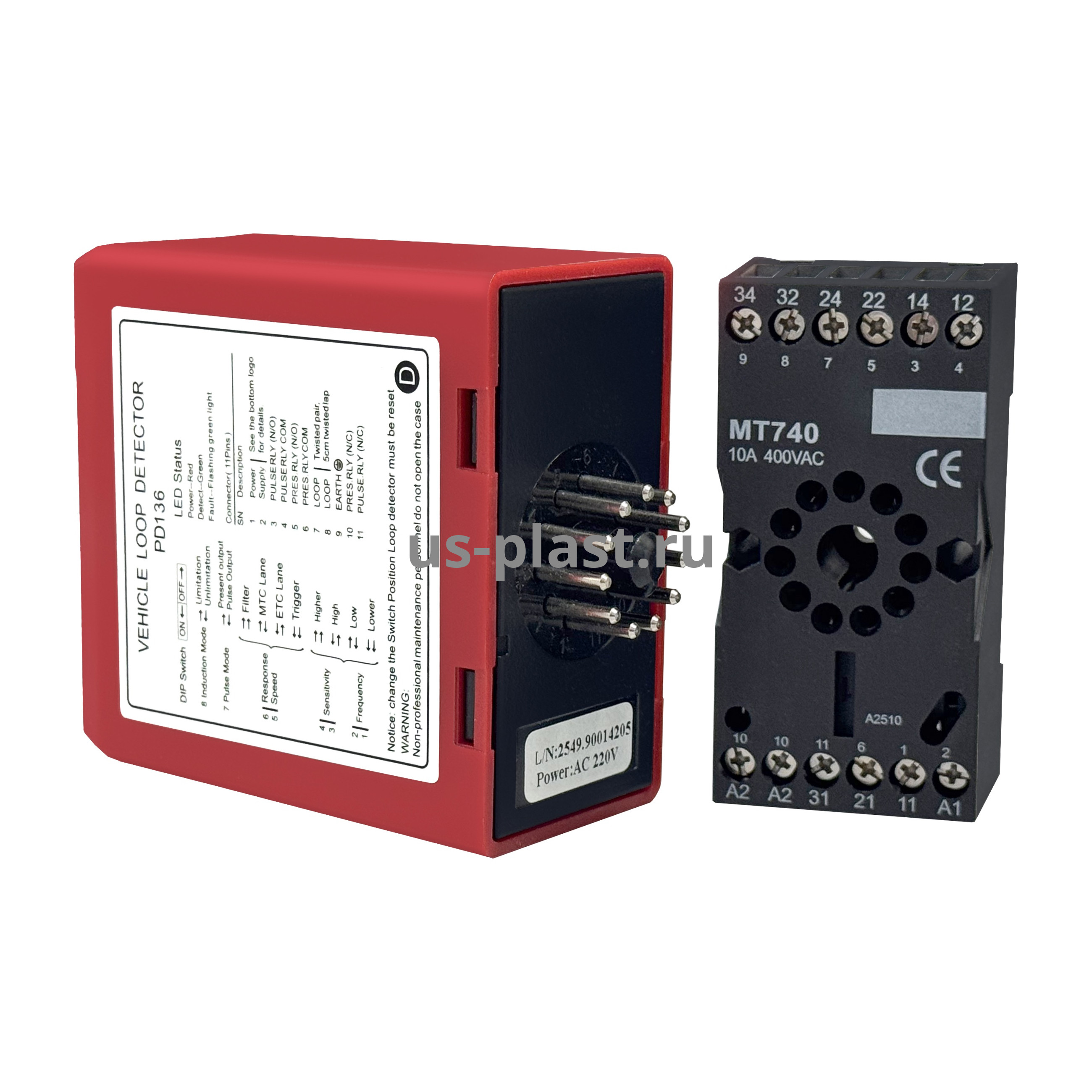

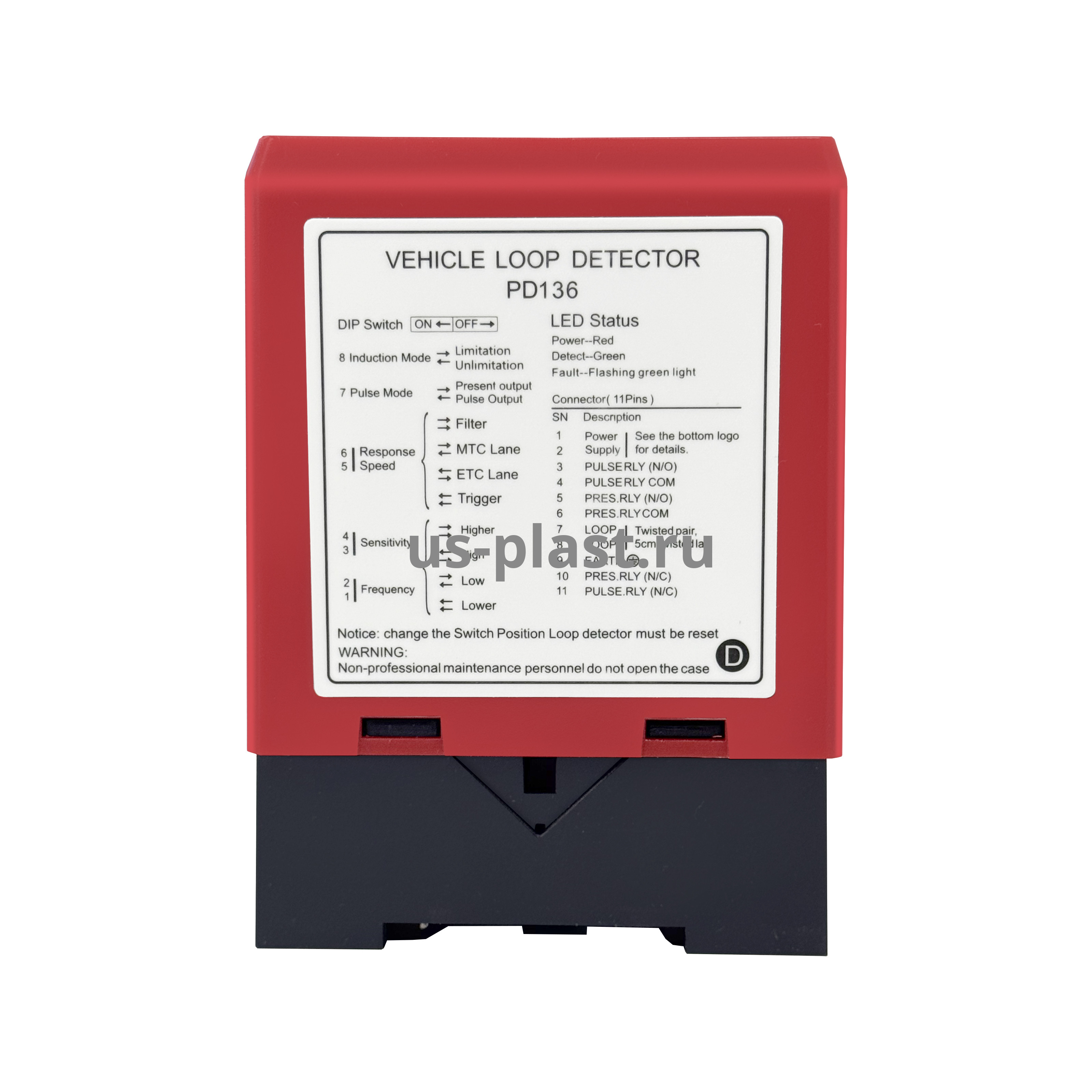

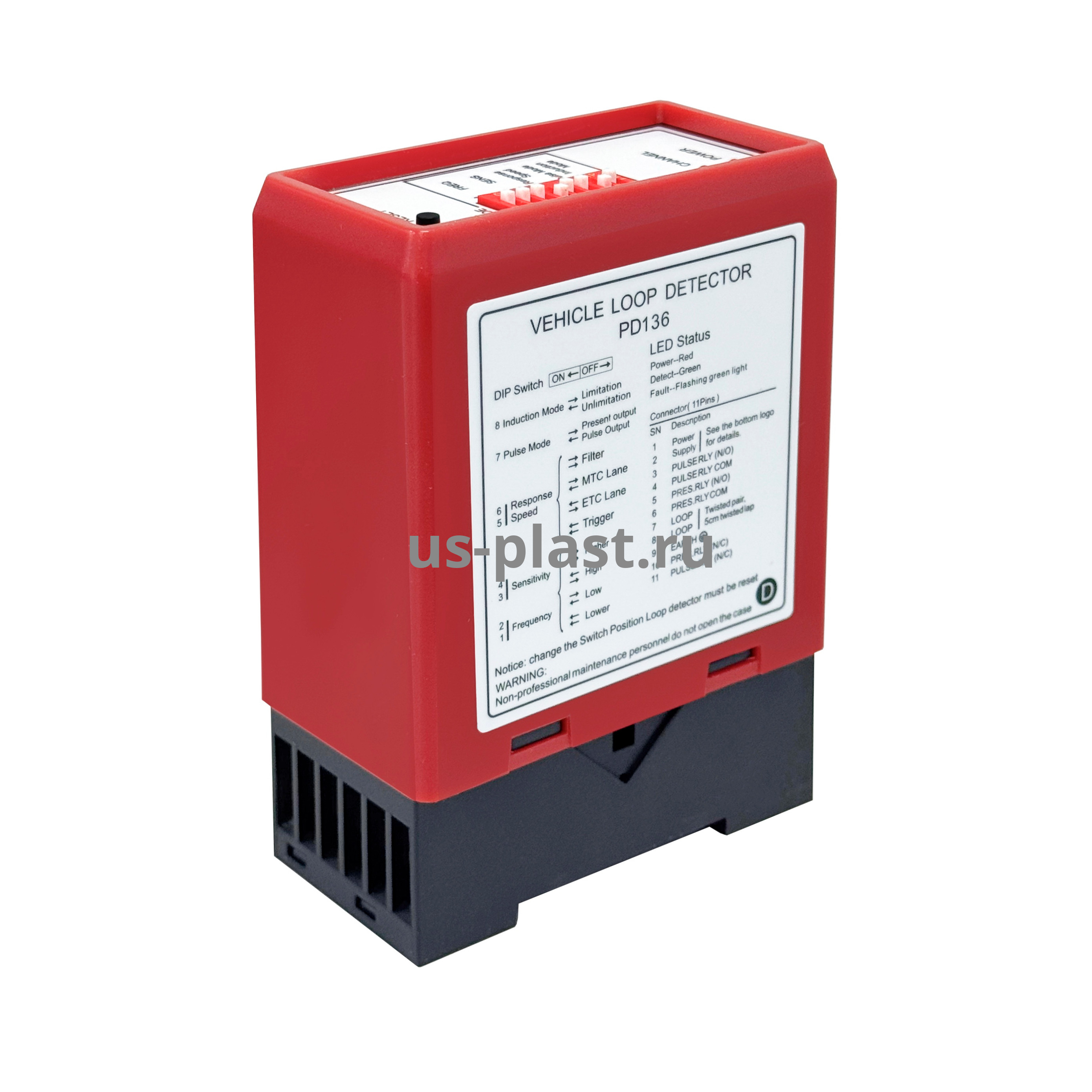

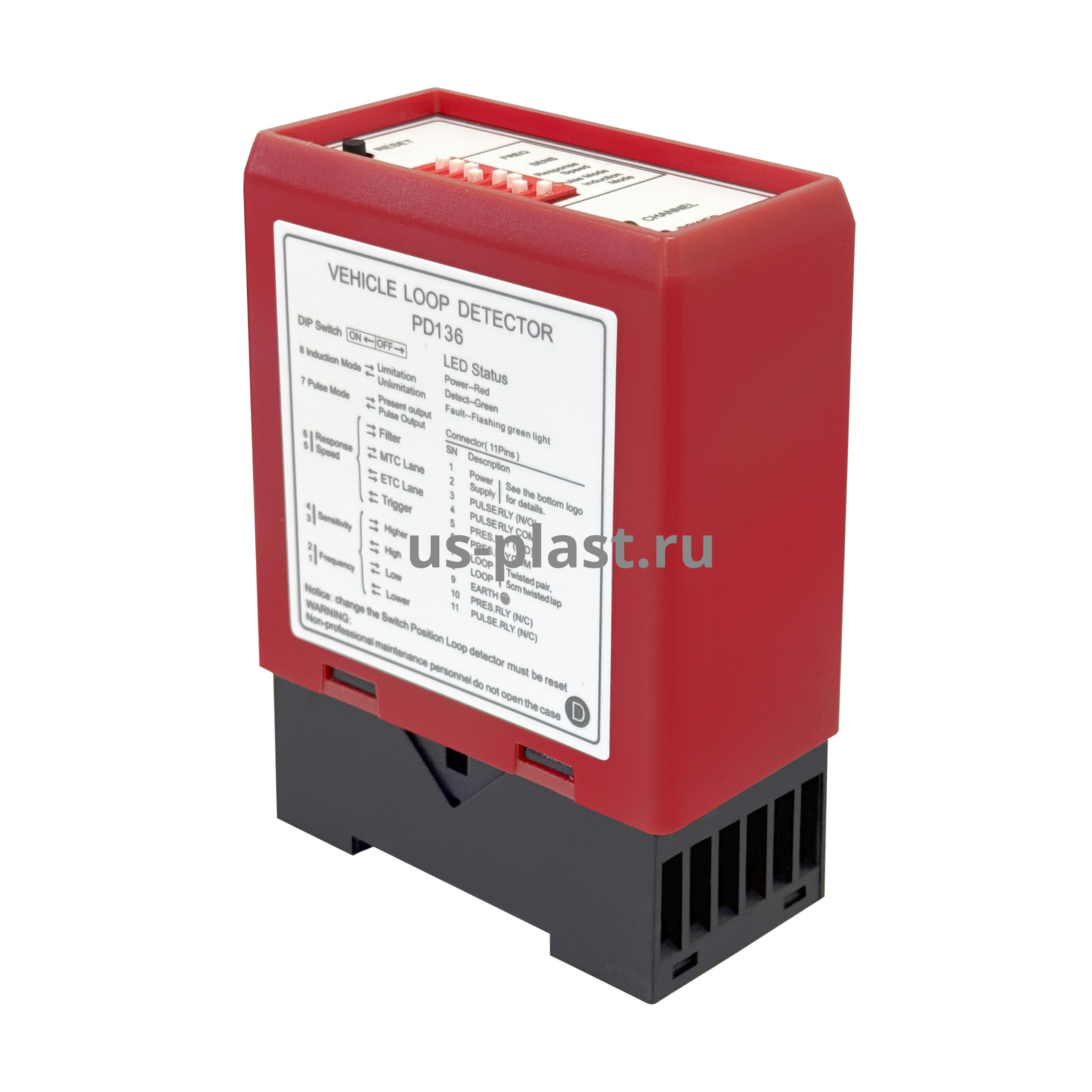

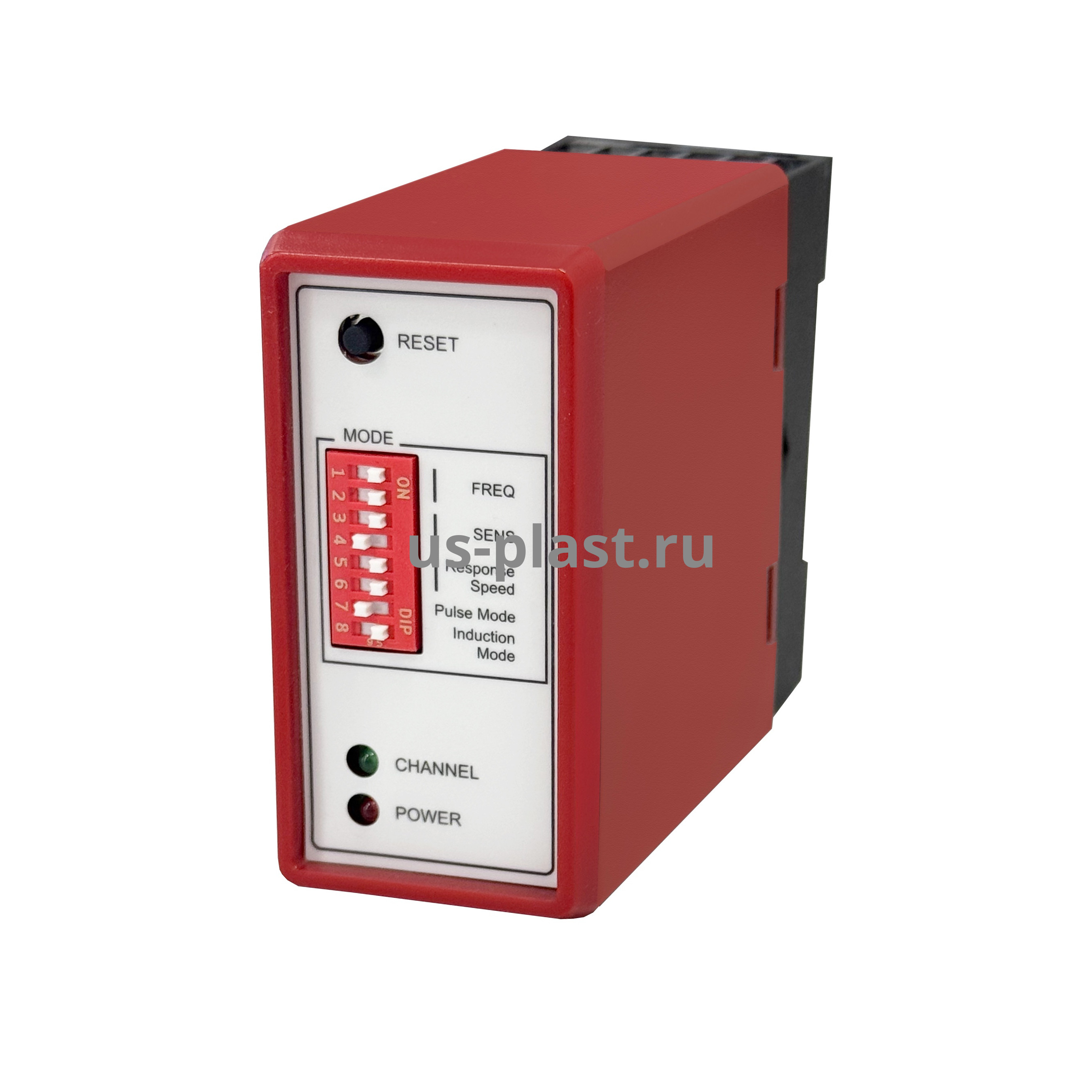

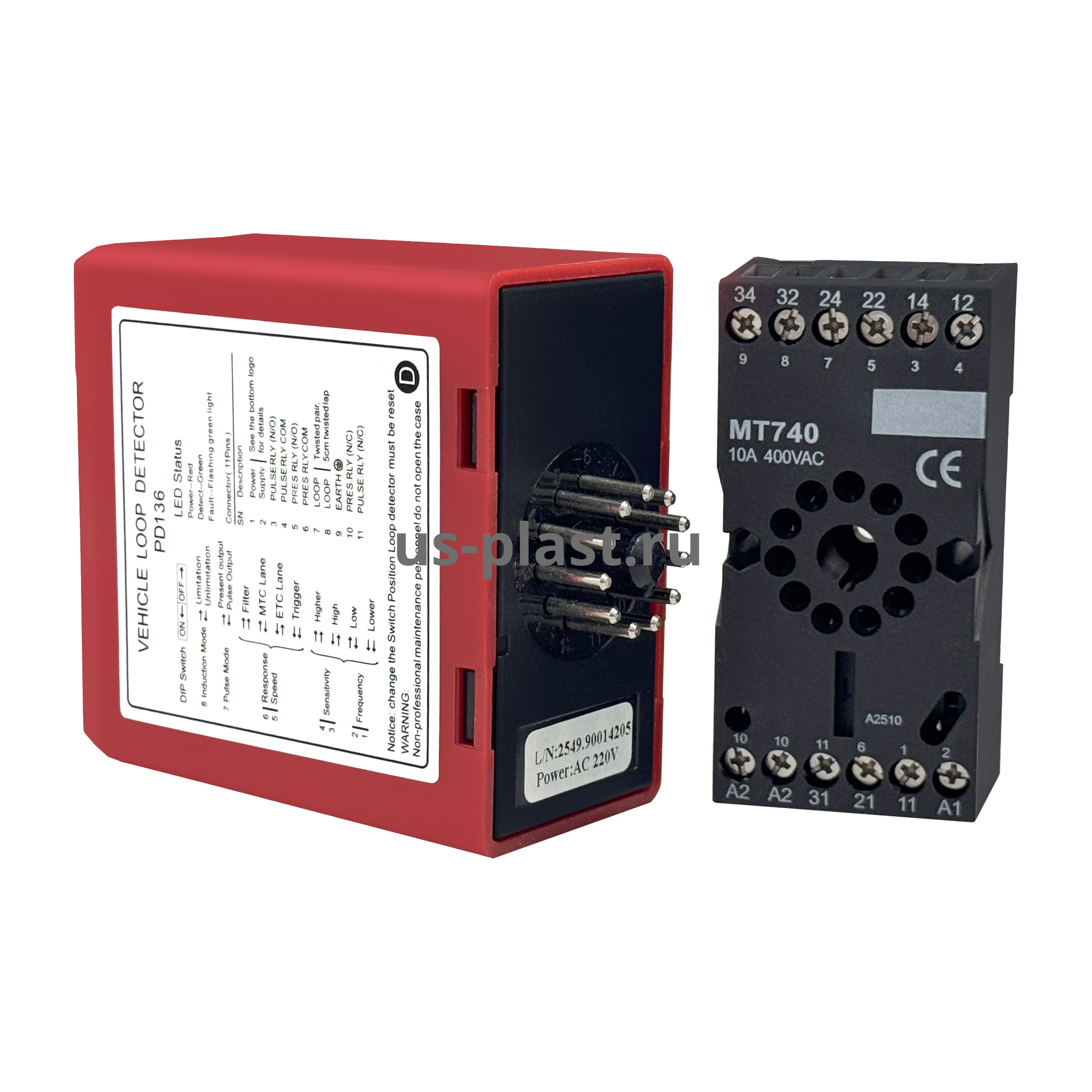

Контроллер индукционной петли PD136
- Артикул: 12987
- Производитель: US-PLAST
Управляет одной индукционной петлей
Питание: 220 В (AC)
Рабочая частота: 20 кГц – 170 кГц (4 уровня)
Чувствительность: четырёхступенчатая регулировка
Диапазон индуктивности: 50 ~ 1000 мкГн
Время отклика: 50 мс
Выход: релейный (2 реле, 240V/7A AC)
Задержка отключения реле: четырёхступенчатая регулировка (1 ступень 0,2 с, 2 ступень 0,8 с, 3 ступень 2 с, 4 ступень 6 с)
Индуктивный петлевой детектор (модель PD136) — это электронное устройство, предназначенное для обнаружения металлических объектов (в первую очередь автомобилей, мотоциклов) с помощью встроенной в дорожное покрытие индуктивной петли (катушки).
Принцип работы основан на изменении индуктивности катушки при проезде металлического предмета. Детектор широко используется в системах автоматических ворот, шлагбаумов, на парковках, АЗС и въездных/выездных узлах для автоматизации открывания и контроля присутствия транспорта.
Функциональные особенности
-
Автоматическая калибровка при включении питания (без транспортного средства над петлей)
-
Светодиодная индикация состояния: «Detection» горит — транспортное средство обнаружено, мигание «Detection» — ошибка петли (нет петли или индуктивность вне допустимого диапазона)
-
4 уровня рабочих частот (позволяет избегать взаимных помех при установке нескольких соседних петель)
-
4 уровня чувствительности (от низкой до высокой) для настройки под разные типы ТС и покрытия
-
4 варианта задержки выхода реле (0.2 / 0.8 / 2 / 6 сек) для гибкой настройки времени удержания сигнала
-
Два режима работы реле (выбираются DIP-переключателем 7): режим A (OFF) — оба реле включаются при въезде, отключаются через заданную задержку после выезда; режим B (ON) — при въезде оба реле включаются, через 0.5 сек реле 2 отключается, реле 1 отключается с задержкой после выезда
-
Режим временного присутствия (180 секунд): если ТС стоит на петле дольше 3 минут, детектор сбрасывается и начинает детектировать следующий автомобиль (полезно для предотвращения «залипания» при сбоях)
-
Режим постоянного присутствия: детектирует ТС, пока оно находится над петлей (неограниченное время)
-
Кнопка аппаратного сброса для принудительной инициализации детектора в состояние «нет ТС»
-
Возможность работы с разными типами катушек (для легковых авто, высоких грузовиков, мотоциклов) за счёт настройки чувствительности и геометрии петли
-
Защита от ложных срабатываний: фильтрация помех, требование зазора от линий 220 В и подвижных металлических объектов не менее 1 метра
-
Дистанционная установка: сам детектор монтируется в сухом, защищённом от воды месте, а чувствительная петля находится в дорожном покрытии
Несмотря на то, что у детектора есть два выходных реле (Relay 1 и Relay 2), сам детектор подключается только к одной физической петле (к клеммам, куда идёт провод от катушки в асфальте). Второе реле нужно не для второй петли, а для реализации разных логик управления (например, кратковременный импульс на шлагбаум, а потом долгий сигнал на световую лампу).
|
Тип детектора |
одноканальный (управляет одной индукционной петлей) |
|
Напряжение питания |
220 В (AC) |
| Потребляемая мощность | 2 Вт |
| Диапазон индуктивности петли | 50 – 1000 мкГн (рекомендуется 80 – 300 мкГн) |
| Рабочая частота | 20 – 170 кГц (4 фиксированных уровня, настраивается DIP-переключателями 1–2) |
| Время отклика | 50 мс |
| Выходные реле |
2 реле (контакты 5–6 и 3–4) Коммутируемое напряжение/ток: до 240 В / 7 А (AC) |
| Регулировка чувствительности | 4 уровня (DIP-переключатели 3–4) |
| Задержка срабатывания реле | 4 уровня: 0.2 сек, 0.8 сек, 2 сек, 6 сек (DIP-переключатели 5–6) |
| Длительность детектирования | Постоянная (бесконечно) или 180 секунд (DIP-переключатель 8) |
| Рабочая температура | от -30°C до +85°C |
| Рабочая влажность | 20% – 90% (без конденсации) |
| Габариты | 78 × 41 × 104 мм (Д × Ш × В) |
| Материал петли (рекомендация) | Фторопластовый многожильный медный луженый провод (AF200X-FEP), сечение ≥0.75 мм², общее сопротивление петли ≤3 Ом |
