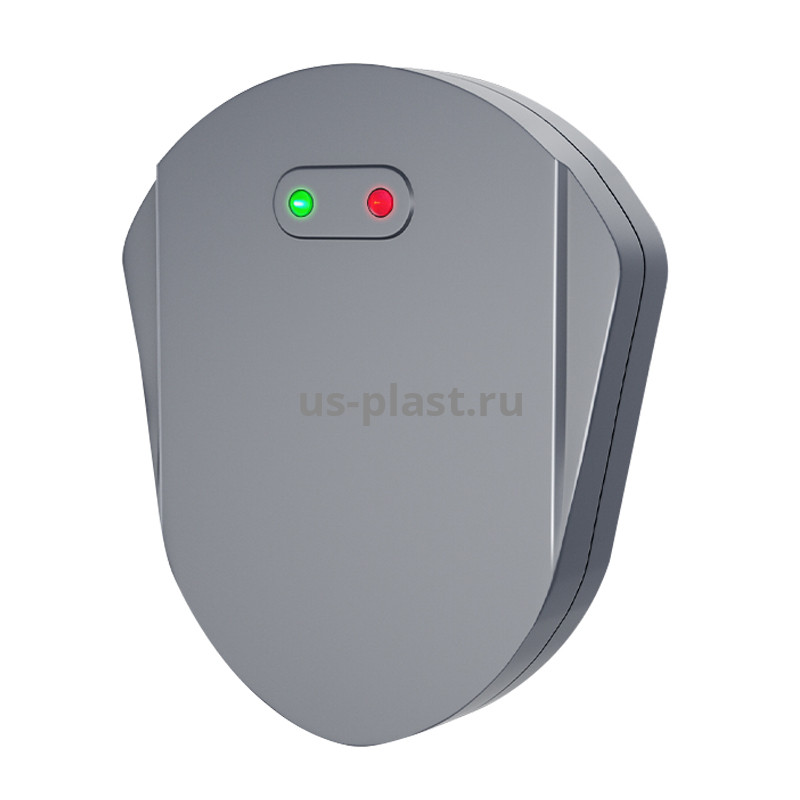

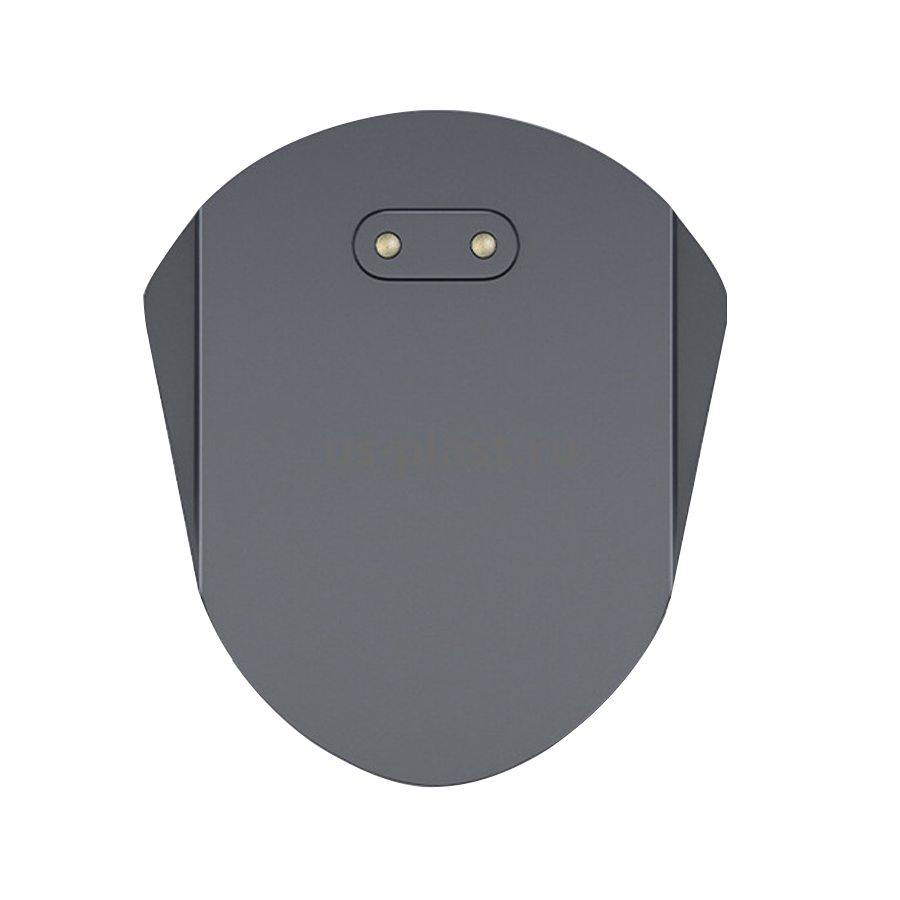

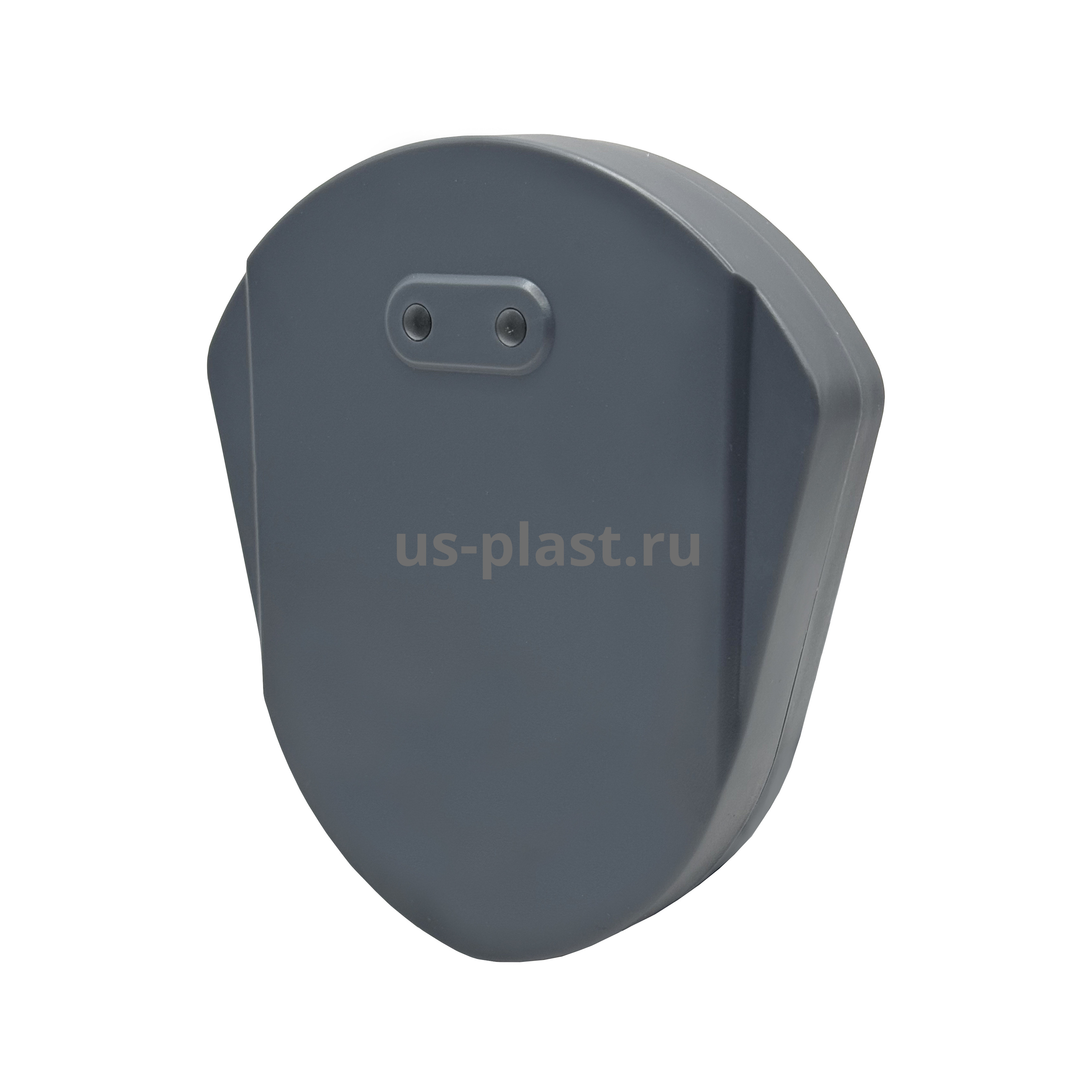

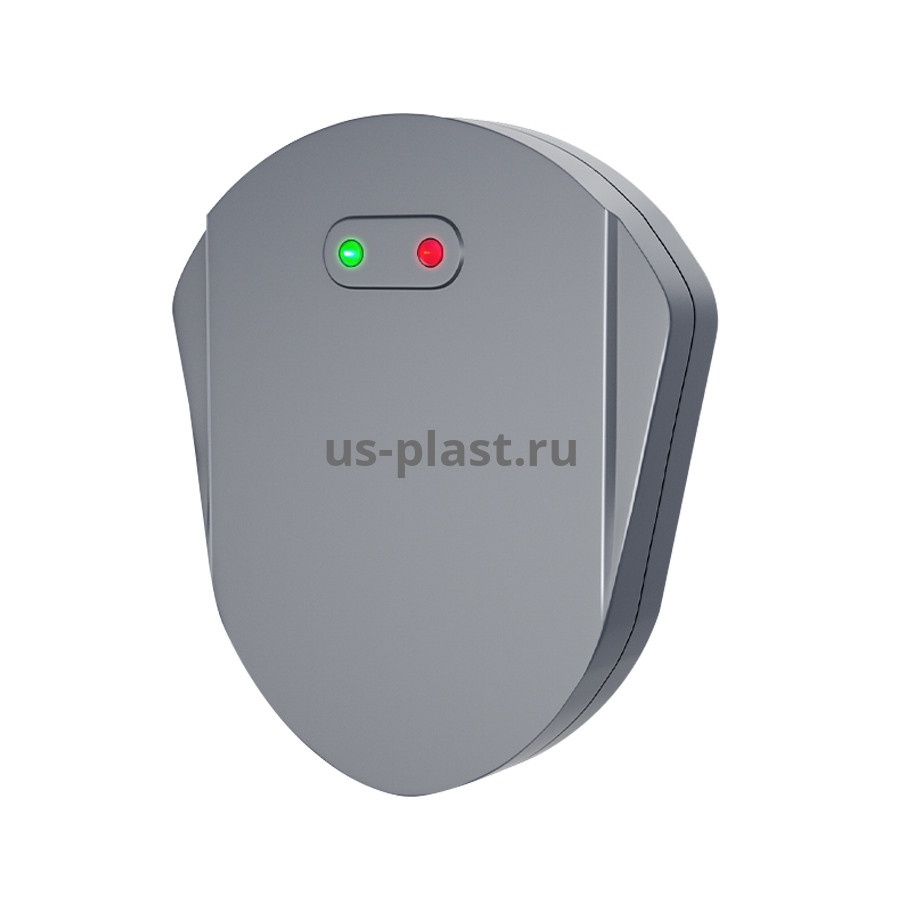

Радарный детектор R02 транспортных средств для шлагбаума и автоматических ворот
- Артикул: 11141
- Производитель: US-PLAST
Радиолокационный датчик для управления стрелой шлагбаума
Дальность обнаружения: 1 – 6 м
Выходной интерфейс: релейный «сухой контакт» (NO/NC)
Частота: 24 ГГц
Питание: DC 12В (150 мА)
Рабочая температура: -40°C - +85°C
Класс защиты IP67
Радиолокационный датчик R02 управления шлагбаумом (замена индукционной петли) предназначен для управления стрелой шлагбаума и предотвращения человеческих травм и повреждений автомобилей на автоматизированных участках проезда.
Радар R02 разработан для обнаружения и идентификации различных транспортных средств (мотоциклов, легковых автомобилей, грузовиков и т.д.) и пешеходов в пределах зоны обнаружения от 1 до 6 м вокруг шлагбаума.
Функциональные особенности
Благодаря соединению с главной платой шлагбаума радар может помочь предотвратить столкновение транспортных средств со стрелой шлагбаума
Рабочая частота: 24 - 24.5 ГГц. Тип модуляции: FMCW (частотная модуляция): эта технология позволяет датчику точно измерять не только наличие, но и расстояние до объекта, а также, потенциально, его скорость. Это объясняет высокую точность (±0.1 м).
Дальность обнаружения: 1 – 6 м. Объекты ближе 1 метра могут не обнаруживаться - это критично при проектировании защищаемой зоны.
Угол обзора: горизонтальный: <30°; вертикальный: <17°. Узкие углы луча обеспечивают высокую избирательность и минимальное влияние боковых помех.
IP67 и диапазон -40°C...+85°C: гарантирует полную всепогодность. Датчик может работать в ливень, снегопад, жару и мороз, что необходимо для круглогодичной эксплуатации на улице.
Особенности установки устройства
- Высота установки: 0.6 м от земли до нижнего края радара.
- Необходимо жесткое крепление корпуса (вибрация нарушает работу).
- Дальность работы настраивается с помощью миниатюрного кнопочного переключателя.
- Важно! Устанавливайте дальность обнаружения на 0.5 м короче длины стрелы.
| Наименование / Назначение | Радарный датчик безопасности (противостолкновения) для прямых стрел шлагбаума и систем автоматизации. |
| Основная сфера применения | шлагбаум с прямой стрелой, автоматические ворота, охрана периметра, детекция присутствия/приближения. |
| Входное напряжение | 12 В (DC). |
| Потребляемый ток | 150 мА. |
| Требуемая мощность источника | Не менее 1.8 Вт. |
| Выходной интерфейс | Релейный «сухой контакт». Конфигурация: нормально разомкнутый (NO) или нормально замкнутый (NC) (настраивается). |
| Рабочая частота | 24 – 24.5 ГГц. |
| Тип модуляции | FMCW (Frequency-Modulated Continuous Wave) – частотно-модулированная непрерывная волна. |
| Мощность передачи | 10 – 15 дБм. |
| Диаграмма направленности | Узкий луч, секторное сканирование. |
| Угол раскрытия по горизонтали | Менее 30 градусов. |
| Угол раскрытия по вертикали | Менее 17 градусов. |
| Форма зоны обнаружения | Узкий вытянутый сектор (конус), направленный перпендикулярно оси монтажа. |
| Диапазон обнаружения | Настраивается от 1 до 6 метров. |
| Точность определения дистанции | ± 0.1 метра. |
| Минимальная дистанция («слепая» зона) | Приблизительно 1 метр (объекты ближе могут не обнаруживаться). |
| Тип обнаруживаемых объектов | Движущиеся и неподвижные объекты (металл, пластик, человек). |
| Ключевая алгоритмическая функция | Адаптивное распознавание и запоминание фона (Scene Learning) для фильтрации статичных объектов сцены. |
| Рабочая температура | от -40°C до +85°C. |
| Степень защиты корпуса (IP) | IP67 (полная защита от пыли и кратковременного погружения в воду на глубину до 1 м). |
| Способ монтажа | Крепление на корпус шлагбаума или стойку. Критически важна ориентация строго перпендикулярно направлению движения. |
| Рекомендуемая высота установки (для шлагбаума) | Около 60 см от уровня земли. |
| Примечание по применению | Не рекомендуется для сцен, где объекты движутся под углом более 30° к оси датчика, или с нестабильным, изменяющимся фоном. |
