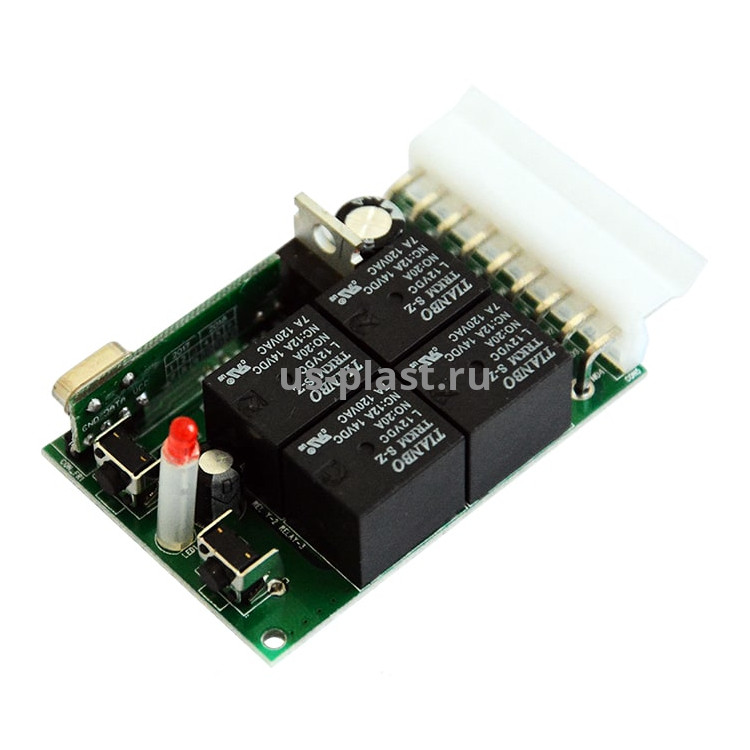

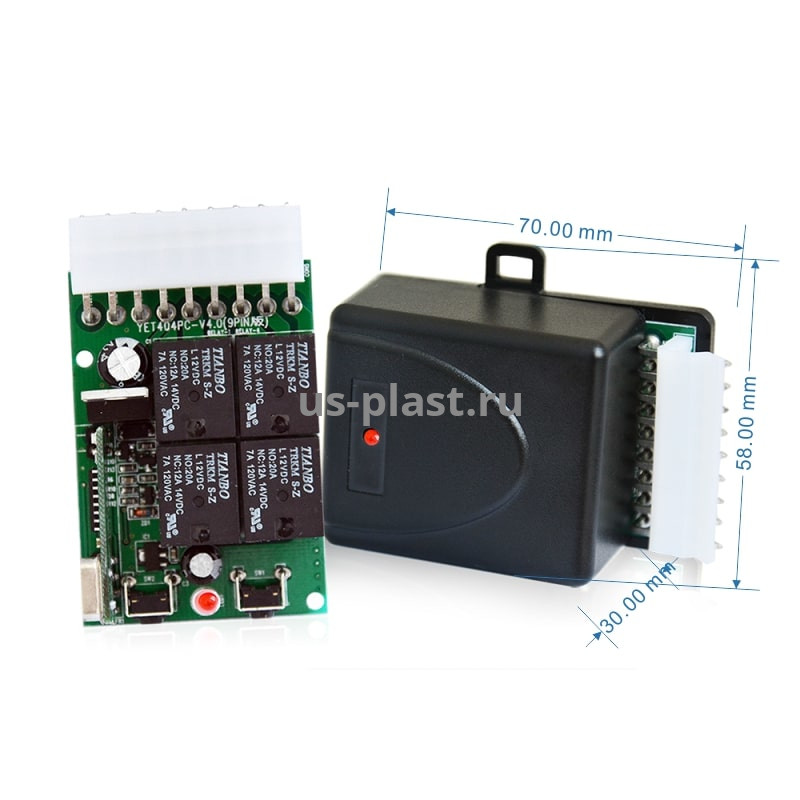

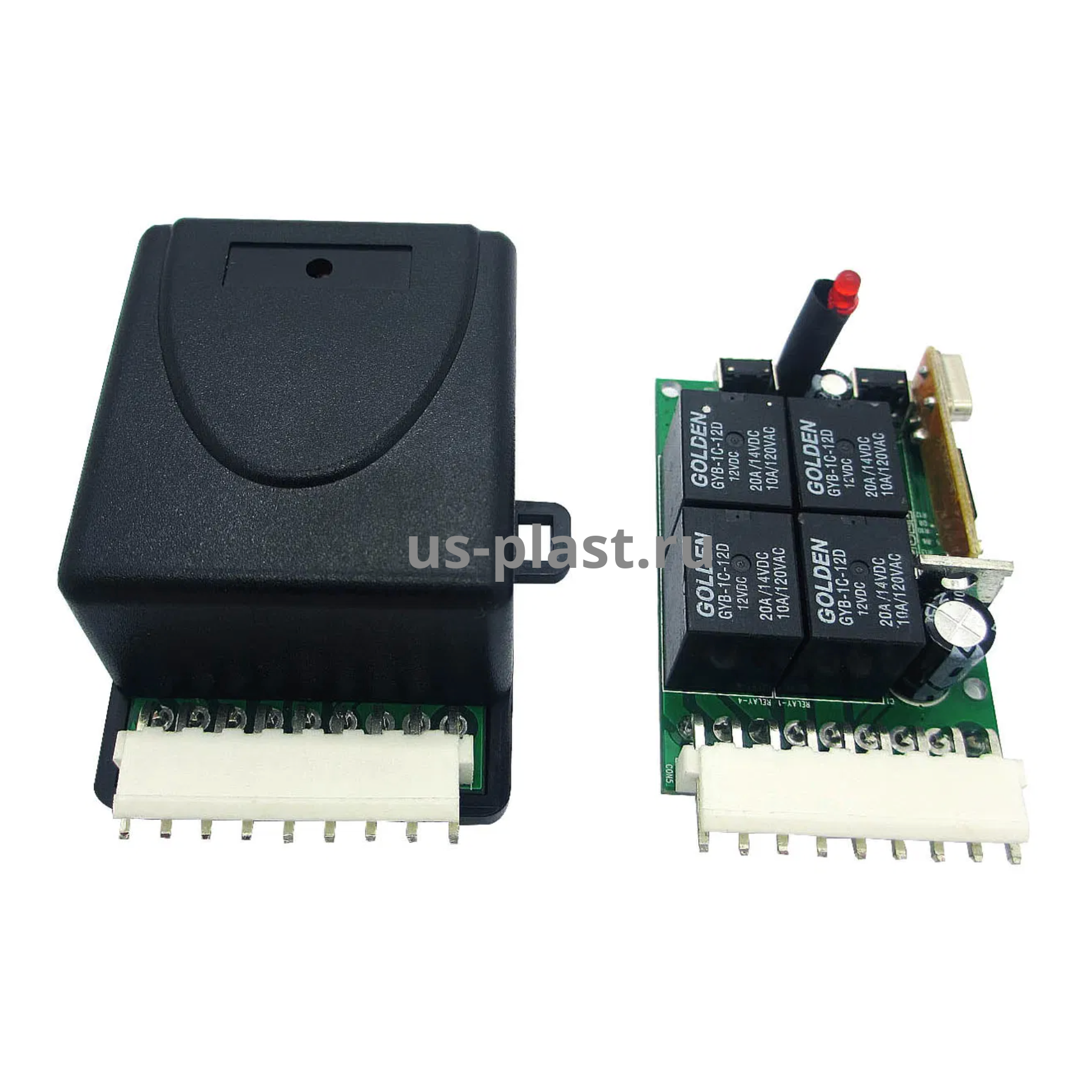

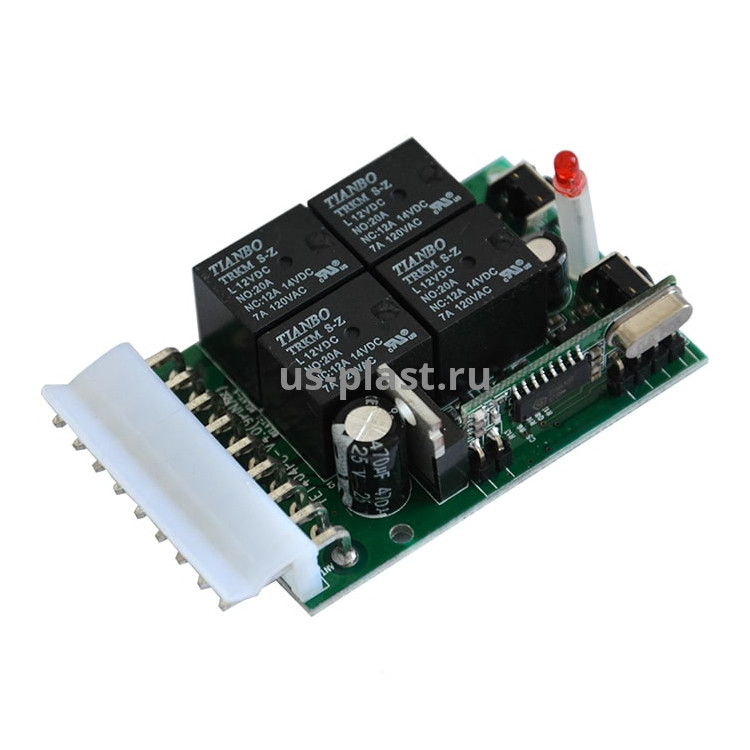

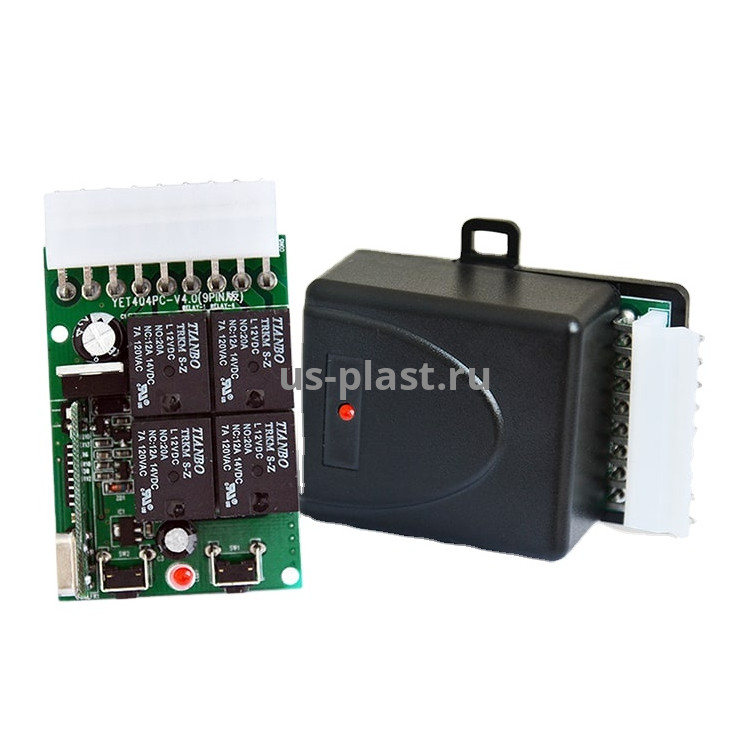

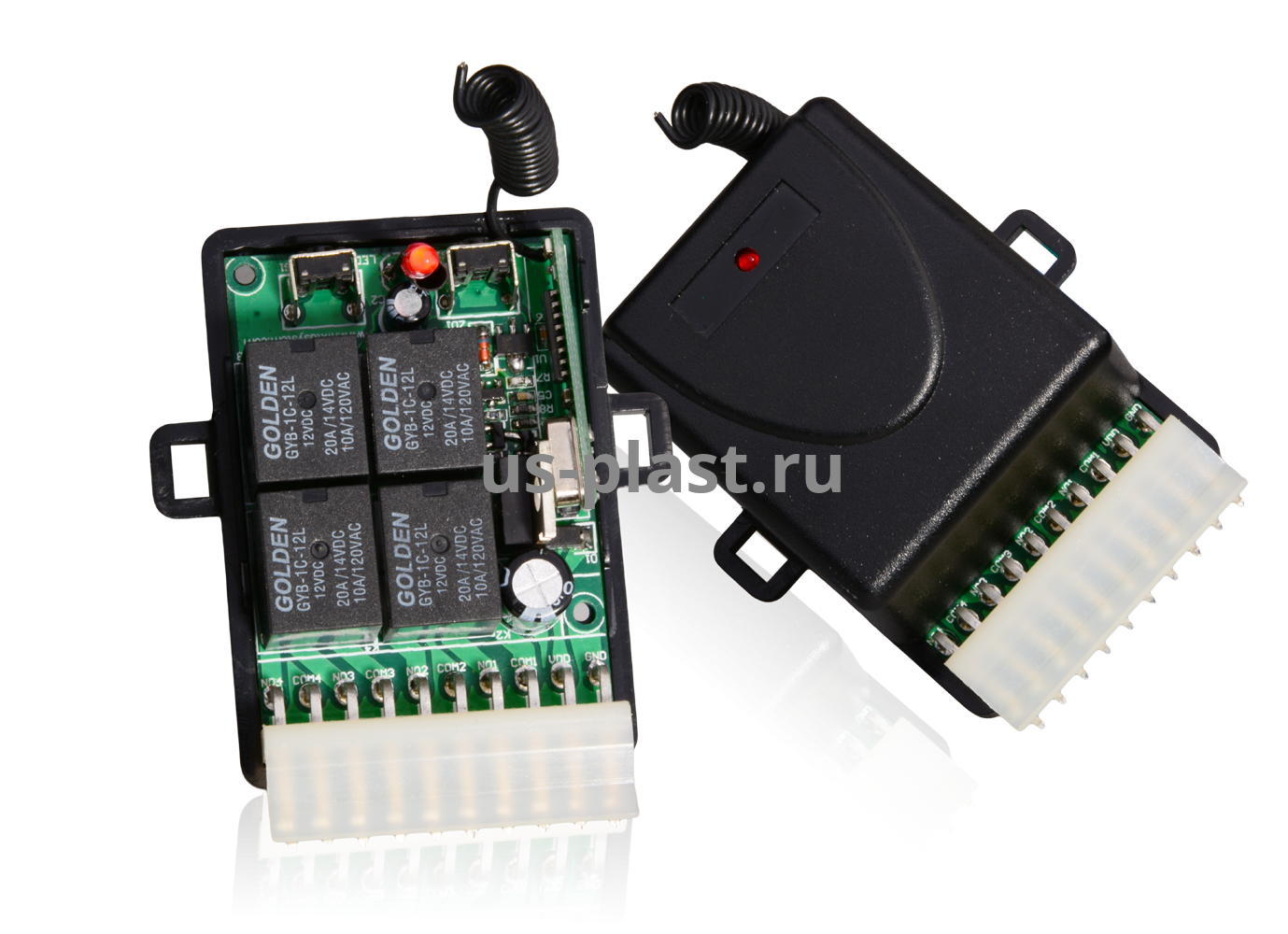

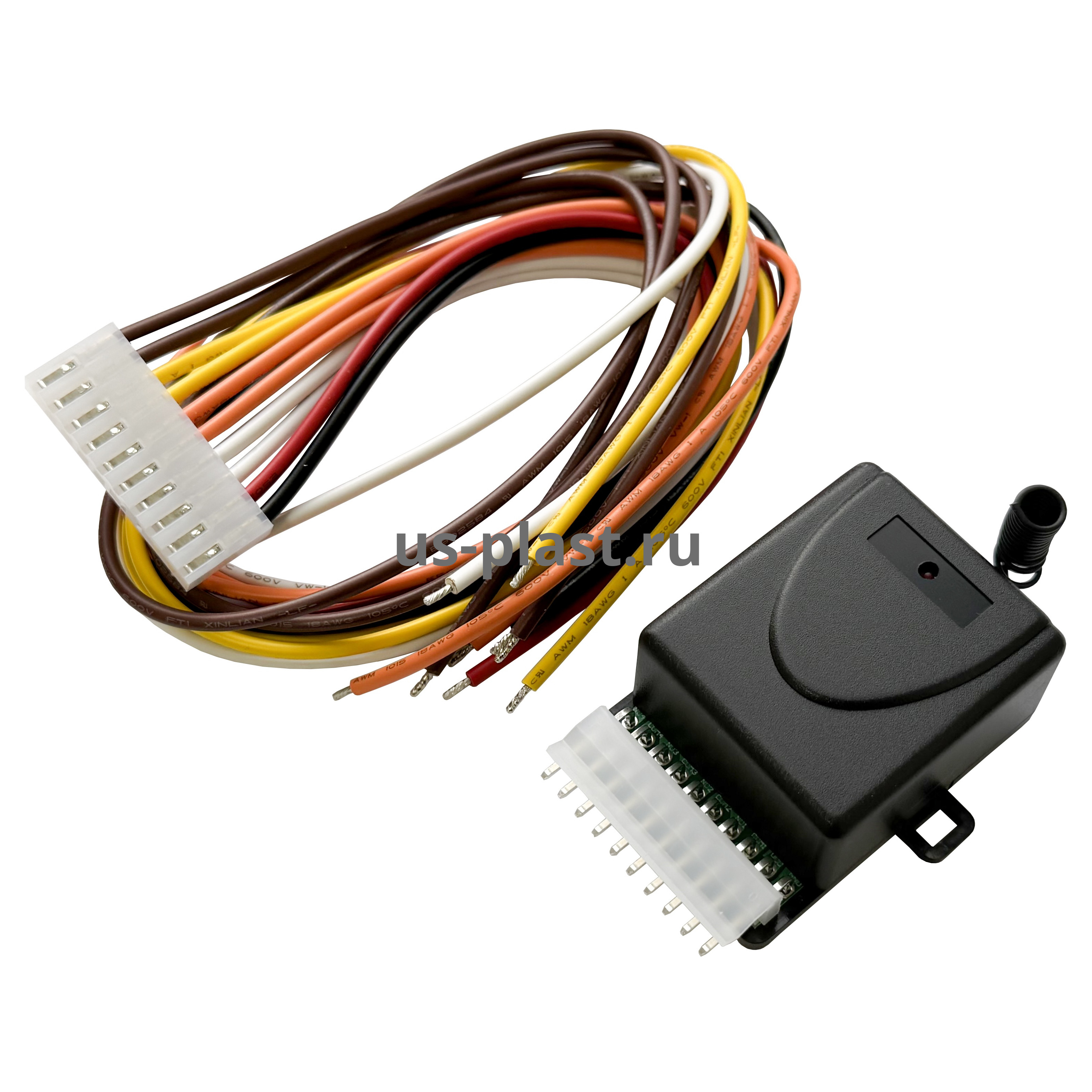

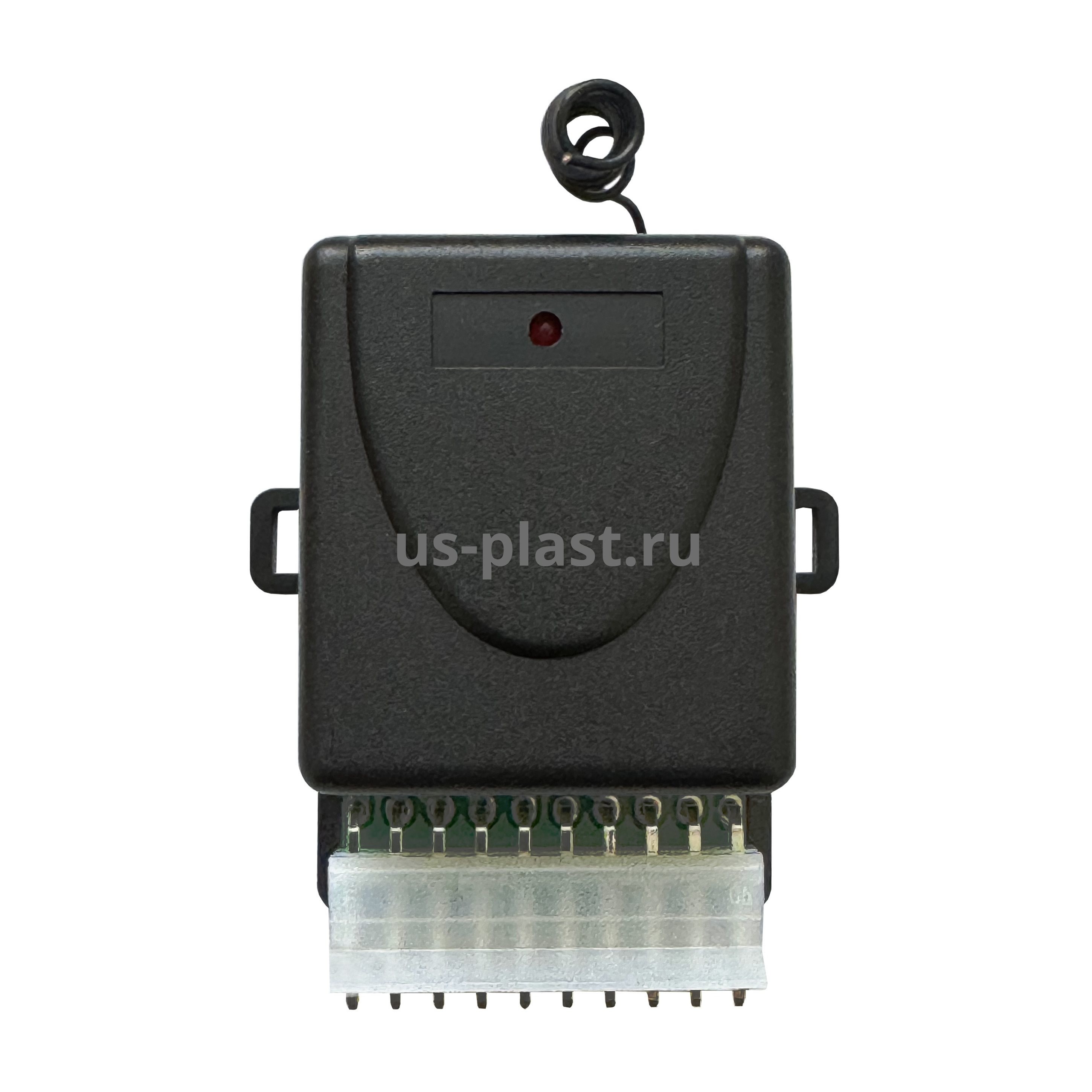

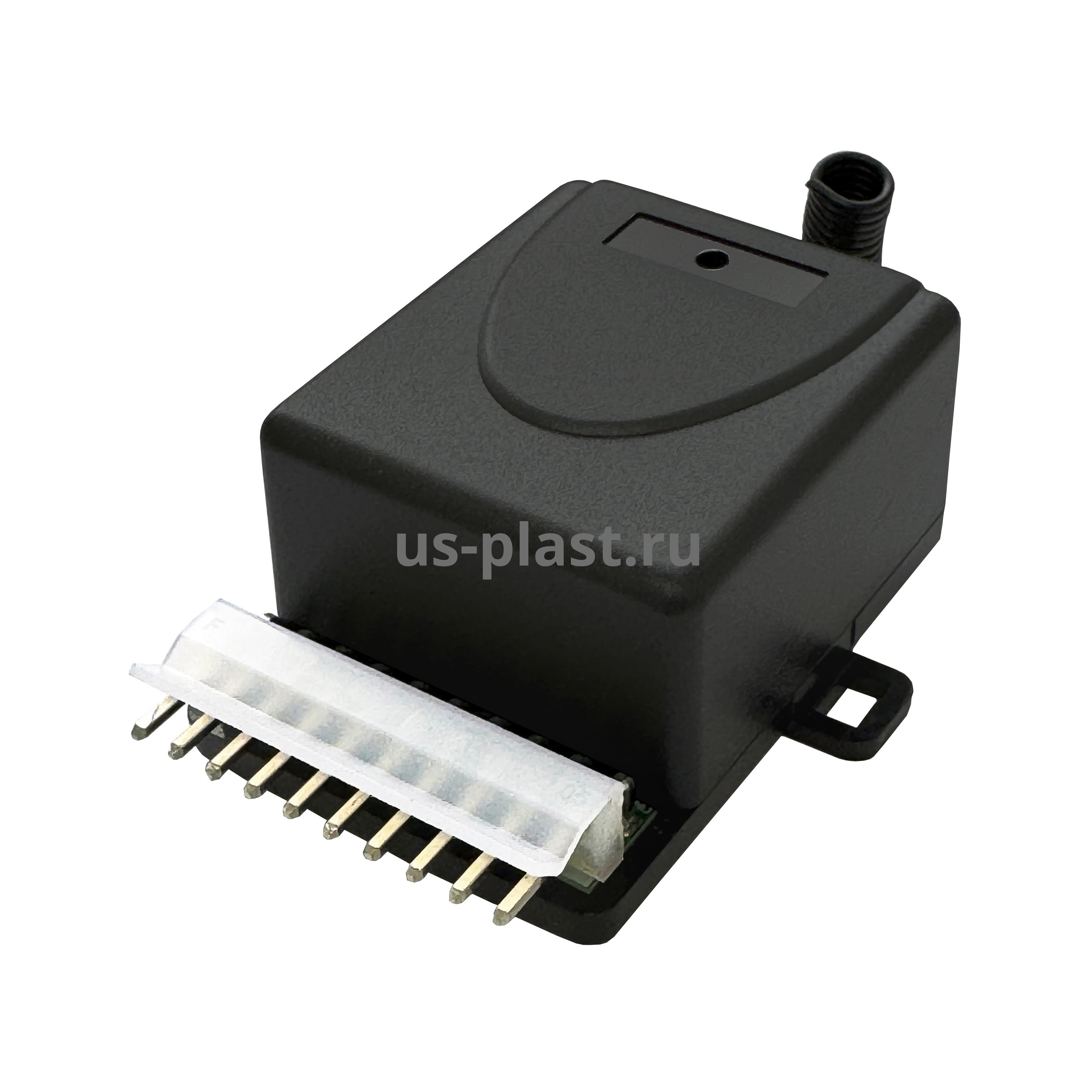

YET404PC-V4.0 (433 МГц) 4-х канальный радиоприемник для систем контроля доступа

Универсальный четырехканальный радиоприемник YET404PC-V4.0. Может управлять любыми исполнительными устройствами СКУД: турникетами, шлагбаумами, замками, освещением и т.д. Использоваться в системе контроля доступа для передачи по радиоканалу команд на открывание дверей, находящихся под управлением СКУД, вместо или дополнительно к кнопке выхода.

Радиоканальный приемник является универсальным интеллектуальным контроллером и может работать с большинством беспроводных пультов дистанционного управления, представленных на мировом рынке, включая:

• Пульты с фиксированным кодом (Fixed Code): 2262, 2260, 2264, 5326, M1E, M5E и др.

• Пульты с кодом обучения (Learning Code): 1527, 2240, 6P20B, 6P20D и др.

• Пульты с кодом с динамическим переключением (Rolling Code): HCS301, HCS300, HCS200, HCS201, HCS100, HCS101 и др.

• А также некоторые специализированные пульты на 433 МГц (например, CAME, NICE Flor и т.д.).

Нажатие кнопки обучения на приемнике позволяет переходить в разные режимы программирования для реализации различных функций.

Функциональные особенности:

• Работа с 3 типами кодирования: Fixed Code, Learning Code, Rolling Code

• Поддержка 500 пультов ДУ в памяти

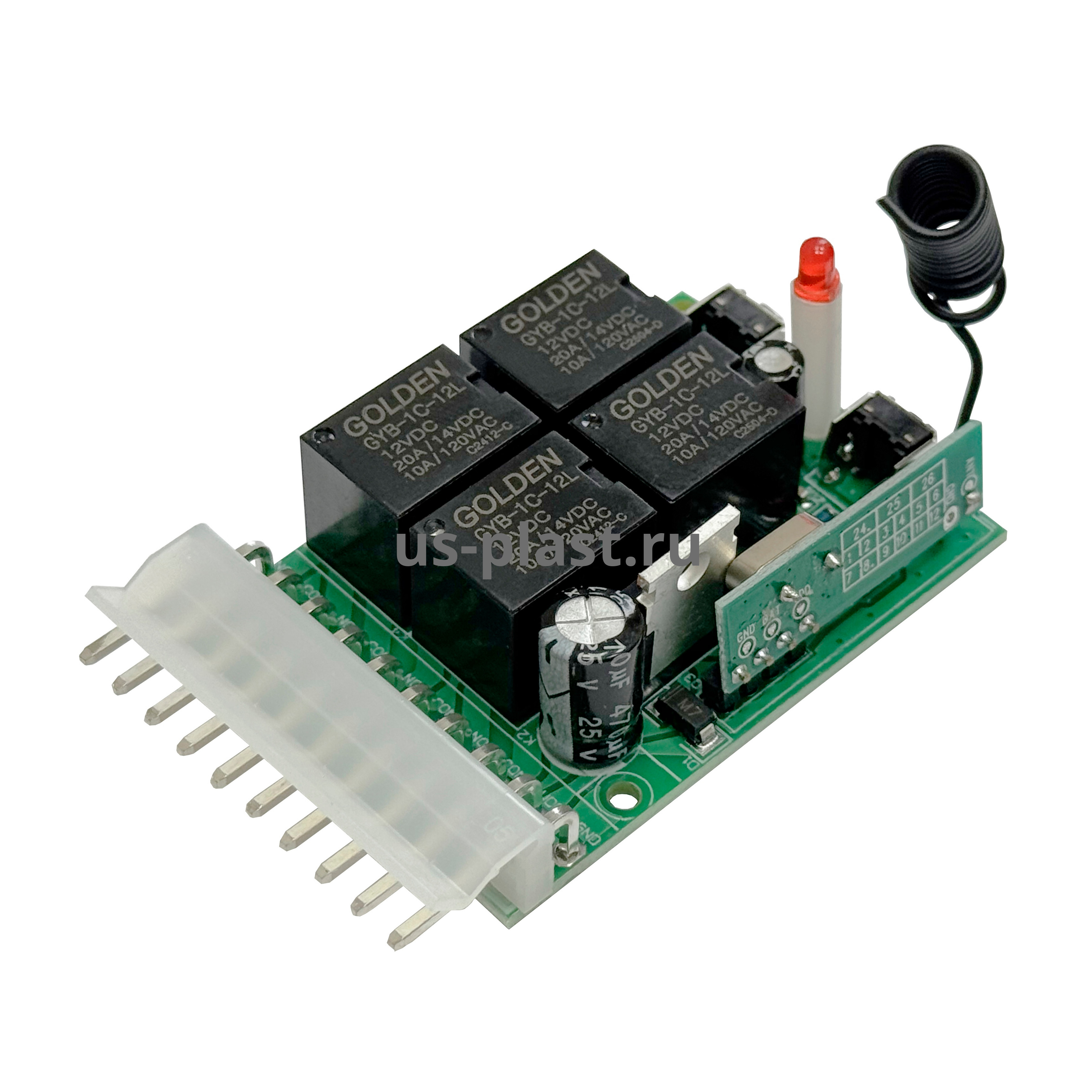

• 4 независимых релейных канала (NO/NC контакты)

• Два режима работы для каждого канала: Импульсный режим (Momentary) и Режим переключения (Toggle)

• Стабильная работа от -40°C до +80°C

• Подходит для уличного использования

• Индивидуальное удаление пультов

• Полный сброс памяти

• Визуальная индикация состояния

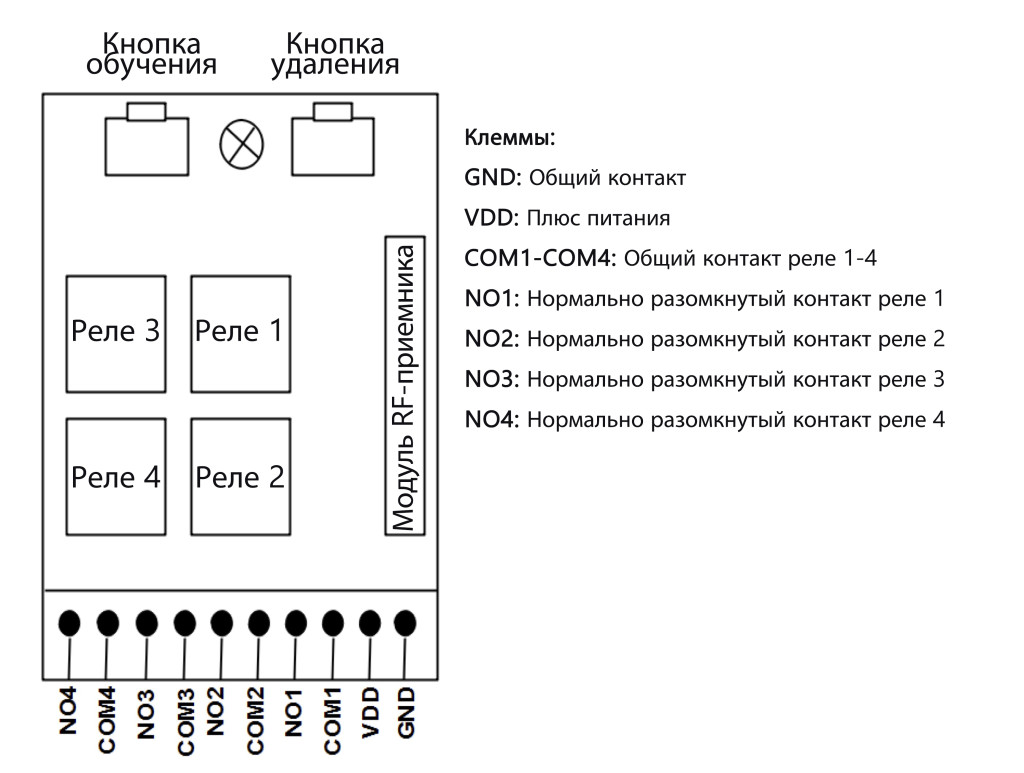

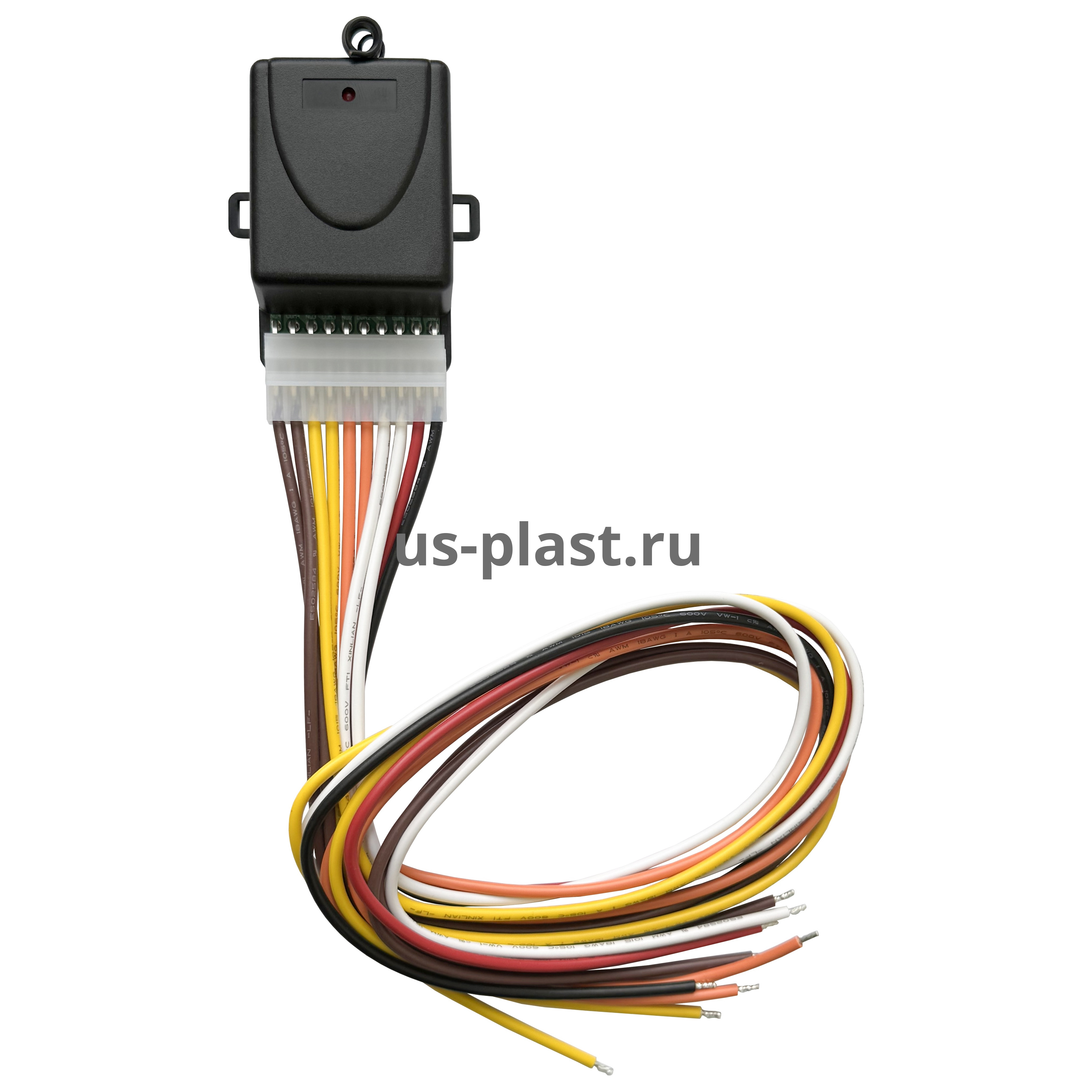

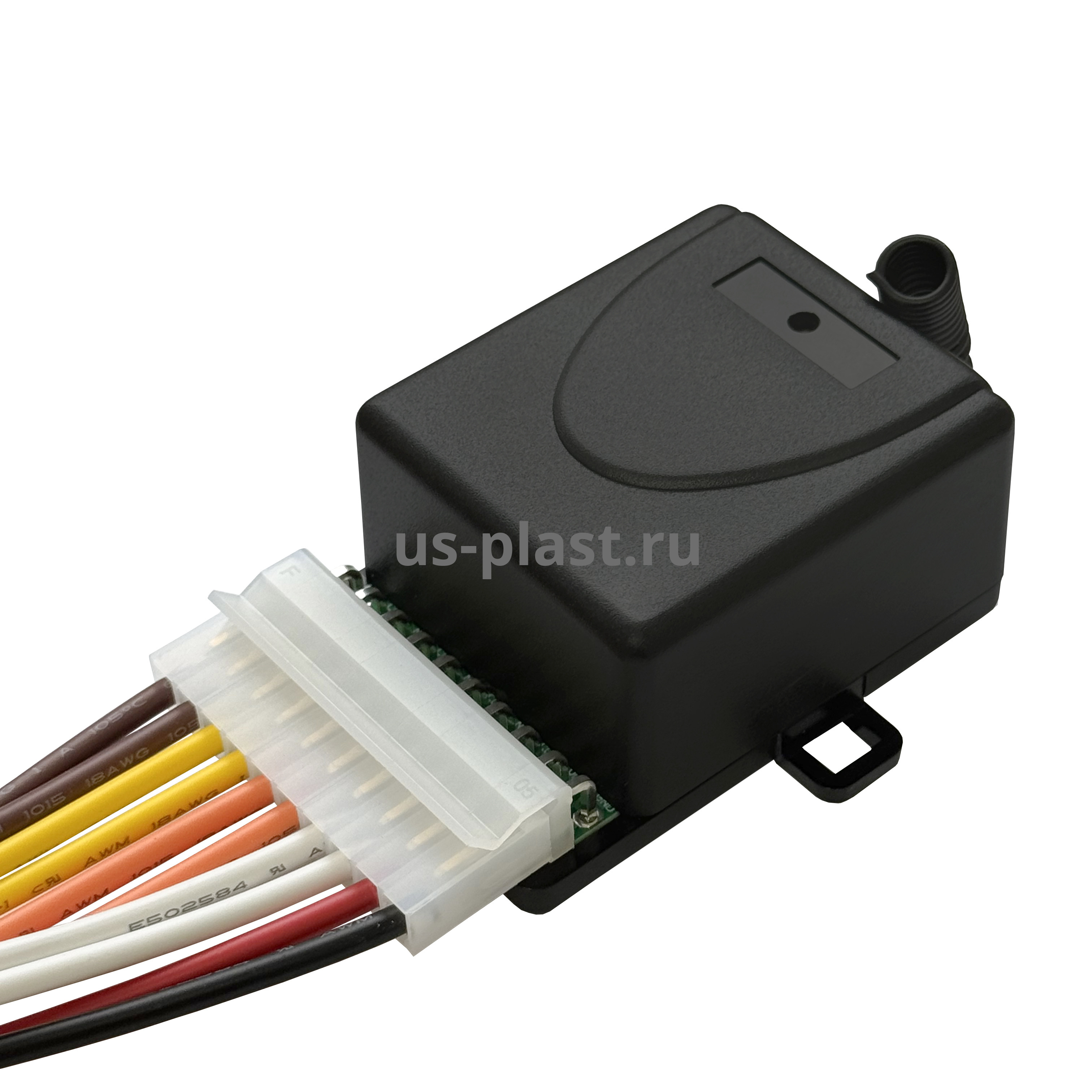

• Преимущества для интеграции: простота подключения (10-контактная колодка), совместимость с большинством пультов на рынке, надежная релейная коммутация

Режимы работы выходных реле (программируются отдельно для каждой кнопки):

• Импульсный режим (Momentary) – нажатие кнопки на передатчике активизирует выходное реле на время нажатия кнопки, отпускание кнопки передатчика – нормализует выходное реле; минимальное время активации выходного реле – 1 сек.

• Пошаговый (Toggle)– каждое нажатие кнопки меняет состояние контактов выходного реле на противоположное.

Сферы применения:

Системы безопасности:

• Управление шлагбаумами и воротами

• Автоматика парковок

• Контроль доступа на территорию

Промышленная автоматизация:

• Управление производственным оборудованием

• Системы вентиляции и освещения

• Контроль технологических процессов

Системы "Умный дом":

• Управление освещением

• Контроль жалюзи и штор

• Автоматизация бытовых приборов

Торговля и коммерция:

• Автоматические двери

• Системы вызова персонала

• Управление витринным освещением

Занесение в память приемника (обучение) кодов кнопок передатчика (пульта, брелока):

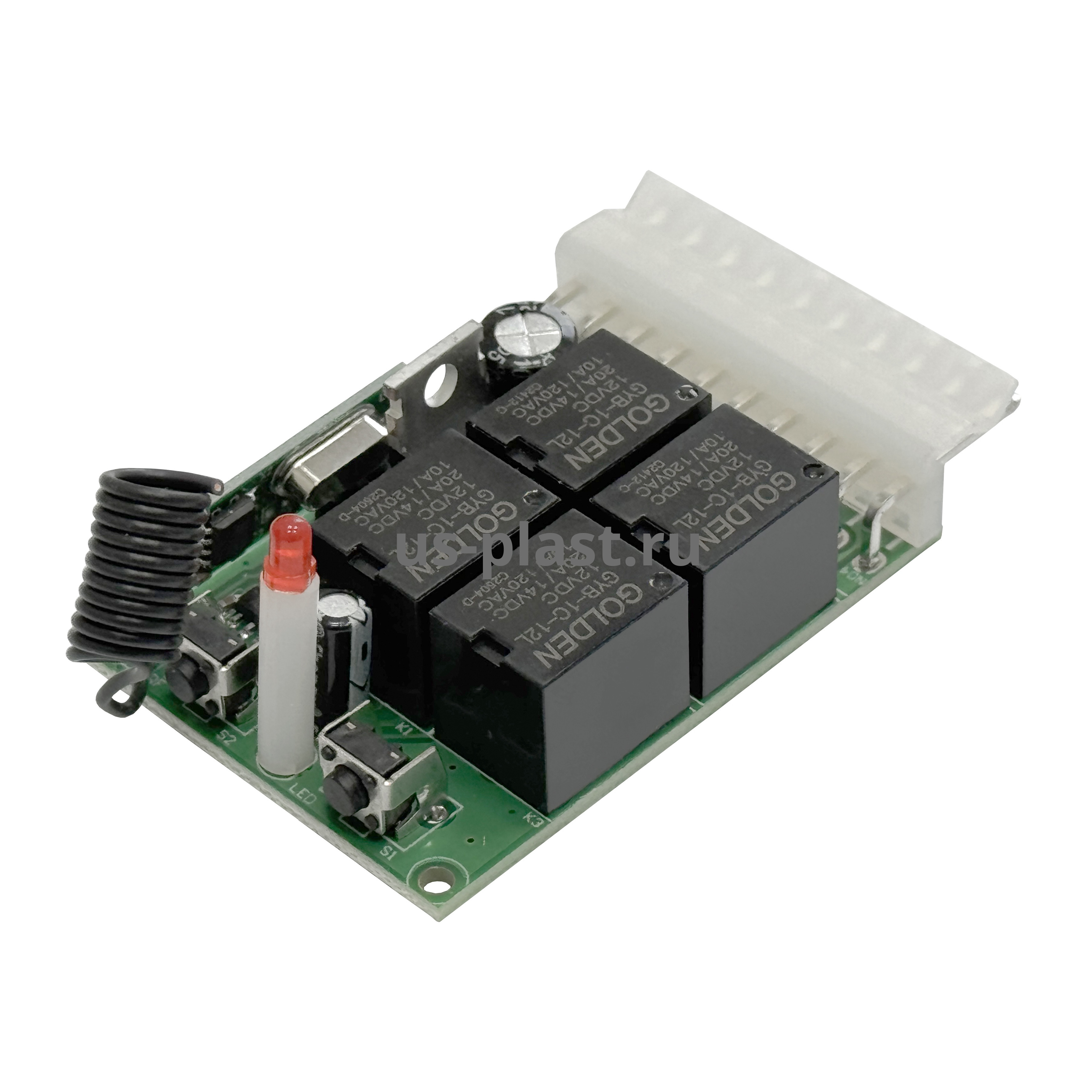

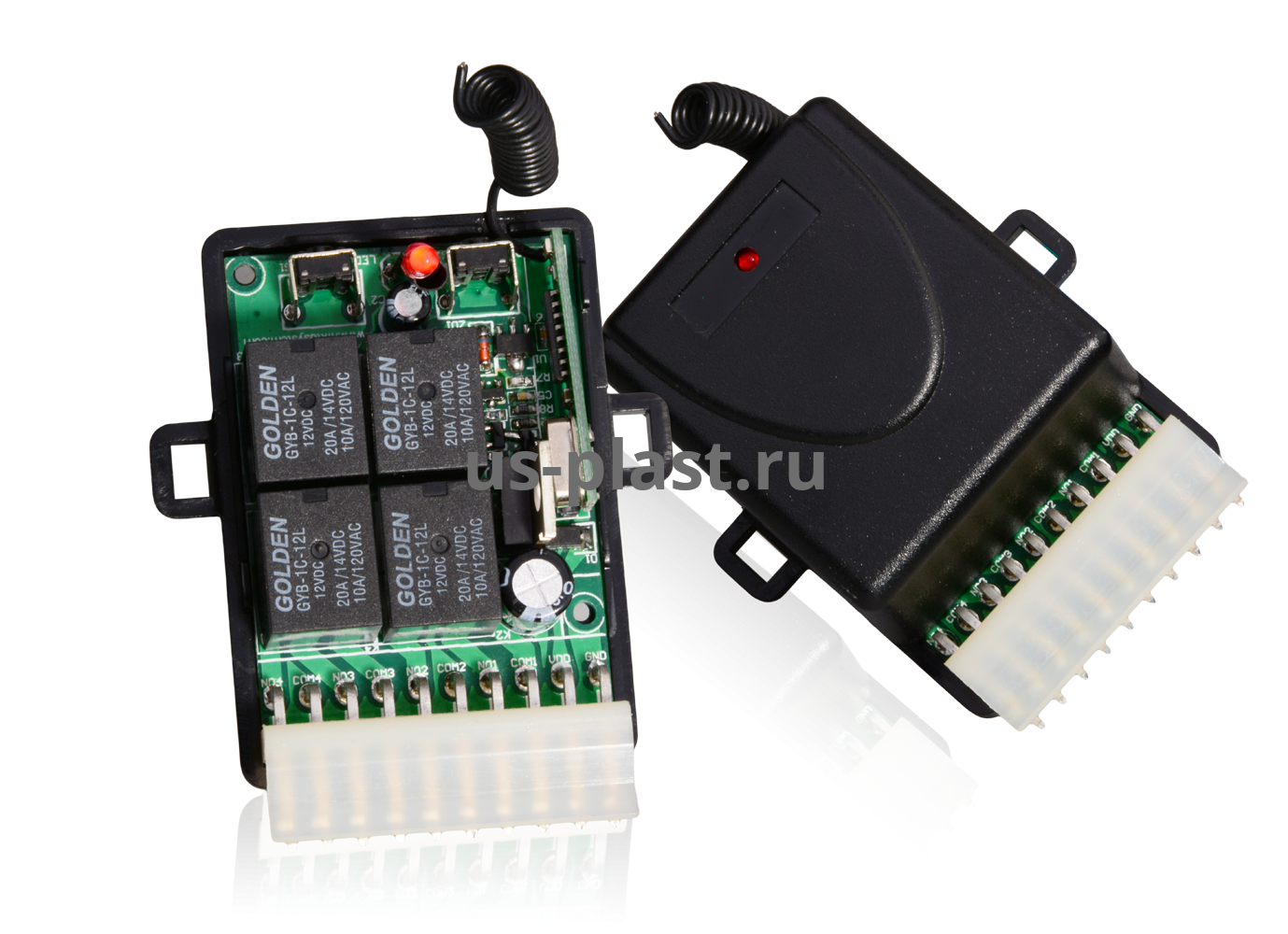

Один или несколько раз нажмите на плате приемника кнопку программирования S1, при этом будет загораться светодиодный индикатор. По окончании нажатий кнопки индикатор мигнет соответствующее количество раз и загорится в постоянном режиме. Нажмите выбранную кнопку на передатчике (пульте, брелоке) и дождитесь, чтобы замигал и затем погас индикатор на приемнике. Код кнопки передатчика сохранен в памяти приемника.

Удаление кодов передатчиков (пультов, брелоков):

• Удалить код отдельной кнопки передатчика (пульта, брелока). Нажмите кнопку стирания S2 и удерживайте ее нажатой в течение 3-9 секунд, затем опустите ее – загорится светодиодный индикатор. Затем нажмите кнопку пульта дистанционного управления, который надо удалить —индикатор мигнет 2 раза и потухнет – код кнопки успешно удален.

• Удалить все коды (очистить память приемника) всех передатчиков (пультов, брелоков): нажмите кнопку стирания S2 и удерживайте в течение 10 секунд — загорится светодиодный индикатор. Опустите кнопку, индикатор потухнет – все хранившиеся коды передатчиков удалены.
