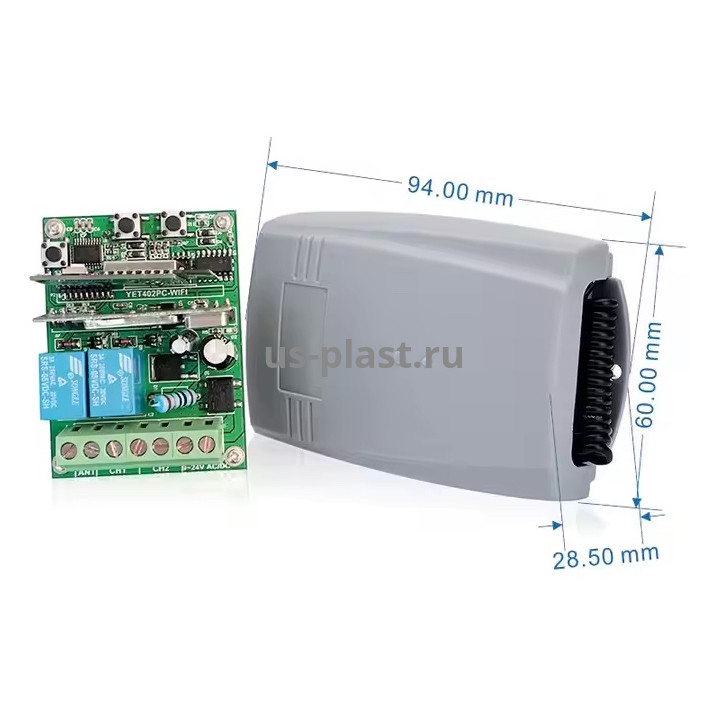

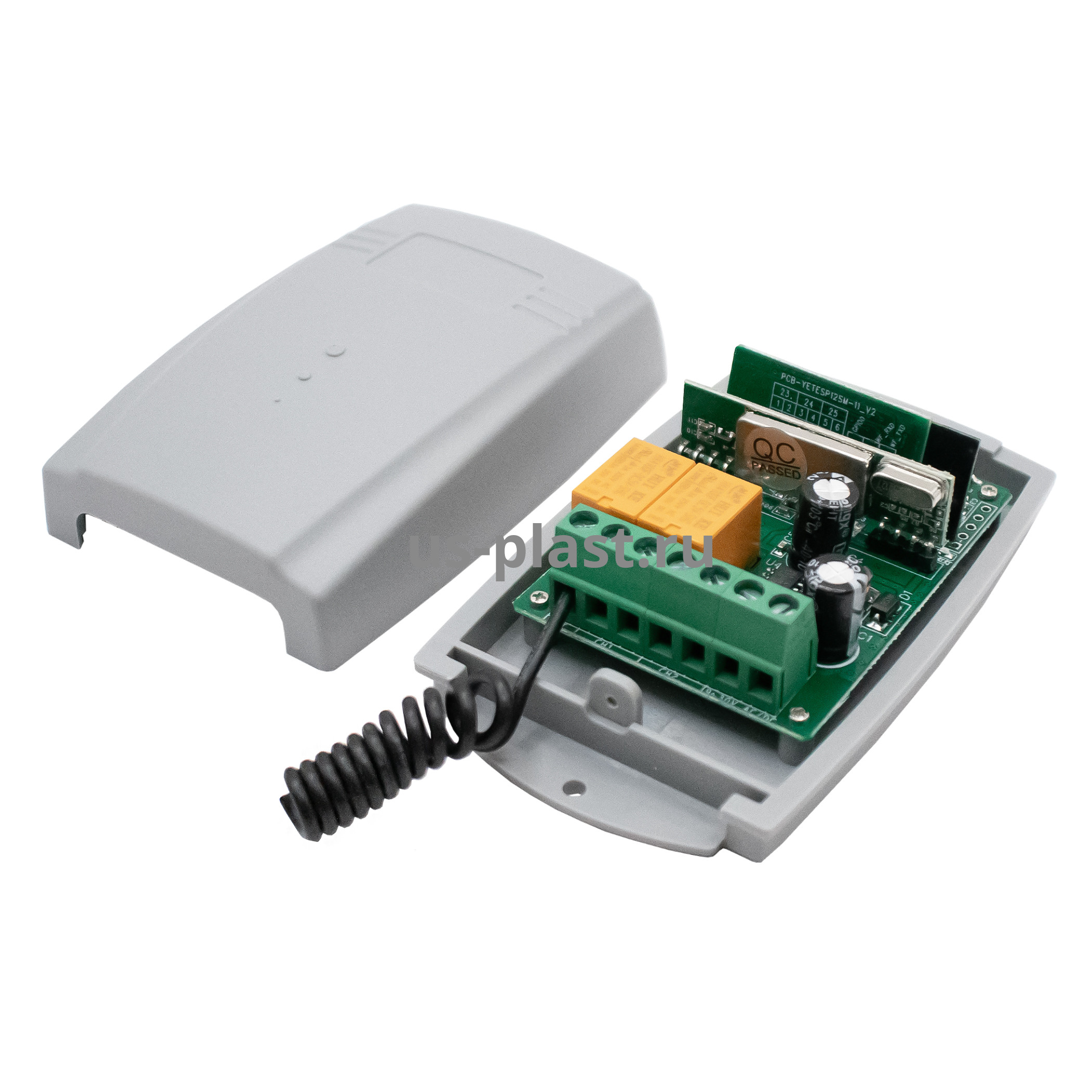

YET402WFR (V2.0) универсальный 2-х канальный радиоприемник c Wi-Fi модулем

YET402PC-MF(V3.0) - универсальный 2-х канальный радиоприемник с Wi-Fi модулем. Предназначен для управления автоматическими дверьми и воротами, шлагбаумами и другими устройствами систем безопасности и других смежных областей.

Функциональные особенности

• Возможность работы в локальной сети Wi-Fi (внутренней и внешней) без подключения белого IP-адреса. Иными словами, вы сможете управлять устройством из любой точки мира.
• Wi-Fi контроллер работает с мобильным приложением Safemate
• Поддержка сетевой технологии Smart Link - конфигурация сети проста и удобна.
• 2-х канальный радиоконтроллер – использует два реле для открытия и закрытия шлагбаума или ворот, либо оба для открытия-закрытия в пошаговом режиме управления устройствами с функцией «Step-By-Step»
• Предназначен для работы с пультами-брелками Doorhan, Nice, Came, BFT, Apollo и др.
• Память 400 кодов
• Рабочая частота 433,92 МГц ±0,2МГц
• Питание 12В или 24В, переменный или постоянный ток. Сила тока ≤7mA, питание может быть от платы управления шлагбаумом, либо от внешнего блока питания.

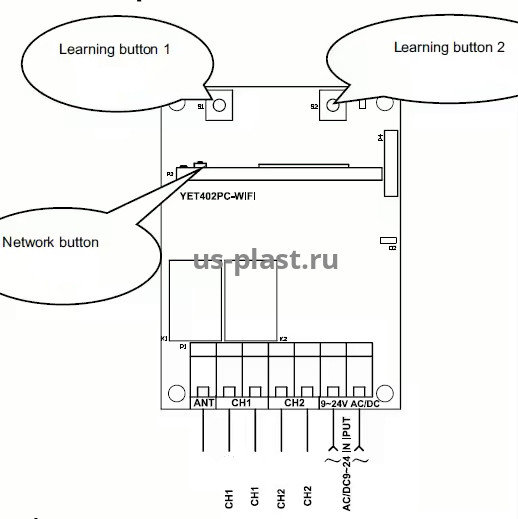

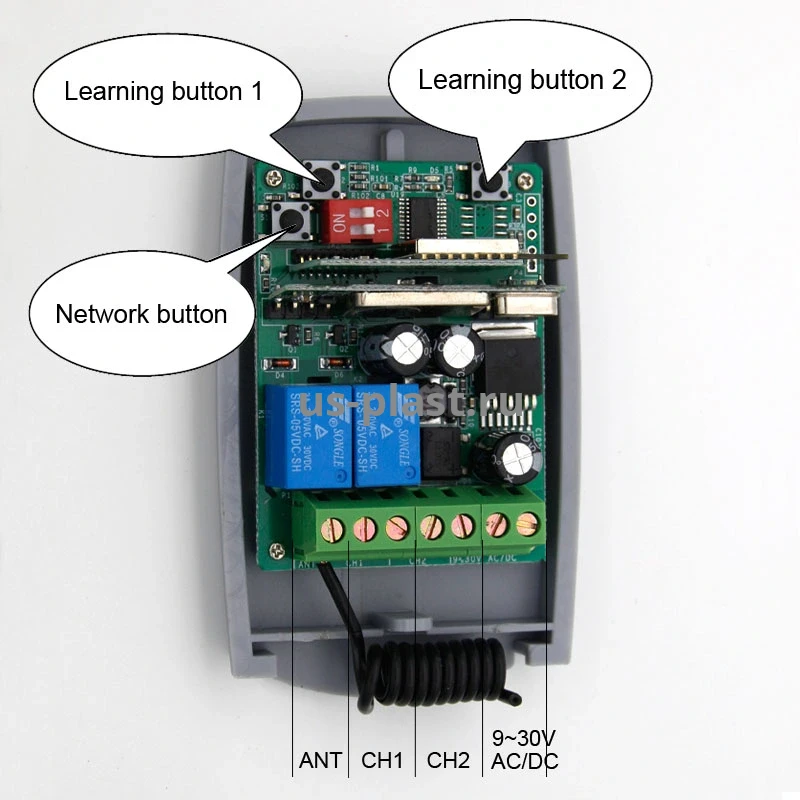

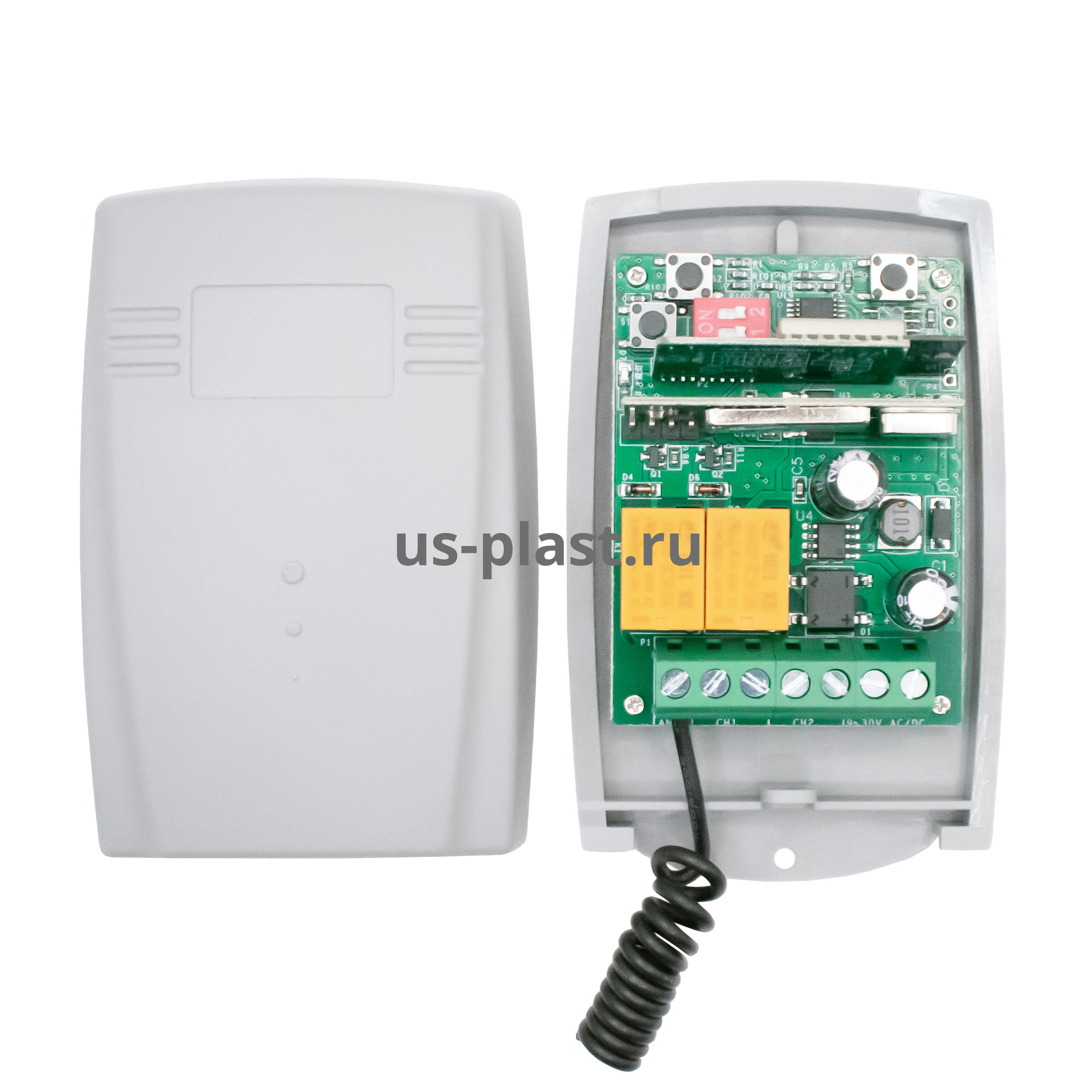

Клеммы на радиоприемнике означают:

• «ANT» - подключение антенны;
• «CH1» - «канал 1» — открытие шлагбаума;
• «CH2» - «канал 2» — закрытие шлагбаума;
• «V+» и «GND» - питание 12-24В, постоянный либо переменный ток.
• Общий контакт с блока управления шлагбаумом подключается к «CH1». Общий контакт на «CH2» можно подключить при помощи перемычки.

Программирование

• Для очистки памяти на радиоприемнике одновременно нажмите две кнопки «LEARN1» и «LEARN2» и держите их 10 секунд, пока не погаснет красный светодиод («LEARN»). Память радиоприемника будет очищена.

• Запоминание пульта RC-1 на радиоприемнике происходит следующим образом:


  Кратковременно нажмите и отпустите кнопку «LEARN1» на радиоприемнике. Загорится красный светодиод «LEARN», означающий начало записи кода кнопки радиопульта RC-1. Выберите и нажмите кнопку на радиопульте RC-1, которая будет означать поднятие стрелы шлагбаума. Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта RC-1 распознан и записан в память радиоприемника.

  Кратковременно нажмите и отпустите кнопку «LEARN2» на радиоприемнике. Загорится красный светодиод «LEARN», означающий начало записи кода кнопки радиопульта RC-1. Выберите и нажмите кнопку на радиопульте RC-1, которая будет означать опускание стрелы шлагбаума. Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта RC-1 распознан и записан в память радиоприемника.

• Для других радиопультов повторите процедуру, описанную в пункте 2.

Примечание

Один радиоприемник может запомнить до 200 кнопок в памяти «LEARN1» и до 200 кнопок в памяти «LEARN2». Таким образом, один радиоприемник может запомнить до 200 пультов.

Если необходимо использовать большее количество радиопультов с одним шлагбаумом, то необходимо параллельно подключить несколько радиоприемников.

Если ваш шлагбаум поддерживает функцию «Step-by-Step», т.е. может открываться и закрываться с одной кнопки. То контакты «CH1» и «CH2» можно подключить параллельно, и запомнить до 400 пультов на одном радиоприемнике (200 пультов на «LEARN1» и 200 пультов на «LEARN2»).
