PERCo-IR03B, бесконтактный считыватель карт EM-Marine и HID

Бесконтактный считыватель PERCo-IR03B распознавания кодов с карт доступа EMM и HID. После считывания и расшифровки сигнала, устройство направляет его на контроллер, после чего происходит их регистрация.

Работа считывателя обеспечивается в составе комплекса контроля доступа с турникетом или замком и выполняет функция допуска на охраняемый или ограниченный объект.

Описание считывателя PERCO-IR03

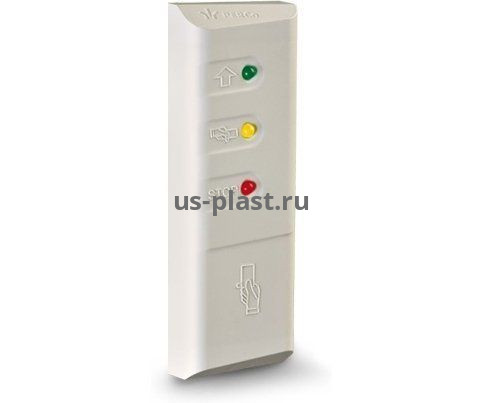

Считыватель PERCO-IR03 представляет собой блок в пластмассовом корпусе, на передней панели которого расположены три светодиодных индикатора: зеленый (вверху), желтый (в центре) и красный (внизу). Для крепления считывателя к поверхности в комплект поставки входит металлическое основание. Защита электроники от негативных воздействий окружающей среды обеспечивается за счет заливки его платы компаундом. Кабель для подключения считывателя выведен с его тыльной стороны.

Кроме того, на тыльной стороне считывателя расположены две перемычки проводом:

• ближе к центру считывателя перемычка "номер считывателя" (наличие перемычки – считыватель №1, при удалении (перекусывании) перемычки – считыватель №2);
• ближе к нижнему краю считывателя перемычка "отключение концевого резистора" (наличие перемычки – концевой резистор присутствует, при удалении перемычки – концевой резистор отключен).

Для определения направления прохода при установке считывателей им необходимо установить разные номера. Привязка номеров считывателей к направлению прохода осуществляется программно от компьютера. В металлическом основании предусмотрены 4 отверстия для крепления его шурупами к поверхности, на которой устанавливается считыватель. Считыватель крепится к металлическому основанию с помощью винта, расположенного в нижней части корпуса считывателя.

Считыватель PERCO-IR03 имеет встроенную звуковую индикацию.

Считывание кода подтверждается кратковременным звуковым сигналом и кратковременным изменением состояния желтого (центрального) светового индикатора на противоположное (выключением, если горел, и включением, если не горел).

Принцип работы считывателя

Считыватель обеспечивает считывание кода с идентификаторов Proximity с рабочей частотой 125 кГц (в дальнейшем – идентификатор) производства HID Corporation типа ProxCard II, ISOProx II, брелоков ProxKey II (стандартных форматов HID: 26 бит (H10301), 37 бит (H10302, H10304)), а также производства EM-Microelectronic-Marin SA.

Считывание кода происходит при поднесении идентификатора к считывателю, для карт – на расстояние 8 см, для брелоков – на расстояние 4 см. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом магнитопрозрачном контейнере (футляре).

Предельное расстояние, на котором считывателем обеспечивается считывание идентификаторов, зависит от типа идентификатора.

Во включенном состоянии считыватель излучает вблизи себя низкочастотное (125 кГц) электромагнитное поле. Идентификатор, оказываясь в этом поле, активизируется и начинает передавать индивидуальный кодированный сигнал, принимаемый считывателем. Считыватель преобразует принятый сигнал в соответствии с требованиями используемого для связи с внешним устройством протокола и передает полученный код идентификатора в контроллер исполнительного устройства по интерфейсу RS-485.
