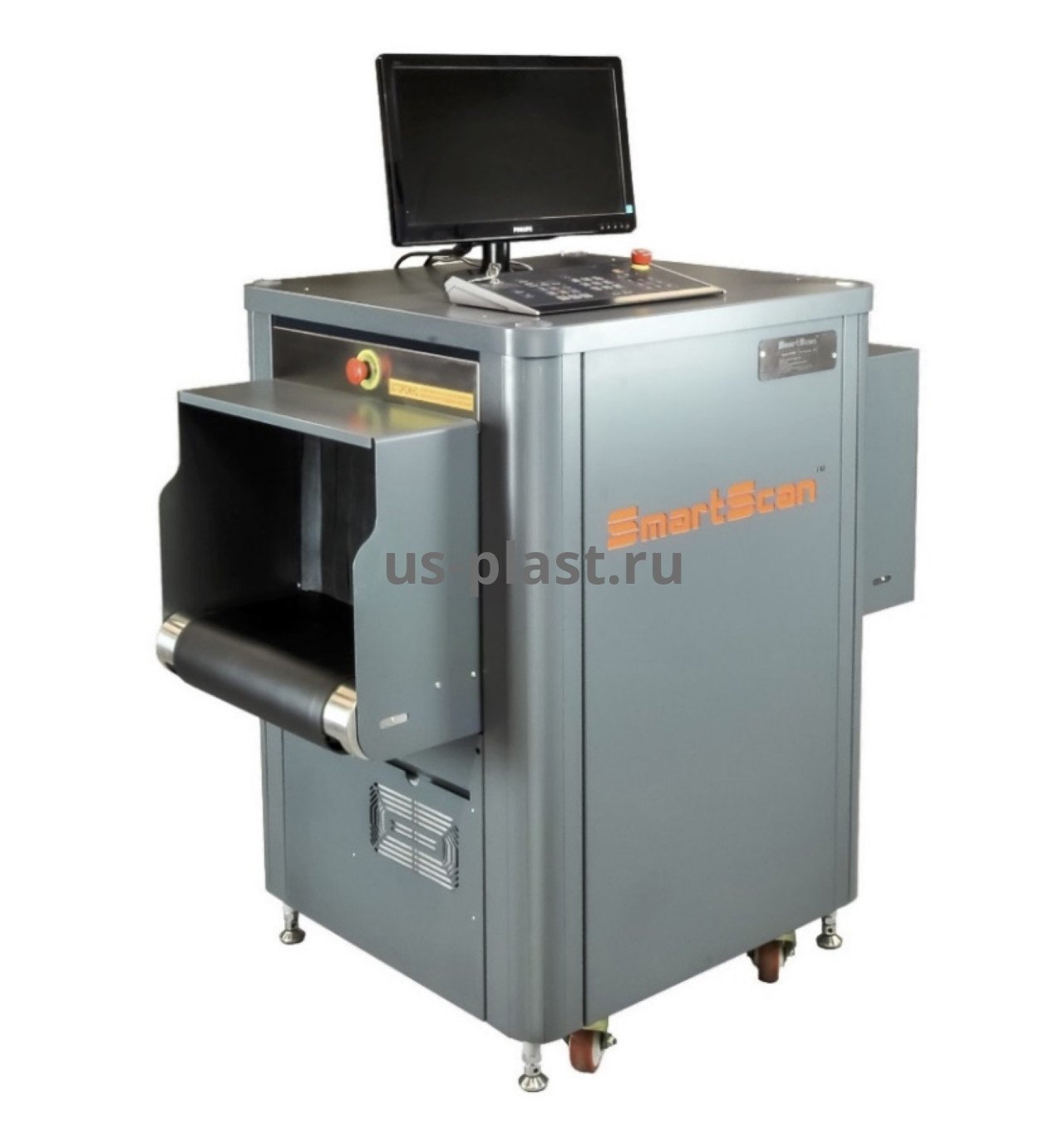

Рентгенотелевизионный интроскоп SmartScan XR 5030
| Производитель: | SmartScan |
SmartScan XR 5030
Размер туннеля: 520x320 мм
Проникающая способность (сталь) 24 мм
Напряжение на трубке: 140 кВт
Монитор оператора: 1
Производительность досмотра: 180 ед. в час
Нагрузка на транспортер: ≤ 160 кг
Интроскоп рентгенотелевизионный конвейерного типа SmartScan XR 5030 является передвижной установкой, предназначенной для стационарного использования. Основу его конструкции составляет досмотровая камера в свинцовой оболочке, представляющая собой туннель, через который посредством ленточного транспортёра могут непрерывно проходить проверяемые грузы и багаж. С камерой сопряжен генератор рентгеновского излучения с блоком ограничения луча, формирующий веерообразные рентгеновские пучки в одной плоскости. Также с камерой сопряжён приёмник рентгеновского излучения, позволяющий детектировать от каждой точки сканируемого объекта сразу два рентгеновских луча – с высокой и низкой энергиями. Лучи с низкой энергией возникают благодаря эффекту комптоновского рассеяния. Использование такой, «двухэнергетической технологии» позволяет различать материалы на рентген-изображении на основе значений эффективных атомных номеров.
Объект досмотра перемещается по конвейеру через камеру, пересекая плоскость рентгеновского пучка, падающего на приёмник, и по мере его продвижения, путём пошагового сканирования отдельных частей объекта досмотра, формируется цифровое проекционное рентгеновское изображение всего объекта.
В конструкцию изделия входят также транспортёр, автоматизированное рабочее место (далее – АРМ) оператора, в которое входят монитор, клавиатура управления, мышь. В качестве дополнительных опций могут поставляться рольганги в дополнение к транспортёру, пульт управления (входят в комплектацию), а также тележка, стол и стул оператора АРМ, поддержка работы с двумя мониторами, специализированная клавиатура, источник бесперебойного питания (поставляются по отдельному заказу).
Управление работой изделия осуществляется c АРМ, с помощью специального программного обеспечения.
Конструктивные и рабочие параметры изделия
|
Количество источников излучения |
1 |
||
|
Масса, кг, не более |
400 |
||
|
Габаритные размеры |
длина, мм |
1250 |
|
|
ширина, мм |
750 |
||
|
высота, мм |
1340 |
||
|
Размеры окна туннеля |
ширина, мм |
520±5 |
|
|
высота, мм |
320±5 |
||
|
Параметры питающей сети |
количество фаз |
однофазная сеть общего назначения |
|
|
напряжение, В |
220 ± 15 % |
||
|
частота, Гц |
50± 1 |
||
|
максимальная потребляемая мощность, кВт |
0,9 |
||
|
Максимальная распределённая нагрузка на конвейер, кг, не более |
160 |
||
|
Скорость перемещения конвейера, м/с |
0,23 ± 0,03 |
||
|
Контрастная чувствительность (минимальный диаметр медной проволоки, детектируемой изделием), мм, не более |
0,1 |
||
|
Возможность распознавания органических веществ |
есть |
||
|
Проникающая способность , мм, не менее |
24 |
||
|
Автоматическая классификация веществ путём расчёта их эффективного атомного номера |
Zeff ≤ 10 |
органические материалы, бронзовый цвет |
|
|
10 < Zeff ≤ 20 |
неорганические и смешанные материалы, зеленый цвет |
||
|
20 < Zeff |
металлы, синий цвет |
||
|
Производительность досмотра, ед. в час, не менее |
180 |
||
Технические характеристики генератора рентгеновского излучения
|
Анодное напряжение, кВ |
нормальный режим работы |
140 |
|
режим повышенной проникающей способности |
160 |
|
|
Анодный ток, мА |
нормальный режим работы |
0,9 |
|
режим повышенной проникающей способности |
0,7 |
|
|
Максимальный угол излучения на выходе коллиматора (угол раскрытия) |
58° |
|
|
Система охлаждения генератора |
масляная |
|
|
Тип анода |
неподвижный |
|
|
Фокусное пятно, мм |
0,8 / 0,8 |
|
|
Выходная щель коллиматора (ширина), мм, не более |
1,0 |
|
Требования к климатическим условиям
|
Условия эксплуатации: |
|
|
температура окружающего воздуха,°С |
от +5 до +45 |
|
относительная влажность воздуха при температуре +35 °С, % |
95 |
|
атмосферное давление, кПа (мм рт. ст.) |
84,0–106,7 (630 – 800) |
|
Условия транспортирования: |
|
|
температура воздуха, °С |
от -20 до +50 |
|
Условия хранения: |
|
|
температура воздуха, °С |
от -10 до +50 |
|
максимальная относительная влажность воздуха при температуре +35 °С, % |
98 |
