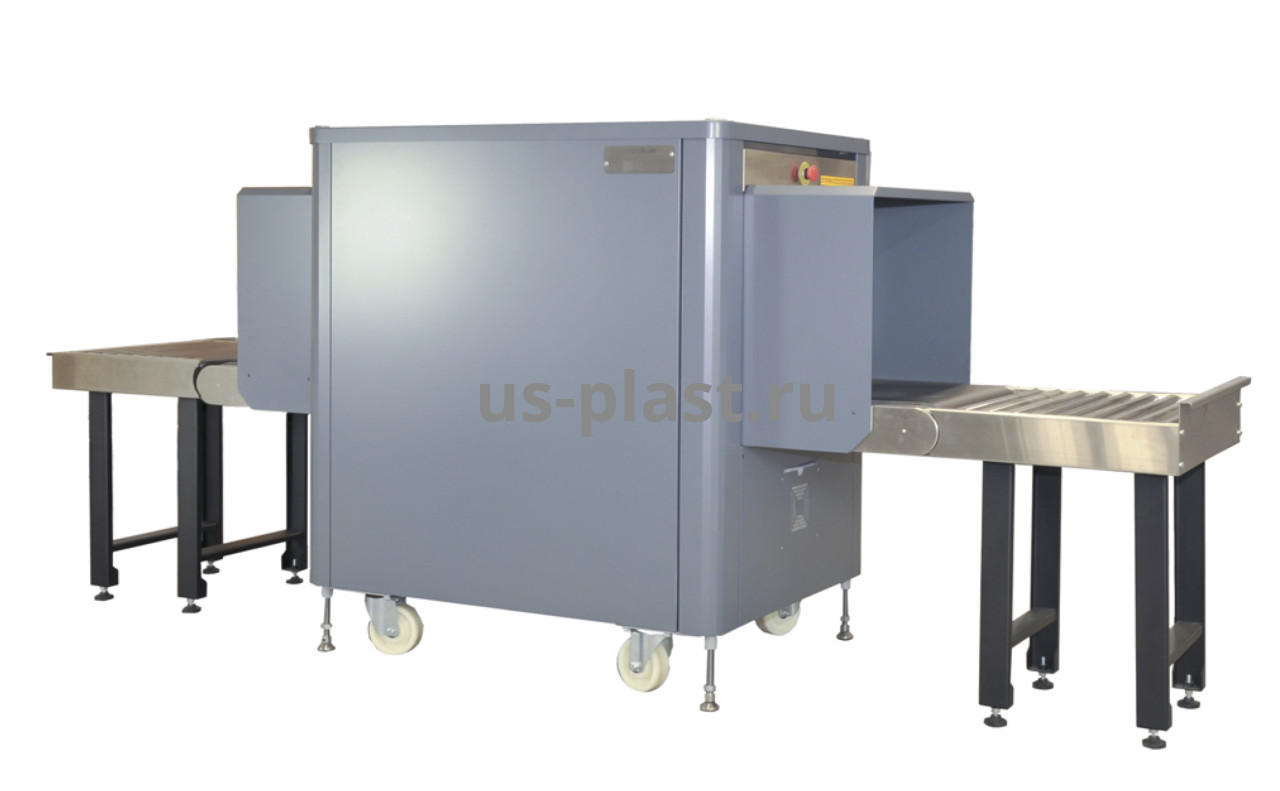

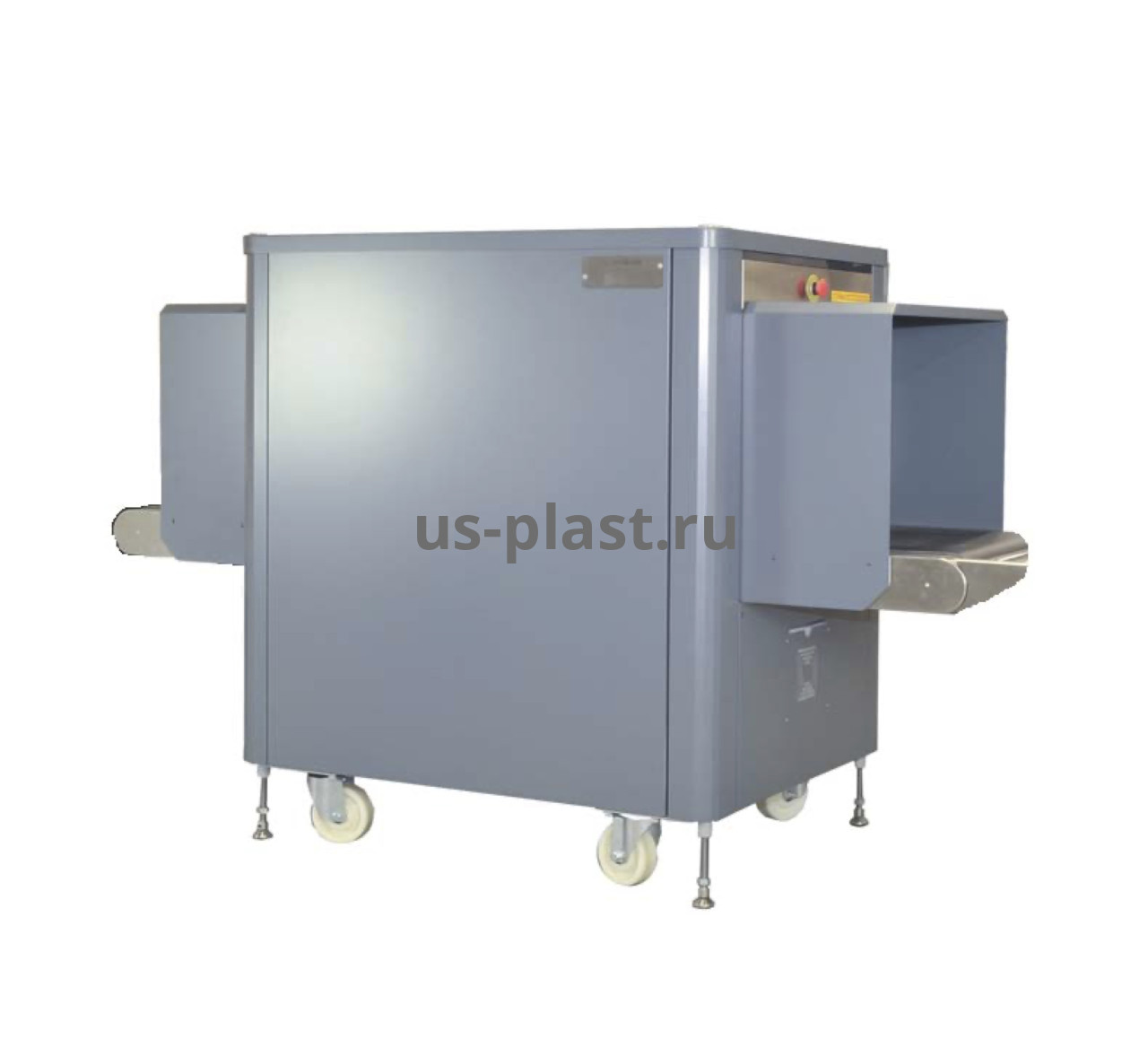

Рентгенотелевизионный интроскоп SmartScan XR 6045

Наименование, единица измерения

Значение

Количество источников излучения

1

Масса, кг, не более

650

Габаритные размеры

длина, мм

2100

ширина, мм

850

высота, мм

1350

Размеры

окна туннеля

ширина, мм

610±5

высота, мм

450±5

Параметры питающей сети

количество фаз

однофазная сеть

общего назначения

напряжение, В

220 ± 15 %

частота, Гц

50± 1

максимальная потребляемая мощность, кВт

0,9

Максимальная распределённая нагрузка на конвейер, кг, не более

180

Скорость перемещения конвейера, м/с

0,23 ± 0,03

Контрастная чувствительность

(минимальный диаметр медной проволоки,

детектируемой изделием), мм, не более

0,1

Возможность распознавания органических веществ

есть

Проникающая способность (сталь 10), мм,

не менее

24

Автоматическая классификация веществ путём расчёта их эффективного атомного номера

Zeff  ≤ 10

органические материалы, оранжевый цвет

10 < Zeff ≤ 20

неорганические и смешанные материалы, зеленый цвет

20 < Zeff

металлы, синий цвет

Производительность досмотра, ед. в час, не менее

180

Анодное

напряжение, кВ

нормальный режим работы

140

режим повышенной проникающей способности

160

Анодный ток, мА

нормальный режим работы

0,9

режим повышенной проникающей способности

0,7

Максимальный угол излучения на выходе коллиматора

(угол раскрытия)

62°

Система охлаждения генератора

масляная

Тип анода

неподвижный

Фокусное пятно, мм

0,8 / 0,8

Выходная щель коллиматора (ширина), мм, не более

1,0

Условия эксплуатации:

­ температура окружающего воздуха,°С

от +5 до +45

­ относительная влажность воздуха

при температуре +35 °С, %

95

­ атмосферное давление, кПа (мм рт. ст.)

84,0–106,7 (630 – 800)

Условия транспортирования:

­ температура воздуха, °С

от -20 до +50

Условия хранения:

­ температура воздуха, °С

от -10 до +50

­ максимальная относительная влажность воздуха при температуре +35 °С, %

98
