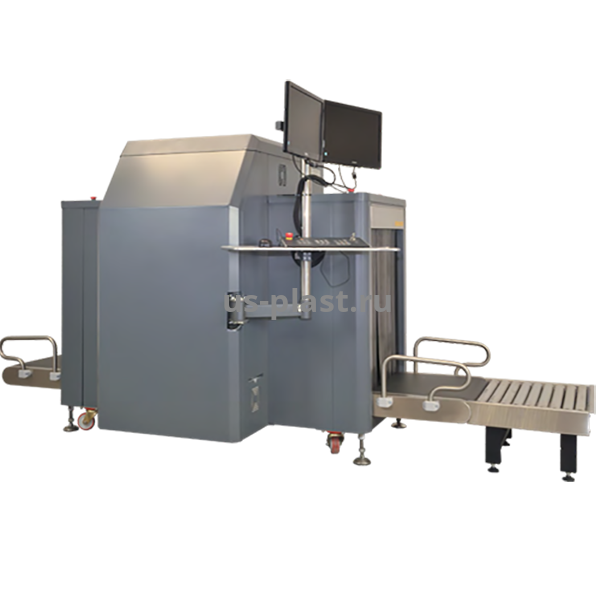

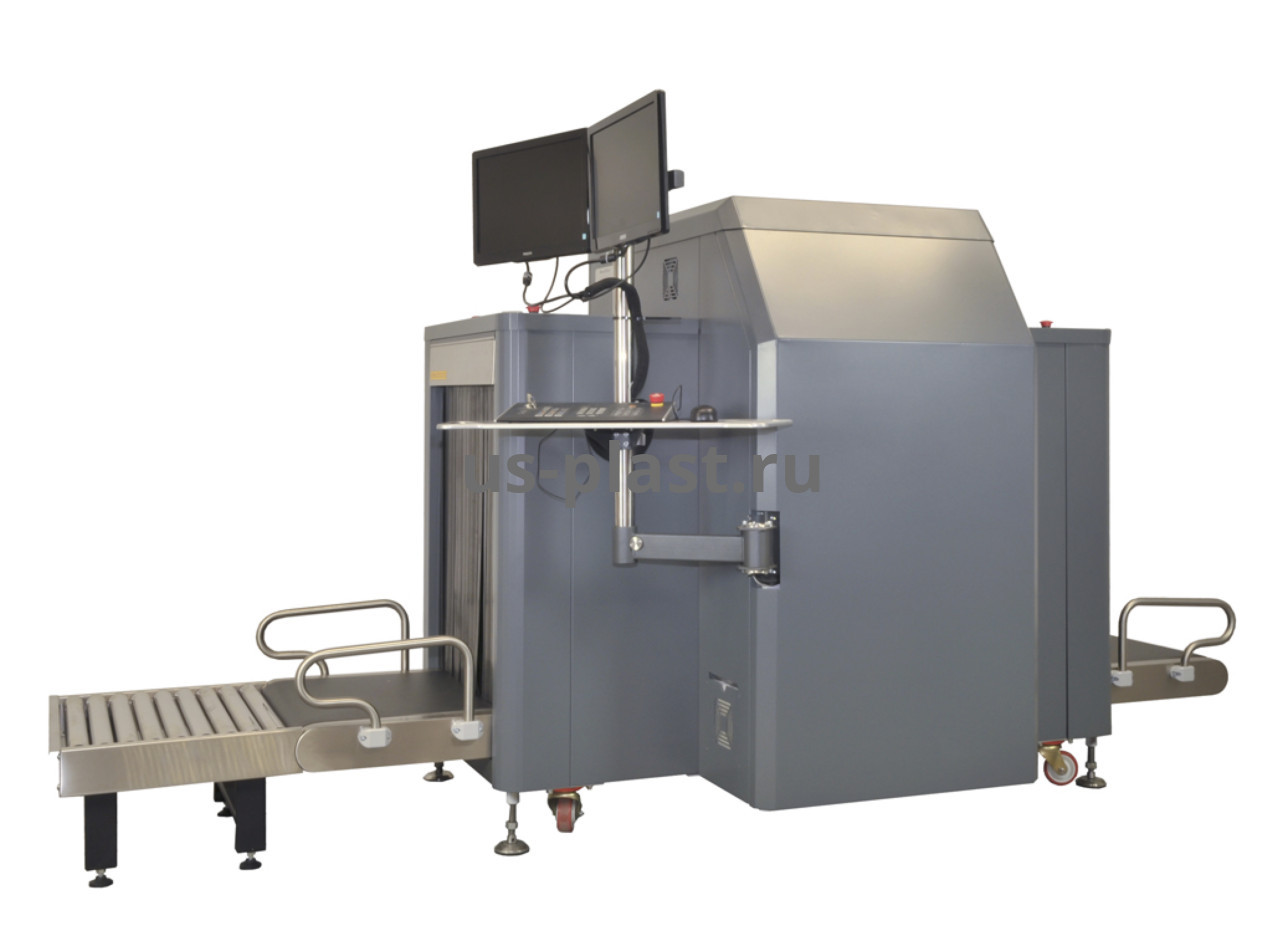

Рентгенотелевизионный интроскоп SmartScan XR 7080D
Производитель: | SmartScan |
SmartScan XR 7080D
Размер туннеля: 690×800 мм
Проникающая способность (сталь) 32 мм
Напряжение на трубке: 140 кВт
Монитор оператора: 2
Производительность досмотра: 180 ед. в час
Интроскоп рентгенотелевизионный конвейерного типа SmartScan XR 7080D является передвижной установкой, предназначенной для стационарного использования. Основу его конструкции составляет досмотровая камера в свинцовой оболочке, представляющая собой туннель, через который посредством ленточного транспортёра могут непрерывно проходить проверяемые грузы и багаж. С камерой сопряжены два генератора рентгеновского излучения с блоками ограничения луча, формирующими веерообразные рентгеновские пучки в двух плоскостях. Также с камерой сопряжён приёмник рентгеновского излучения, позволяющий детектировать от каждой точки сканируемого объекта сразу два рентгеновских луча – с высокой и низкой энергиями. Лучи с низкой энергией возникают благодаря эффекту комптоновского рассеяния. Использование такой, «двухэнергетической технологии» позволяет различать материалы на рентген-изображении на основе значений эффективных атомных номеров.
Объект досмотра перемещается по конвейеру через камеру, пересекая плоскость рентгеновского пучка, падающего на приёмник, и по мере его продвижения, путём пошагового сканирования отдельных частей объекта досмотра, формируется цифровое проекционное рентгеновское изображение всего объекта.
В конструкцию изделия входят также конвейер, автоматизированное рабочее место (далее – АРМ) оператора. В качестве дополнительных опций могут иметься стол, стул оператора АРМ, пульт дистанционного управления и рольганги в дополнение к конвейеру.
Управление работой изделия осуществляется c АРМ, с помощью специального программного обеспечения.
Размеры окна туннеля |
ширина |
690 мм |
||
высота |
800 мм |
|||
Параметры питающей сети |
количество фаз |
однофазная сеть общего назначения |
||
напряжение |
220 В ± 15 % |
|||
частота |
50/60 Гц |
|||
максимальная потребляемая мощность |
1,2 кВт |
|||
Максимальная распределённая нагрузка на конвейер |
200 кг |
|||
Скорость перемещения конвейера |
0,23 ± 0,03 м/с |
|||
Обнаружительная способность (минимальный диаметр медной проволоки, детектируемой изделием) |
нормальный режим работы: 0,1 мм / режим повышенной проникающей способности: 0,08 мм |
|||
Пространственное разрешение |
1,0 (0,5) (пар линий на мм) |
|||
Проникающая способность (сталь 10) |
32 мм |
|||
Производительность досмотра |
180 ед. в час |
|||
Габаритные размеры |
длина 3000 мм / ширина 1310 мм / высота 1610 мм |
|||
Максимальный угол излучения на выходе коллиматора (угол раскрытия) |
62° |
|||
Система охлаждения генератора |
масляная |
|||
Тип анода |
неподвижный |
|||
Фокусное пятно |
0,8 / 0,8 мм |
|||
Фокусное пятно |
0,8 / 0,8 мм |
Требования к климатическим условиям
Условия эксплуатации: |
|
температура окружающего воздуха,°С |
от +5 до +45 |
относительная влажность воздуха при температуре +35 °С, % |
95 |
атмосферное давление, кПа (мм рт. ст.) |
84,0–106,7 (630 – 800) |
Условия транспортирования: |
|
температура воздуха, °С |
от -20 до +50 |
Условия хранения: |
|
температура воздуха, °С |
от -10 до +50 |
максимальная относительная влажность воздуха при температуре +35 °С, % |
98 |
