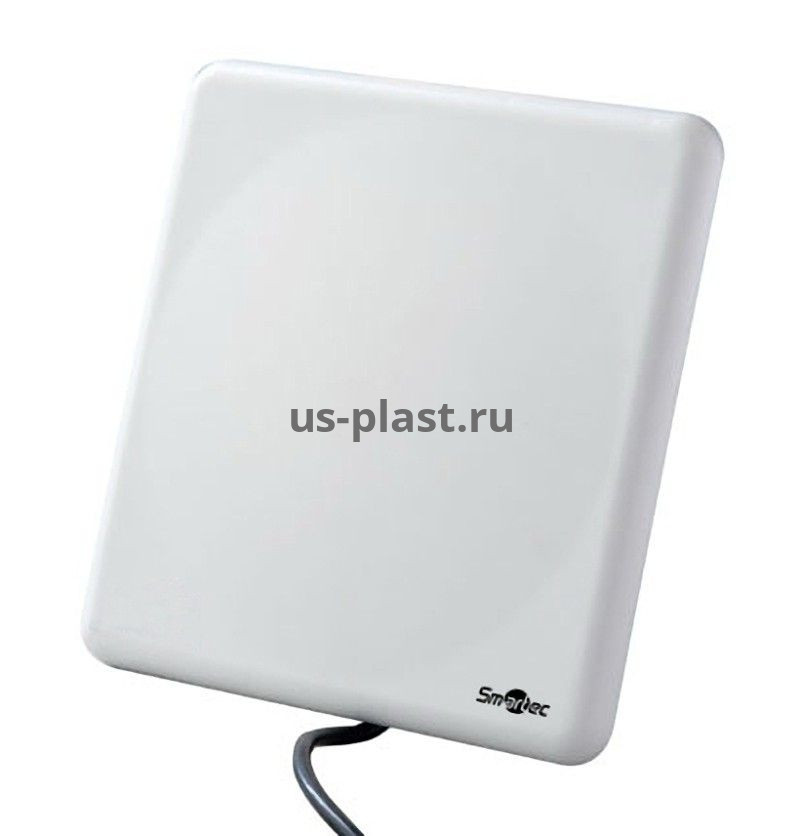

Smartec ST-LR300, считыватель UHF дальнего действия

Считыватель ST-LR300 с встроенной антенной предназначен для работы с UHF картами стандарта ISO-18000-6C, ISO-18000-6B и идеально подходит для решения задач, где требуется большое расстояние считывания, например, для контроля доступа автомобильного транспорта. Считыватель разработан с использованием высокопроизводительного радиочипа IPJ-R2000 с улучшенной фильтрацией радиосигналов, что наряду с высокочувствительной антенной с круговой поляризацией обеспечивает надежное считывание пассивных UHF идентификаторов на расстоянии до 10 м с низкой зависимостью от их пространственного положения.

Считыватель ST-LR300 обеспечивает считывание как EPC кода, так и TID кода. Считывание неизменяемого уникального для каждого идентификатора Smartec TID кода позволяет использовать данный считыватель в приложениях с высоким уровнем безопасности. Выход Виганд 26 или 34 гарантирует совместимость с любой системой контроля доступа, поддерживающей формат Виганд. Наличие интерфейсов Ethernet, RS232, RS485 позволяет интегрировать данный считыватель в различные приложения: логистика, защита библиотечных фондов, безопасность, сельское хозяйство и др.

Настраиваемое расстояние считывания
В отличие от других устройств Smartec, считыватель ST-LR300 обеспечивает прием кода от карт на расстояниях до 10 метров и предназначен, в основном, для организации контроля доступа автотранспорта. Благодаря высокопроизводительному радиочипу IPJ-R200, считыватель дальнего действия имеет улучшенную фильтрацию радиосигналов, что обеспечивает его высокую чувствительность, помехоустойчивость и надежность распознавания УВЧ-меток. При необходимости, радиус действия ST-LR300 можно уменьшить, когда требуется отстроиться от различных сигналов автотранспорта, проезжающего вблизи точки доступа (например, рядом проходит дорога).

Обеспечение защиты информации
Память УВЧ-карт, с которыми работает данный считыватель, разделена на несколько пользовательских полей (EPC) и одно заводское (TID). Поскольку ультравысокочастотная технология создавалась для «открытой» идентификации, то пользовательские поля таких карточек не имеют надежной защиты от несанкционированного считывания и записи. Поэтому при работе в рамках СКУД целесообразно использовать считыватель дальнего действия для распознавания данных, записанных в TID-разделах транспондеров. В данных полях хранится информация, записанная в заводских условиях (серийный номер чипа) и неподдающаяся изменениям.

Надежность идентификации в 10 м радиусе
Высокочувствительная антенна, встроенная в считыватель Smartec ST-LR300, имеет круговую диаграмму направленности и  обеспечивает надежный прием сигналов от пассивных УВЧ-меток/карт. Благодаря такой антенне, считыватель дальнего действия может «увидеть» карты независимо от их пространственного положения, т.е. даже если они попадают в область действия ST-LR300 в положении «ребром», их код будет корректно считан и передан в систему для дальнейшей обработки и принятия решения о доступе. В некоторых случаях возможна автономная работа устройства дальнего действия, для этого необходимо задать фильтр по входным данным от идентификаторов.

Совместимость ST-LR300 со СКУД различных производителей
Благодаря наличию интерфейса Виганд 26 или 34, считыватель может быть интегрирован в любую систему контроля доступа, поддерживающую данный формат. Этот простой проводной интерфейс используется для того, чтобы «связать» считыватель дальнего действия с контроллером СКУД, а числа 26 (34) означает количество бит в посылке: 24 (32) бита кода и 2 бита контроля на четность. Для подключения устройства используется трехпроводная шина, связь в этом случае односторонняя, а передача ведется короткими импульсами и инициируется в момент обнаружения карты в зоне действия ридера.

Возможность интеграции ST-LR300 в другие приложения
Помимо выхода Виганд, данный считыватель оснащен интерфейсами Ethernet, RS232 и RS485, через которые он может быть интегрирован в различные приложения. Например, его можно использовать в логистике для контроля за перемещением грузов на складах, кроме того, считыватель дальнего действия поможет защитить библиотечные фонды, а также отследить передвижение животных на сельскохозяйственных объектах. Иными словами, это устройство может быть полезно везде, где необходимо одновременное считывание большого числа идентификаторов и дальность действия не больше 10 метров. При этом для полноценной интеграции производитель предлагает ST-LR300 совместно с SDK, позволяющим полностью реализовать его широкий функционал.

Надежная работа в уличных условиях
Поскольку считыватель предназначен, в основном, для ограничения проезда автотранспорта, он изначально рассчитан на работу в уличных условиях и стабильно распознает УВЧ-метки при температурах окружающей среды от -35 до +60 град. С и влажности от 5 до 95%. Кроме того, считыватель дальнего действия оснащен влаго- пылезащищенным корпусом с классом IP65, поэтому он полностью защищен от проникновения пыли и от водяных струй с любого направления.

Основные характеристики:

• Считыватель поддерживает UHF карты стандарта ISO-18000-6C, ISO-18000-6B
• Настраиваемые расстояние считывания до 10 м, расстояние записи до 6 м
• Использование высокопроизводительного радиочипа R2000 с улучшенной фильтрацией
• Одновременное считывание до 100 идентификаторов
• Комплектуется кронштейном крепления на столбе
• Звуковая индикация
• Программируемый релейный выход
• Влаго/пылезащищенный корпус

• Считыватель: UHF, 865-868 МГц

• Расстояние чтения/записи: до 10/6 м

• Радиочип: R2000

• Антенна: круговая поляризация, 9 дБи

• Радиоинтерфейс: ISO-18000-6C, ISO-18000-6B

• Питание: 12 В (постоянный ток), не более 1 А

• Интерфейсы: Ethernet, RS232, RS485, Виганд26/34

• Выход: реле, 1А 24В (постоянный ток)

• Класс защиты: IP65

• Диапазон рабочих температур: от -35 до +60°С

• Диапазон рабочей влажности: 5% – 95%

• Вес: 2,6 кг

• Кронштейн: крепление на трубе 40 – 50 мм, входит в комплект

• Габариты: 306х306х80 мм⁠
