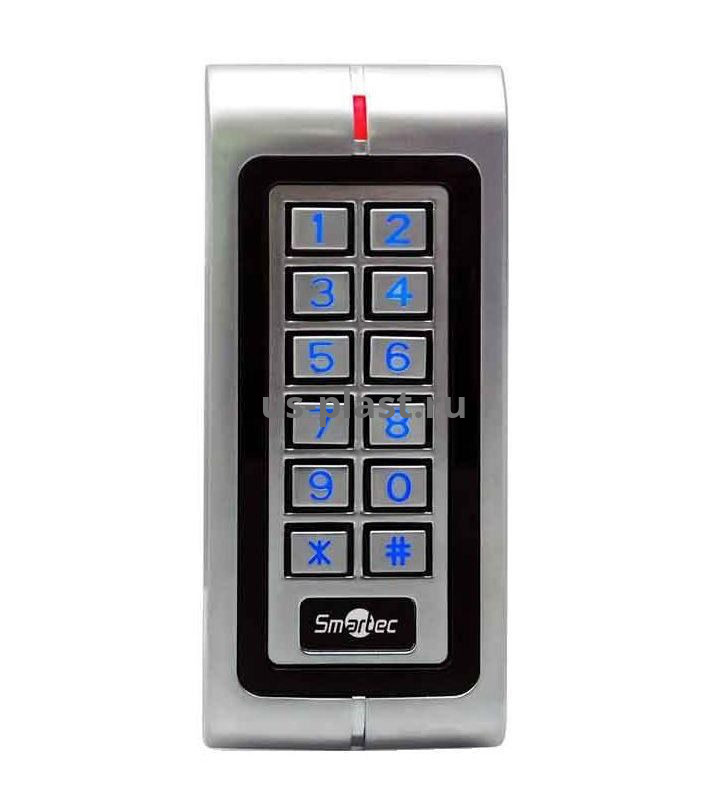

Smartec ST-SC040K, автономный контроллер с клавиатурой

ST-SC040K представляет собой устройство, предназначенное для организации автономной однодверной системы доступа. Оно объединяет в одном корпусе контроллер СКУД и кодонаборную клавиатуру для ввода идентификационных кодов сотрудников или посетителей. Память контроллера рассчитана на хранение информации о 200 пользователях системы СКУД, а для подключения кнопки запроса на выход и датчика положения двери контроллер снабжен специальными выходами. Кроме того, ST-SC040K работает в режиме однофакторной идентификации, имеет класс влаго- и пылезащищенности IP68, ударопрочный прочный корпус из цинкового сплава и рассчитан для эксплуатации на улице.

Совместная работа с электрозамком и кнопкой выхода
Контроллеры ST-SC040K оснащены релейным выходом для управления электрозамком двери, защищаемой СКУД, время разблокировки которого может быть запрограммировано. При необходимости, система СКУД может принимать управляющий сигнал с кнопки выхода, которая устанавливается внутри защищаемого помещения. При нажатии на эту кнопку автономная система формирует команду на разблокировку дверного замка и персонал или посетители могут беспрепятственно покинуть помещение.

Важно отметить, что данный контроллер СКУД имеет нормально-замкнутый (НЗ) и нормально-разомкнутый (НР) контакты для управления работой электрозамка. НР контакт необходимо использовать для подключения замка, который должен открываться при подаче на него питания и блокироваться при его отключении. В случае применения замка с противоположным принципом работы, система СКУД должна использовать НЗ контакт. Кроме того, при подключении к ST-SC040K электрически управляемого замка, необходимо параллельно ему встроить в цепь защитный диод.

Наличие средств самозащиты и сигнализации
Для обнаружения несанкционированного вскрытия корпус контроллер СКУД снабжен светочувствительным сопротивлением. При демонтаже корпуса с монтажного основания система СКУД автоматически включит световую или звуковую индикацию, а также активирует тревожный выход, к которому можно подключить, например, сирену. По истечении запрограммированного времени система автоматически сбросит тревогу, или же сброс может быть выполнен после успешной идентификации пользователя.

Программирование СКУД с помощью клавиатуры
Клавиатура ST-SC040K используется не только для ввода идентификационного кода пользователями, но и для программирования системы. При введении мастер-кода и нажатии специально выделенных кнопок клавиатуры, в память контроллера можно ввести персональные коды новых пользователей (до 200), а также удалить те коды, которые система СКУД больше не использует. Кроме того, ST-SC040K позволяет выполнить смену кода в дежурном режиме, а при необходимости удалить из памяти СКУД всех пользователей. С помощью клавиатуры можно также запрограммировать обработку тревог и условия срабатывания звуковой индикации.

Поддержка световой и звуковой индикация состояния системы
Текущее состояние автономной СКУД всегда можно определить по светодиодным индикаторам, которые сигнализируют о наличии электропитания и идущем процессе обмена данными. Кроме того, система СКУД позволяет настроить встроенный зуммер на срабатывание при удержании двери в открытом положении более 1 минуты или при ее взломе. Также звуковой сигнал система инициирует в случае выявления попыток подбора кода (в течение 10 минут 10 раз введена неверная последовательность знаков).

Стабильная работа при дожде или морозе
Данная модель контроллера СКУД имеет высокий уровень защиты от атмосферных осадков и может эксплуатироваться как в уличных условиях, так и внутри помещений, поскольку рассчитана на работу в диапазоне температур от -30 до +60 градусов Цельсия при влажности до 95%. Кроме того, эта система СКУД оснащена прочным влаго- и пыленепроницаемым металлическим корпусом с классом защиты IP68, а на ее плату нанесено покрытие из полимерных смол, которое защищает электронику системы от неблагоприятных воздействий окружающей среды.

Особенности Smartec ST-SC040K:

• Металлический влаго/пылезащищенный корпус с классом защиты IP68

• Режим идентификации: КОД

• Длина кода 4-6 знаков

• Режим активации реле: импульс

• Световая индикация (СИД зеленый, красный, желтый)

• Звуковая индикация (Зуммер)

• Программируемые время для реле замка, тревожный выход, сигнал состояния двери

• Входы для подключения кнопки выхода и датчика положения двери

• Датчик вскрытия на базе фоторезистора

• Мембранная клавиатура с металлическими клавишами

• Тревожный выход для подключения извещателей

• Программирование с помощью встроенной клавиатуры

• Число пользователей: 200

• Время срабатывания реле замка: 1 – 99 с

• Время срабатывания тревоги: 0 – 3 мин

• Клавиатура: 2х6

• Питание: 12-24 В постоянного тока, не более 80 мА

• Входы: 1 вход для датчика положения двери, 1 вход для кнопки выхода

• Выходы: 1 тревожный выход, открытый коллектор, до 3А/12 В (DC)

• Реле: 3А, 12 В (постоянный ток)

• Диапазон рабочих температур: от -30 до +60 °С

• Диапазон рабочей влажности: 10% - 90%

• Габариты: 134 x 58 x 26 мм

• Вес: 500 г
