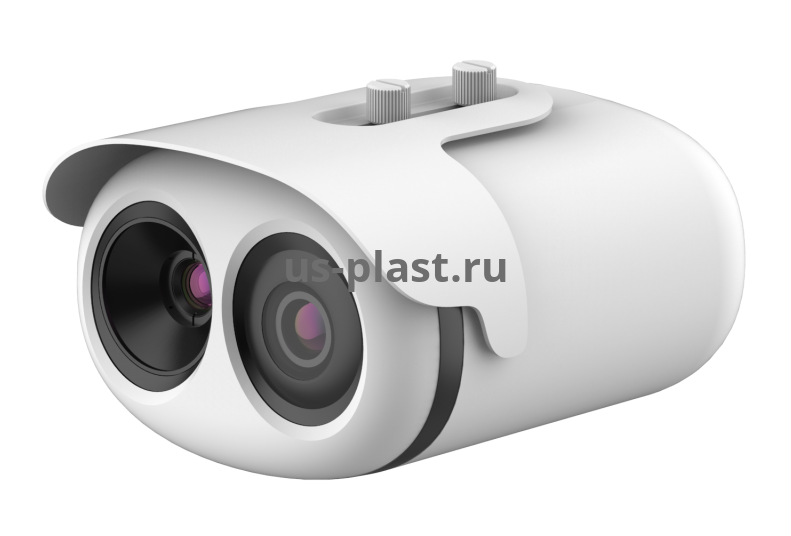

Smartec STX-IP23TM, камера-тепловизор для измерения температуры бесконтактным методом
- Производитель: Smartec
Разрешение тепловизора 400×300 пикс.
Чувствительность тепловизора 40 мК
8 мм фиксированный объектив тепловизора
Разрешение IP-камеры 2 МР
2.7 – 12 мм моторизованный объектив IP-камеры
Точность измерения температуры 0.3 °C
Время отклика при измерении 30 мс
17 цветных палитр отображения
Комплекс STX-IP23TM выполняет бесконтактное измерение температуры тела одновременно с распознаванием лиц людей в потоке. Устройство с высокой точностью измеряет температуру до 45 человек в кадре, даже если они используют медицинские маски. Это позволяет эффективно решать задачи температурного контроля в образовательных учреждениях, на объектах здравоохранения, транспорта, промышленности и торговли.
Особенности STX-IP23TM
- Интегрированная конструкция камеры и калибровочного элемента (черного тела)
- Измерение температуры и распознавание лиц на расстоянии 3-5 м в реальном времени
- До 45 измерений в одном кадре
- Точность измерения температуры 0.3 °C
- Разрешение тепловизора: 400х300 пикс.
- Чувствительность ≤ 40 мК
- 2 Мп IP-камера видимого диапазона с моторизованным объективом 2.7-12 мм

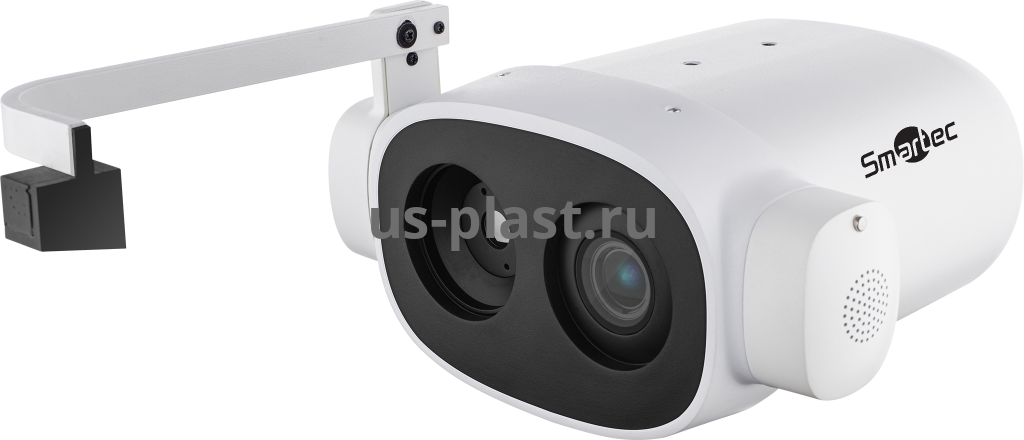

В корпусе интегрированной конструкции сочетаются тепловизионный модуль на основе неохлаждаемого микроболометра IRFPA, IP-камера видимого диапазона с варифокальным объективом, калибровочный элемент (черное тело). Тепловизор с высокой скоростью определяет температуру людей в движении, а камера формирует четкое изображение лиц для внесения в базу данных. Если фиксируется превышение порогового значения температуры, STX-IP23TM немедленно передает сигнал тревоги.
Постоянный мониторинг и анализ
Дистанционный контроль температуры имеет жизненно важно значение, поэтому комплекс сконструирован для работы в режиме 24/7. Распознавание состояния объектов по их тепловому излучению позволяет без промедления обнаруживать потенциальные опасности, исходящие не только от людей, но и от технологического оборудования. Встроенная видеоаналитика помогает фиксировать тревожные изменения в поле зрения камеры. Поступающие данные автоматически анализируются, и пользователи получают всю необходимую информацию для принятия решений.
Возможность передачи аудио и видео
Видеоизображение от камеры передается несколькими настраиваемыми потоками. STX-IP23TM использует один IP-адрес на 2 канала. При необходимости звукового сопровождения видео, например, для оповещения при превышении пороговой температуры, к аудиовходу и выходу устройства подключаются микрофон и динамик. Данные могут записываться на встраиваемую карту памяти, жесткие диски видеорегистратора, сервера или ПК, на сетевое хранилище NAS. Для управления видеокомплексом в комплекте предусмотрено клиентское программное обеспечение. С его помощью задаются температурные пороги формирования тревоги, действия по тревоге (создание снимка, внесение лица в базу и пр.). Также STX-IP23TM свободно интегрируется со многими VMS по ONVIF.
Простые правила установки STX-IP23TM
Чтобы сделать мониторинг температуры максимально точным и корректным и упростить калибровку видеокомплекса, рекомендуется устанавливать STX-IP23TM по правилам. Оптимальное расстояние между камерой и калибровщиком 3-5 метров. Оба устройства располагаются на одной высоте от пола (2,2 – 2,3 м) в пределах прямой видимости. Камера может размещаться под наклоном к плоскости измерения.
Комплектация
Устройство STX-IP23TM поставляется полностью готовым к работе в комплекте с настенным кронштейном.
Комплекс работоспособен при температурах от
0 до +35 °C. Возможен выбор вариантов стационарного или мобильного развертывания.
| Параметры | Значения | ||
|---|---|---|---|
| Технические характеристики тепловизионной камеры: |
|
||
| Тип детектора: | Неохлаждаемый микроболометр IRFPA | ||
| Эффективные пиксели: | 400 х 300 (25к/с) | ||
| Шаг пикселя: | 17 мкм | ||
| Чувствительность: | 40 мК @F1.0, 300 K | ||
| Спектральный диапазон: | 8 -14 мкм | ||
| Настройка изображения: | Полярность LUT/ DVE/ Зеркало/ FCC/ /3D DNR Яркость/Контраст/ ROI | ||
| Цветовая палитра: | Черный теплый/белый теплый/радуга/оттенки красного, 17 цветовых режимов | ||
| Управление фокусировкой: | Ручная фокусировка | ||
| Фокусное расстояние: | 8 мм | ||
| Диафрагма: | F1.0 | ||
| Угол обзора: | 46° по горизонтали; 35° по вертикали | ||
| Технические характеристики камеры видимого диапазона: | |||
| Матрица: | 1/2,8’’ КМОП-матрица Sony | ||
| Эффективное разрешение: | 1920 х 1080 (25к/с) | ||
| Скорость затвора: | 1/5 -1/20000 с | ||
| Широкий динамический диапазон: | True WDR 120dB | ||
| Мин. Освещенность: |
|
||
| Цвет: | 0.1 лк @(F1.2, AGC ON) | ||
| Ч/Б: | 0.01 лк @ (F1.2, AGC ON) | ||
| Соотношение сигнал/шум: | Более 55 дБ | ||
| Объектив: | 2.7-12 мм, моторизованный | ||
| Диафрагма: | F1.6 - F2.9 | ||
| Угол обзора: | гор. 89° - 33°, верт. 48° - 18° | ||
| Общие характеристики: |
|
||
| Количество измерений температуры в кадре: | до 45 | ||
| Зоны интереса: | 8 Зон | ||
| Маскирование: | 4 области | ||
| Сигнал тревоги о температуре: | Превышение абсолютного порога | ||
| Точность измерений: | ±0.3 °C (зависит от интенсивности излучения, расстояния, температуры окружающей среды и т.д.) | ||
| Диапазон измерения температуры: | -20 ~ 60 °С | ||
| Рекомендуемое расстояние обнаружения: | 3-5 м. | ||
| Ethernet: | RJ-45 (10/100Base-T) | ||
| Протоколы: | IPv4/IPv6, HTTP, RTSP/RTP/RTCP, TCP/UDP, DHCP, DNS, PPPOE, SMTP, SIP, 802.1x | ||
| Совместимость: | ONVIF, CGI, SDK | ||
| Макс. кол-во подключений: | 10 Пользователей | ||
| Язык веб-интерфейса: | Английский, русский и др. | ||
| Ethernet: | 1 разъем Ethernet RJ-45 (10/100 Base-T) | ||
| Аудиоинтерфейс: | 1 вход,1 выход | ||
| Тревожные входы/выходы: | 2 трев. входа, 2 трев. выхода | ||
| RS485: | Да | ||
| Кнопка сброса: | Да (встроенная) | ||
| Источник питания: | 12 В пост. тока или POE | ||
| Потребление энергии: | Максимальная мощность 18 Вт | ||
| Рабочая температура: | 0 °С ~ 35 °С | ||
| Класс защиты: | IP66 | ||
| Корпус: | Металл, пластик | ||

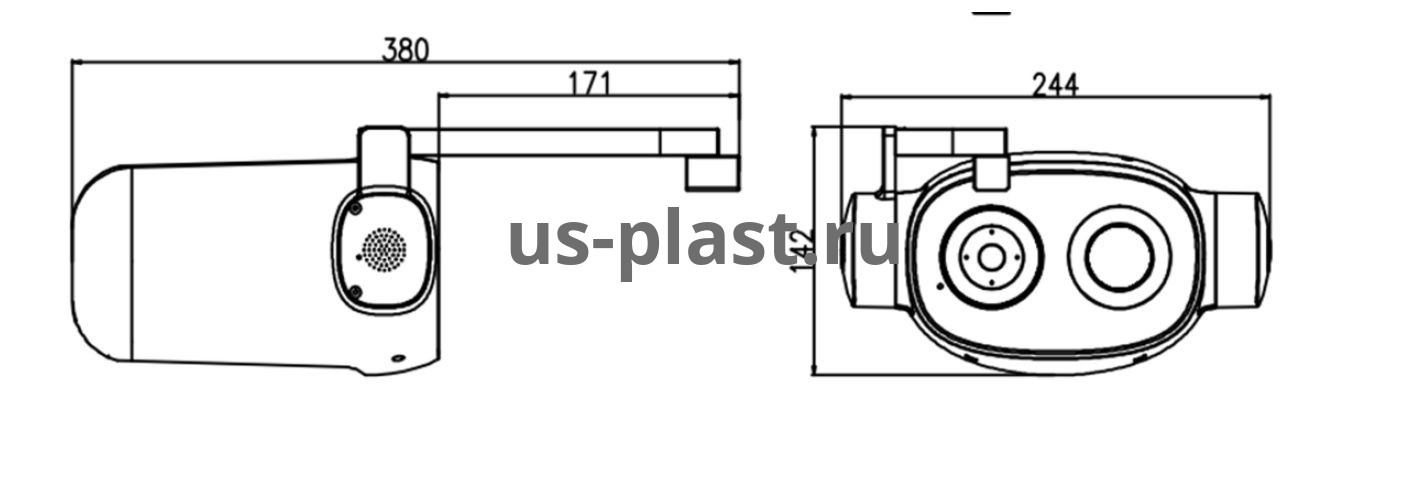

| Размеры: | 380 х 244 х 142 мм | ||
| Вес: | 2,26 кг | ||
