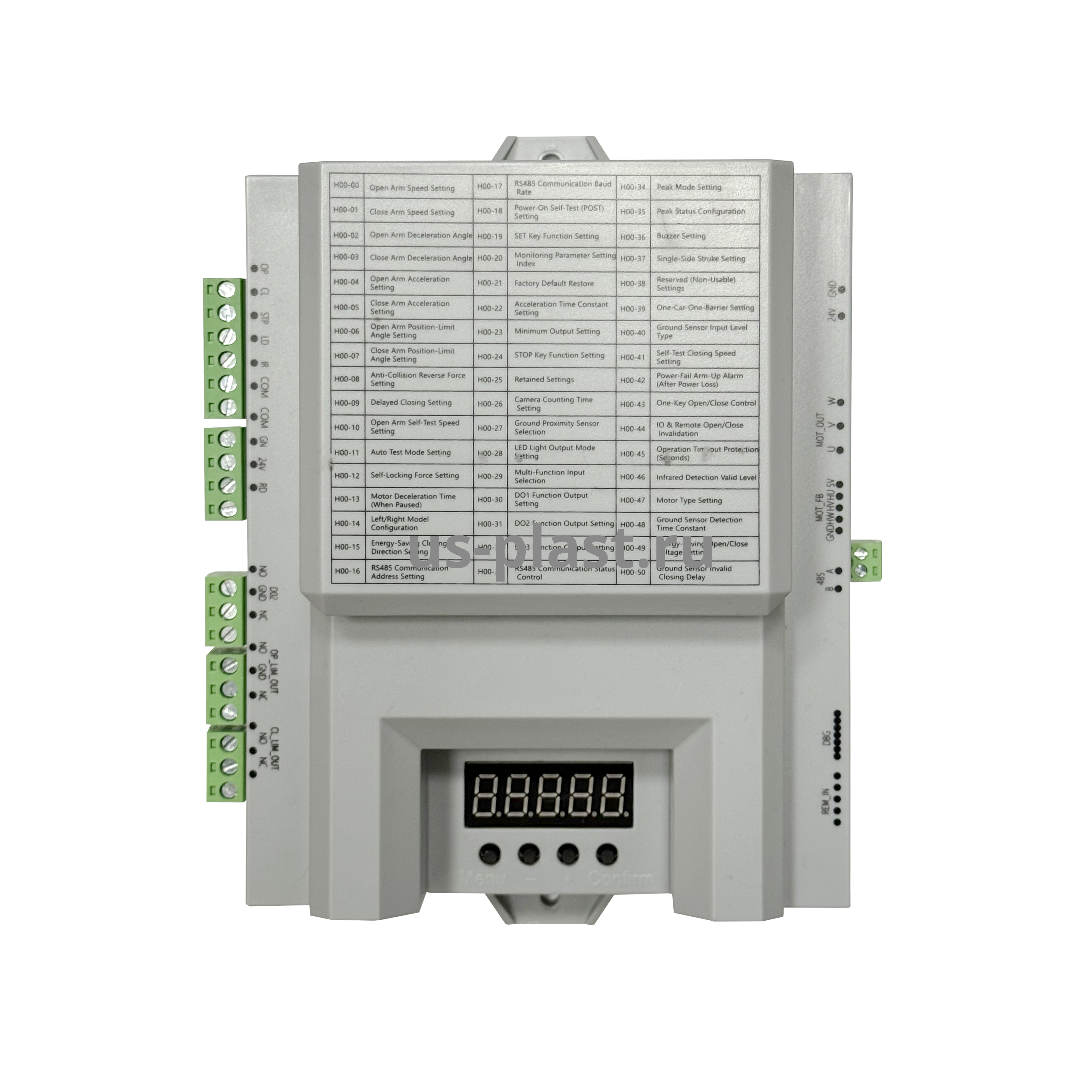

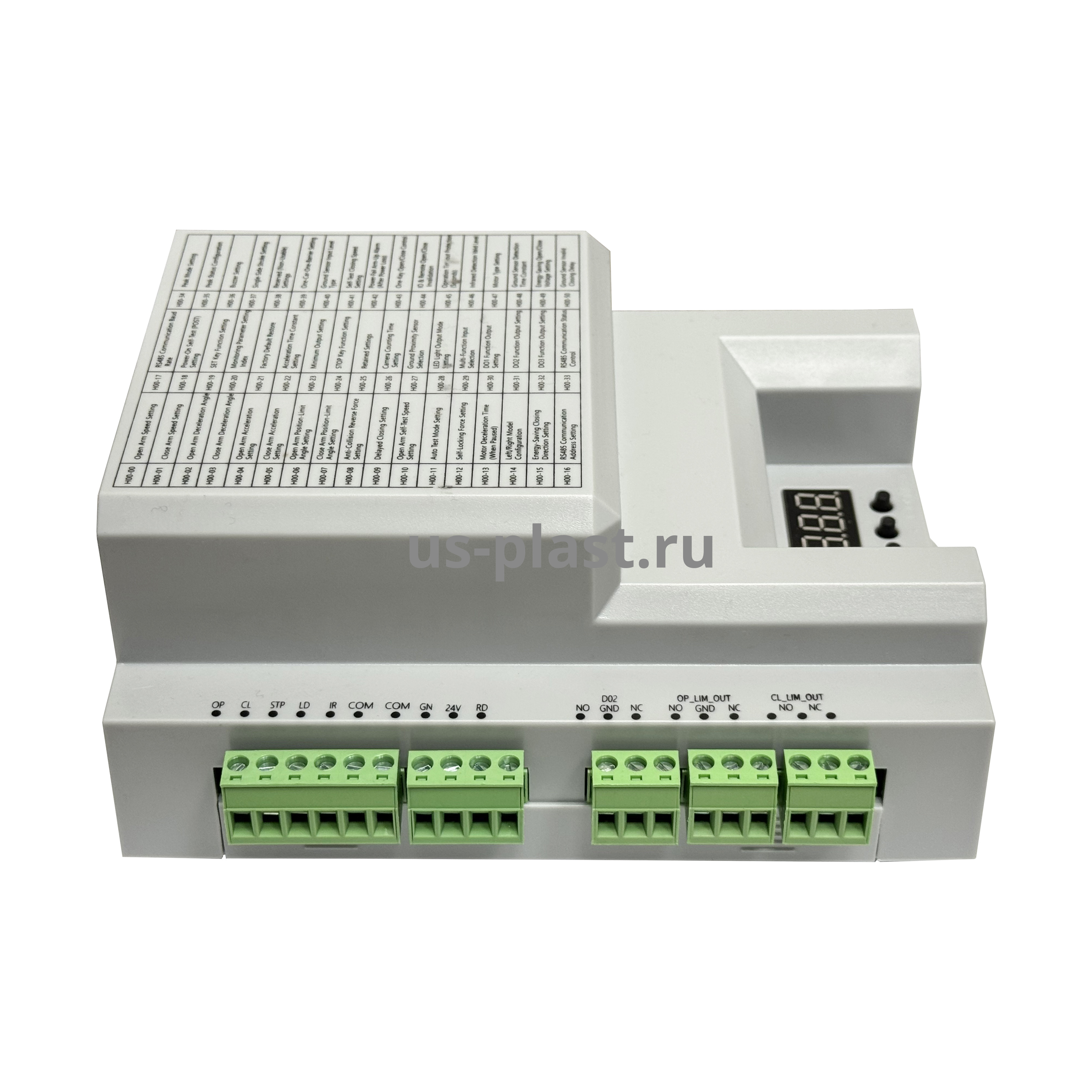

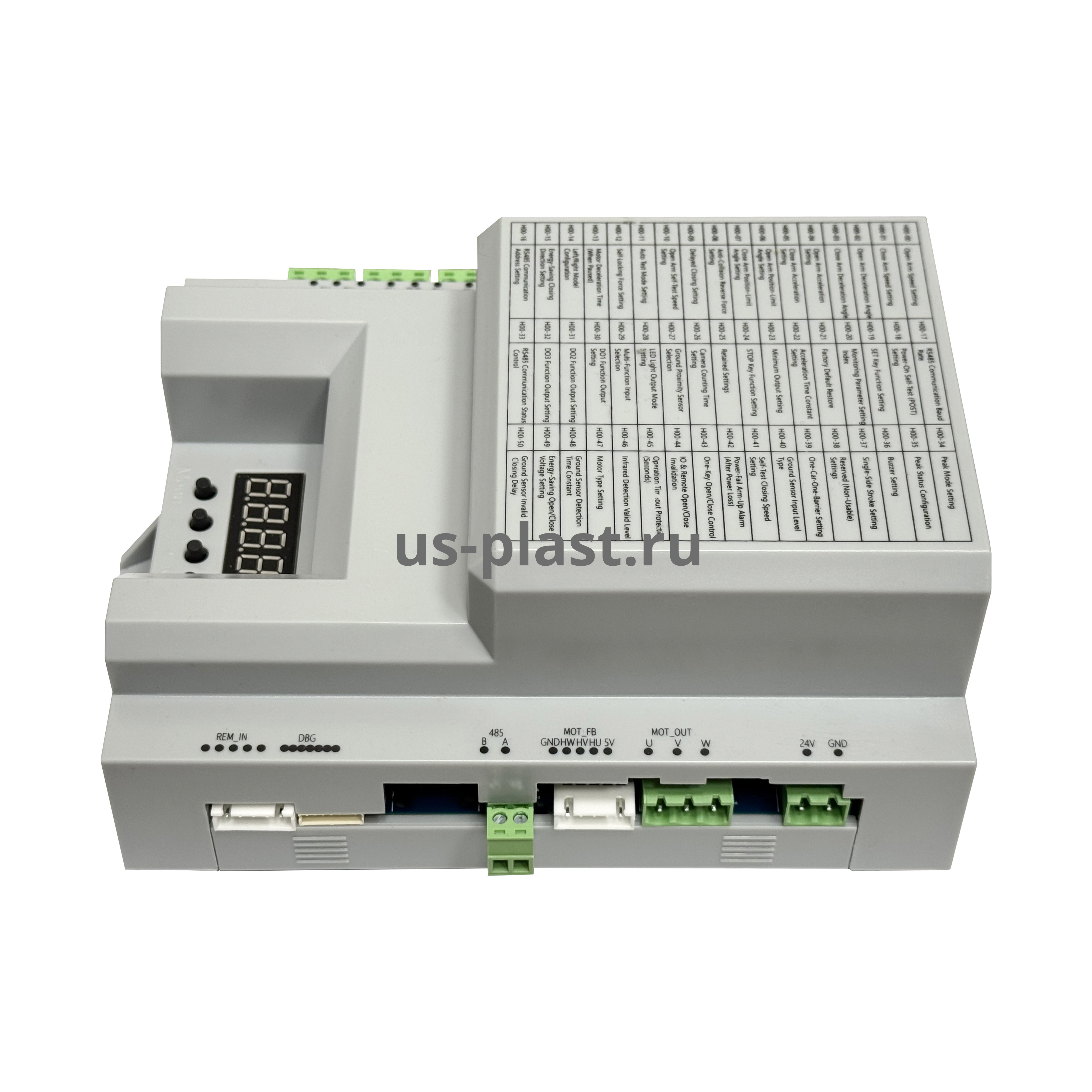

WS-Barrier DZ-2211Z Control board, плата управления шлагбаумом
- Артикул: 13030
- Производитель: US-PLAST
Входное напряжение: DC 24V
Совместимость: шлагбаумы 3-го поколения с бесщёточным двигателем DZ-2211Z
WS-Barrier DZ-2211Z Control board - плата управления автоматическими шлагбаумами 3-го поколения с бесщёточным двигателем DZ-2211Z.
Плата управления (контроллер) является «мозгом» шлагбаума. Она управляет движением стрелы, обрабатывает сигналы от внешних устройств (петлевой детектор, фотоэлемент, радар, пульт ДУ, кнопки), обеспечивает защитные функции и диагностику.
Функциональные особенности
-
Управление бесщёточным 3-фазным двигателем постоянного тока
-
Плавная регулировка скорости открытия и закрытия (от 1.5 до 6 секунд)
-
Раздельная настройка углов замедления перед крайними положениями (для мягкой остановки)
-
Настройка ускорения при старте движения
-
Автоматическое обучение крайних положений стрелы после подачи питания
-
Режим автоматического закрытия по таймеру (0–90 секунд, шаг 0.1 сек)
-
Функция «умного» автозакрытия с памятью положения после восстановления питания
-
Защита от столкновения — при ударе стрела поднимается
-
Подсчёт проехавших автомобилей с защитой от наезда
-
Режим «одна машина — один подъём» (Anti-tailgate)
-
Выход на светофор (красный/зелёный) — переключение по положению стрелы
-
Выход на светодиодную подсветку стрелы (мигание / постоянное свечение)
-
Сигнальные выходы «Открыто» и «Закрыто» (NO/NC) — для внешних индикаторов
-
Интерфейс RS485 для связи с системой парковки или компьютером (до 32 устройств)
-
Приём 433 МГц пультов с обучаемым кодом (anti-copy, до 30 разных кодов)
-
Ручное обучение и сброс пультов через кнопку на плате или через меню
-
Цифровой дисплей (светодиодный) для отображения параметров и кодов ошибок
-
Кнопки на плате: MENU, +/-, ENTER — для настройки без пульта
-
Самодиагностика с выводом кодов ошибок на дисплей
-
Защита от пониженного напряжения — контроль ниже 22.0V
-
Защита от перегрева силовых ключей
-
Защита от короткого замыкания двигателя
-
Счётчик операций (открытия, закрытия, срабатывания петли, ИК, стоп-сигнала) — до 99 999 999
-
Возможность подключения резервного питания 24V (аккумулятор / суперконденсатор)
-
Энергосберегающий режим в закрытом положении (по выбору)
|
Выходное напряжение |
DC 24V |
||
|
Контактный ток: |
≤ 10A |
||
|
Источник питания |
Внешний блок питания (AC 220V/110V → DC 24V) |
||
|
Интерфейсы ввода (сухой контакт) |
Петлевой детектор |
||
|
Интерфейсы вывода (реле/транзистор) |
Светофор |
||
|
Регулируемые параметры (меню) |
Скорость открытия/закрытия, углы замедления, ускорение, углы открытия/закрытия, чувствительность автовозврата, задержка автозакрытия (0–90 сек), режим автозапуска, самодиагностика |
||
|
Мониторинг (дисплей) |
24 параметра (напряжение, ток, количество операций, ошибки) |
||
|
Коды ошибок |
EFF-01 (Hall), EFF-02 (низкое напряжение), EFF-03 (перегрузка), EFF-04 (зависание), 05 (перегрев), 06 (перенапряжение) |
||
|
Размеры: |
180 х 120 х 37 мм |
||
|
Вес: |
300 г |
||
