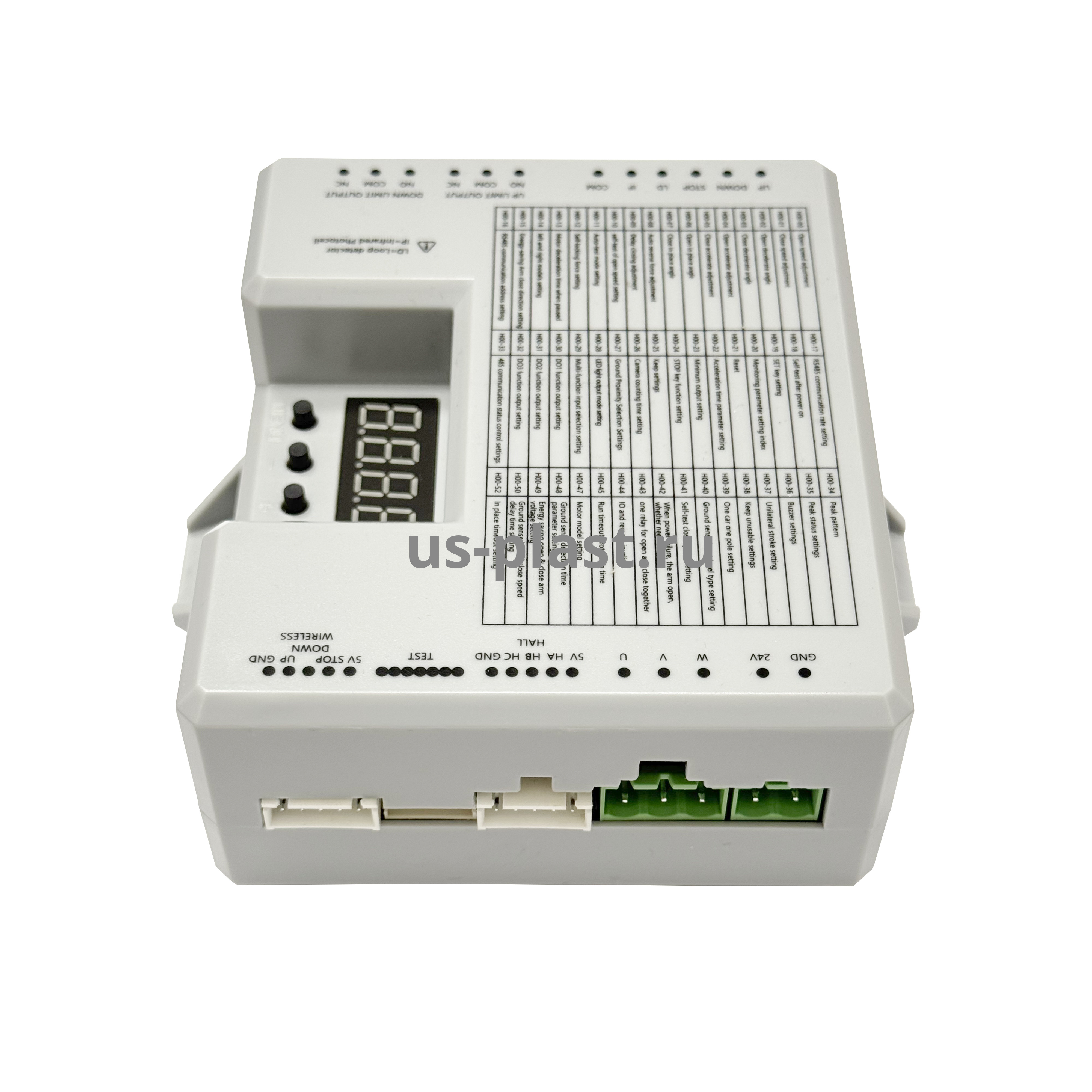

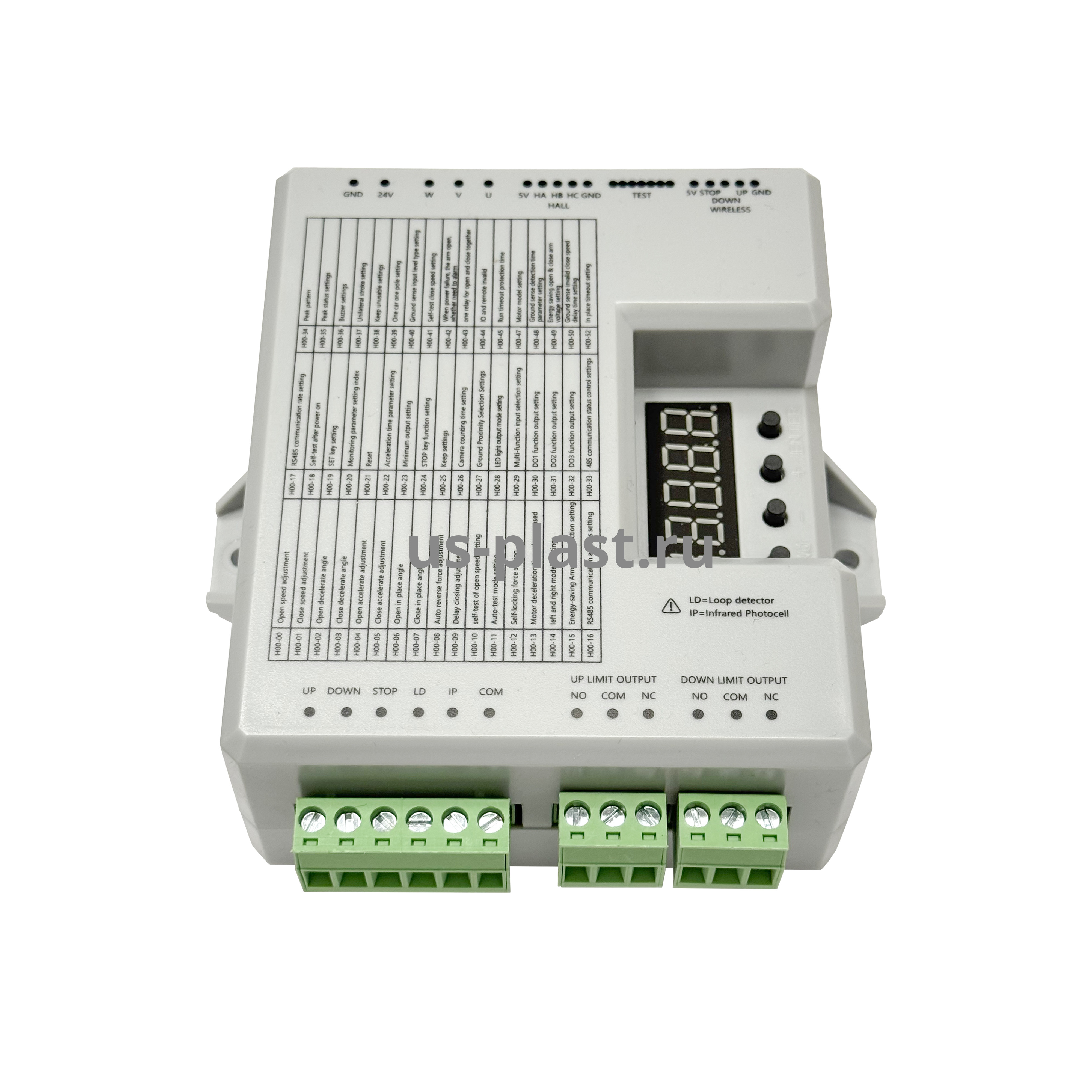

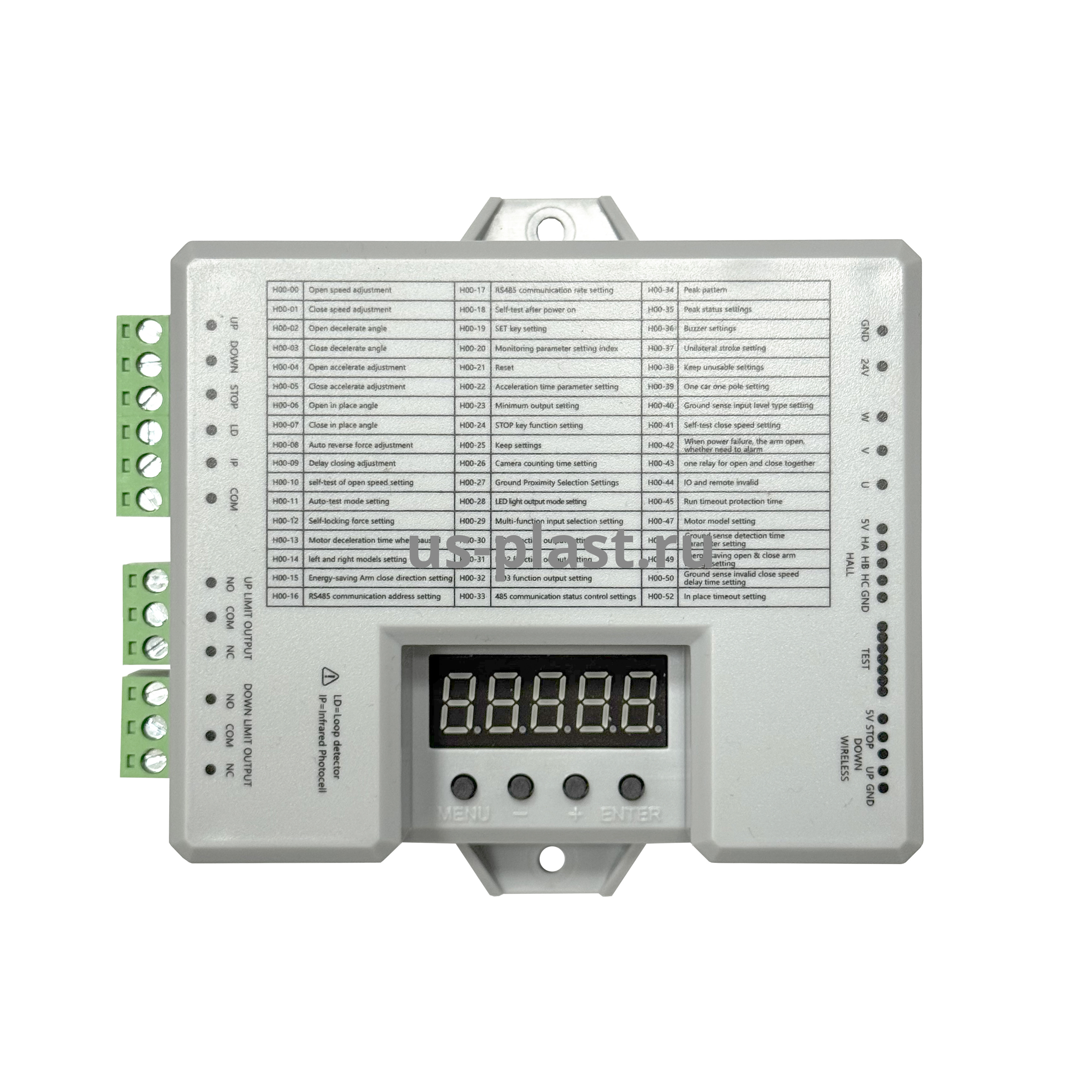

WS-Barrier DZ-2411B Control board, плата управления шлагбаумом
- Артикул: 12847
- Производитель: US-PLAST
Входное напряжение: DC 24V
Совместимость: шлагбаумы 6-го поколения с бесщёточным двигателем DZ-2411B
WS-Barrier DZ-2411B Control board - плата управления автоматическими шлагбаумами 6-го поколения с бесщёточным двигателем DZ-2411B.
Обеспечивает полный цикл управления: подъём и опускание стрелы, обработку сигналов от внешних устройств (петлевой детектор, фотоэлемент, радар, пульт ДУ, кнопки), защитные функции и диагностику. Используется как запасная часть для замены вышедшей из строя платы или для модернизации.
Функциональные особенности
Управление двигателем
- Управление бесщёточным 3-фазным двигателем постоянного тока (6-е поколение)
- Плавная регулировка скорости открытия и закрытия (1.5–8 секунд)
- Раздельная настройка углов замедления перед крайними положениями (для мягкой остановки)
- Настройка ускорения при старте движения
- Настройка левого/правого исполнения шлагбаума через меню (H00-14)
Автоматика и режимы работы
- Автоматическое обучение (self-test) крайних положений стрелы после подачи питания
- Режим автоматического закрытия по таймеру (0–90 секунд, шаг 0.1 сек)
- Три режима автозапуска: отключён, с очисткой памяти, с памятью положения, интеллектуальный
- Энергосберегающий режим в закрытом положении
Защитные функции
- Защита от столкновения (Auto-reverse) — при ударе стрела автоматически поднимается
- Антиудар с петлевым детектором — стрела не опускается при активной петле; если опускалась — поднимается
- Приоритет команды подъёма стрелы над опусканием (безопасность)
- Защита от перегрузки по току
- Защита от пониженного напряжения — контроль ниже 22.0V
- Защита от перегрева силовых ключей
- Защита от короткого замыкания двигателя
- Защита от перенапряжения (Overvoltage Fault)
Входы для внешних устройств (IO)
- Вход для фотоэлемента (IR) — внешний ИК-барьер
- Вход для радара — детектор приближения
- Вход для петлевого детектора (сухой контакт, поддерживается NO/NC)
- Вход для пожарной сигнализации (Fire) — аварийное открытие
- Вход внешней кнопки «Закрыть»
Выходы для внешних устройств (IO)
- Выход на светофор (красный/зелёный) — переключение по положению стрелы
- Сигнальные выходы «Открыто» и «Закрыто» (NO/NC) — для внешних индикаторов
- Интерфейс RS485 для связи с системой парковки или компьютером (до 32 устройств)
Подсчёт автомобилей
- Подсчёт проехавших автомобилей с защитой от наезда
- Режим «одна машина — один подъём» (Anti-tailgate)
- Счётчик операций (открытия, закрытия, срабатывания петли, ИК, стоп-сигнала) — до 99 999 999
Управление с пульта
- Приём 433 МГц пультов с обучаемым кодом (anti-copy, до 30 разных кодов)
- Два способа обучения пультов: через кнопку на приёмнике или через отключение питания
Интерфейс и диагностика
- Цифровой дисплей (светодиодный) для отображения параметров и кодов ошибок
- Кнопки на плате: MENU, +/-, ENTER — для настройки без пульта
- Самодиагностика с выводом кодов ошибок на дисплей
Питание и резервирование
- Возможность подключения резервного питания 24V (аккумулятор / суперконденсатор)
- Функция автоматического открытия при пропадании сети (при наличии резервного питания)
| Номинальное напряжение | DC 24V |
| Номинальный ток | 5 A |
| Входное напряжение (основное) | AC 110V / 220V ±10%, 50/60 Гц (через внешний блок питания) |
| Входное напряжение (резервное) | DC 24V (аккумулятор / суперконденсатор) |
| Рабочая температура | -30°C … +80°C |
| Относительная влажность | ≤ 85% (без конденсации) |
| Класс защиты | IP54 (в корпусе шлагбаума) |
| Интерфейсы ввода (сухой контакт) |
• Вверх / Вниз / Стоп • Петлевой детектор • Фотоэлемент (IR) • Радар (антистолкновение) • Пожарная сигнализация (Fire) • Закрыть (Close) • Подсчёт автомобилей (Counting) |
| Интерфейсы вывода (реле/транзистор) |
• Светофор (Traffic Light) • Сигнал «Открыто» / «Закрыто» (NO/NC) • RS485 (A/B, до 32 устройств) |
| Регулируемые параметры (меню) | Скорость открытия/закрытия (25–95), углы замедления (5–40°), ускорение (1–20), углы открытия/закрытия (1–30°), чувствительность автовозврата (7–13), задержка автозакрытия (0–90 сек, шаг 0.1 сек), режим автозапуска, самодиагностика |
| Мониторинг (дисплей) | 24 параметра (напряжение, ток, количество операций, ошибки, состояние датчиков) |
| Коды ошибок | EFF-01 (Hall), EFF-02 (низкое напряжение <22.0V), EFF-03 (перегрузка по току), EFF-04 (зависание), 05 (перегрев), 06 (перенапряжение) |
| Габариты платы | Стандартный размер под корпус шлагбаума 6-го поколения |
| Вес | 300 г |
| Совместимость | Шлагбаумы 6-го поколения с бесщёточным двигателем DZ-2411B |
