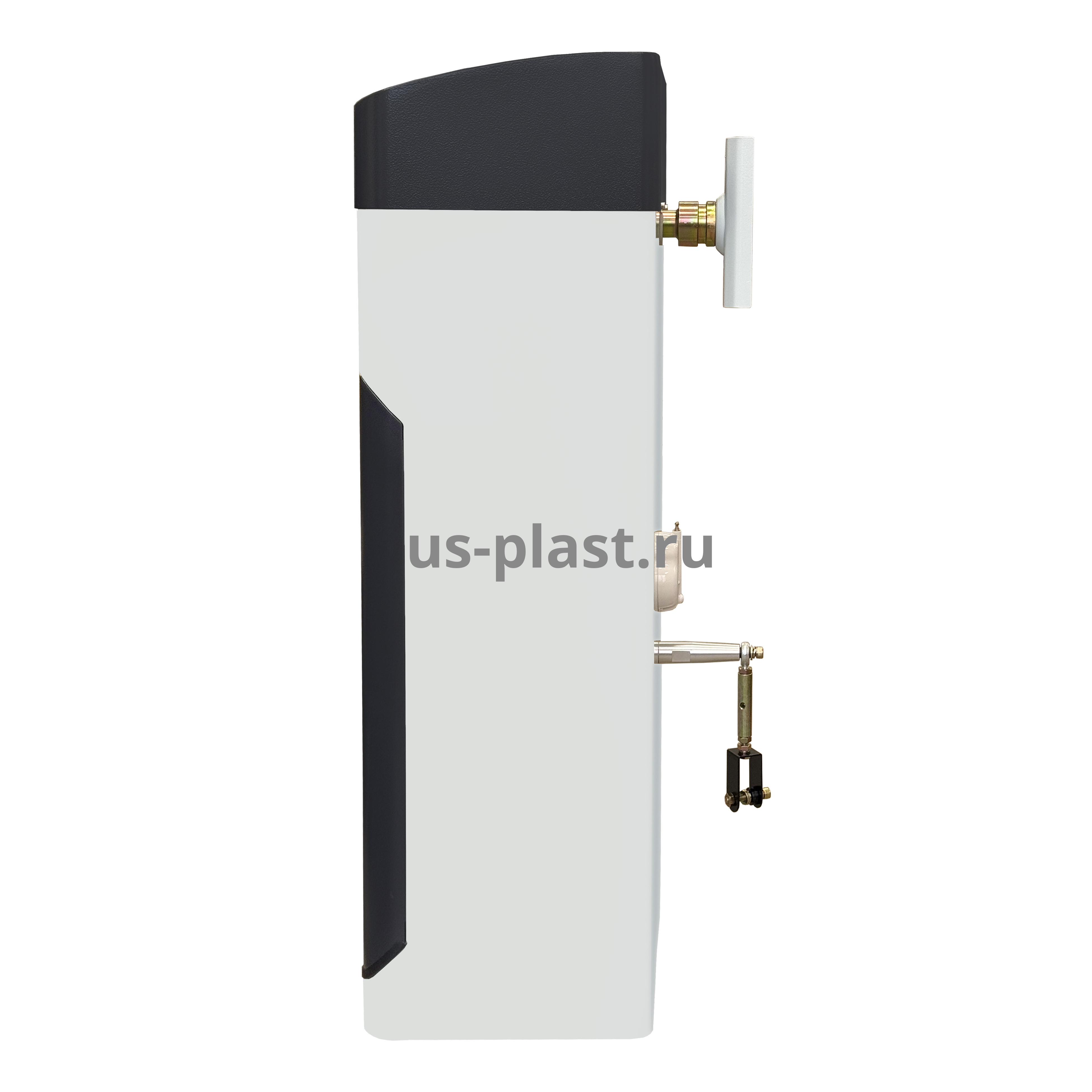

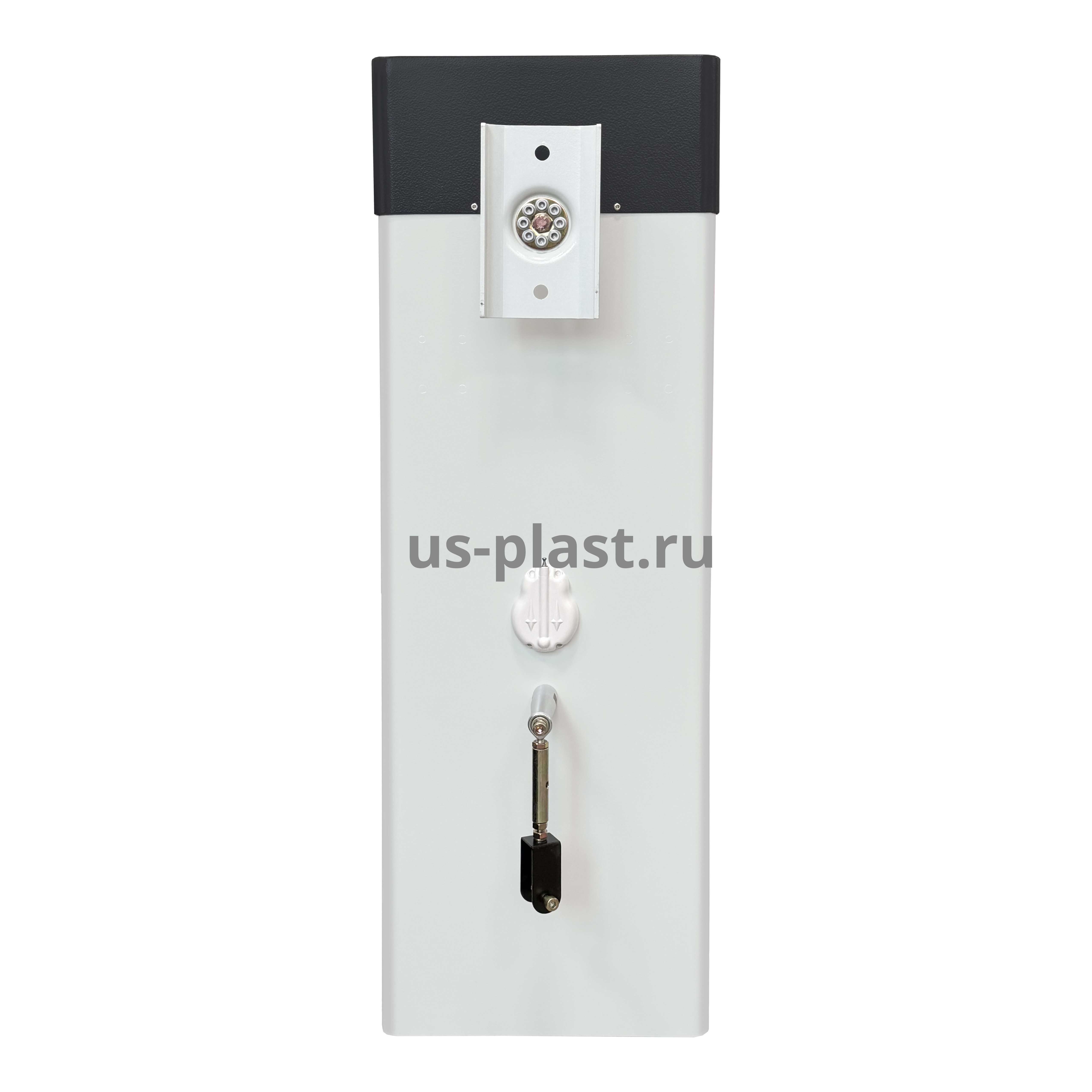

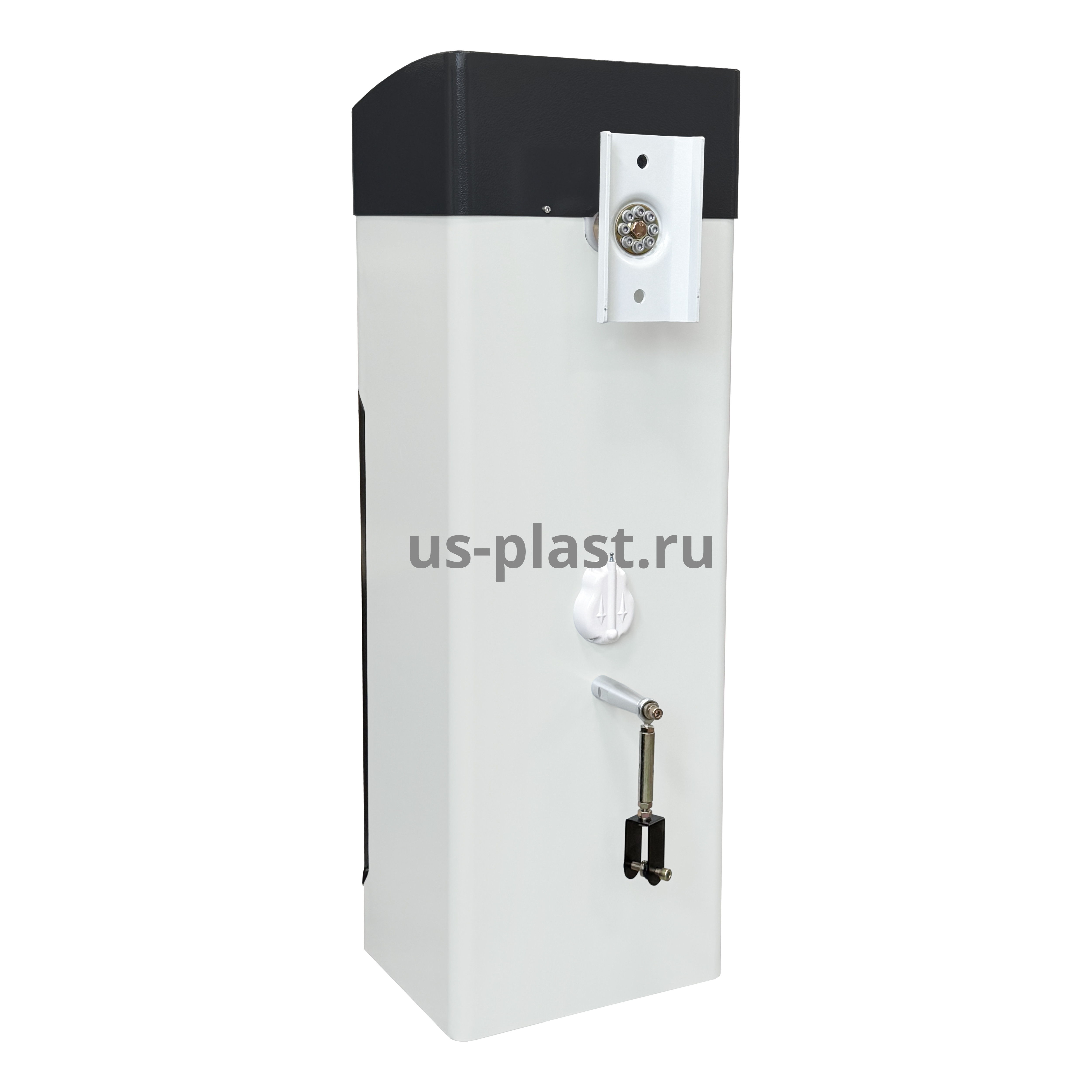

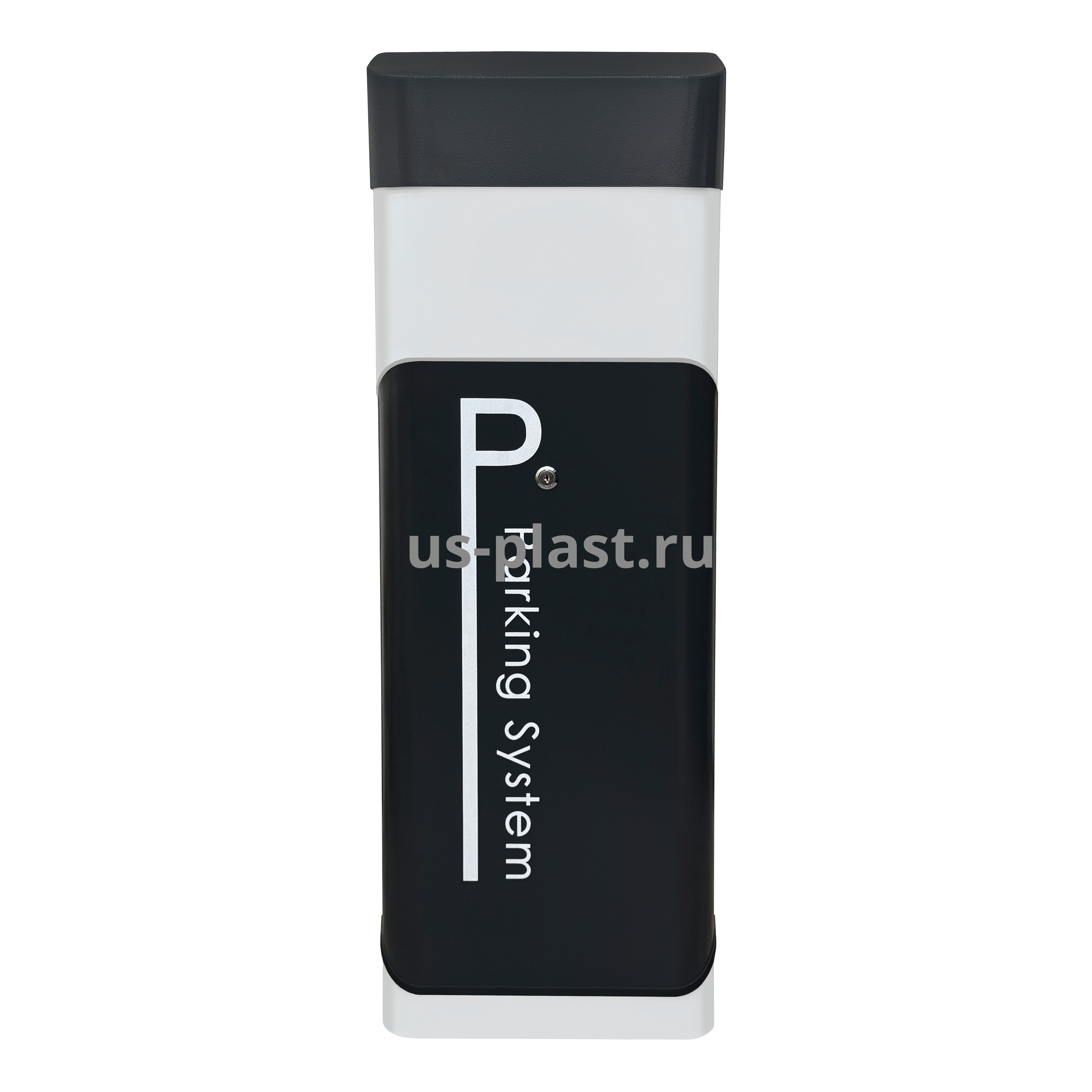

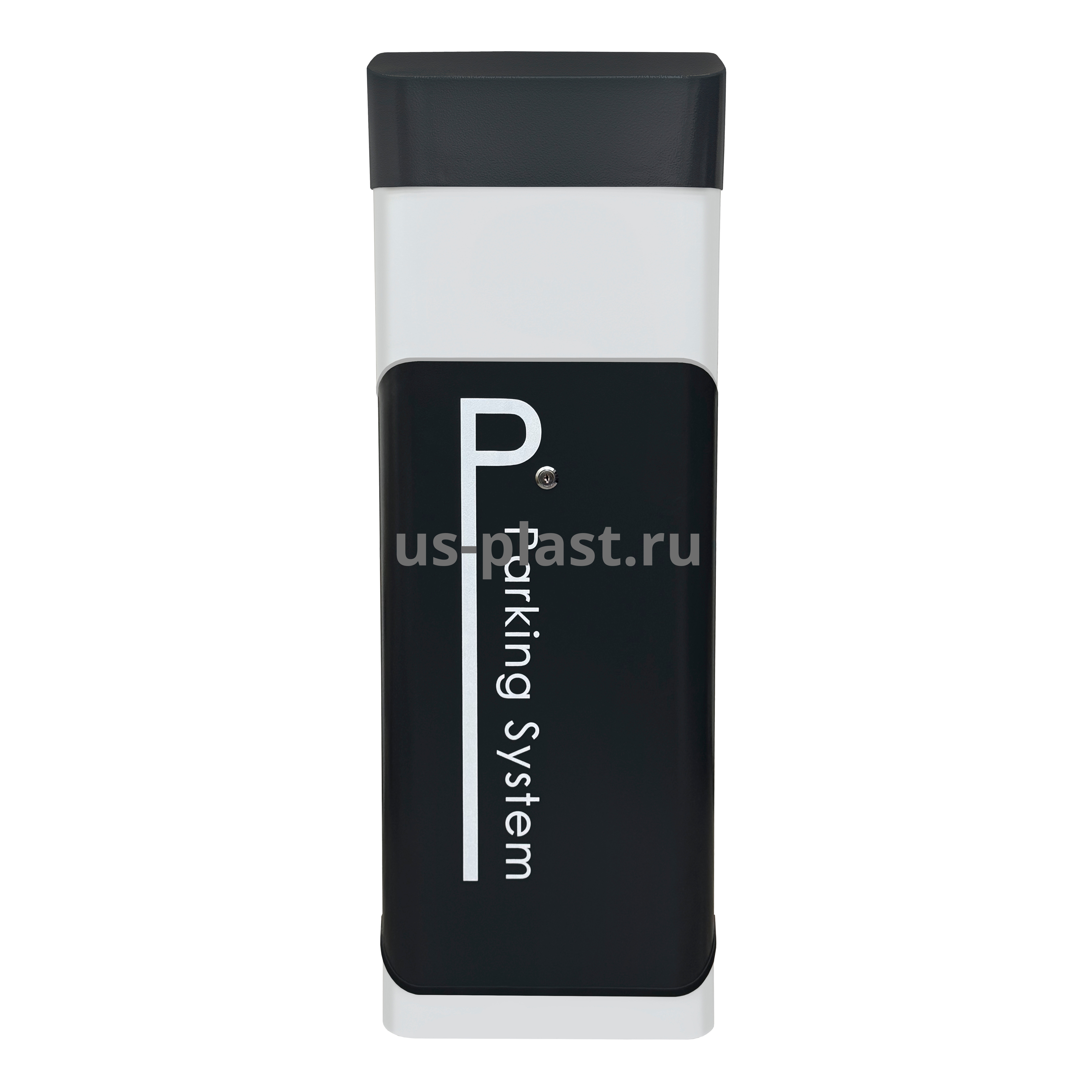

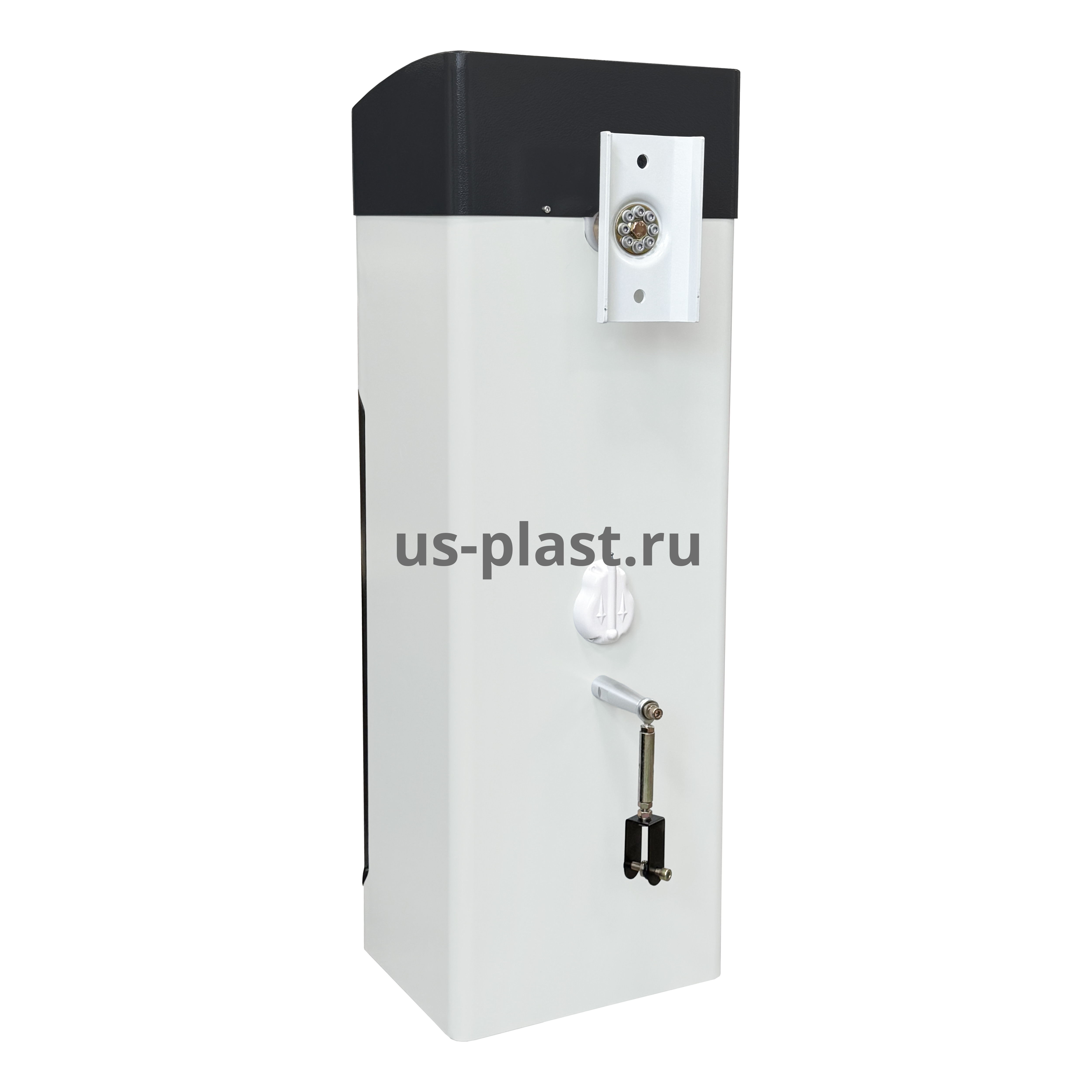

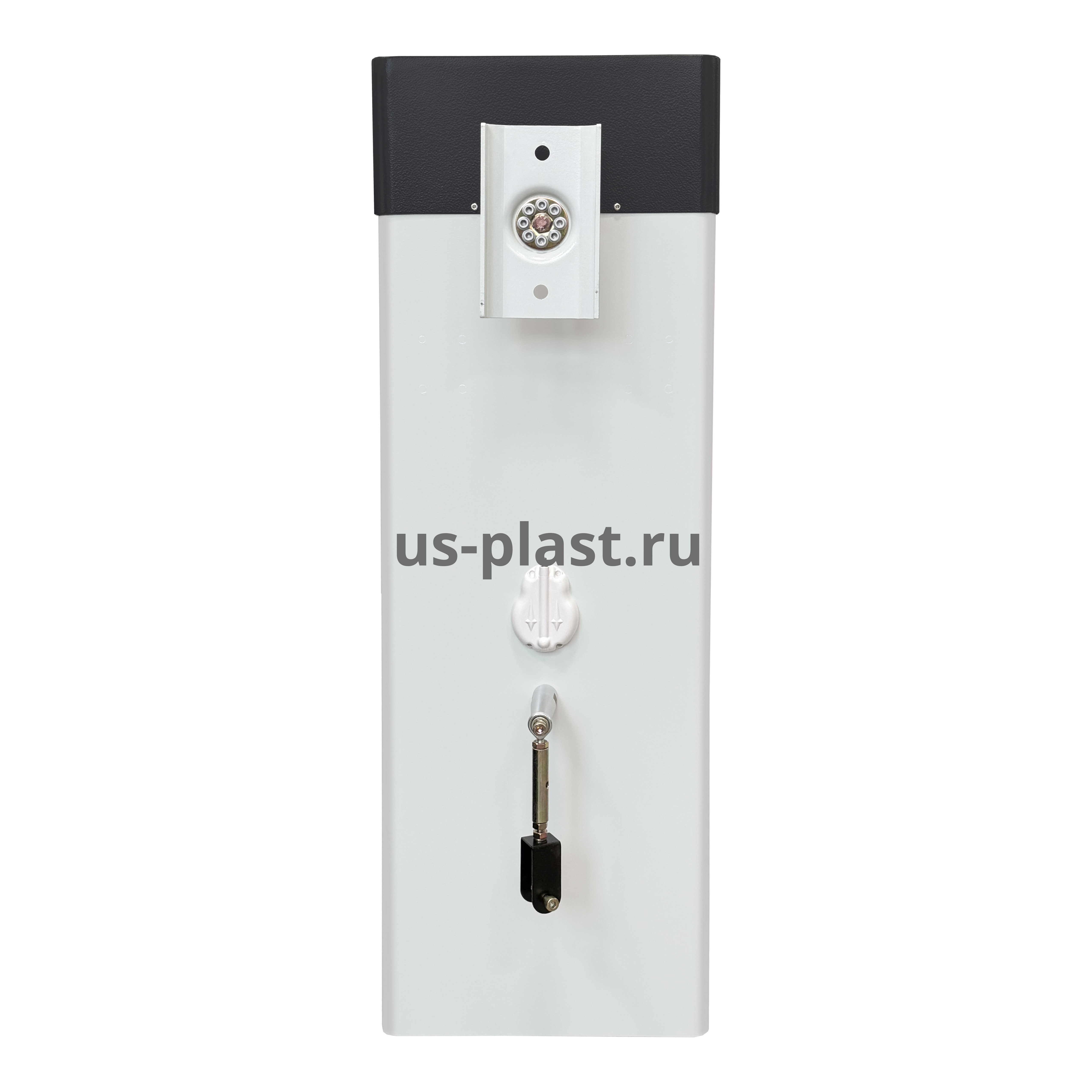

Автоматический шлагбаум DZ-132-TF (4.5M) BATTERY с прямой стрелой с защитной шторкой
- Артикул: 13025
- Производитель: US-PLAST
Длина стрелы: 4.5 м
Время открывания: 3-4 сек
Тип стрелы: прямая, прямоугольного сечения, с защитной шторкой
Тип электродвигателя: бесщеточный, постоянного тока
Частота пульта ДУ: 433 МГц
Количество сопрягаемых пультов: до 30 шт (уникальных кодов)
Система аварийного питания
Класс защиты: IP54

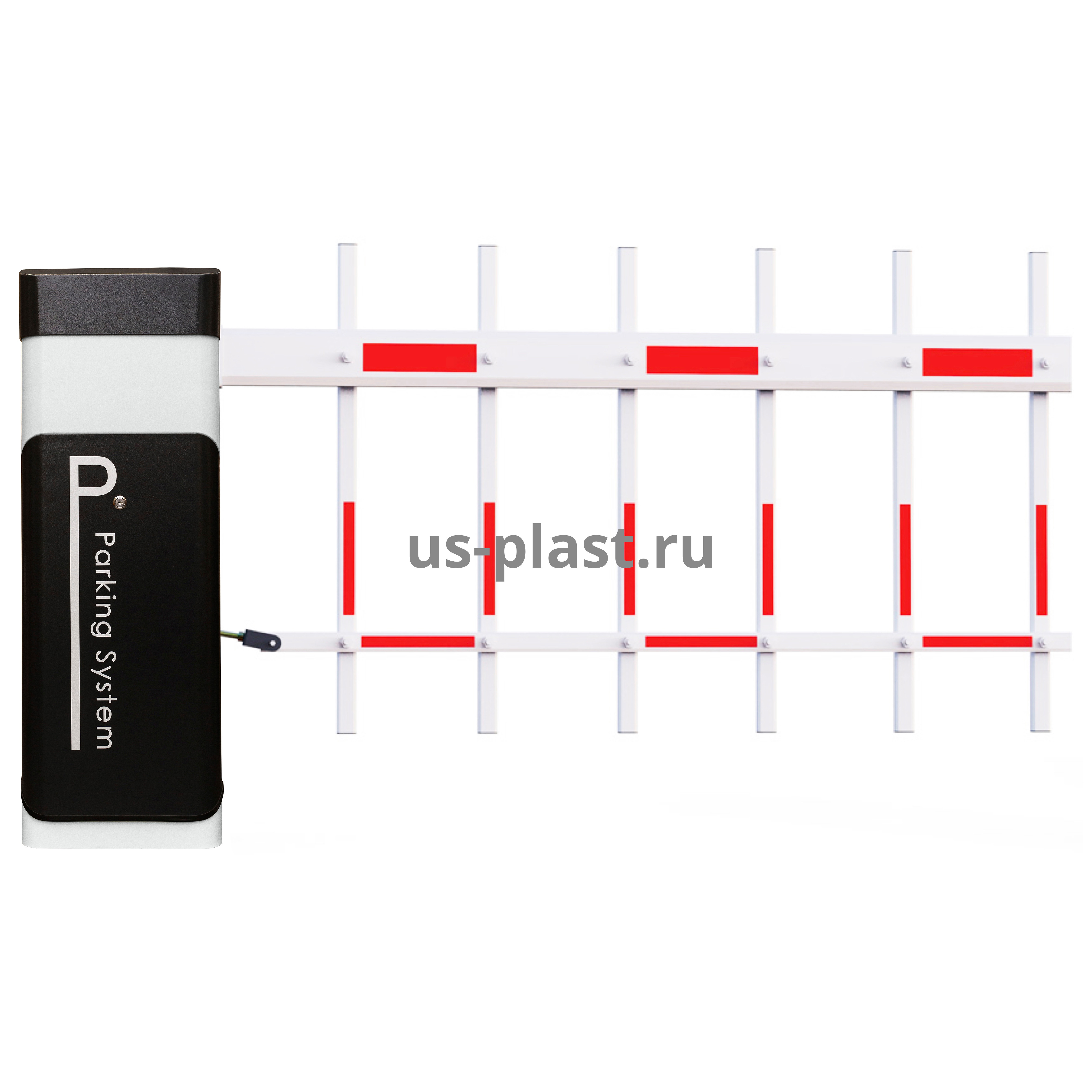

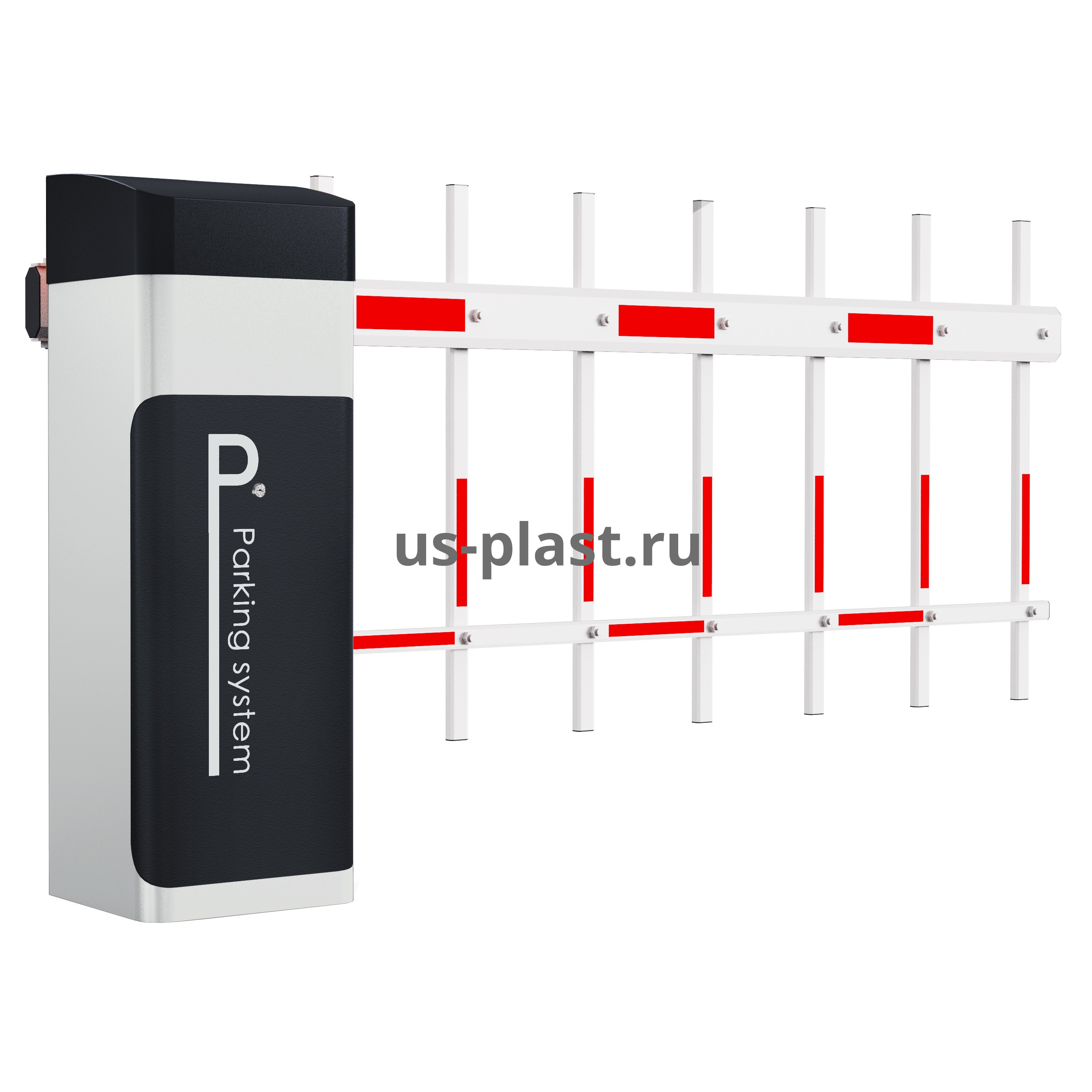

DZ-132-TF (4.5M) BATTERY - автоматический шлагбаум с прямой стрелой, имеющей вертикальную решетку (шторку), которая располагается под стрелой. Шторка используется для уменьшения вероятности попыток прохода людей под шлагбаумом с опущенной стрелой, что увеличивает безопасность объекта.
Функциональные особенности
-

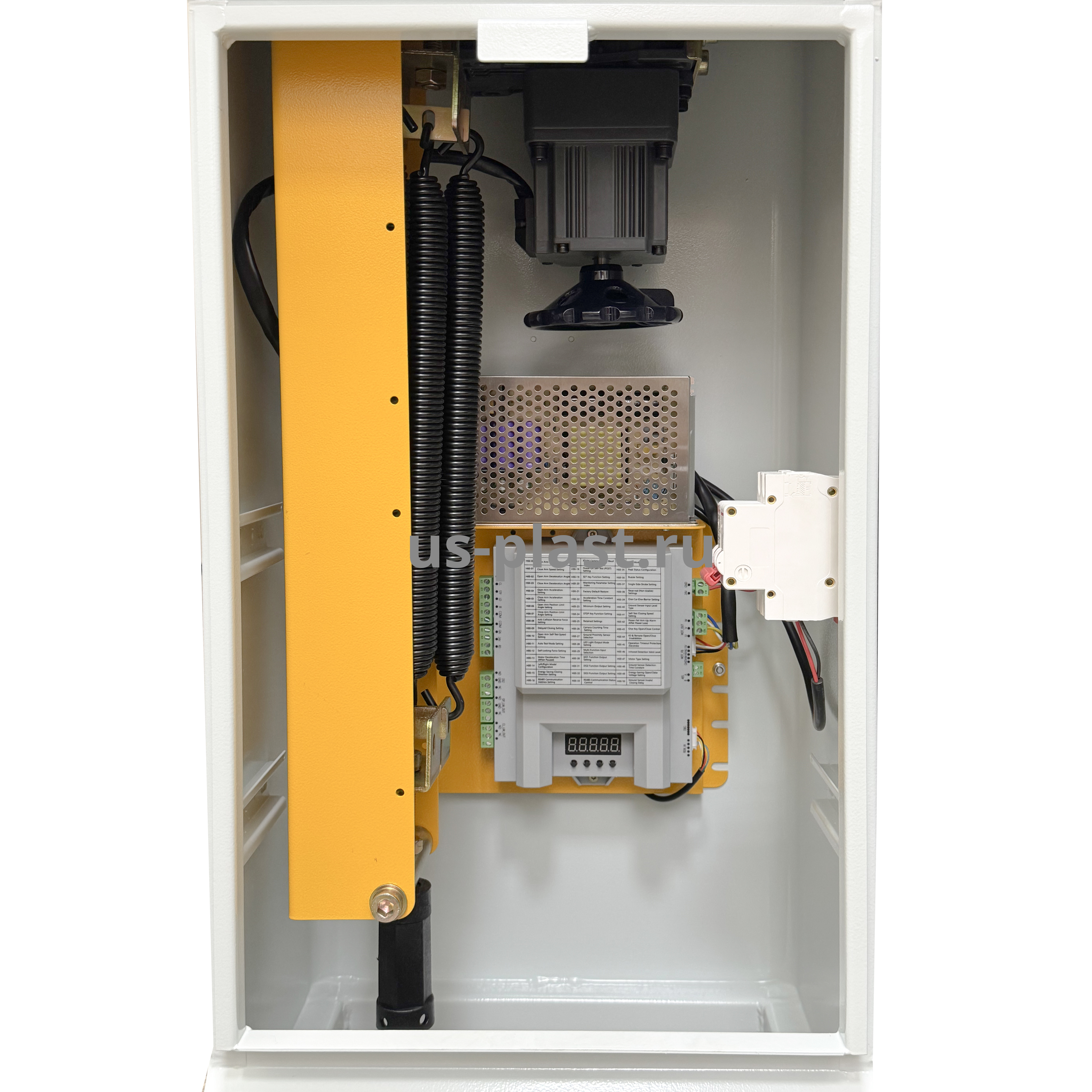

Привод: бесщёточный двигатель постоянного тока с двухступенчатой редукторной системой (шестерня + червячная передача).
-
Управление: программируемый контроллер с дисплеем и кнопочным меню для точной настройки скорости, углов, защиты и режимов работы.
-
Система откидывания стрелы. Если автомобиль ударит по стреле, то она откидывается в сторону, не повреждая корпус шлагбаума.
-
Безопасность: поддержка внешних систем защиты (индукционные петли, ИК-датчики, радары), функция автореверса при столкновении и приоритет подъёма стрелы.
-
Коммуникации: интерфейс RS485 для интеграции в сеть, поддержка до 30 уникальных пультов ДУ с динамическим кодом (Rolling Code).
-

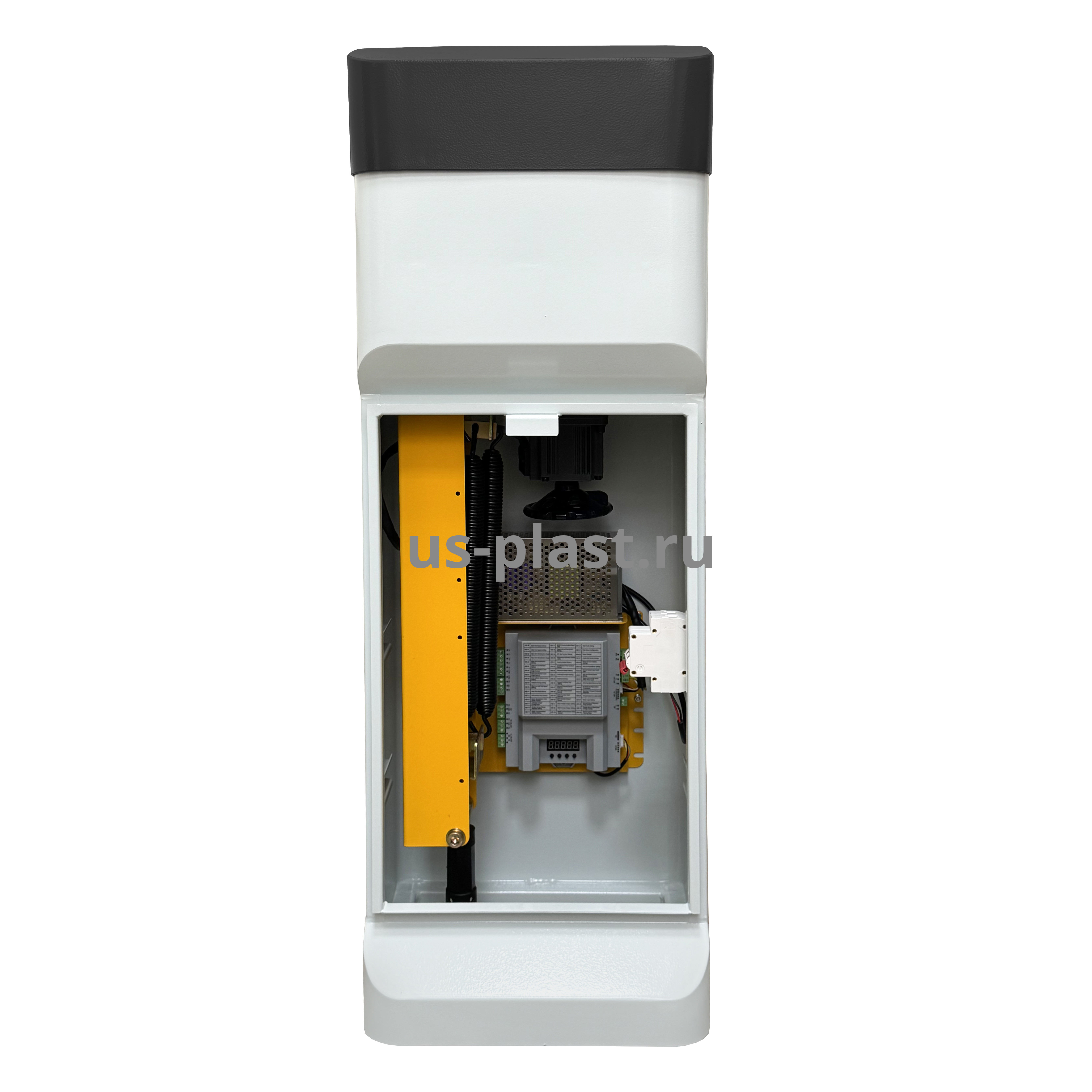

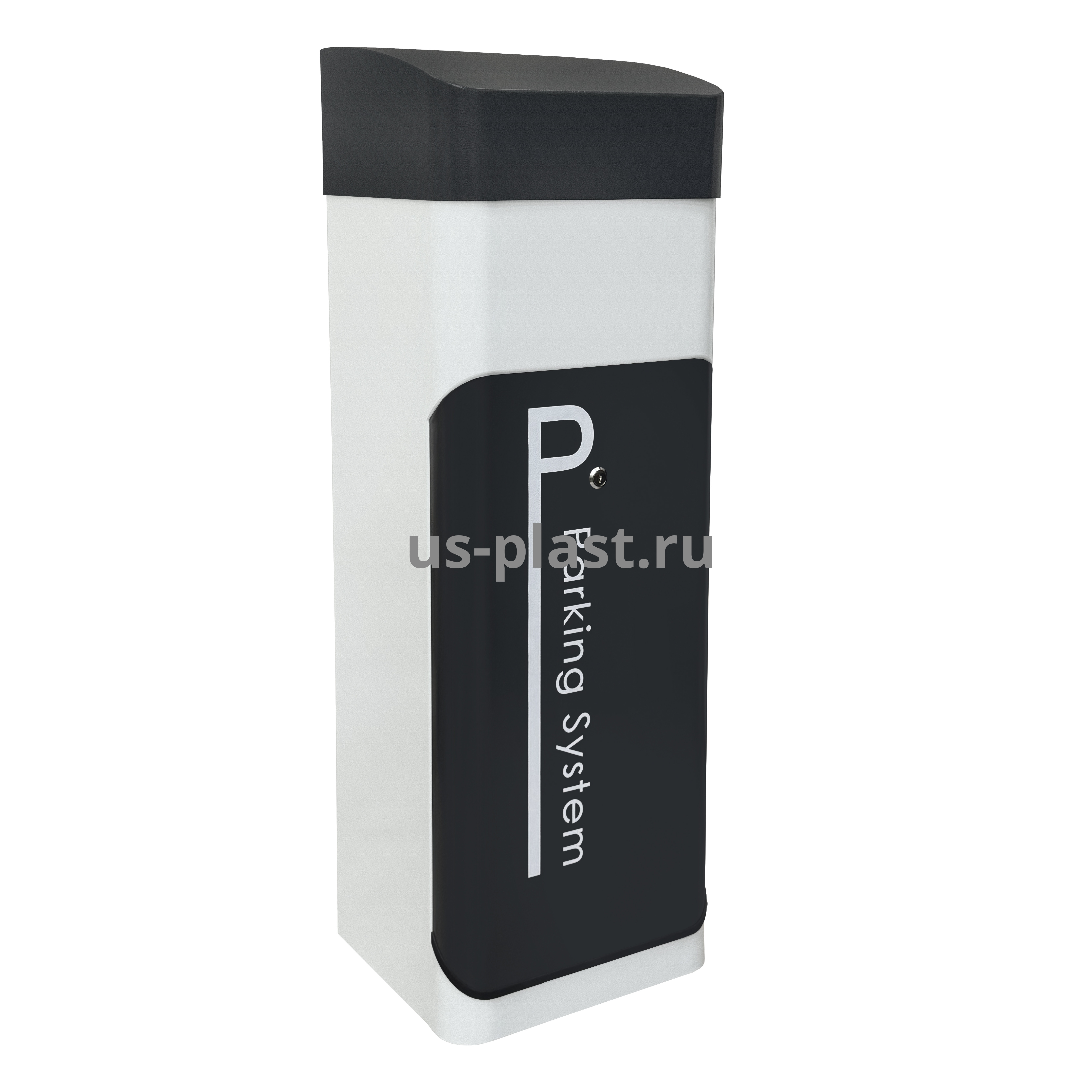

Конструкция: антивандальный корпус из оцинкованной стали, модульная сборка, автоматическая и механическая разблокировка при отключении питания.
Интеллектуальная система управления и регулировки
-
Полностью программируемый контроллер с цифровым дисплеем и кнопочным меню (MENU, +/-, ENTER).
-
Индивидуальная регулировка скоростей: отдельные настройки для открытия и закрытия в диапазоне 25–95 единиц.
-
Плавное ускорение и замедление для управления динамикой старта/остановки.
-
Корректировка углов положения: точная настройка углов открытия (H00-06) и закрытия (H00-07) для компенсации износа и точной остановки.
Универсальность монтажа и обслуживания
-
Быстрая смена направления стрелы: переключение между левым/правым монтажом.
-
Система аварийного питания. Автоматический подъем стрелы в случае отключения основного питания шлагбаума.
-

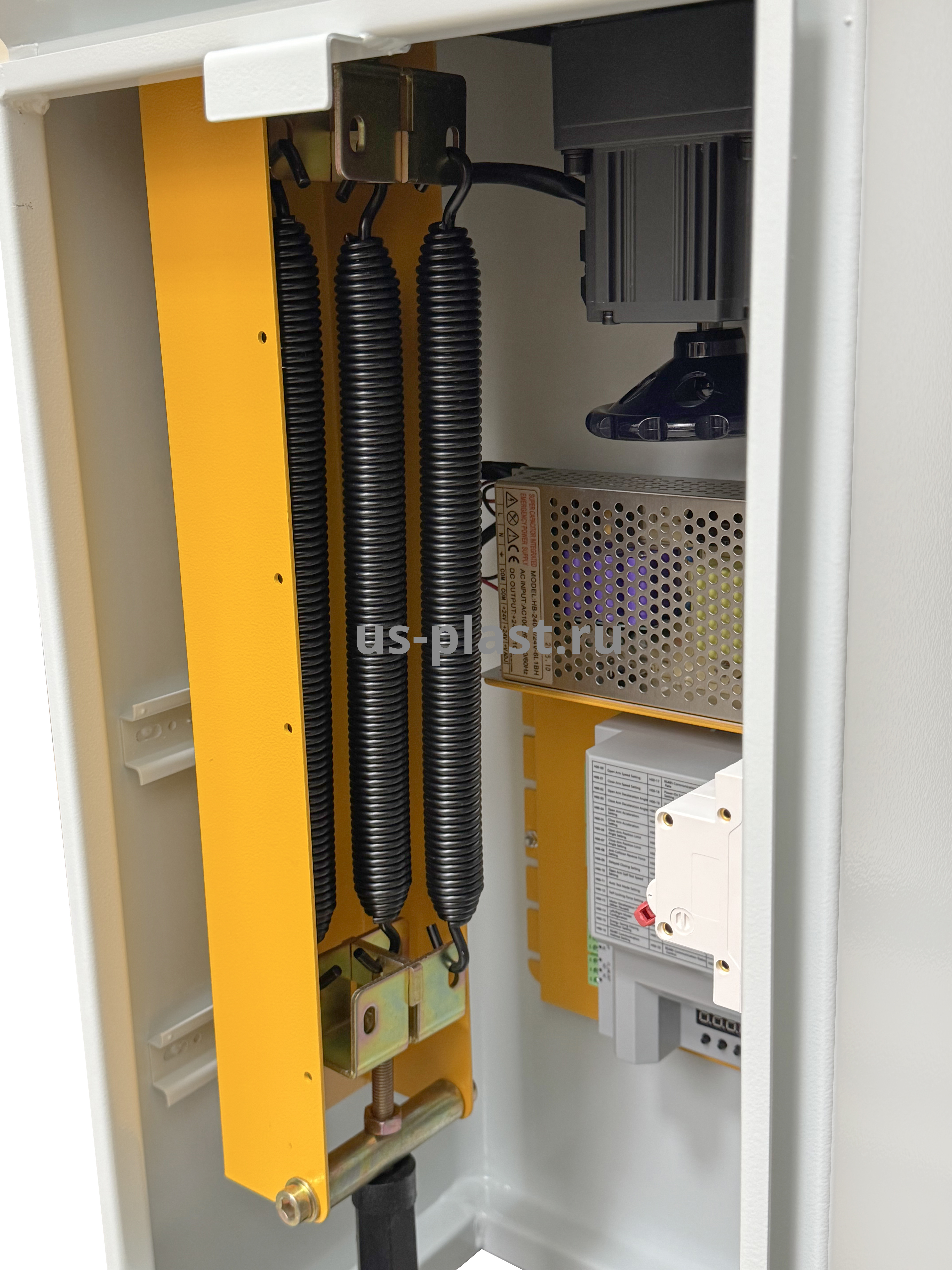

Регулировка натяжения пружины: рукоятка для точной балансировки без инструментов.
Инструкция по привязке пульта
-
Способ 1 (быстрый, через питание):
Выключить питание → Включить питание → В течение 5 сек зажать «Открыть» + «Закрыть» на пульте → Ждать писк
-
Способ 2 (через кнопку на плате радиоприемника):
Открыть корпус радиоприемника → Нажать белую кнопку на 5 сек (до постоянного свечения) → Нажать любую кнопку пульта → Готово
-
Удаление всех пультов:
Выключить питание → Включить питание → В течение 5 сек зажать «Открыть» + «Стоп» на 5 сек

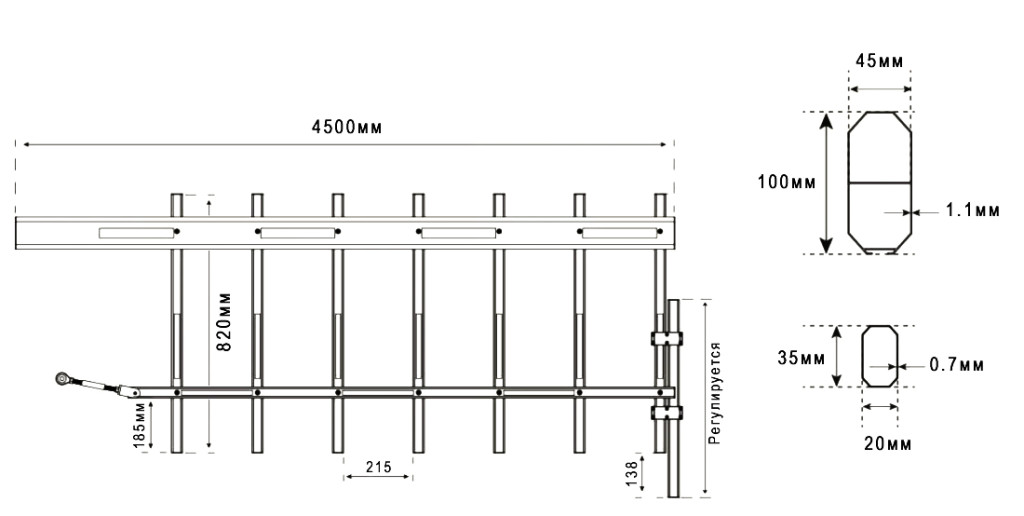

Габаритные размеры стрелы с защитной шторкой
| Модель | DZ-132 |
| Поколение | 2-е, с бесщёточным двигателем постоянного тока |
| Тип привода | Редукторный, шестерня + червячная передача |
| Время подъема/опускания | 4-5 с (регулируемое) |
| Материал корпуса | Сталь с порошковым покрытием (толщина 2.5 мм) |
| Стрела | Прямая, прямоугольного сечения (алюминий), с защитной шторкой |
| Длина стрелы | 4.5 м |
| Подсветка корпуса | нет |
| Тип пульта ДУ | 433 МГц, динамический код |
| Дальность действия пульта ДУ | до 100 м (на открытом пространстве) |
| Количество кодов пультов в памяти | 30 уникальных |
| Количество пультов в комплекте | 2 шт |
| Уровень шума | <65 дБ (на расстоянии 1 м) |
| Потребляемая мощность | 160 Вт |
| Выходной ток | 10 A |
| Питание | AC 110 ~ 240В |
| Резервное питание | 24В АКБ (в комплекте) |
| Рабочая температура | -35°C - +65°C |
| Класс защиты | IP54 |
| Вес корпуса (без стрелы) | 45 кг |
| Габариты корпуса (В×Ш×Д) | 1001 × 343 × 300 мм |
| Сервисный интервал | 30 000 циклов (регулировка пружин) |
| Наработка на отказ | >500 000 циклов |
| Фото | Описание | Цена | |
|---|---|---|---|
|
DZ-132 (6M) BATTERY Длина стрелы: 6 м Время открывания: 4 сек Тип стрелы: прямоугольная, телескопическая Тип электродвигателя: бесщеточный, постоянного тока Частота пульта ДУ: 433 МГц Количество сопрягаемых пультов: до 30 шт (уникальных кодов) Максимальная мощность: 160 Вт Класс защиты: IP54 Рабочая температура: -30°C~+70°C |
68 000 руб.
|
|
|
DZ-132-TF (4.5M) BATTERY Длина стрелы: 4.5 м Время открывания: 3-4 сек Тип стрелы: прямая, прямоугольного сечения, с защитной шторкой Тип электродвигателя: бесщеточный, постоянного тока Частота пульта ДУ: 433 МГц Количество сопрягаемых пультов: до 30 шт (уникальных кодов) Система аварийного питания Класс защиты: IP54 Рабочая температура: -30°C~+70°C |
82 000 руб.
Текущая модификация
|
|
|
DZ-132-180 (4.5m) Длина стрелы: 4.5 м Время открывания: 3-4 сек Тип стрелы: складная, прямоугольного сечения, с углом складывания 180° Тип электродвигателя: бесщеточный, постоянного тока Частота пульта ДУ: 433 МГц Количество сопрягаемых пультов: до 30 шт (уникальных кодов) Система аварийного питания Класс защиты: IP54 Рабочая температура: -30°C~+70°C |
86 000 руб.
|
| Фото | Описание | Цена | |
|---|---|---|---|
|
WS-RC433 Рабочая частота: 433 МГц Кодировка: динамический код (Rolling Code) Количество каналов: 1 Количество кнопок: 4 |
1 200 руб.
|
|
|
WS-Barrier DZ-132 Control board Входное напряжение: DC 24V Совместимость: шлагбаумы 2-го поколения с бесщёточным двигателем DZ-132 |
8 900 руб.
|
