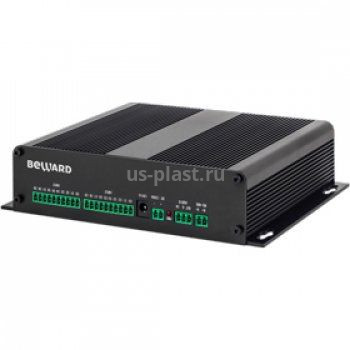

BEWARD DMX100A2, преобразователь координатно-матричных домофонов в IP

Адаптер от компании Beward DMX100A2 предоставляет IP кодеру BEWARD B102S возможность принимать, раскодировать и перенаправлять сигнал в координатно матричной сети не цифрового многоабонентского домофона. Устройство поддерживает возможность осуществлять вызовы от аналоговой трубки офиса или квартиры на специально настроенный номер используя протокол SIP. Один адаптер DMX100A2 предоставляет возможность перехватить до 100 абонентов, но фактически существует ограниченная возможность подключения до 4 адаптеров к одному устройству домофона. Количество абонентов в данном случае увеличивается до 400 человек.

В процессе вызова с аналогового многоабонентского домофона определенной квартиры, происходит захват сигнала адаптером Beward DMX100A2 и параллельная передача сигнала в аналоговую трубку. Далее перехваченный сигнал закодируется и по протоколу SIP и отправляет вызов на специально зарезервированные для этой квартиры номера. В случае когда первый абонент поднимает трубку, он и продолжает разговор. Остальные вызываемые абоненты отключаются.

Управление доступом осуществляется с компьютера или ноутбука под управлением операционной системы Windows или с мобильного устройства с ОС Android или iOS. Ввиду использования SIP протокола реализуется возможность принимать вызов и одновременно открывать дверь в тональном режиме используя смартфон или городской телефон. SIP домофон интегрируется в существующую офисную IP телефонную сеть, в территориально распределенную систему. Число SIP домофонов в сети не имеет ограничений.

Экстренные сообщения SOS в случае чрезвычайных ситуаций.

В случае чрезвычайного события, либо экстренной ситуации реализована возможность передать аудио сообщения посредством сети Интернет или в локальную сеть одновременно на все аналоговые трубки, подключенные через адаптер DMX100A2. Требуется дополнительный блок электропитания 12V DC 8А, см. схему подключения.

Осуществление вызова с аналоговой трубки абонента.

Адаптер Beward DMX100A2 позволяет осуществить аудиовызов не только используя аналоговый домофон на предварительно настроенные номера по протоколу SIP. Сделать вызов на настроенный номер по протоколу SIP с аналоговой трубки непосредственно из квартиры. Для этого достаточно поднять трубку, подождать до подтверждающего звукового сигнала и для подтверждения вызова нажать кнопку на аналоговой трубке «Открыть дверь» (существуют ограничения, см. Руководство по подключению и эксплуатации DMX100A2).

Широкий функционал.

Использование адаптера DMX100A2 и кодера B102S позволяют внедрить координатно матричный домофон в состав системы безопасности и использовать его как IP видеокамеру. При этом адаптер осуществляет запись видео постоянно, при нажатии кнопки вызова или по детектору движения. В кодере B102S реализованы популярные сетевые протоколы, что позволяет увеличить его технические возможности.

Модификация домофонной сети.

Адаптер Beward DMX100A2 оборудован аппаратной обработкой аудио сигнала, системой эхо подавления и 8 уровнями усиления чувствительности микрофона системы домофона. Регулируется громкость динамика аналоговой квартирной трубки домофона. Настройка осуществляется  удаленно посредством WEB интерфейс. Данные изменения позволяют улучшить качество связи существующей домофонной сети.
