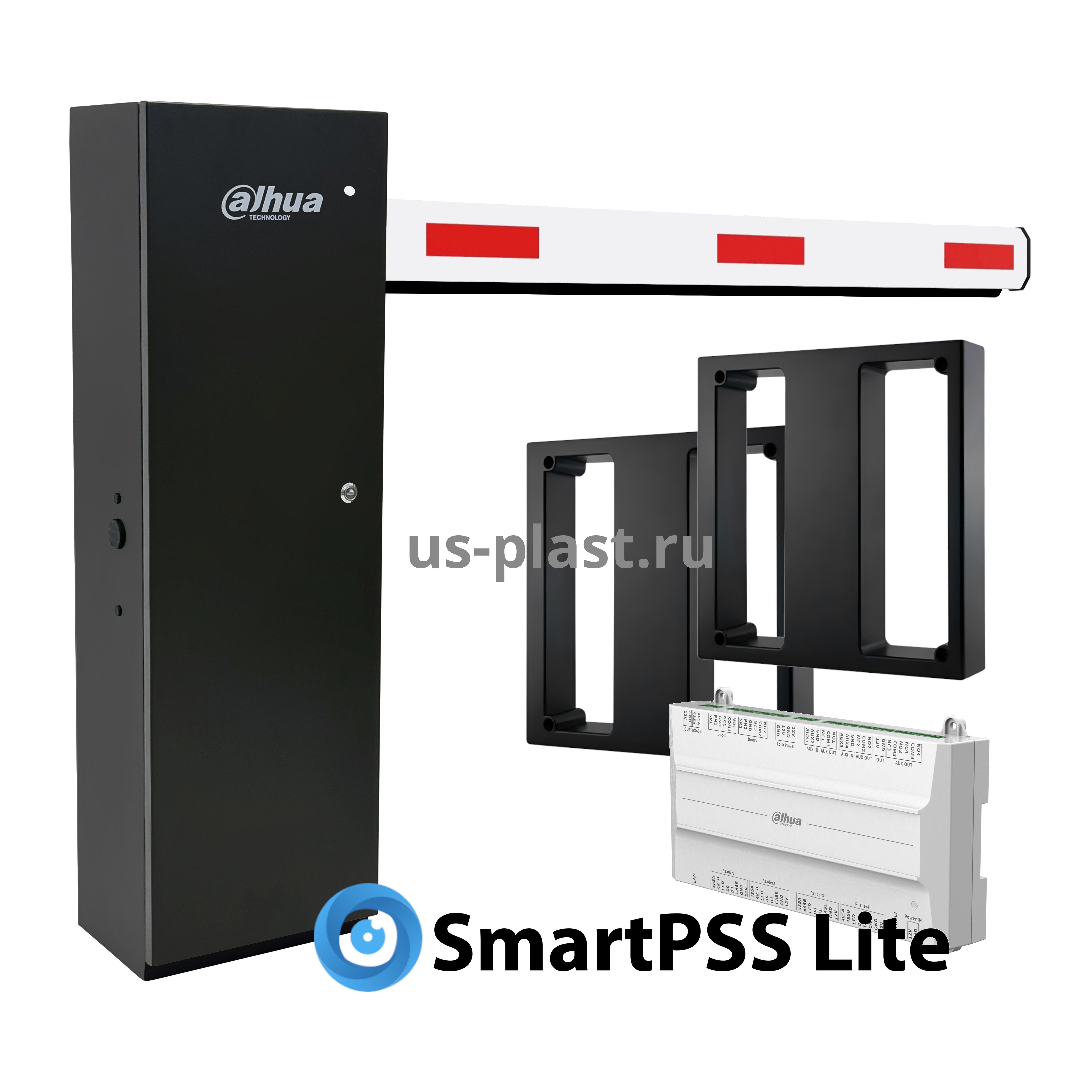

Комплект RFID шлагбаума Dahua (EM-Marine Long Range) с увеличенным расстоянием считывания
- Артикул: 13011
- Производитель: Dahua
Длина стрелы: 2.7 м - 4.5 м
Время открывания: 4 сек
Дальность считывания RFID карт: до 80 см
Рабочая частота: 125 кГц
Комплект EM-Marine Long Range представляет собой систему контроля доступа (СКУД) для автомобильного транспорта, построенную на базе шлагбаума Dahua, сетевого контроллера и специализированных считывателей с увеличенной дальностью чтения RFID-карт стандарта EM‑Marine (125 кГц).
Главное отличие от стандартных решений с проксимити-картами (до 10-15 см) или ANPR-камерами заключается в бесконтактном и удобном для водителя способе идентификации: карта считывается через лобовое стекло автомобиля с расстояния до 80 см, что избавляет водителя от необходимости опускать стекло или выходить из машины.Состав комплекта

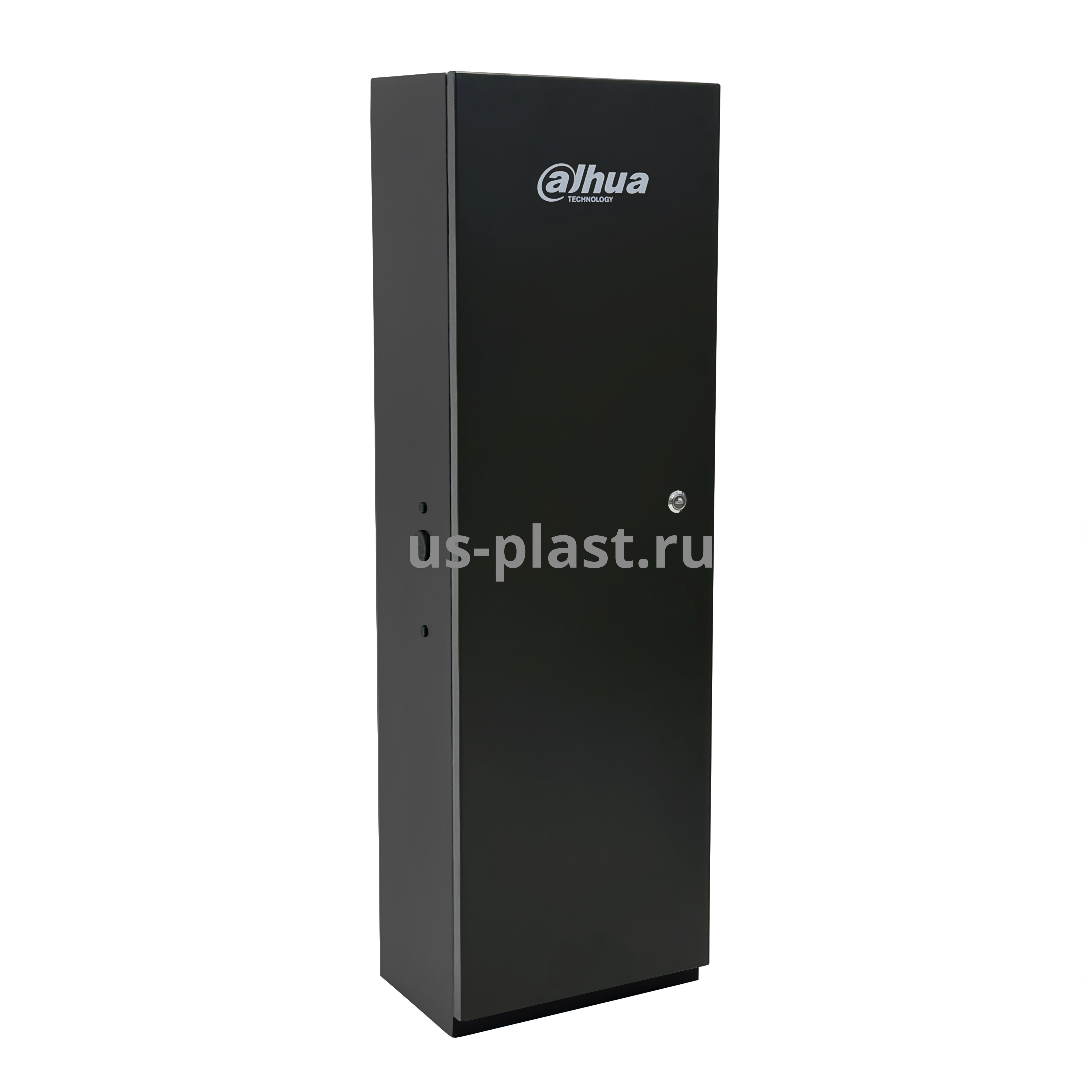

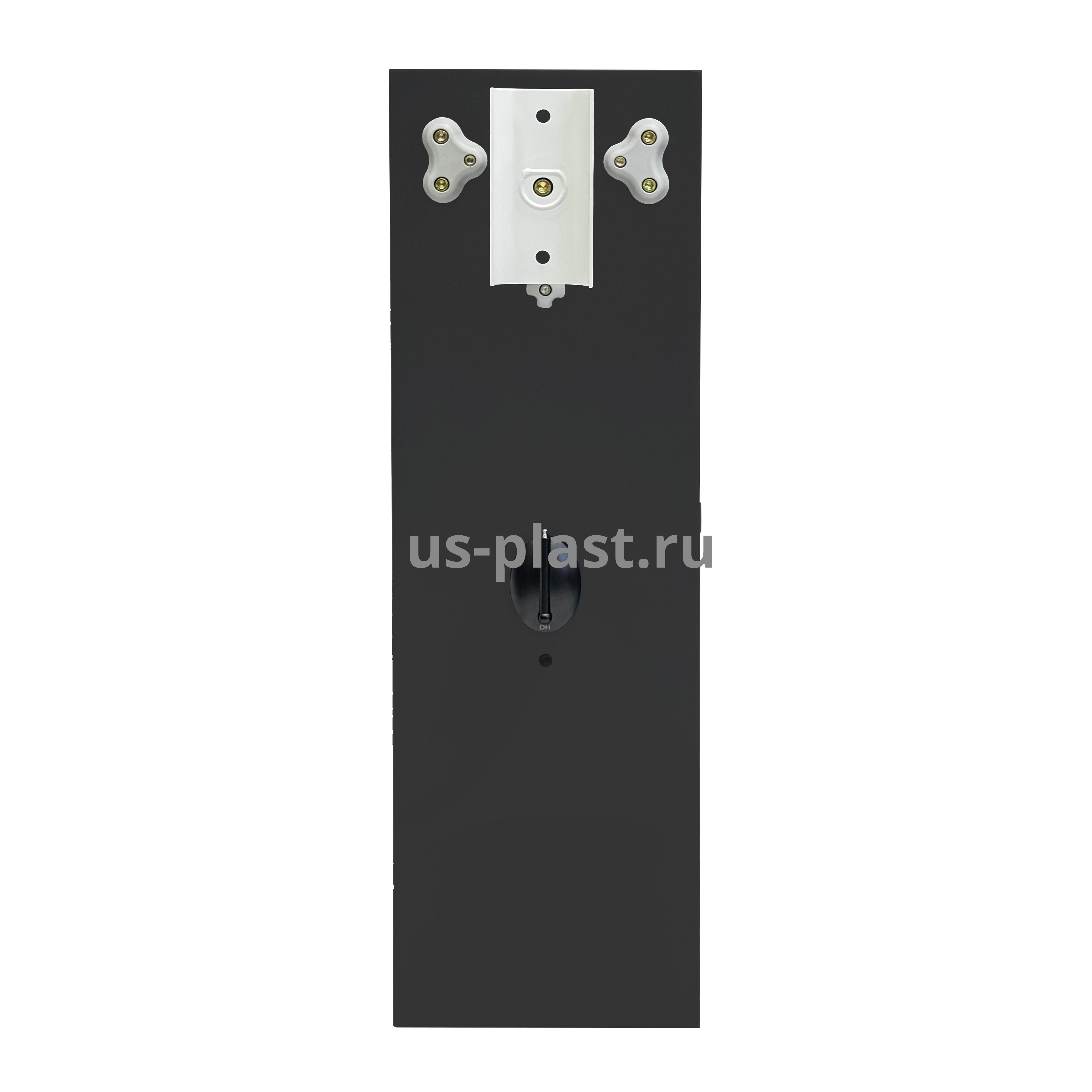

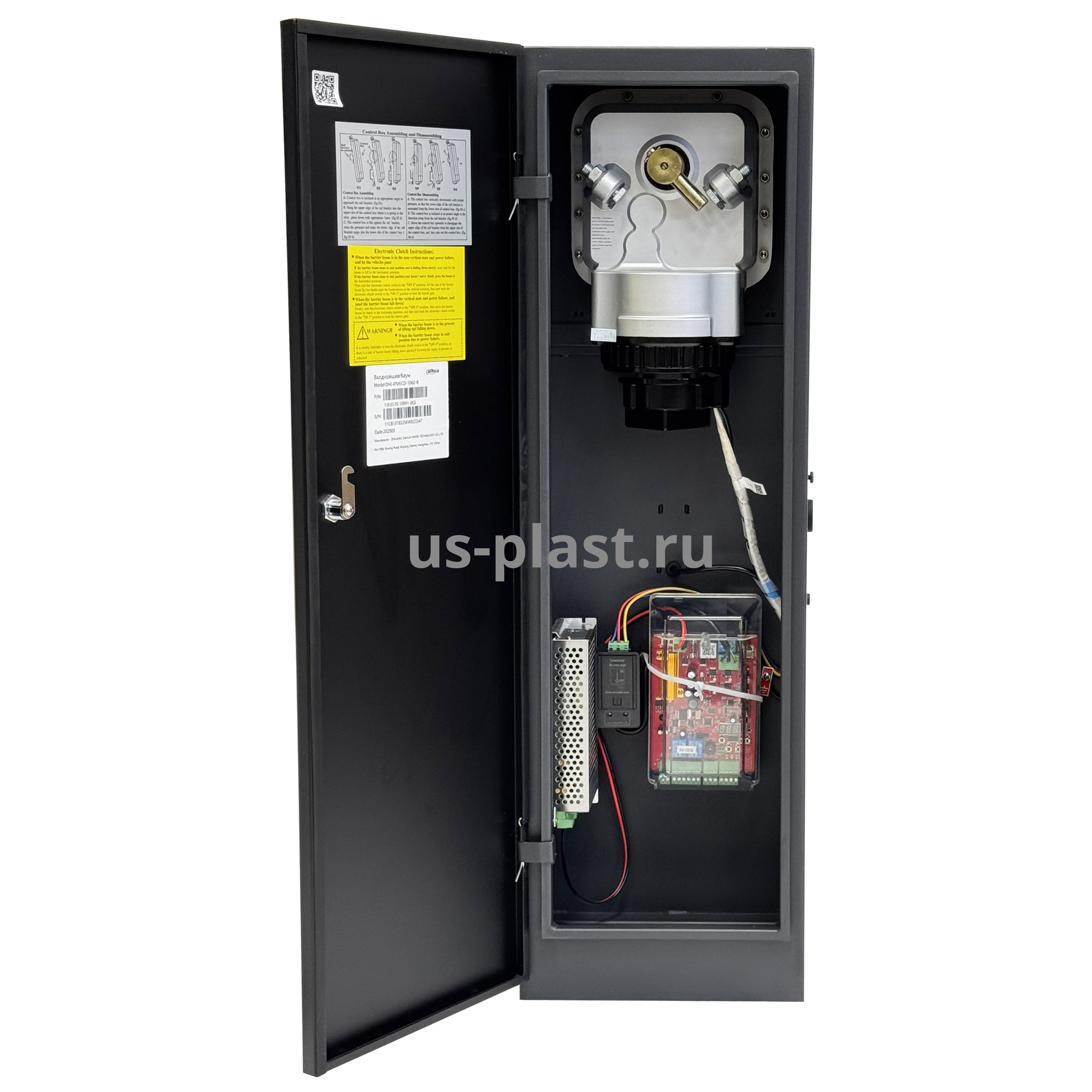

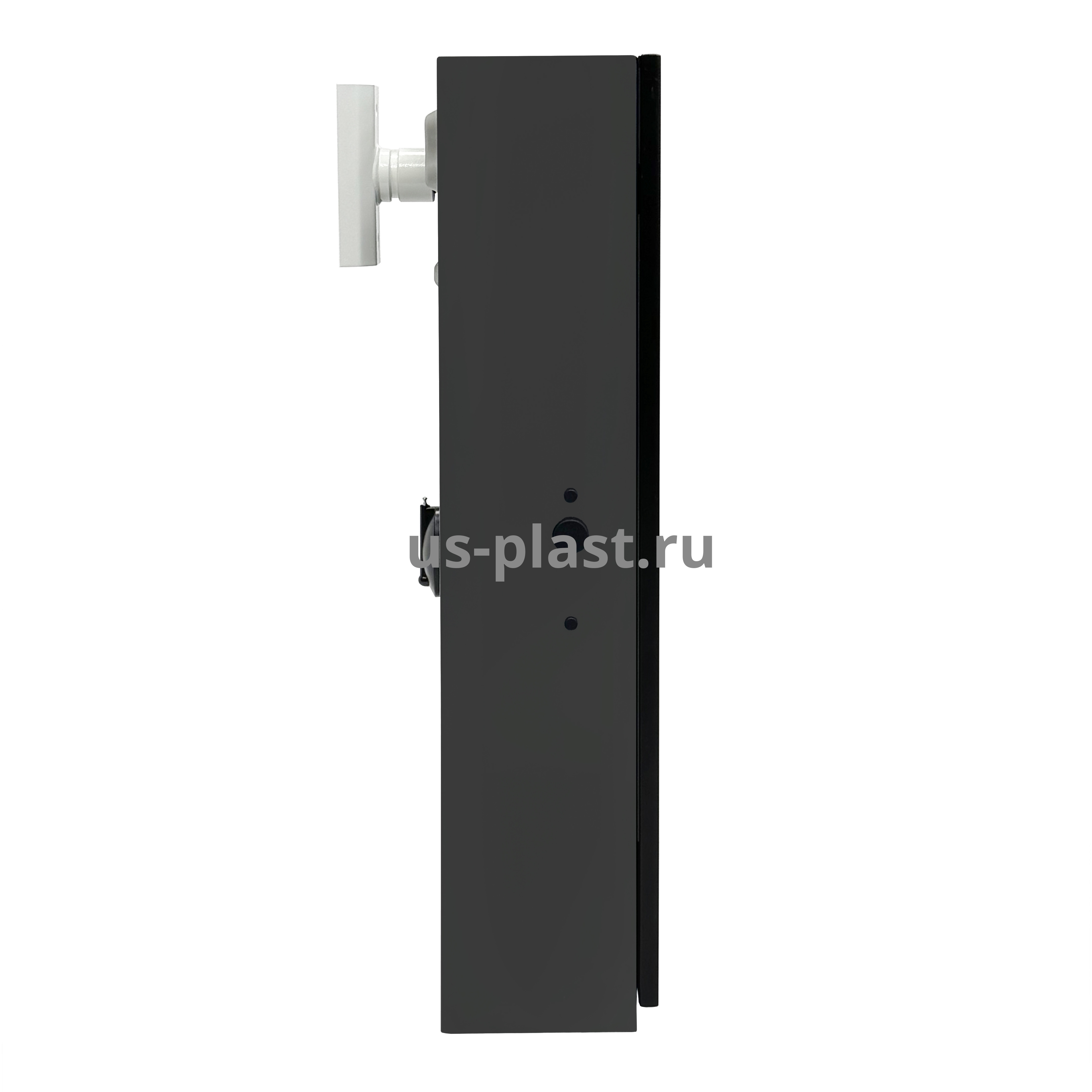

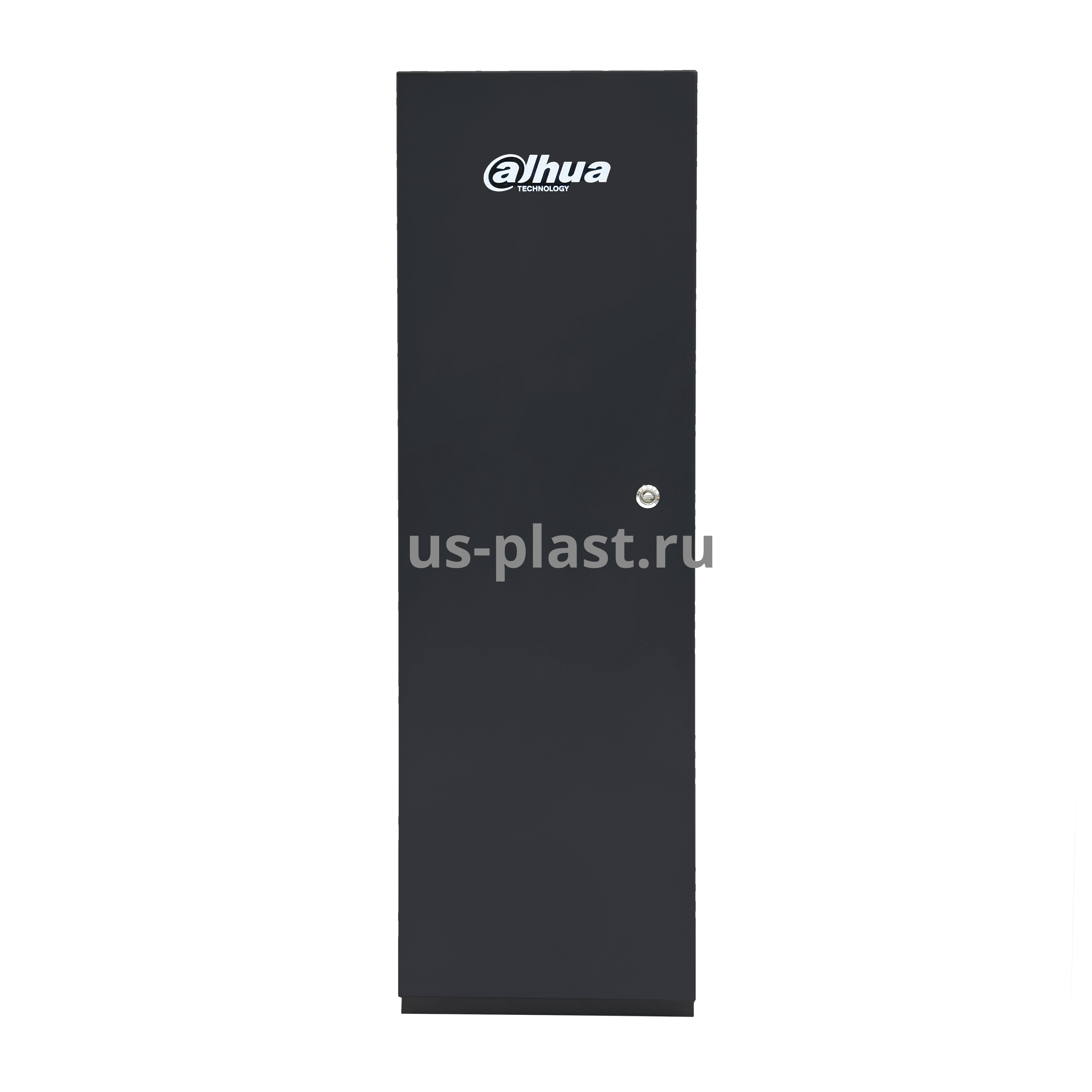

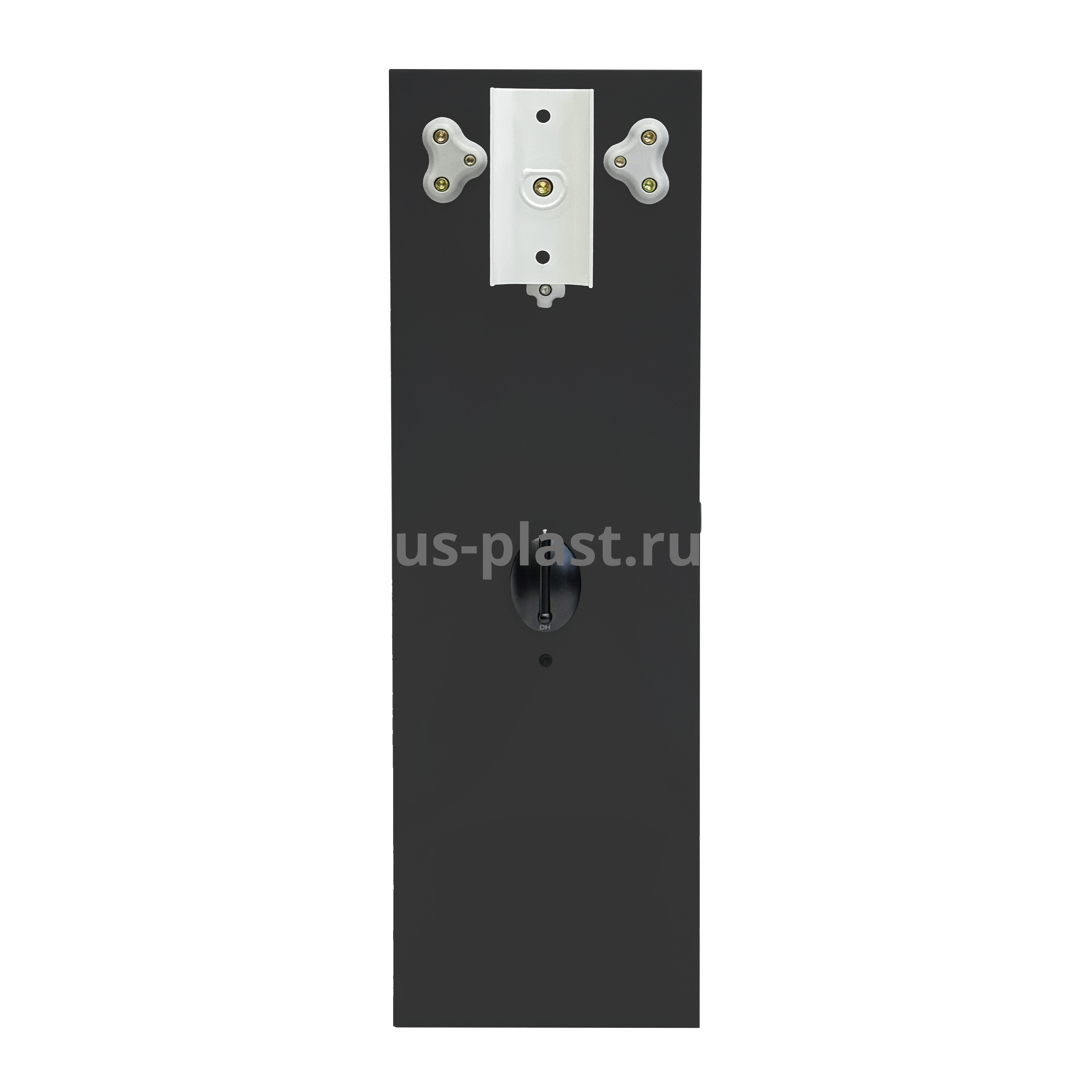

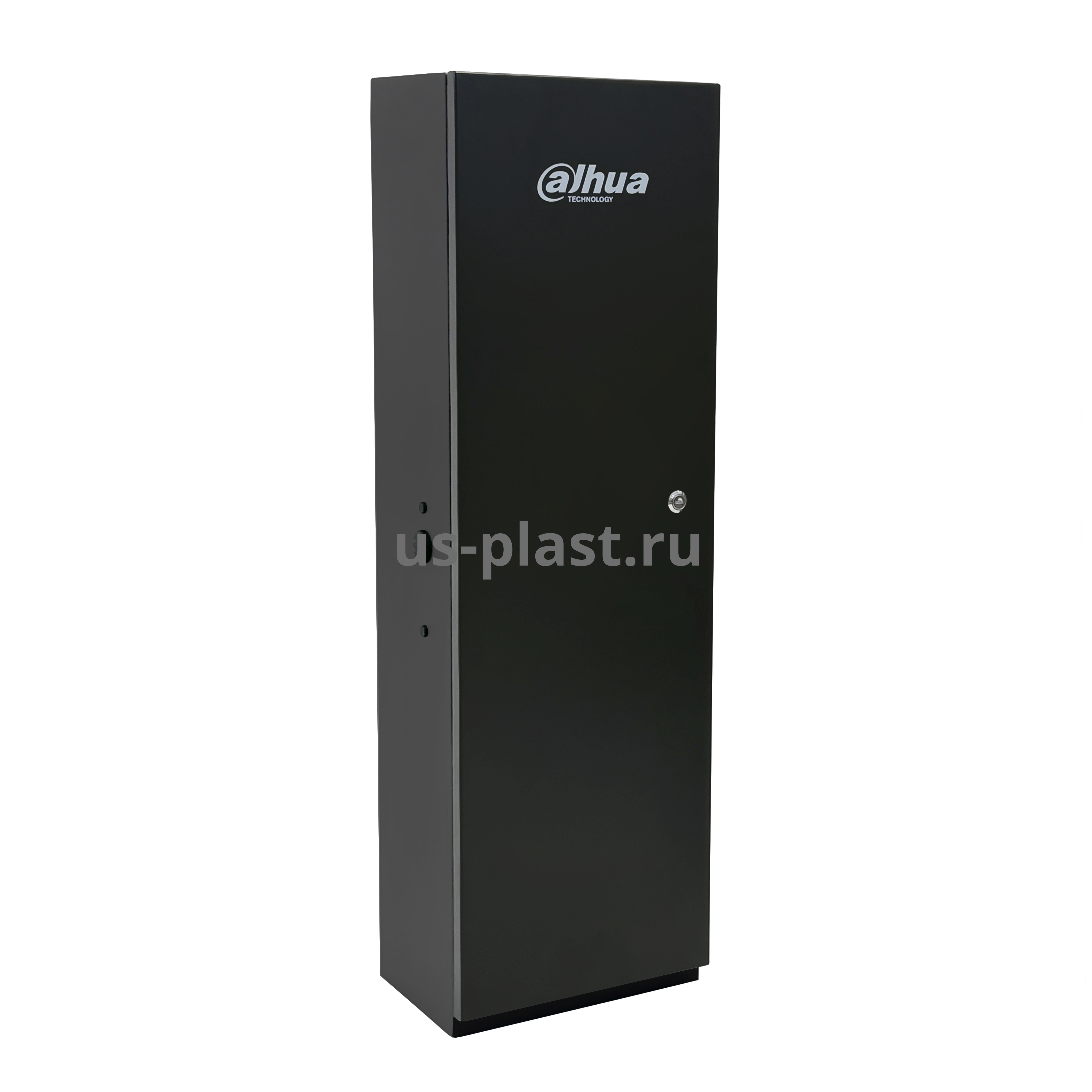

Шлагбаум автоматический телескопический
- Модель: Dahua DHI-IPMECD-1062-R/0162-M2745
- Особенности: телескопическая стрела 2,7–4,5 м, бесщеточный двигатель (3,5 млн циклов), автореверс, ручной привод, 2 пульта ДУ в комплекте.
Сетевой контроллер СКУД
- Модель: Dahua DHI-ASC4201B-D
- Особенности: управление одной дверью/проездом с двухсторонним доступом, база на 100 000 пользователей, журнал 500 000 событий, веб-интерфейс, управление по TCP/IP или PoE.
Считыватель карт EM с увеличенной дальностью
- Модель: KR1000E (EM)
- Количество: 2 шт. (на въезд и на выезд)
- Особенности: дальность считывания до 80–120 см, чтение через стекло автомобиля, протокол Wiegand-26, корпус IP65 (всепогодный).
- Модель: ER Clamshell (EM4200)
- Количество: 100 шт.
- Особенности: специальная усиленная антенна для дальнего чтения (до 80 см), прочный пластиковый корпус, пассивные (без батареи), уникальный ID-номер нанесен на карту.

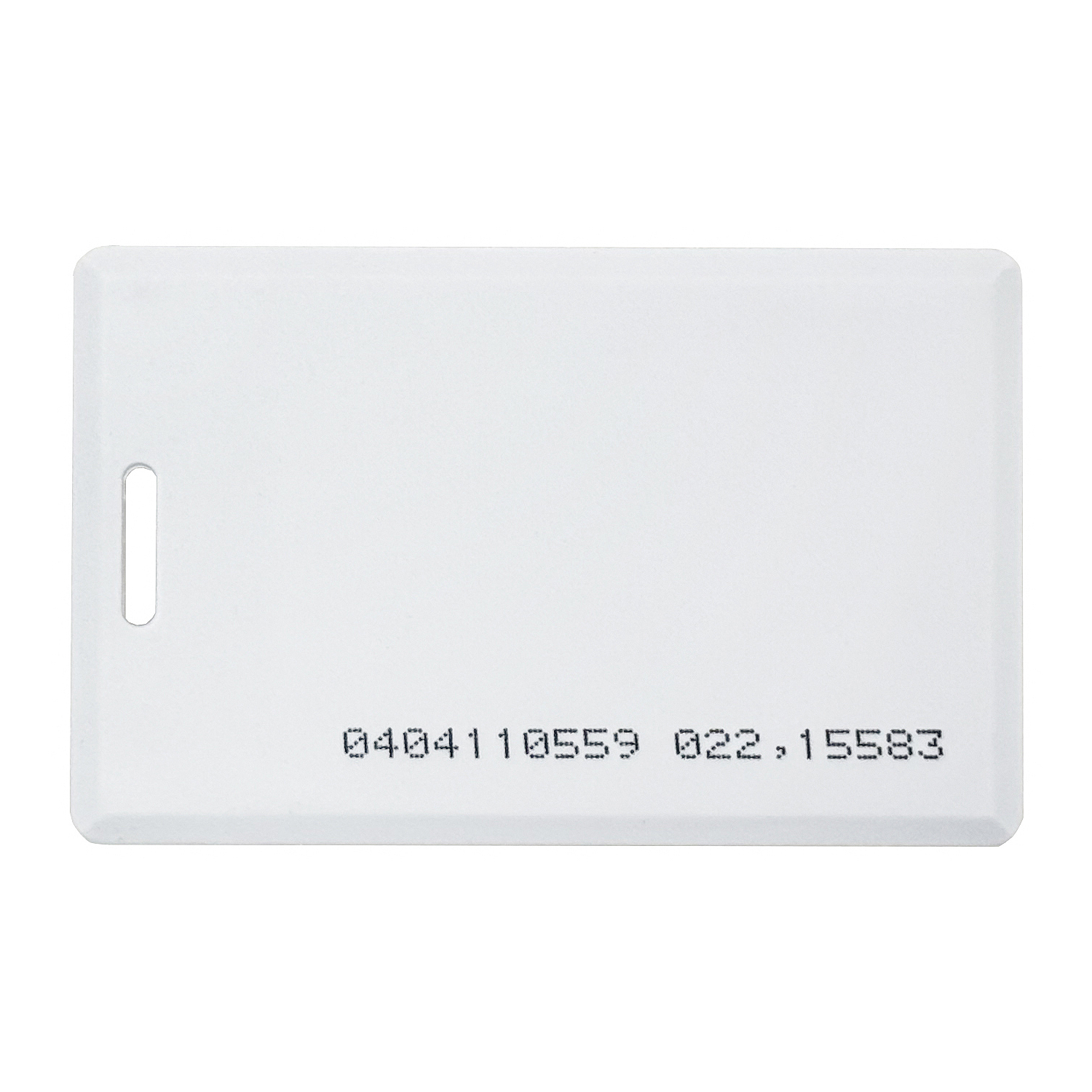

RFID-карты EM-Marine с увеличенной дальностью
Принцип работы
Водитель получает карту ER Clamshell, которая крепится на лобовом стекле автомобиля.
При подъезде к шлагбауму считыватель KR1000E (установленный на стойке въезда) автоматически и бесконтактно считывает уникальный номер карты с расстояния до 80 см.
Считыватель передает номер карты по протоколу Wiegand на сетевой контроллер Dahua ASC4201B-D.
Контроллер проверяет номер по своей базе данных (внесен ли он в список разрешенных, активен ли по времени, не нарушает ли правила Anti-passback).
При положительном решении контроллер замыкает реле и подает сигнал на управляющую плату шлагбаума Dahua IPMECD-1062.
Шлагбаум автоматически открывается, обеспечивая проезд автомобиля.
Сферы применения
Благодаря возможности считывания карт через стекло, этот комплект идеально подходит для любых объектов, где требуется автоматический и удобный контроль въезда автомобильного транспорта:
Автоматизированные парковки бизнес-центров и офисов: Обеспечение удобного и быстрого въезда для сотрудников и арендаторов.
Коттеджные поселки и жилые комплексы (ЖК): Автоматический пропуск автомобилей жильцов без необходимости открывать окно или использовать голосовую связь с охраной.
Промышленные предприятия, склады и логистические центры: Контроль въезда и выезда служебного и коммерческого транспорта.
Автомойки, СТО и автомагазины: Предоставление доступа к сервисной зоне для постоянных клиентов по абонементу.
Платные парковки: Использование карт в качестве долгосрочных абонементов для постоянных клиентов.
Режимные и охраняемые территории: Организация надежного контролируемого пропускного режима для автотранспорта.
Это решение наиболее эффективно там, где использование ANPR-камер затруднено (например, из-за грязных номеров, сложных погодных условий или требований к дешевизне идентификаторов), и где требуется максимальное удобство для водителя.
Технические характеристики шлагбаума DHI-IPMECD-1062-R
|
Материал корпуса |
сталь с порошковым покрытием |
|
Тип мотора |
DC бесщеточный мотор |
|
Привод |
Бесщеточный однофазный электродвигатель постоянного тока 24 В |
|
Стрела |
IPMECD-0162-M2745, 2.7 m–4.5 m телескопическая стрела |
|
Время подъема/опускания |
4 с |
|
Подсветка корпуса |
нет |
|
Радиус действия пульта ДУ |
50 м (на открытом пространстве) |
|
Рабочая частота пульта ДУ |
433.82 МГц – 434.02 МГц |
|
Количество сопрягаемых пультов ДУ |
В комплекте поставляется 2 пульта дистанционного управления и приемник поддерживает подключение до 40 шт |
|
Порт RS-485 |
1 |
|
Питание |
100 ~ 240 В (AC) |
|
Потребляемая мощность |
210 Вт (рабочий режим) |
|
Вес корпуса (нетто) |
24.6 кг |
|
Рабочая температура |
-20°C ~ +65°C |
|
Вес корпуса (брутто) |
30 кг |
|
Размеры |
285 × 200 × 940 мм |
|
Размеры упаковки |
1020 × 320 × 385 мм |
|
Срок службы двигателя |
3,5 млн циклов |
Технические характеристики контроллера Dahua DHI-ASC4201B-D
|
Система |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сетевой протокол: |
IPv4; UDP; P2P; IPv6; TCP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Протокол OSDP |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SDK и API |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Основные данные |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Зуммер |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Материал корпуса |
Пластик + АБС |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Функции |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Режим разблокировки |
Карта/дистанционно/пароль/отпечаток пальца/QR-код |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Список расписаний |
128 групп |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Расписания выходных дней: |
128 групп |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сетевое обновление |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Разблокировка первой картой |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Удаленная верификация |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Список заблокированных/разрешенных пользователей |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Внешние считыватели: |
2 считывателя RS485 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Разблокировка нескольких дверей |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Мониторинг в реальном времени: |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Многофакторная аутентификация: |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Веб-конфигурация: |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пользователи |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тип пользователя (карты) |
Обычный пользователь, VIP-пользователь, патрульный, гость, пользователь в чёрном списке, другие пользователи, пользовательский тип 1 и пользовательский тип 2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Хранение |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пользователи |
100 000 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Отпечатки пальцев |
10 000 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Карты |
100 000 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Записи |
500 000 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Порты |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Порт RS485 |
3 портов. 2 для считывателей, 1 — расширительный порт. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wiegand |
2 порта Wiegand |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сетевой порт: |
1 x RJ-45, 10/100 Мбит/с с автосогласованием |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тревожные входы: |
4 канала; расширяются до 8 при подключении внешнего модуля. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тревожные выходы: |
3 канала; расширяются до 8 при подключении внешнего модуля. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Связка событий (Alarm Linkage): |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Кнопки выхода |
1 шт |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Датчик состояния двери: |
1 шт |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Управление замком: |
1 шт |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тревога |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Запрет обратного прохода (Anti-pass Back): |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Вскрытие корпуса (Tamper Alarm): |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Тревога принуждения |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Превышение времени ожидания разблокировки двери |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Вторжение |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Превышение порога недействительных карт |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Отпечаток пальца по принуждению |
Да |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Общее |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Питание |
Стандартный PoE; или 12 В постоянного тока, 1 А (без подключения периферийных устройств) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Потребляемая мощность |
≤ 3 Вт; может изменяться при подключении других устройств. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Размеры |
210.0 мм × 106.0 мм × 34.1 мм (Д × Ш × В) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Размеры упаковки |
155.6 × 106.0 × 34.1 мм (Д × Ш × В) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рабочая температура |
–30°C - +60°C |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рабочая влажность |
5–90% (без конденсации) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Условия эксплуатации |
В помещении |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Вес брутто |
0.46 кг |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Монтаж |
Настенный монтаж; монтаж на DIN-рейку |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
