Комплект шлагбаума Dahua (UHF-LOOP KIT) с въездом по RFID картам и свободным выездом
- Артикул: 13028
- Производитель: Dahua
Тумба шлагбаума с 2 пультами дистанционного управления и телескопической стрелой
Длина стрелы: 2.7 м - 4.5 м
Дальность считывания UHF меток: до 15 м
Рабочая RFID частота: 865–868 МГц / 902–928 МГц
Шлагбаум: бесщеточный мотор, 3,5 млн циклов
ПО: SmartPSS Lite, локальное хранение, бесплатная лицензия
Комплект шлагбаума Dahua (UHF-LOOP KIT) - это профессиональное решение для автоматизации въезда автомобильного транспорта на парковки, охраняемые территории и режимные объекты, с автоматическим беспрепятственным выездом.

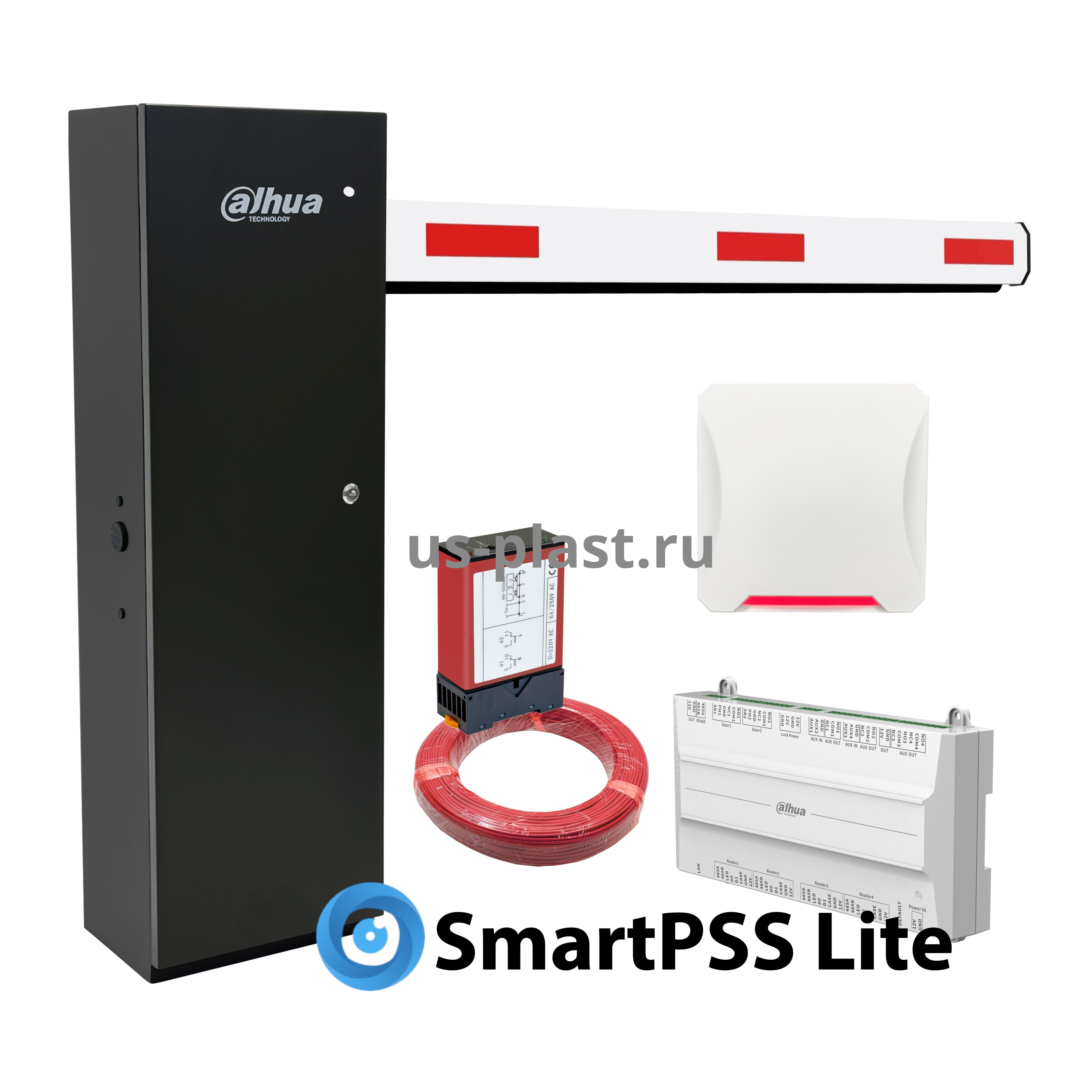

Комплект включает:
Автоматический шлагбаум Dahua с телескопической стрелой и бесщеточным двигателем (3,5 млн циклов)
Сетевой контроллер СКУД Dahua на 100 000 пользователей
UHF-считыватель дальнего действия «UHF-115» (до 15 м)
Петлевой детектор с кабелем для формирования индукционной петли
Программное обеспечение Dahua SmartPSS Lite для управления, отчетов и интеграции
Принцип работы:
Въезд (контролируемый): Автомобиль подъезжает к въезду. UHF-считыватель дальнего действия (до 15 м) распознаёт RFID-метку на автомобиле. Контроллер Dahua ASC4201B-D проверяет метку по базе разрешённых. При положительном решении контроллер подаёт команду на открытие шлагбаума. Шлагбаум открывается на заданное время (настраивается в контроллере или встроенным таймером шлагбаума), после чего автоматически закрывается.

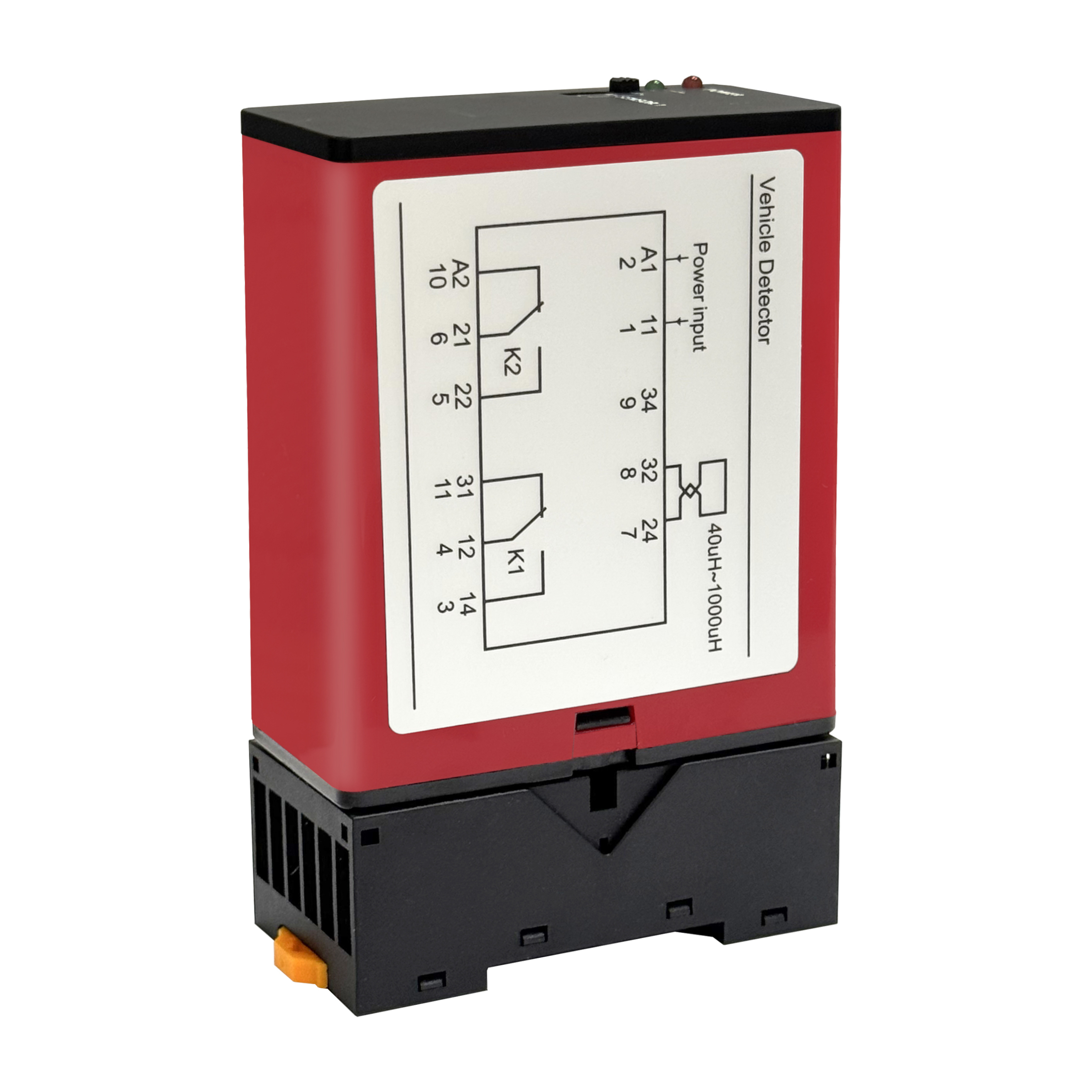

Выезд (свободный, с петлёй): Автомобиль подъезжает к выезду. Индукционная петля обнаруживает металлическую массу автомобиля. Петлевой детектор PD110B подаёт команду на открытие шлагбаума. Шлагбаум открывается, петля удерживает его открытым, пока автомобиль находится в зоне действия, и закрывает после освобождения петли (с возможной задержкой). Никакой идентификации на выезде не требуется — выезжают все автомобили беспрепятственно.
Такая схема обеспечивает полный контроль въезда (только авторизованные автомобили по меткам) и максимальную пропускную способность выезда (без остановок, без меток, без участия оператора).
Функциональные особенности
Въезд (UHF RFID)
- Дальность считывания до 15 метров — водителю не нужно останавливаться
- Контроллер проверяет метку по базе (100 000 пользователей)
- Шлагбаум открывается по команде контроллера на заданное время (настраивается)
- Шлагбаум закрывается автоматически по истечении времени открытия
- Возможна настройка времени удержания стрелы под разные сценарии (например, для длинных автомобилей)
Выезд (петлевой детектор, свободный)
- Автоматическое открытие шлагбаума при обнаружении автомобиля над петлёй
- Водителю не требуется метка, карта, ключ или остановка
- Петлевой детектор PD110B с регулируемой чувствительностью (3 уровня)
- Регулируемая задержка закрытия шлагбаума после проезда (3 ступени, шаг 0,7 с)

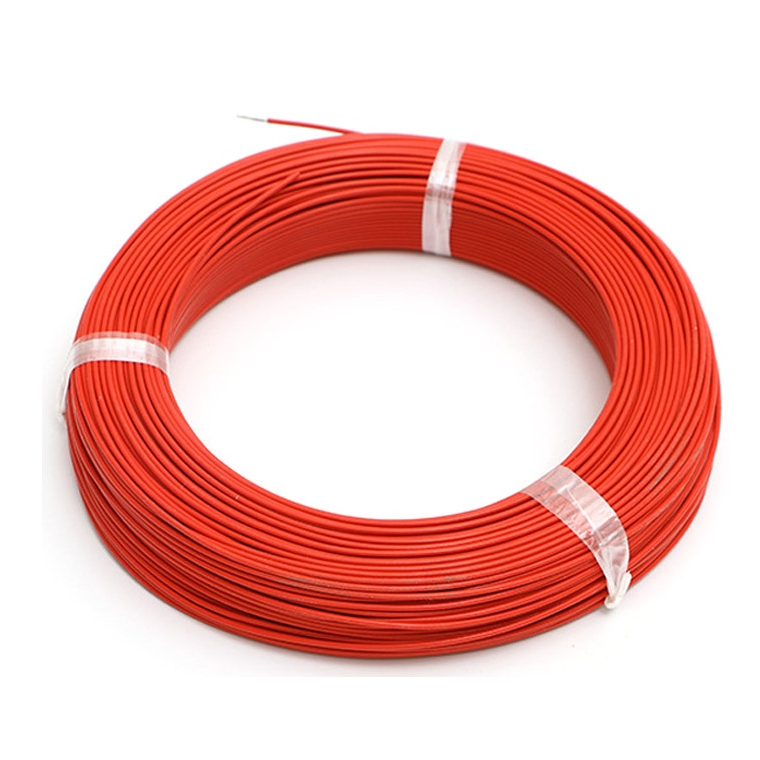

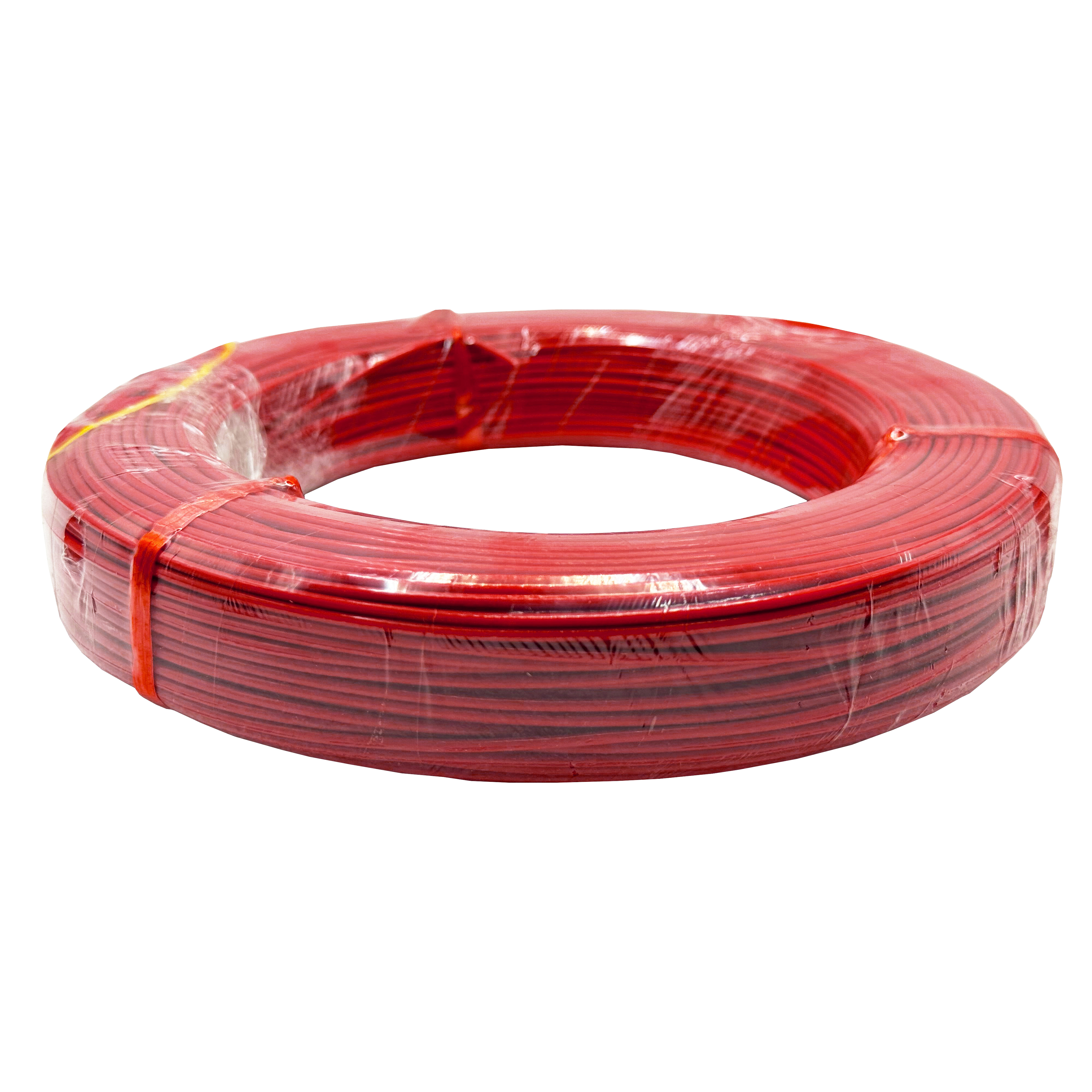

- Кабель LDC-1.0 (100 м) для формирования петли в дорожном покрытии
- Петля фиксирует факт проезда и удерживает стрелу открытой, пока автомобиль находится в зоне
Общие компоненты
- Шлагбаум Dahua с телескопической стрелой 2,7–4,5 м, бесщеточный двигатель (3,5 млн циклов), автореверс, ручной привод, IP54
- Контроллер Dahua ASC4201B-D (база 100 000 пользователей, журнал 500 000 событий, расписания, Anti-passback, тревоги, веб-интерфейс, PoE)
- ПО SmartPSS Lite (управление контроллером, отчёты по въездам, база меток, локальное хранение, бесплатно)
Варианты использования комплекта
- Платные парковки с абонементами
- Коттеджные посёлки и ЖК
- Промышленные предприятия, склады, логистические центры
- Режимные и охраняемые территории (аэропорты, порты, базы)
- Объекты с сезонной или временной нагрузкой (стадионы, выставочные центры, туристические базы)

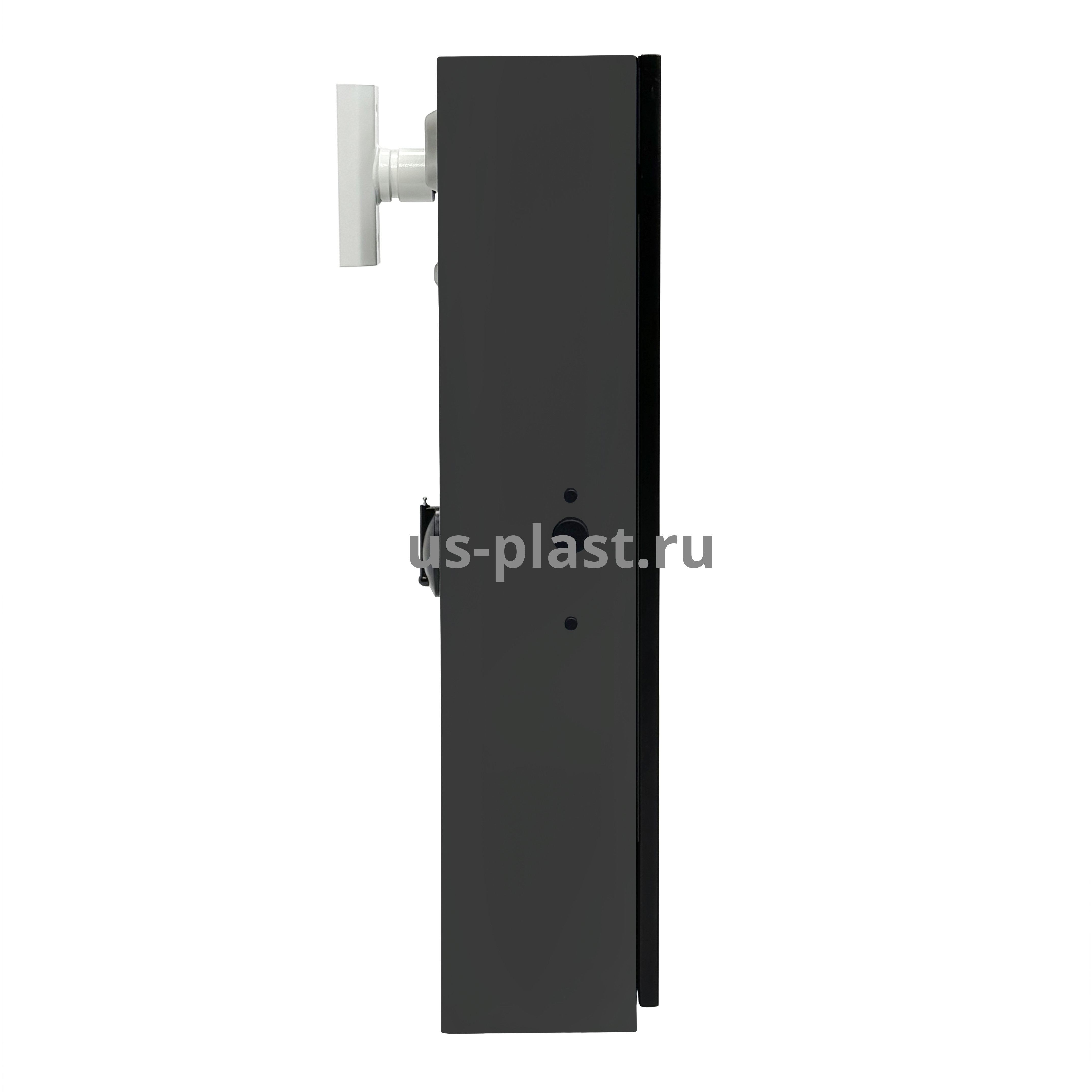

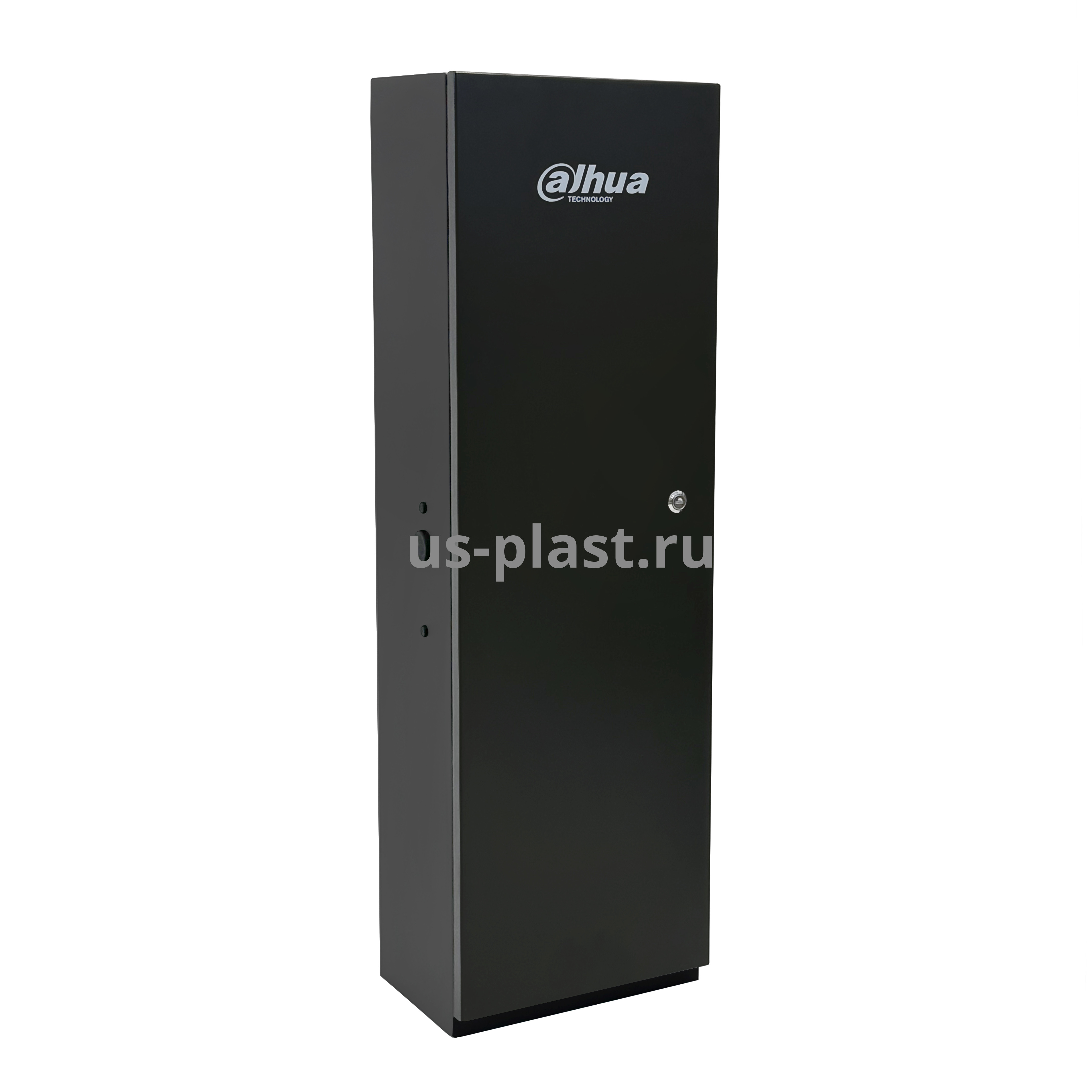

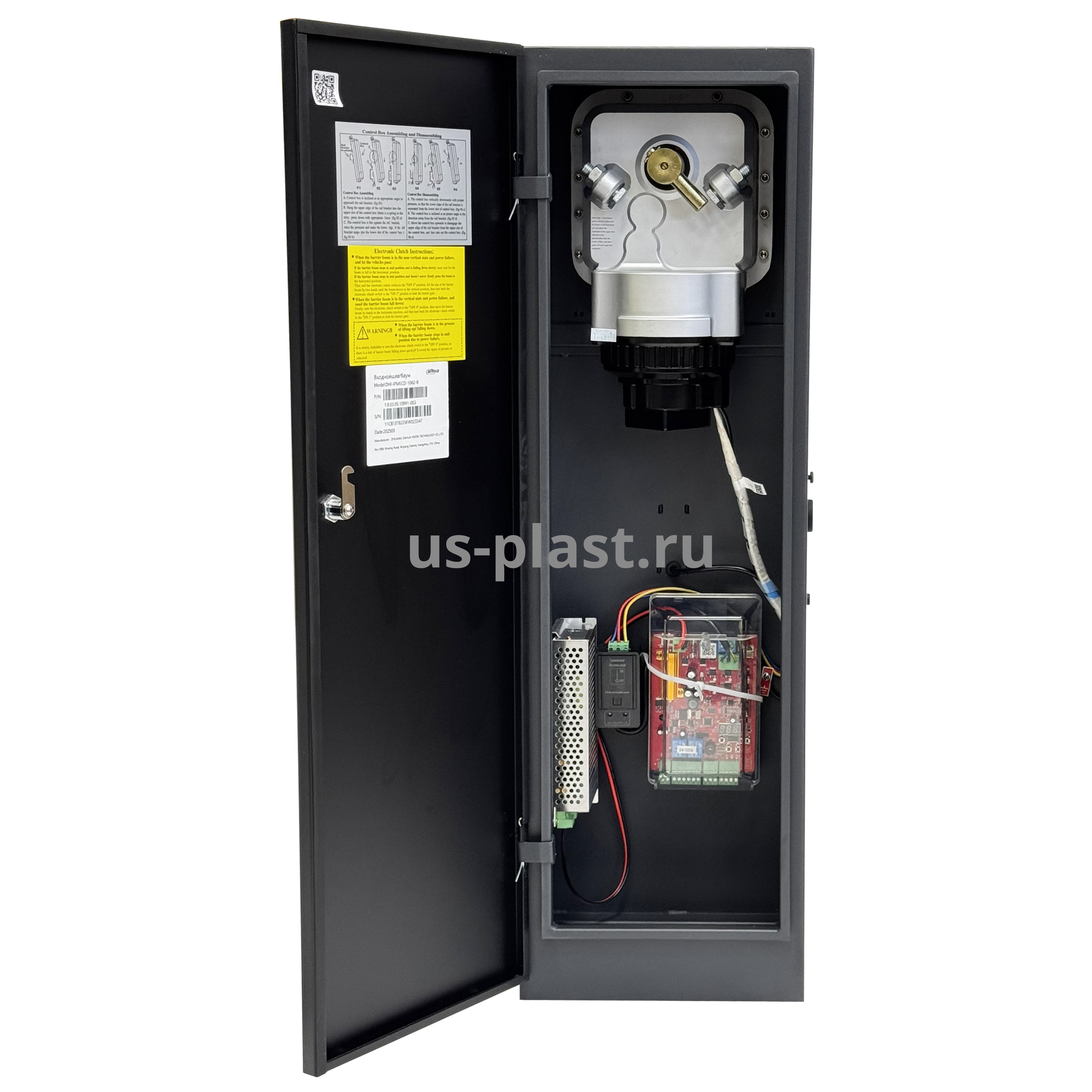

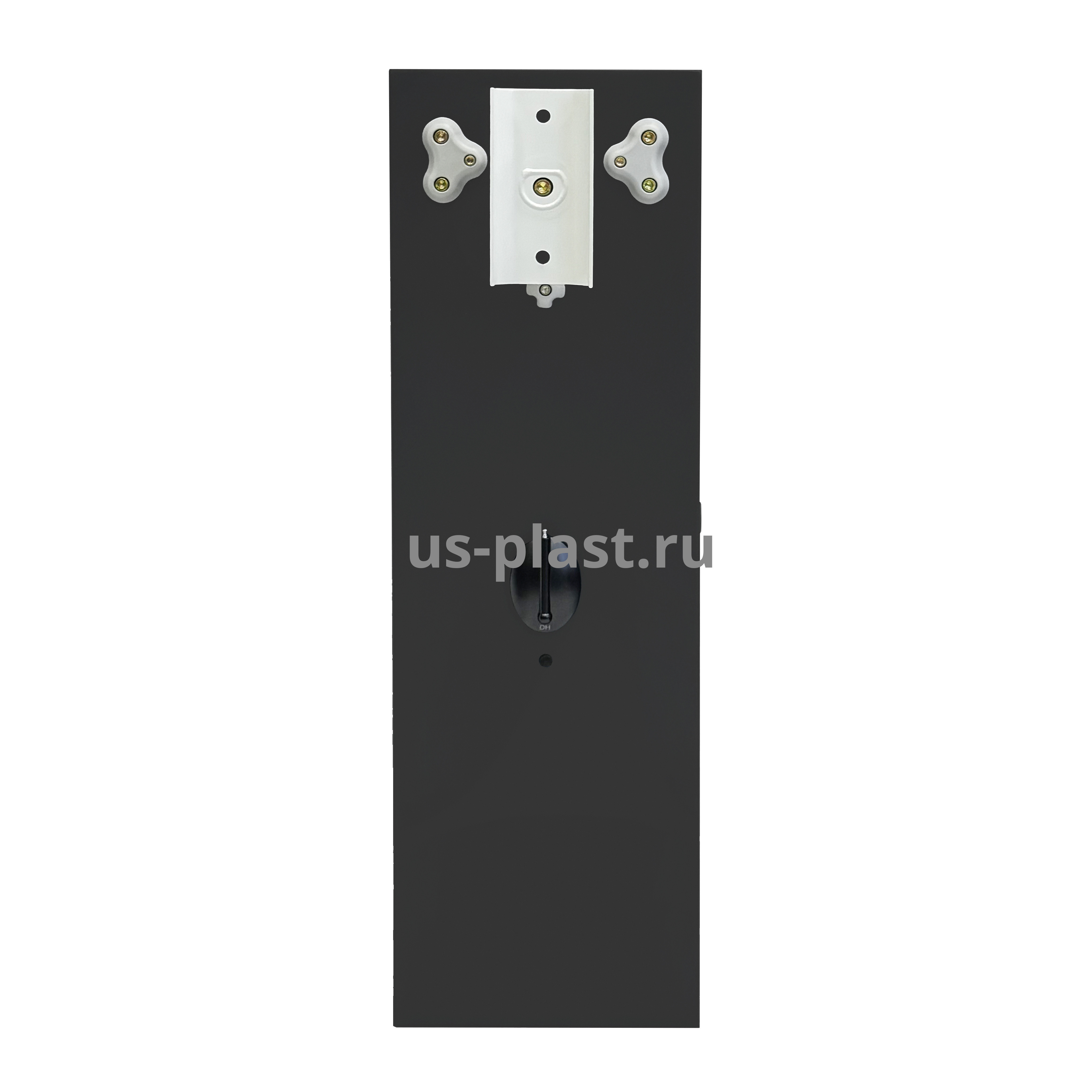

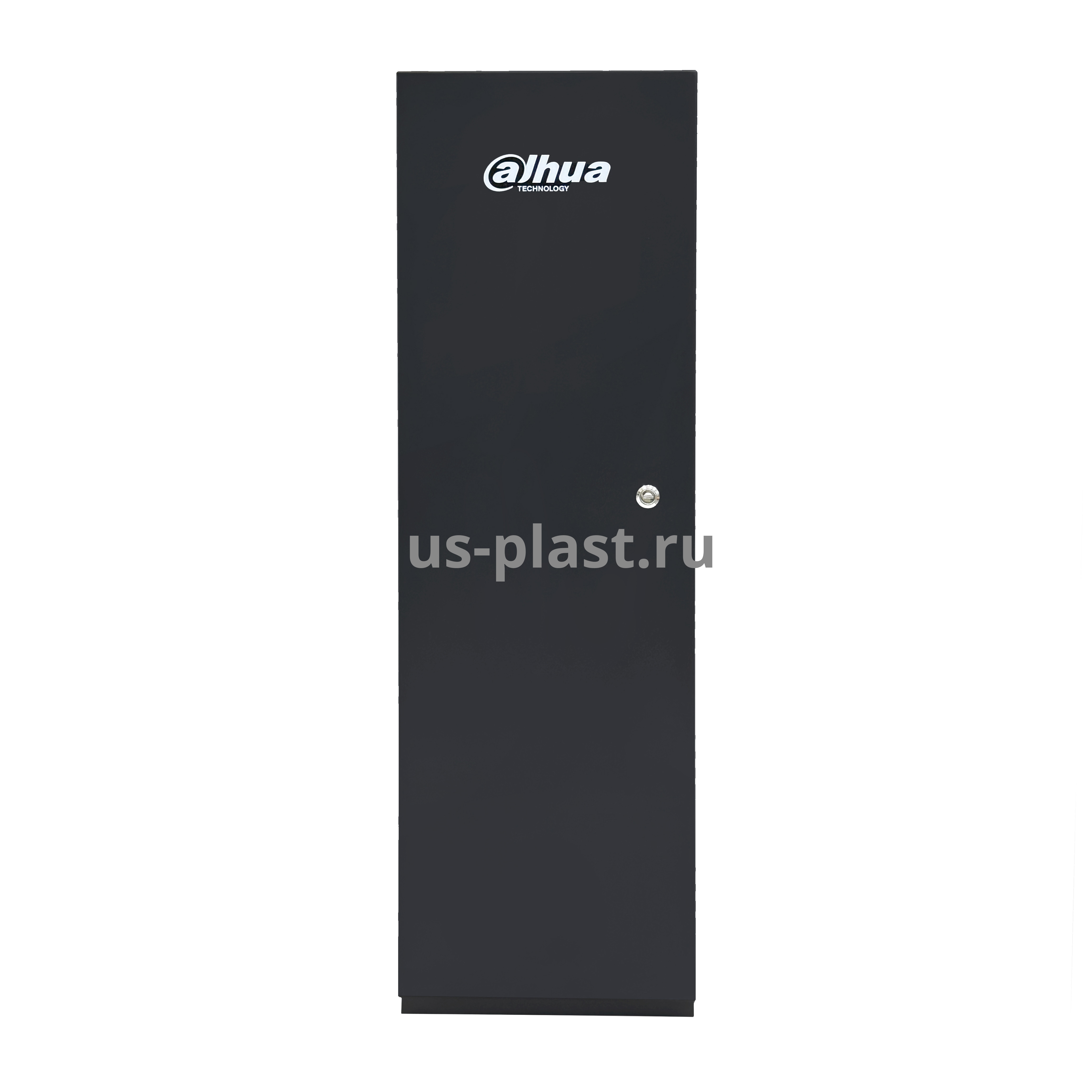

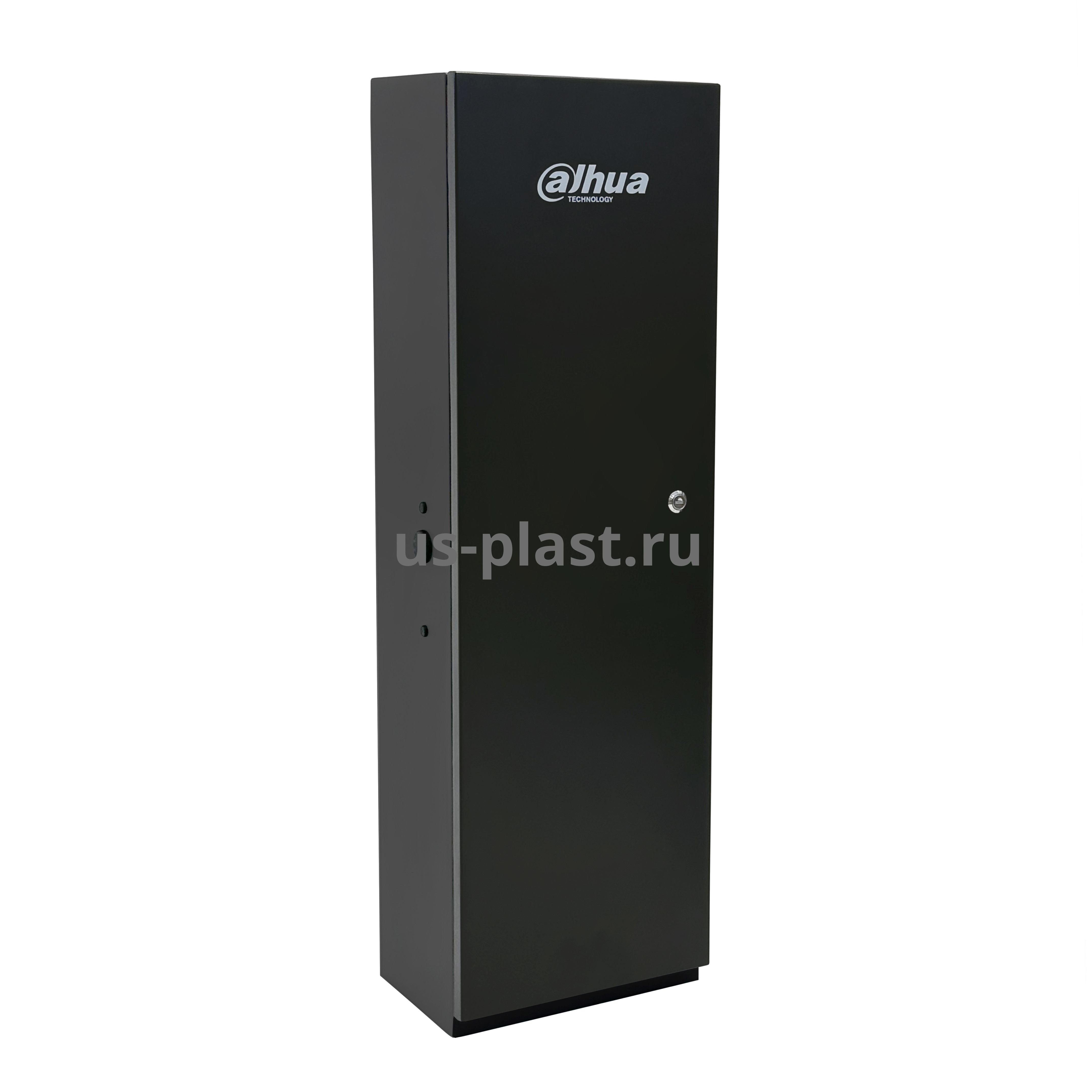

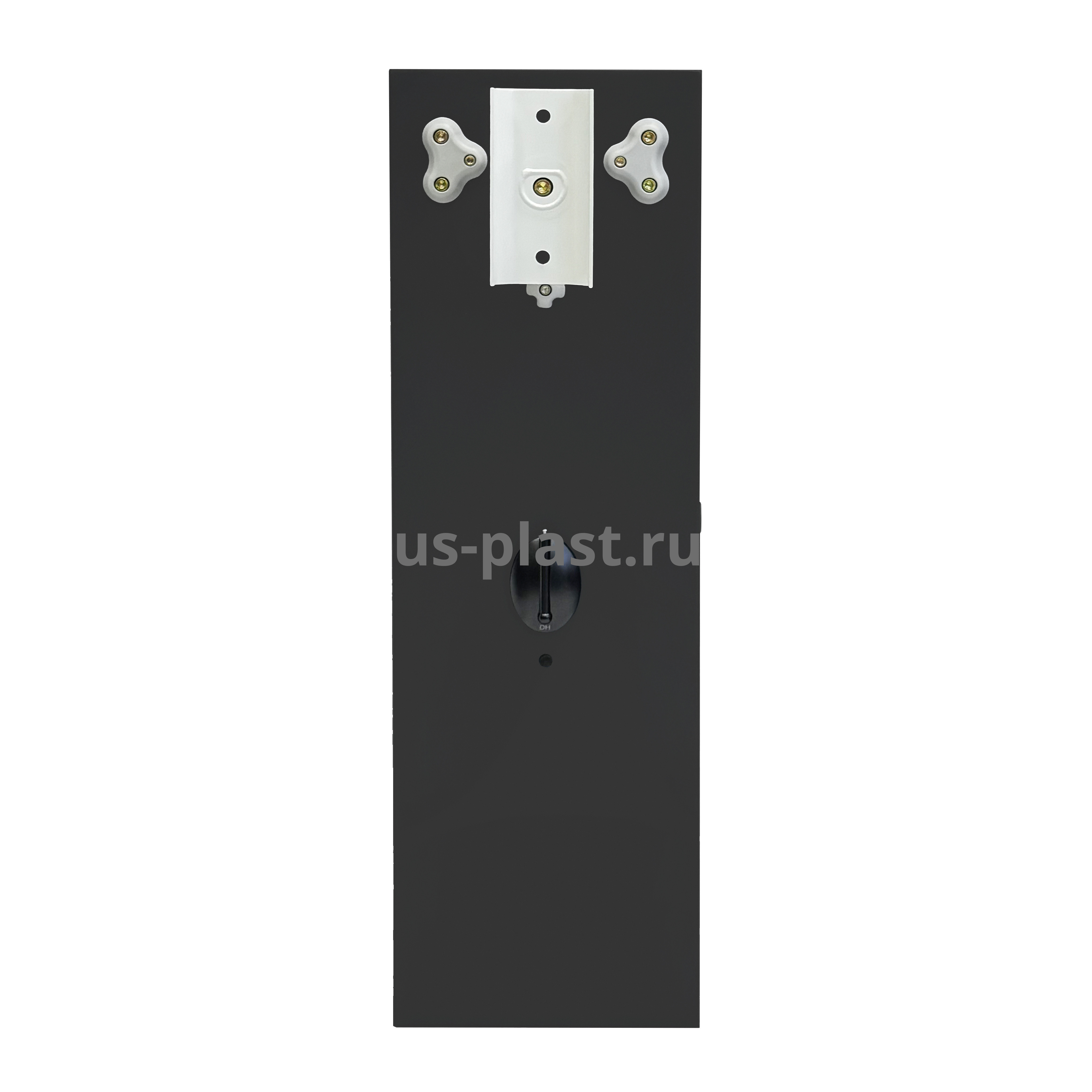

Технические характеристики шлагбаума DHI-IPMECD-1062-R
|
Материал корпуса |
сталь с порошковым покрытием |
|
Тип мотора |
DC бесщеточный мотор |
|
Привод |
Бесщеточный однофазный электродвигатель постоянного тока 24 В |
|
Совместимые модели стрел |
IPMECD-0162-M30 прямая стрела (3m) |
|
Время подъема/опускания |
2 с - 6 с（скорость определяется длиной стрелы и ее весом） |
|
Подсветка корпуса |
нет |
|
Радиус действия пульта ДУ |
50 м (на открытом пространстве) |
|
Рабочая частота пульта ДУ |
433.82 МГц – 434.02 МГц |
|
Количество сопрягаемых пультов ДУ |
В комплекте поставляется 2 пульта дистанционного управления и приемник поддерживает подключение до 40 шт |
|
Порт RS-485 |
1 |
|
Питание |
100 ~ 240 В (AC) |
|
Потребляемая мощность |
210 Вт (рабочий режим) |
|
Вес корпуса (нетто) |
24.6 кг |
|
Рабочая температура |
-20°C ~ +65°C |
|
Вес корпуса (брутто) |
30 кг |
|
Размеры |
285 × 200 × 940 мм |
|
Размеры упаковки |
1020 × 320 × 385 мм |
|
Срок службы двигателя |
3,5 млн циклов |

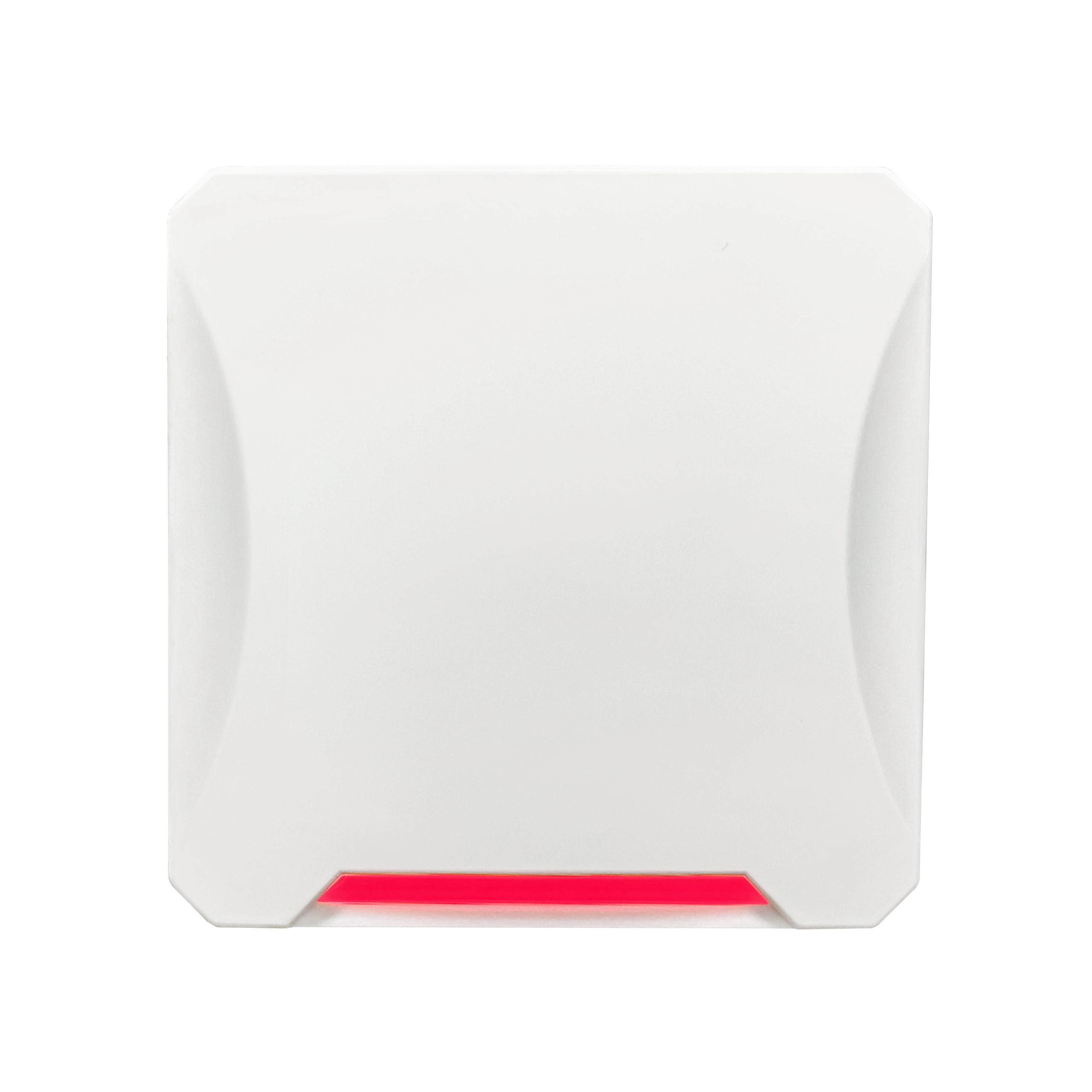

Технические характеристики UHF считывателя "UHF-115"
| Дальность считывания | до 20 м |
| Интерфейсы связи | Wiegand; RS485; USB для конфигурации |
| Мощность сигнала | 0 - 33 дБм |
| Коэффициент усиления антенны | 9 dBi |
| Режим | Читать всегда (по умолчанию) и читать по триггеру |
| Сетевые протоколы | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
| Рабочая частота | E: 865-868 МГц / F: 902-906 МГц |
| Потребляемая мощность | 12 Вт |
| Питание | 12 В (DC) |
| Рабочая температура | -40℃ - +70℃ |
| Влажность | 10-90% |
| Вес (нетто) | 2400 г |
| Вес (брутто) | 3700 г |
| Размеры | 260 x 260 x 70 мм |
| Степень защиты от влаги и пыли | IP67 |
