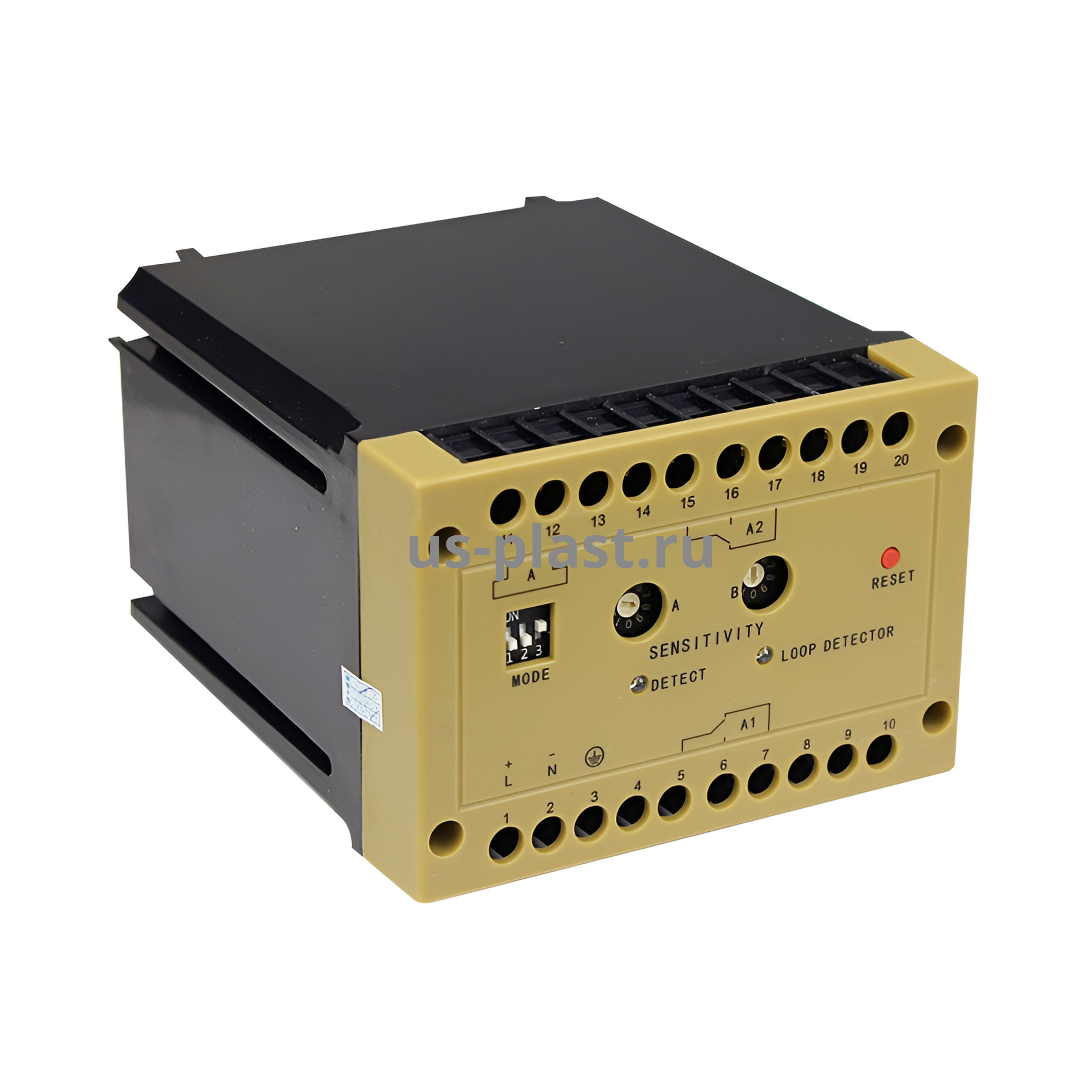

Контроллер (датчик) индукционной петли FORTEK PD-220S, одноканальный
- Артикул: 13288
- Производитель: US-PLAST
Управляет одной индукционной петлей
Контролирует одну зону проезда
Рабочая частота: 100 кГц
Регулировка чувствительности: 9 уровней
Задержка отключения реле: 0 – 4,5 секунды (регулируемая)
Время отклика: 35 мс
Диапазон индуктивности петли: 80 ~ 500 мкГн
Выход: релейный (NO/NC/COM)
Одноканальный контроллер индукционной (магнитной) петли FORTEK PD-220S.
Промышленный одноканальный детектор транспортных средств на основе индукционной петли. Применяется в системах контроля доступа на парковках, КПП и других объектах для обнаружения въезжающего или выезжающего транспорта. Устройство управляет шлагбаумами, воротами и другим оборудованием через релейный выход.
Работает на частоте 100 кГц. Время отклика устройства 35 мс. Для работы устройства необходим источник питания 220 В.
Функциональные особенности
-
Одноканальный детектор: один канал обнаружения для подключения одной индукционной петли.
-

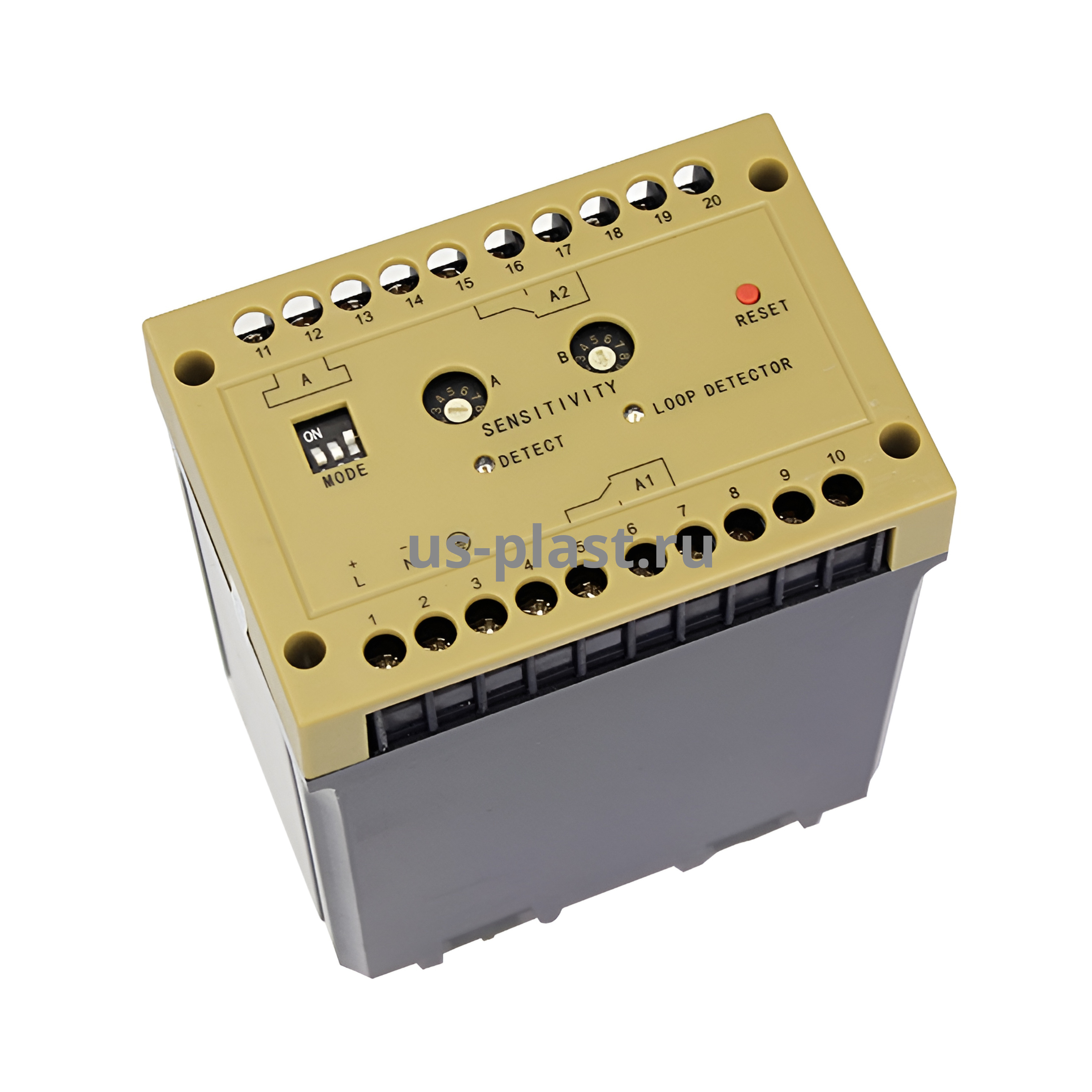

Регулировка чувствительности: 9 уровней (0–9). Уровень «0» - минимальная чувствительность, «9» - максимальная. Настройка производится поворотным переключателем на передней панели.
-
Регулировка задержки: функция задержки от 0 до 4,5 секунд. Настройка поворотным переключателем. Задержка необходима, чтобы детектор не отключал реле, пока автомобиль полностью не покинет зону петли.
-
Высокая скорость срабатывания: время отклика - 35 мс.
-
Защита от помех: возможность изменения рабочей частоты для устранения взаимного влияния соседних петель. Предусмотрено 4 положения частоты (Low / Mid-Low / Mid-High / High), переключаются DIP-переключателями внутри корпуса.
-
Многоуровневая защита от перенапряжений: конструкция детектора включает несколько ступеней защиты электроники от импульсных скачков напряжения, возникающих при грозовых разрядах или коммутационных помехах в сети.
-
Автоматическая компенсация температурного дрейфа: электроника детектора автоматически корректирует свою работу при изменении температуры окружающей среды, что обеспечивает стабильную чувствительность и исключает ложные срабатывания.
-

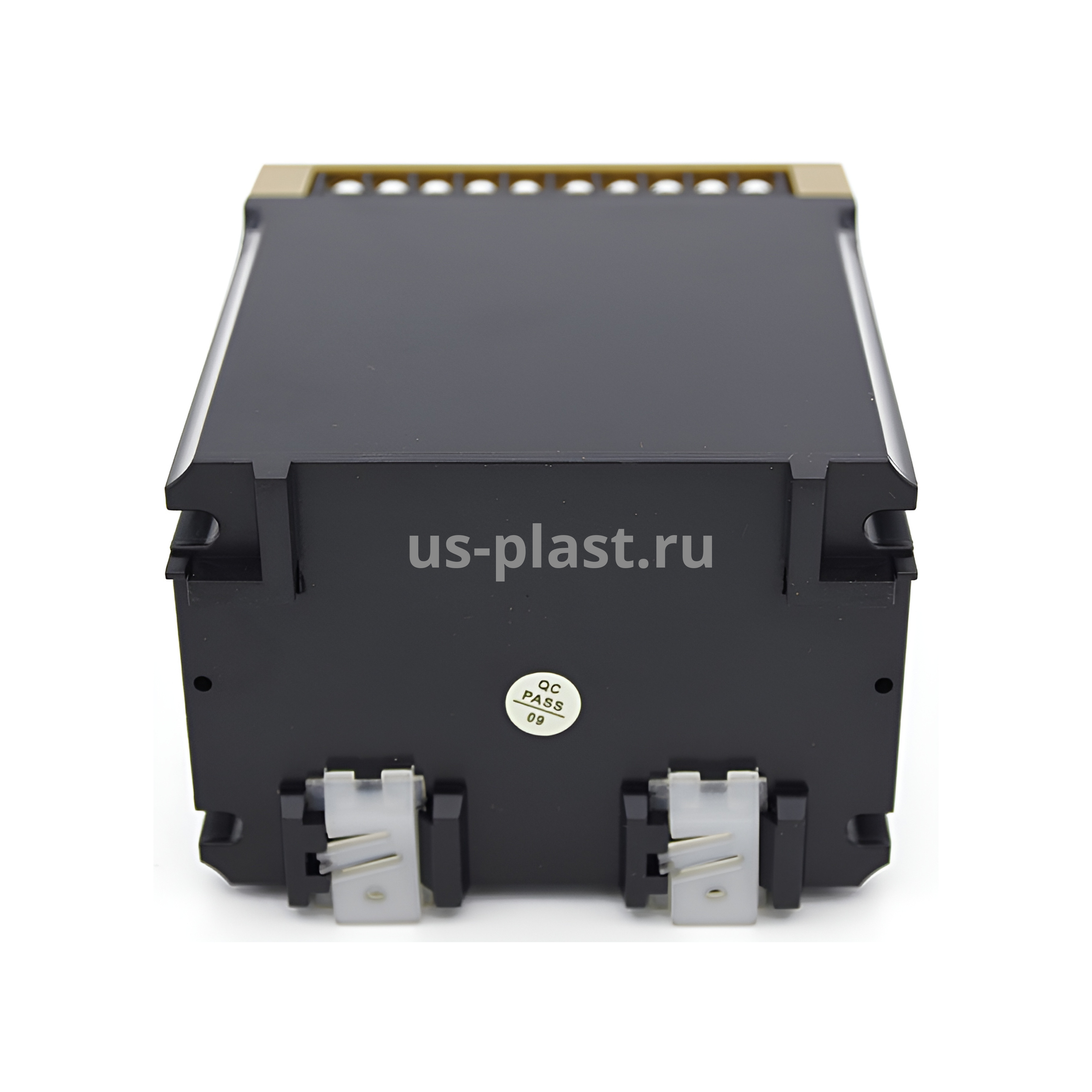

Монтаж на DIN-рейку: стандартное крепление, позволяющее устанавливать детектор как в электрощитах, так и в корпусах шлагбаумов и стоек управления доступом. Это упрощает монтаж и обслуживание оборудования.
-
Прочный корпус: промышленное исполнение, рассчитанное на эксплуатацию в сложных условиях.
Рекомендации по монтажу индукционной петли:
-
Форма петли: прямоугольная. Длинные стороны перпендикулярны направлению движения транспорта.
-
Расстояние между длинными сторонами: рекомендуется 1 метр.
-
Ширина петли: зависит от ширины дороги, концы обычно на 0,5 м уже ширины дороги.
-
Количество витков: 4 или 6. Если две петли рядом — одна 4 витка, другая 6.
-
Параметры для разных типов транспорта: Легковой автомобиль: ширина 1,0 м, 5–7 витков. Минивэн: ширина 1,2 м, 5–7 витков. Средний грузовик: ширина 1,5 м, 4–6 витков. Крупный грузовик / прицеп: ширина 1,8 м, 4–6 витков.
-
Ширина канавки: 3–5 мм, глубина 40–50 мм.
-
Индуктивность петли: поддерживается в диапазоне 80–500 мкГн.
-
Скрутка проводов: выводные провода петли должны быть плотно скручены (не менее 20 скруток на метр) для предотвращения помех.
-
Герметизация: после проверки канавка заливается битумом, стеклогерметиком или цементом.
| Тип устройства | Одноканальный детектор индукционной (магнитной) петли |
| Напряжение питания | 220 В AC |
| Количество каналов обнаружения | 1 |
| Регулировка чувствительности | 9 уровней |
| Рабочая частота | 100 кГц |
| Время отклика | 35 мс |
| Выходной режим | Релейный (NO/NC/COM) |
| Задержка отключения реле | 0 – 4,5 секунды (регулируемая) |
| Защита от перенапряжений | Многоуровневая |
| Компенсация дрейфа | Автоматическая (температурная) |
| Рабочая температура | от –40 °C до +65 °C |
| Рабочая влажность | до 95% (относительная) |
| Способ монтажа | DIN-рейка |
| Габаритные размеры | 110 × 60 × 100 мм |
