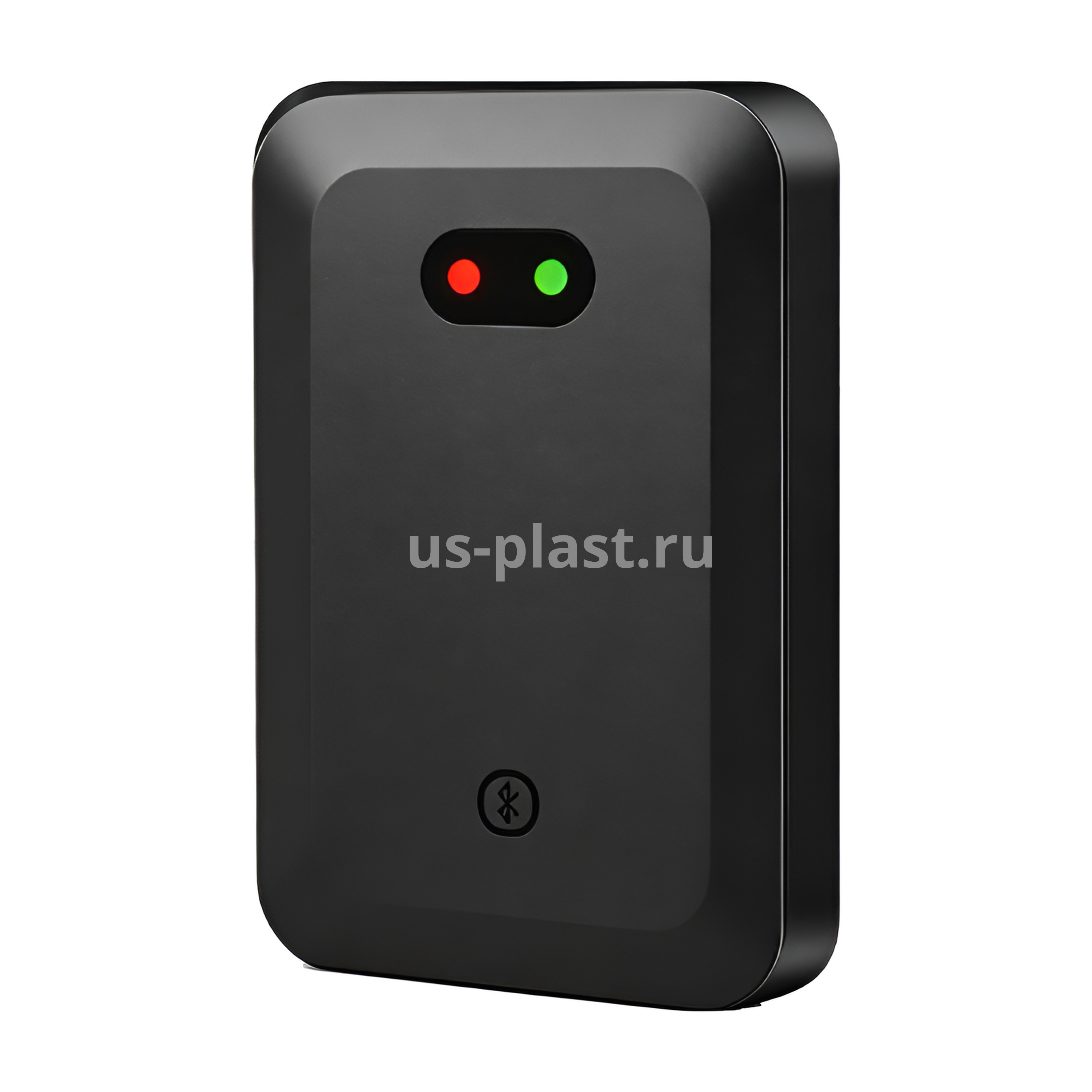

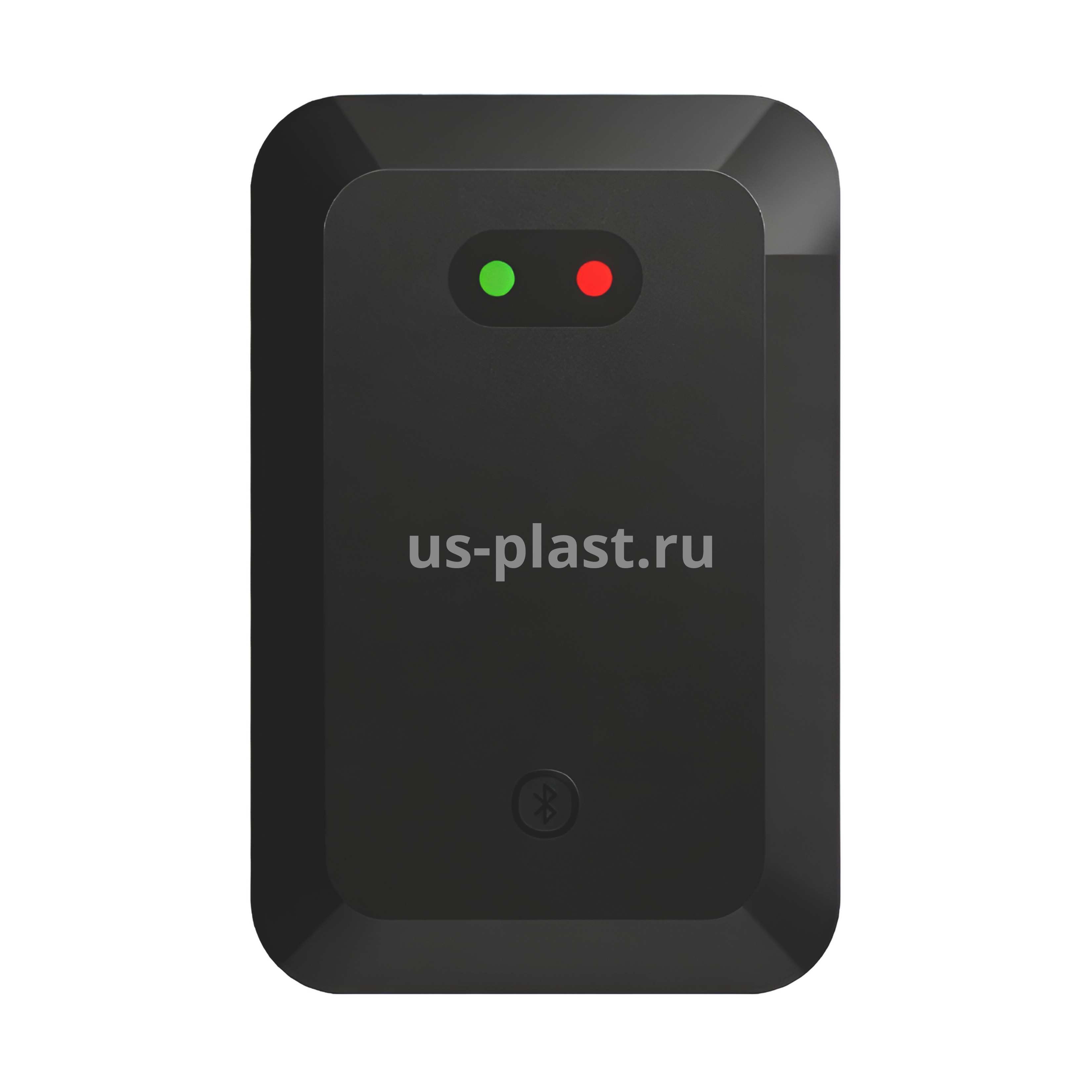

Радар WS-7901C (BLE) Anti-Smash Radar / радиолокационный датчик для управления стрелой шлагбаума
- Артикул: 13291
- Производитель: US-PLAST
Контроль зоны безопасности и предотвращение столкновений со стрелой шлагбаума

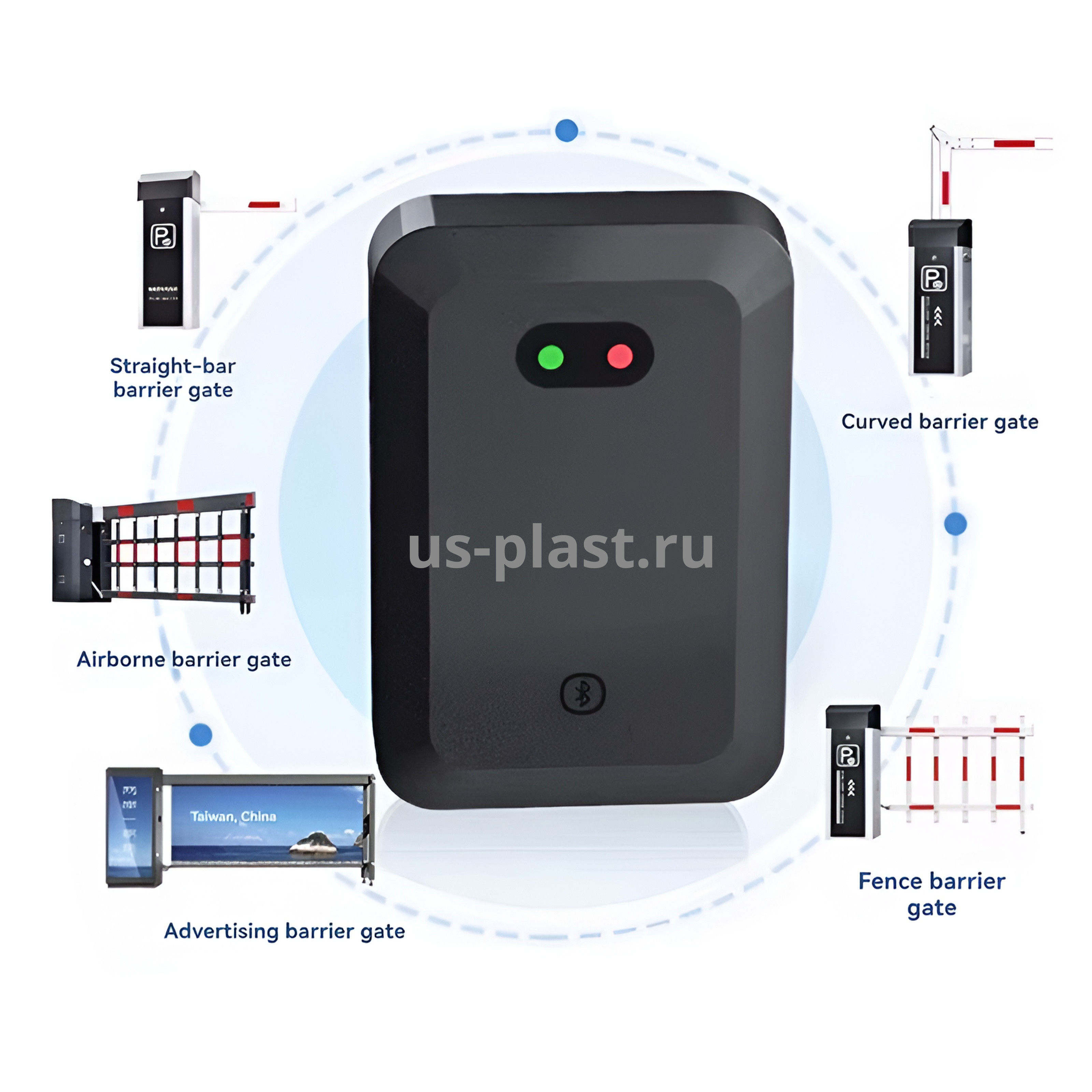

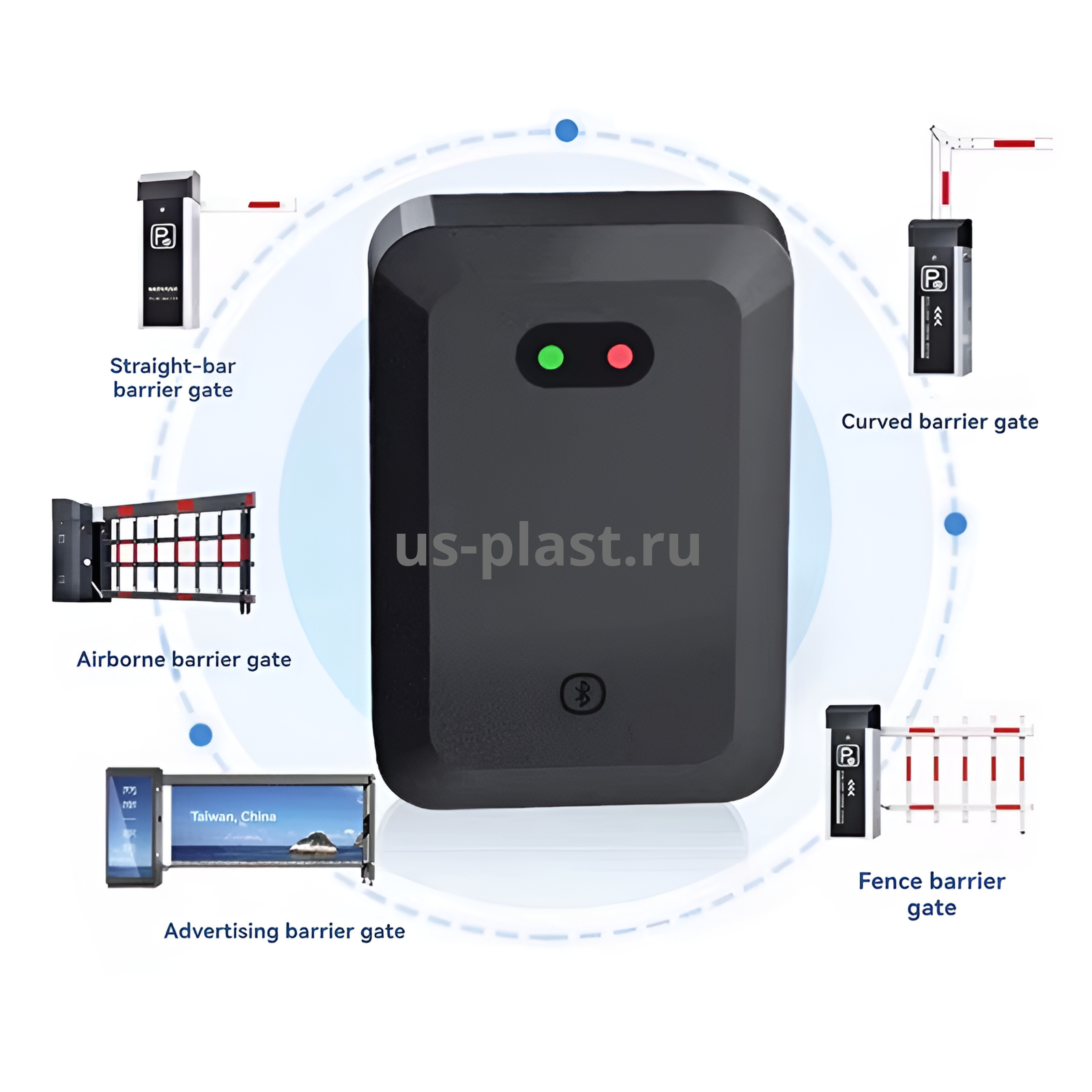

Для всех типов стрел (прямых, складных и с защитной шторкой)
Дальность обнаружения: 1 – 6 м (настраиваемая)
Частота: 79 ГГц
Настройка через мобильное приложение GateRadarTool
Релейный выход: NO/COM
Питание: DC 12 В
Рабочая температура: -40°C - +85°C
Радарный детектор WS-7901C (BLE) Anti-Smash Radar предназначен для обнаружения транспортных средств и пешеходов в зоне действия шлагбаума. Обеспечивает защиту от опускания стрелы на автомобиль или человека. Применяется на парковках, КПП, в жилых комплексах и на коммерческих объектах. Модель совместима со всеми типами стрел шлагбаума: прямыми, складными, с защитной шторкой.
Функциональные особенности
WS-7901C работает в миллиметровом радиолокационном диапазоне 79 ГГц. Обеспечивает высокое разрешение, точное разделение целей и стабильную работу в течение длительного срока.
Распознавание транспорта и людей: благодаря режиму двойного обнаружения радар анализирует характеристики цели и отличает крупные металлические объекты (автомобили) от людей. Это критически важно для функции защиты от столкновений — при обнаружении человека под стрелой шлагбаума подаётся сигнал на немедленную остановку или подъём стрелы.
Высокая точность: обеспечивает сантиметровую точность обнаружения, надёжно различая транспортные средства и объекты вдоль пути стрелы. Исключает ложные срабатывания.
Настройка через мобильное приложение: калибровка зон обнаружения, регулировка чувствительности и изменение параметров производятся на месте через мобильное приложение GateRadarTool по Bluetooth.

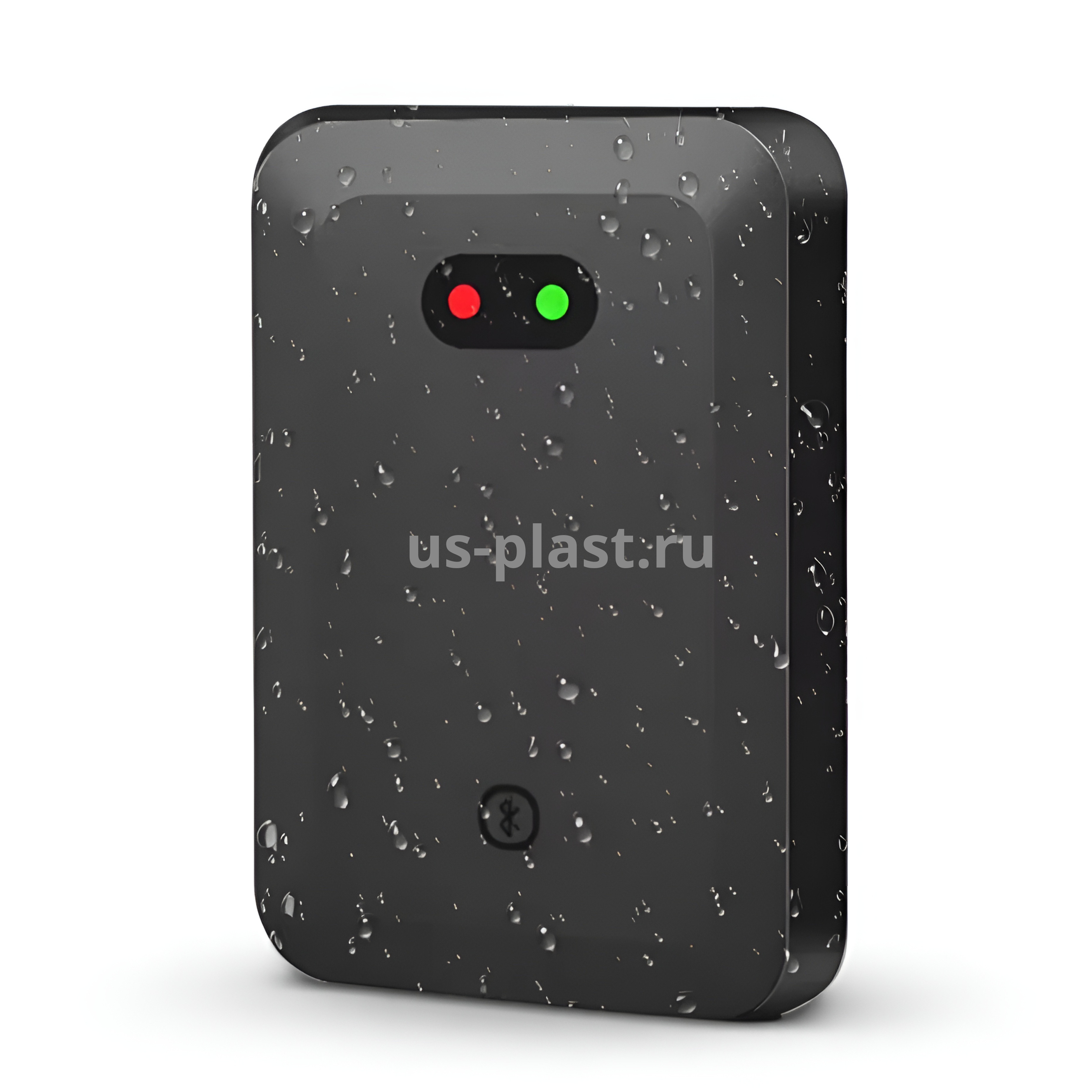

Защита от погодных условий IP67: полностью герметичный корпус обеспечивает бесперебойную работу во время сильного дождя и экстремальных температур.
Выходные контакты: релейный выход COM (общий) + NO (нормально разомкнутый) — два провода (синий и оранжевый) для подключения к контроллеру шлагбаума.
Дополнительный интерфейс: поддержка RS485 (белый и фиолетовый провода) для интеграции с системами управления.
Рекомендации по монтажу:
Высота установки: для легковых автомобилей — 65–70 см. Для крупногабаритного транспорта рекомендуется устанавливать два радара: на высоте 65–70 см и 100–110 см.
Горизонтальное расстояние до стойки: для шлагбаумов с прямой стрелой - 10–20 см, для непрямых - 20–30 см.
Свободная зона: в радиусе 2 метров слева и справа от радара не должно быть препятствий, иначе возможны помехи.
Крепление: при монтаже радар должен выступать или находиться на одном уровне с окружающими поверхностями. Корпус шлагбаума или стойка должны быть устойчивыми и надёжно зафиксированными.
Настройка через приложение GateRadarTool:
Включите Bluetooth и геолокацию на смартфоне. Запустите приложение.
Подключитесь к радару, выбрав его из списка устройств (название содержит серийный номер).
Выберите режим обнаружения транспорта, тип стрелы шлагбаума и задайте длину стрелы (рекомендуется на 0,5 м меньше фактической).
Выберите режим монтажа (левая или правая установка).
Сохраните конфигурацию.
Поднимите стрелу. Убедитесь, что в радиусе 2 метров нет людей. Выполните калибровку фона.
Выполните калибровку открытия и закрытия стрелы.
Опустите стрелу полностью. Дождитесь завершения самокалибровки (30 секунд), не входя в зону радара.
Область применения:
Парковки и парковочные комплексы.
Контрольно-пропускные пункты (КПП).
Жилые комплексы и бизнес-центры.
Логистические центры и склады.
Объекты с интенсивным транспортным потоком.
| Рабочая частота | 79 ГГц |
| Тип модуляции | FMCW |
| Антенна MIMO | 2T3R |
| Мощность передачи | 10 дБм |
| EIRP | 24 dBm |
| Усиление антенны | 14 dBi |
| Горизонтальный угол обзора | от –60° до +60° |
| Вертикальный угол обзора | от –10° до +10° |
| Диапазон обнаружения | регулируемый, от 1 до 6 м |
| Релейный выход | NO/COM |
| Рабочая температура | от –40 °C до +85 °C |
| Напряжение питания | DC 12 В |
| Потребляемая мощность | ≤1,3 Вт |
| Степень защиты | IP67 |
| Вес нетто | 164 г |

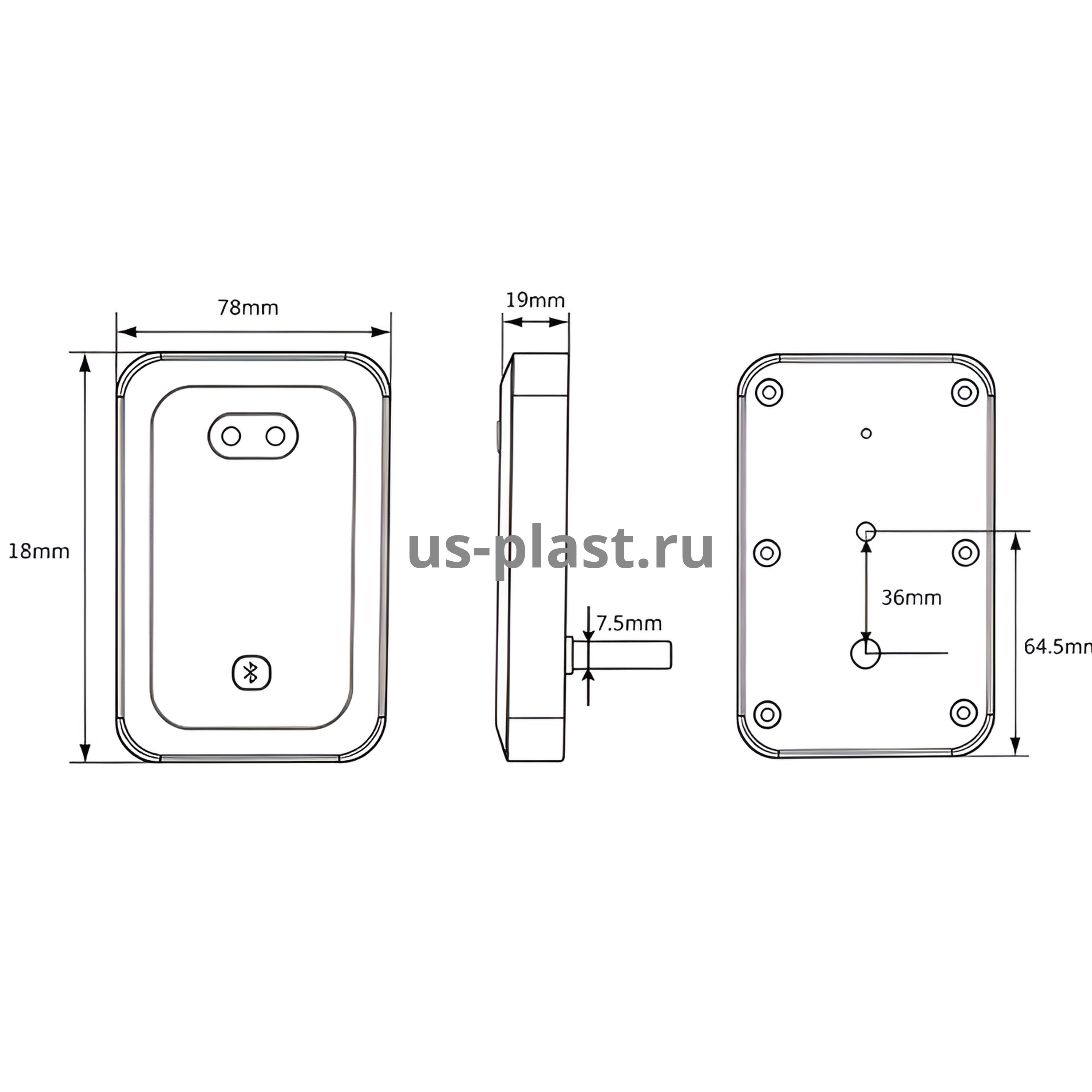

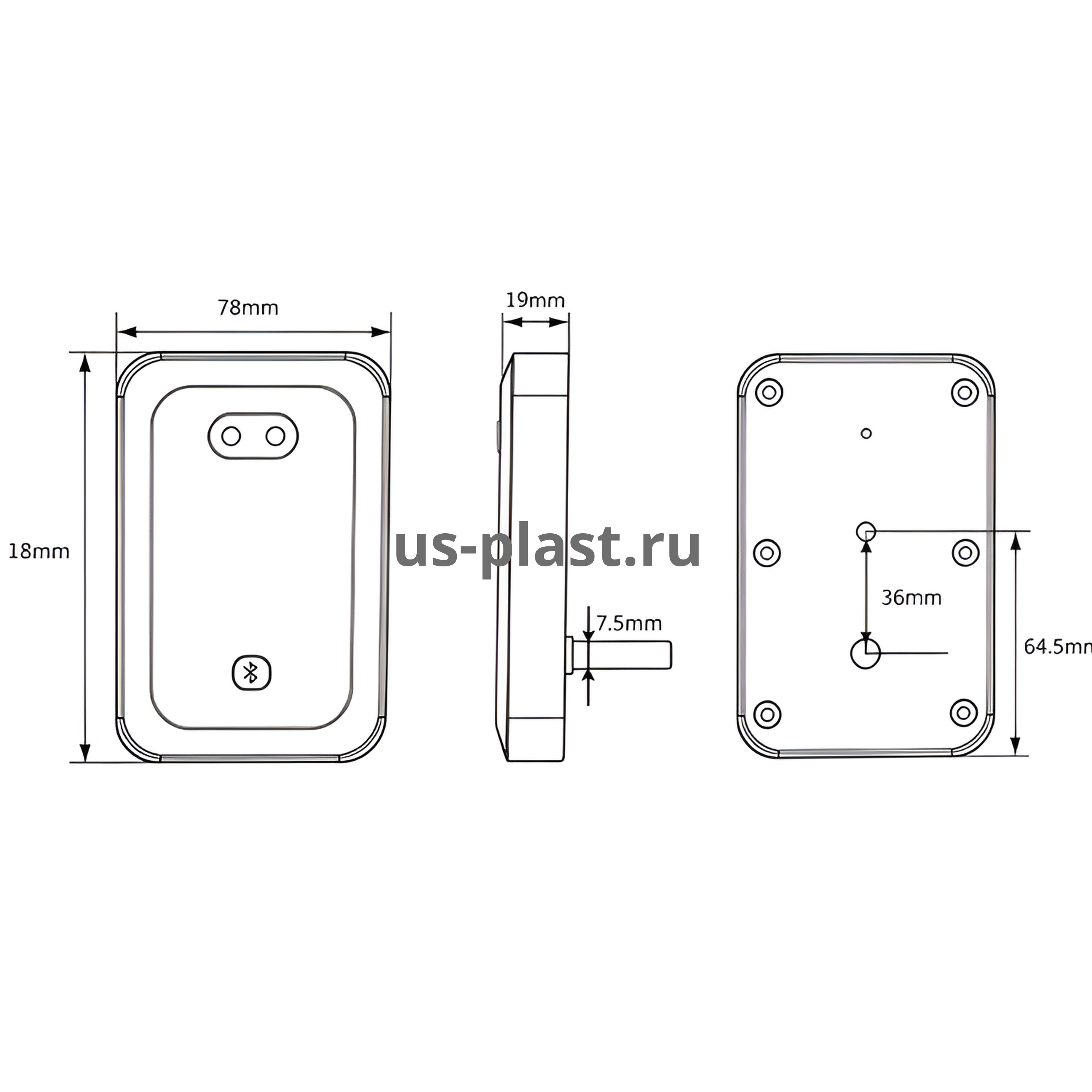

| Габаритные размеры | 180 × 78 × 19 мм |
| Тип применения | Для всех типов стрел шлагбаума |
| Настройка | Мобильное приложение GateRadarTool (Bluetooth) |
