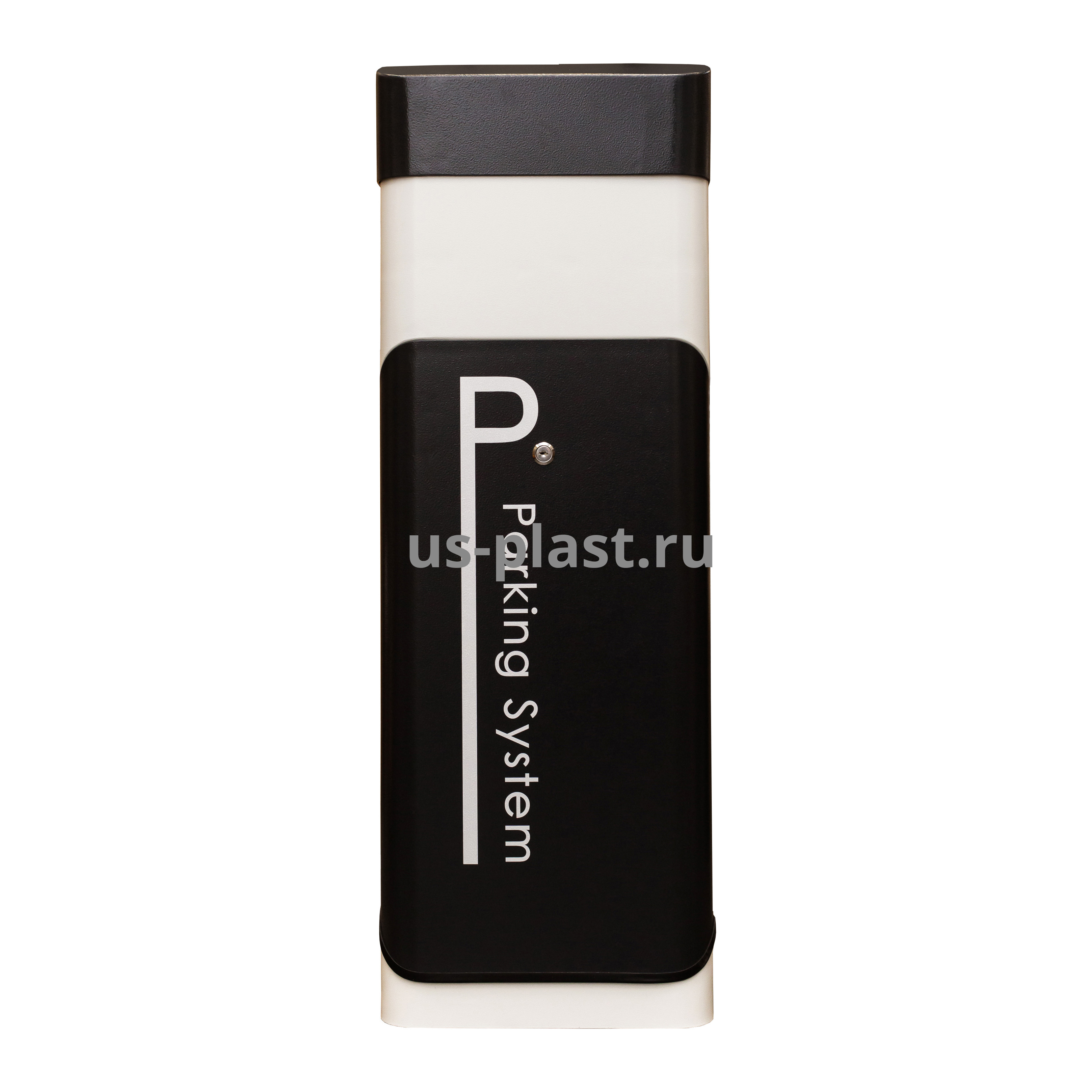

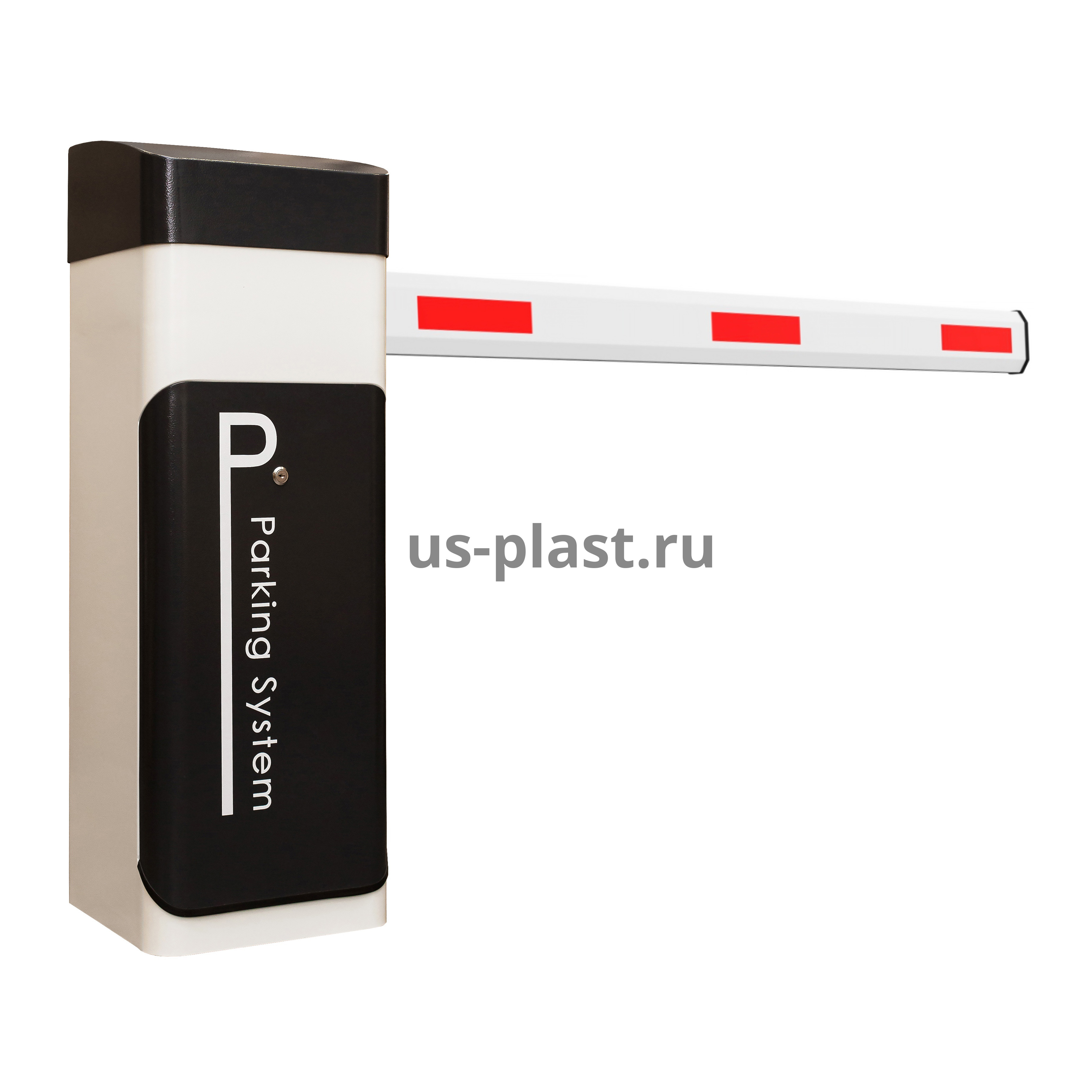

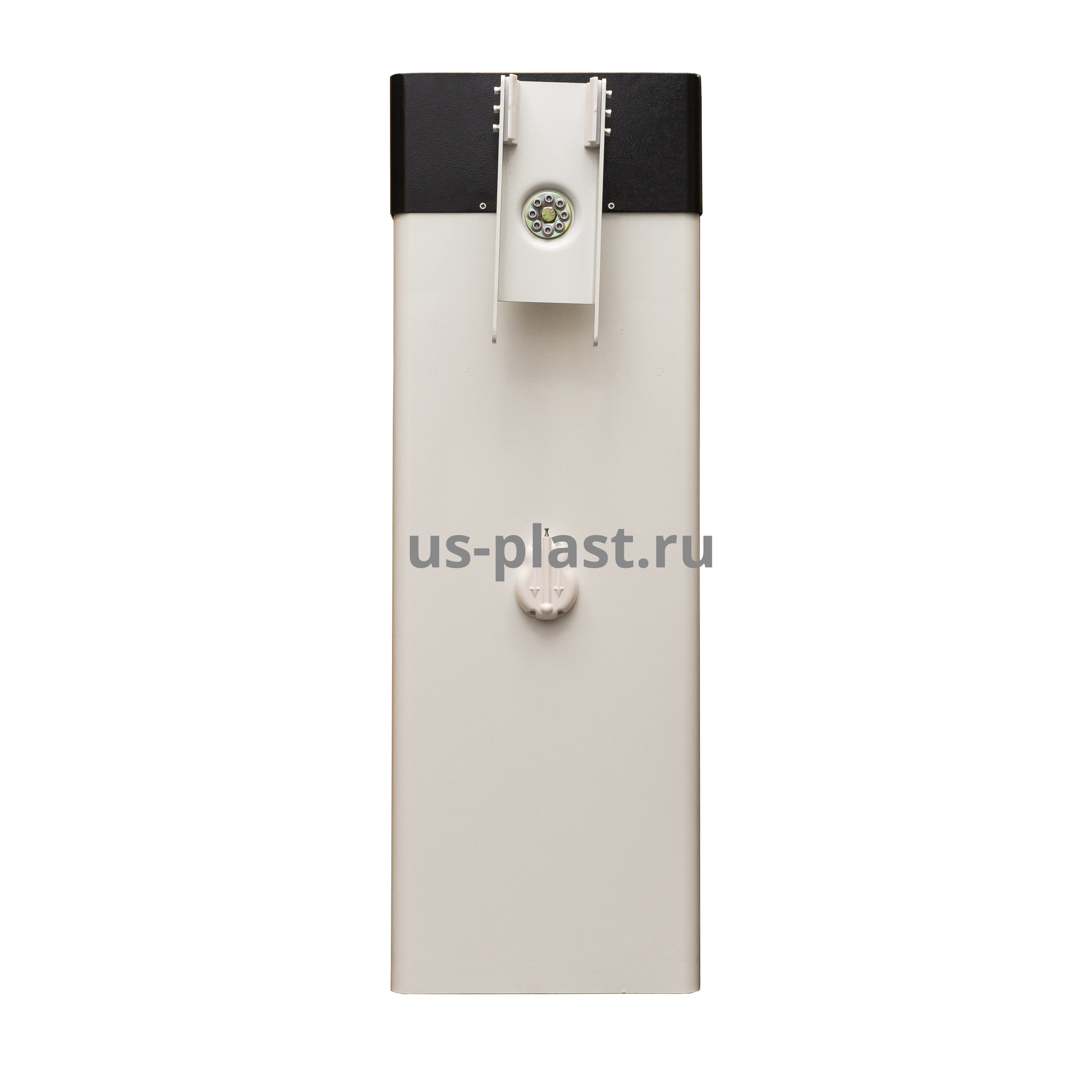

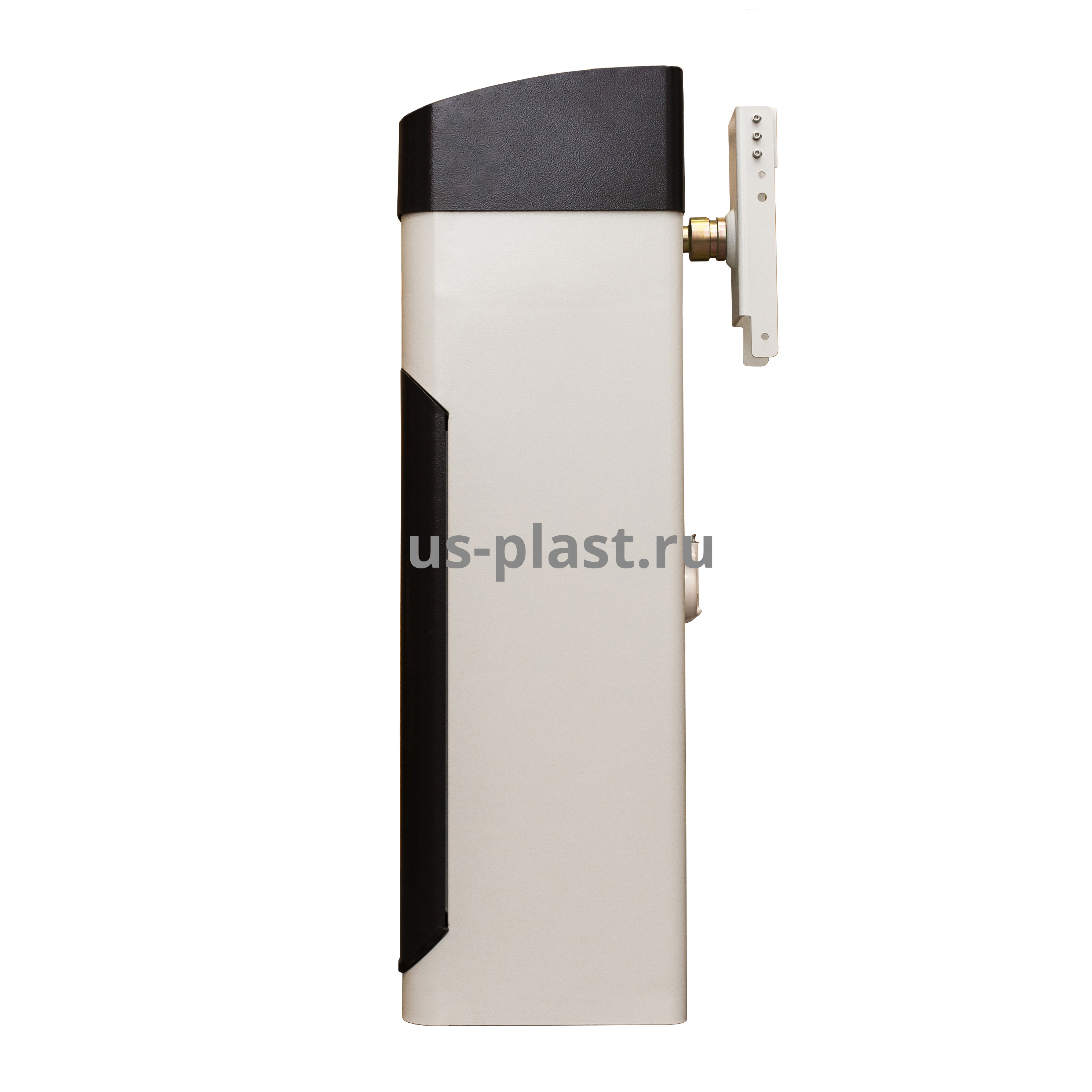

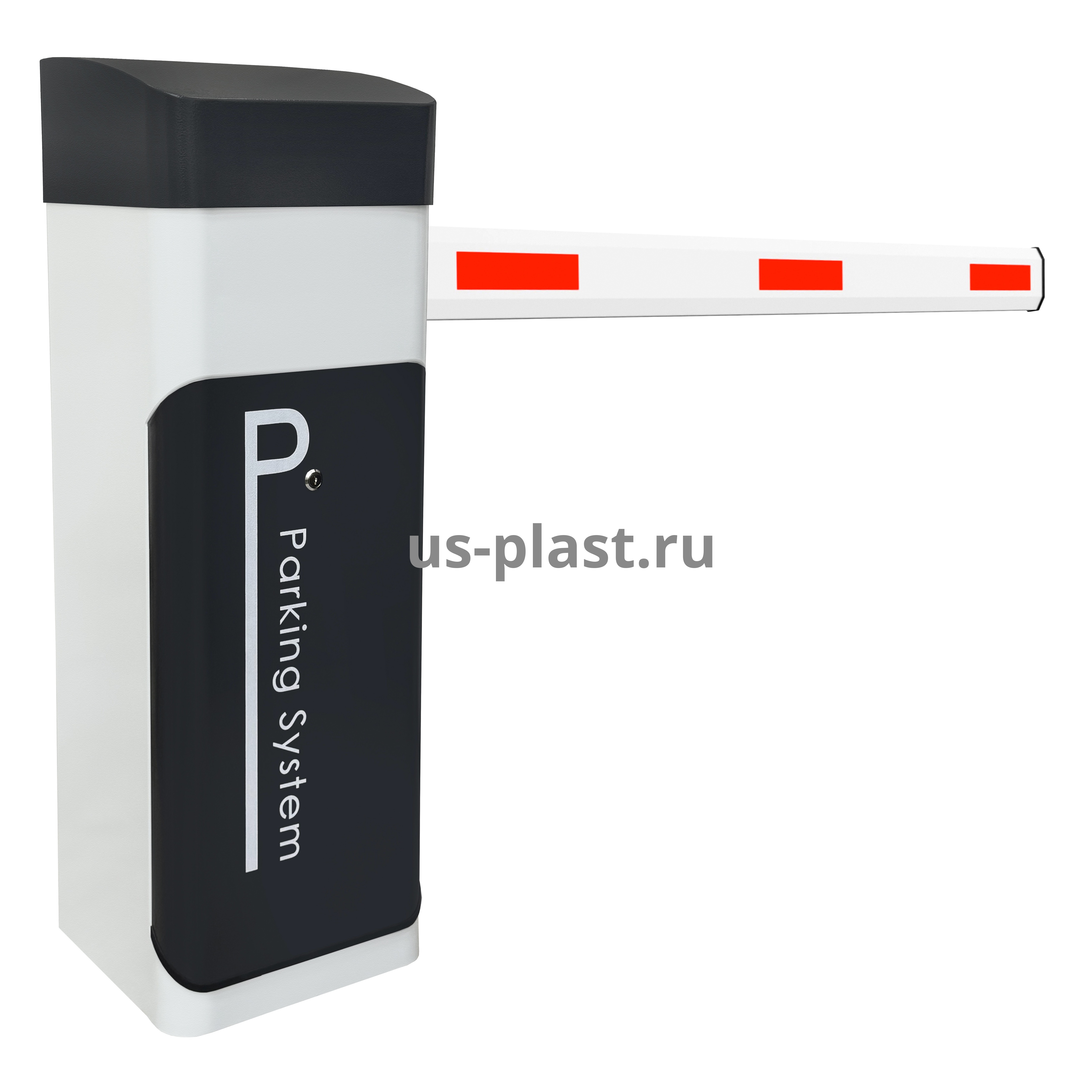

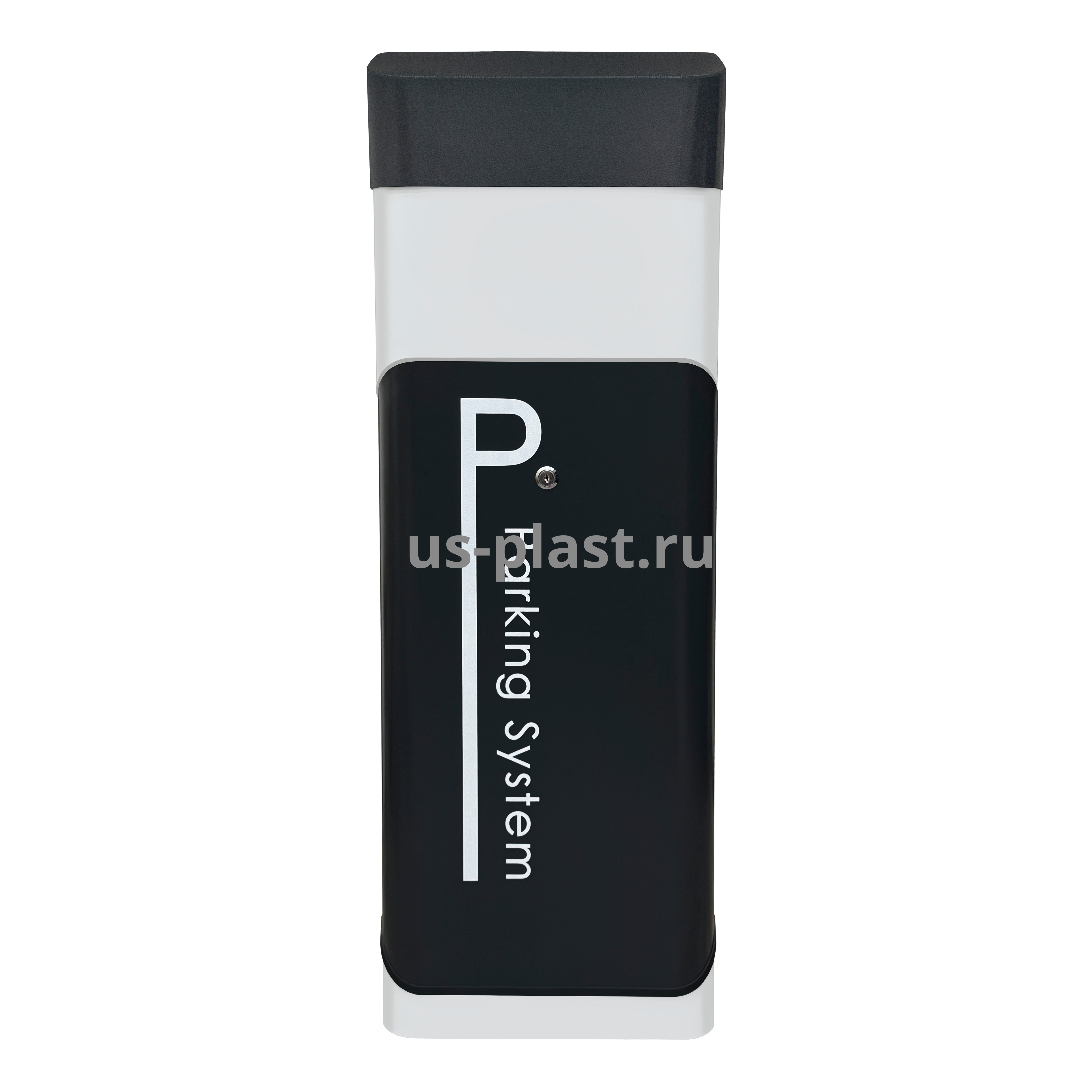

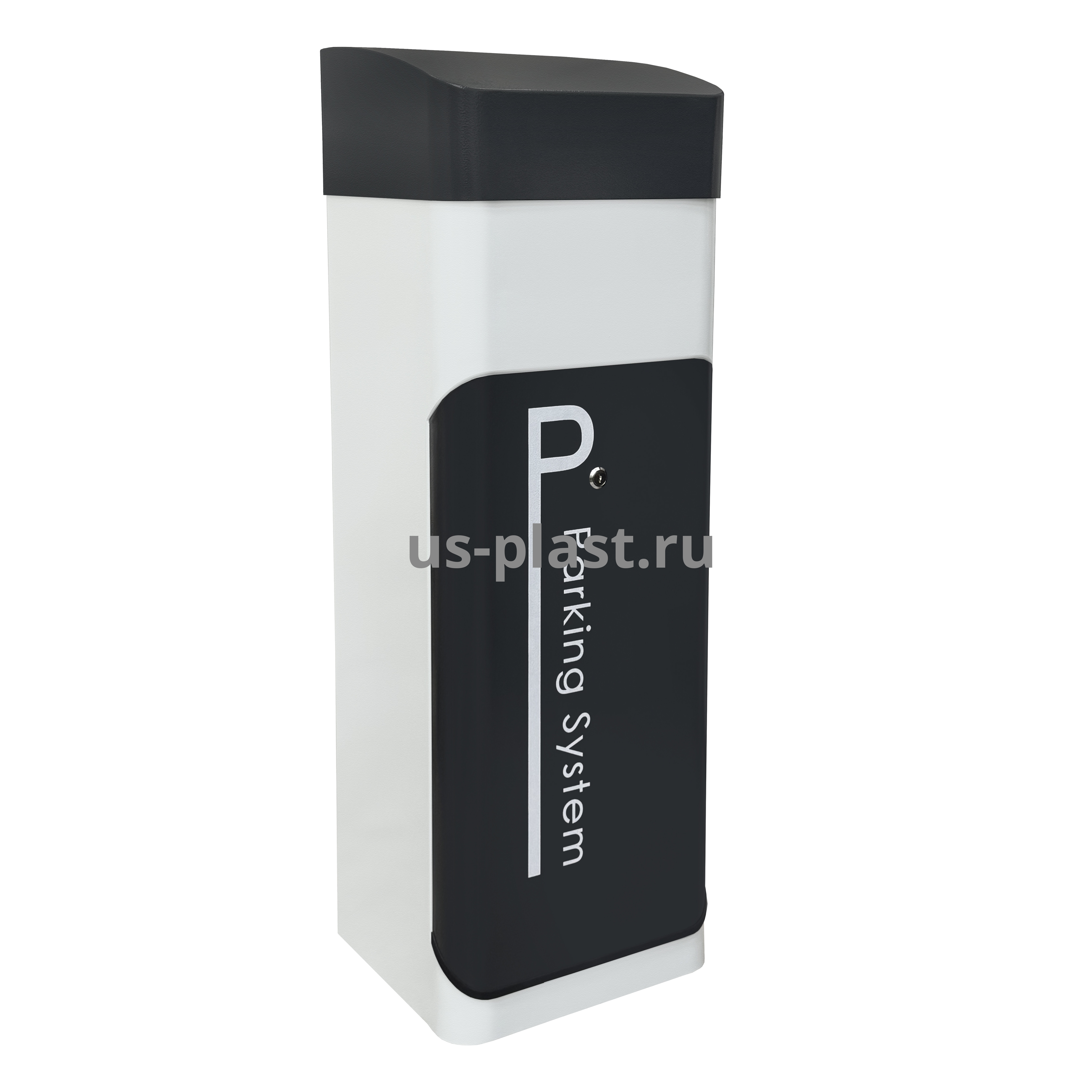

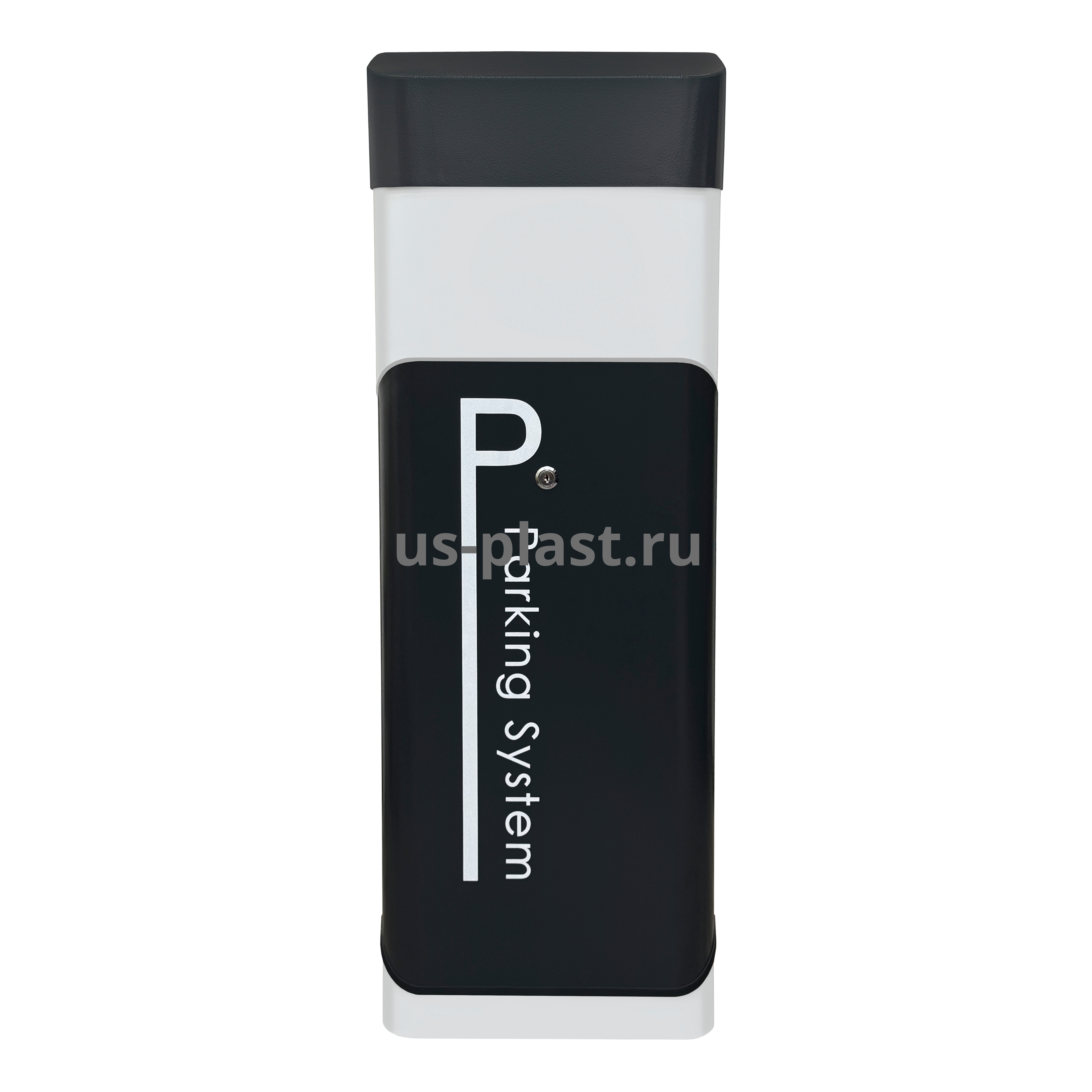

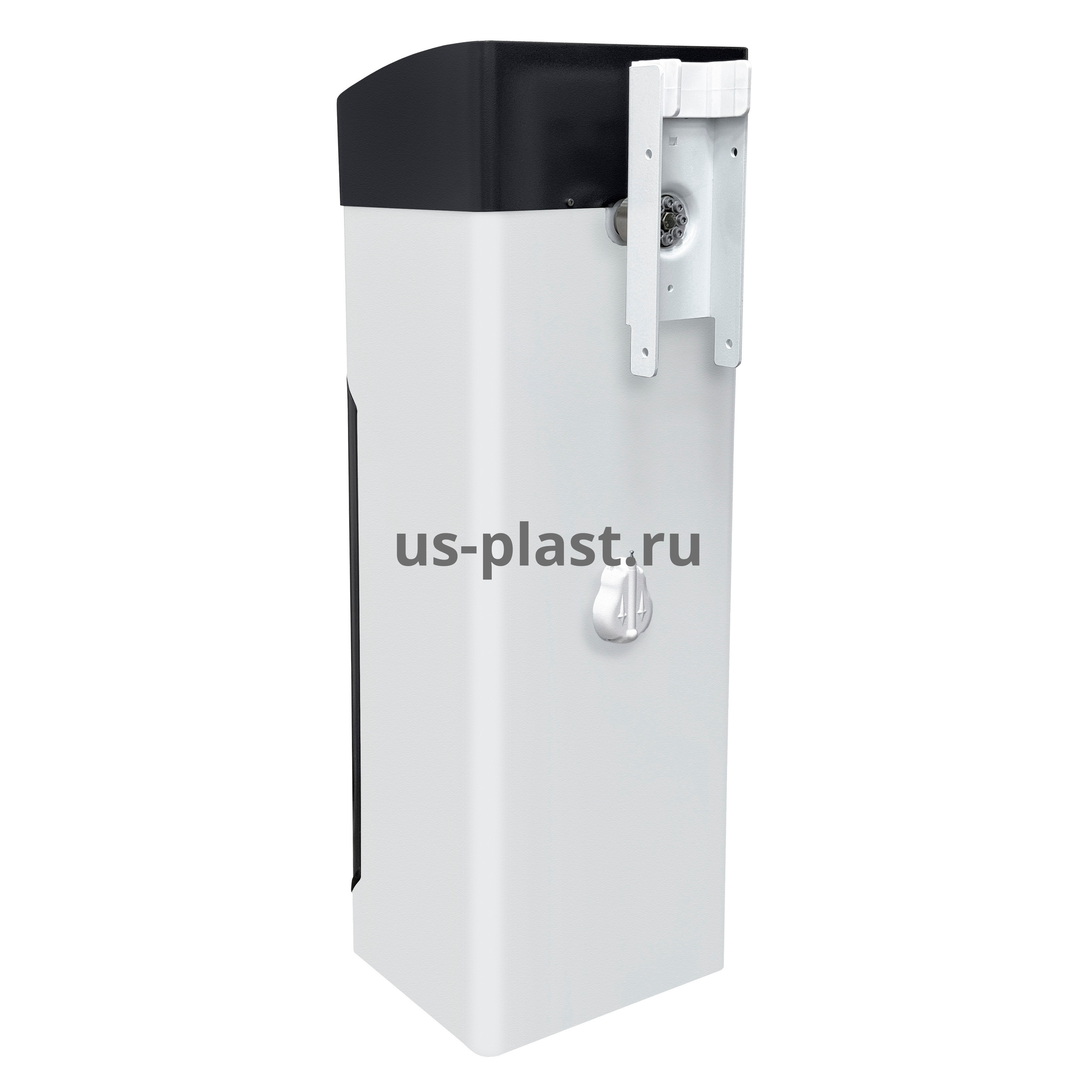

Автоматический шлагбаум DZ-132 (6M) BATTERY с телескопической стрелой 6 м и батареей резервного питания
- Артикул: 11136
- Производитель: US-PLAST
Длина стрелы: 6 м
Время открывания: 5 сек
Тип стрелы: прямоугольная, телескопическая
Тип электродвигателя: бесщеточный, постоянного тока
Частота пульта ДУ: 433 МГц
Количество сопрягаемых пультов: до 30 шт (уникальных кодов)
Максимальная мощность: 160 Вт
Класс защиты: IP54
DZ-132 (6M) BATTERY - модель автоматического шлагбаума второго поколения с бесщёточным двигателем постоянного тока, предназначенная для регулирования проезда автотранспорта на парковках, КПП, платных зонах и территориях с ограниченным доступом.
Функциональные особенности
-

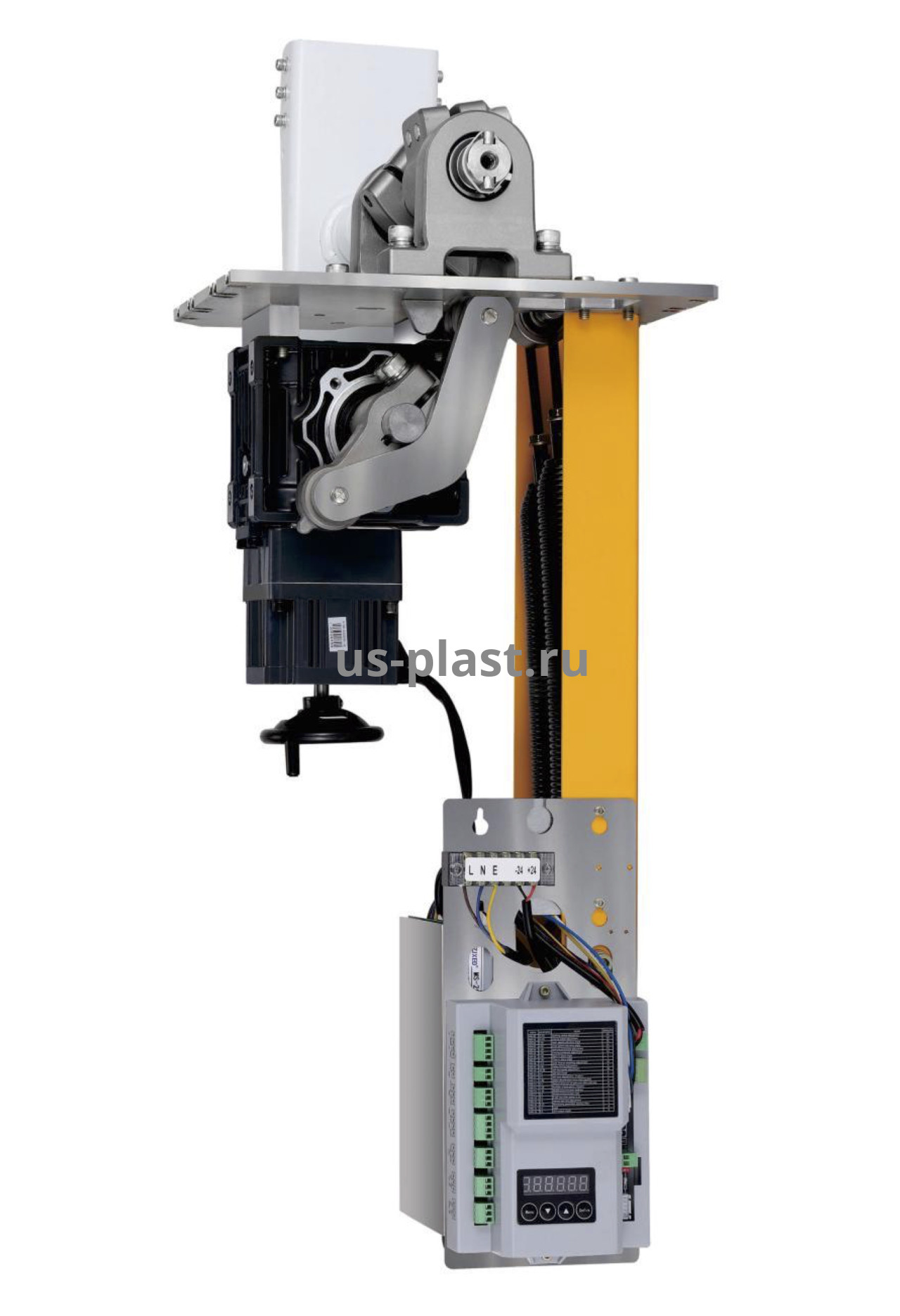

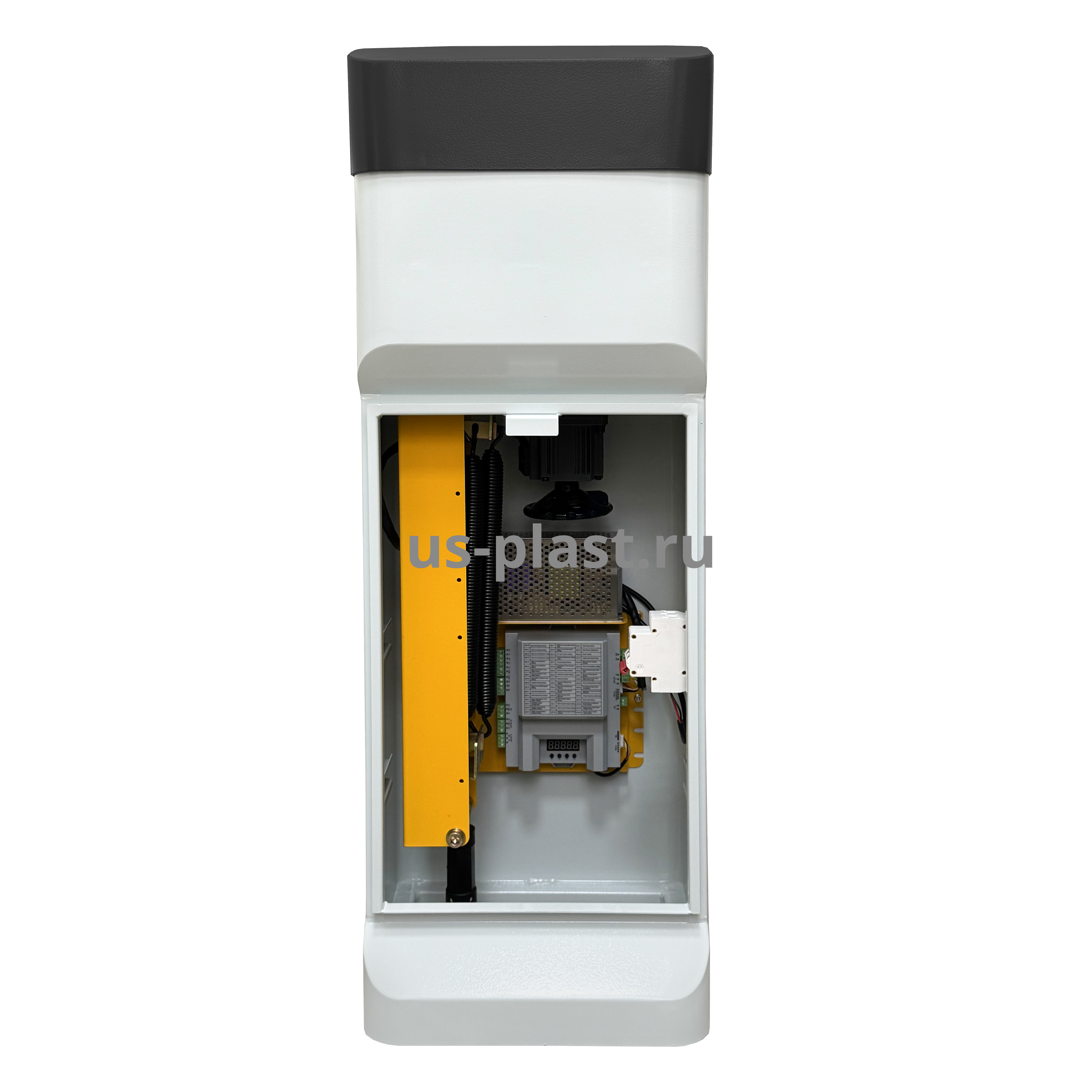

Привод: бесщёточный двигатель постоянного тока с двухступенчатой редукторной системой (шестерня + червячная передача).
-

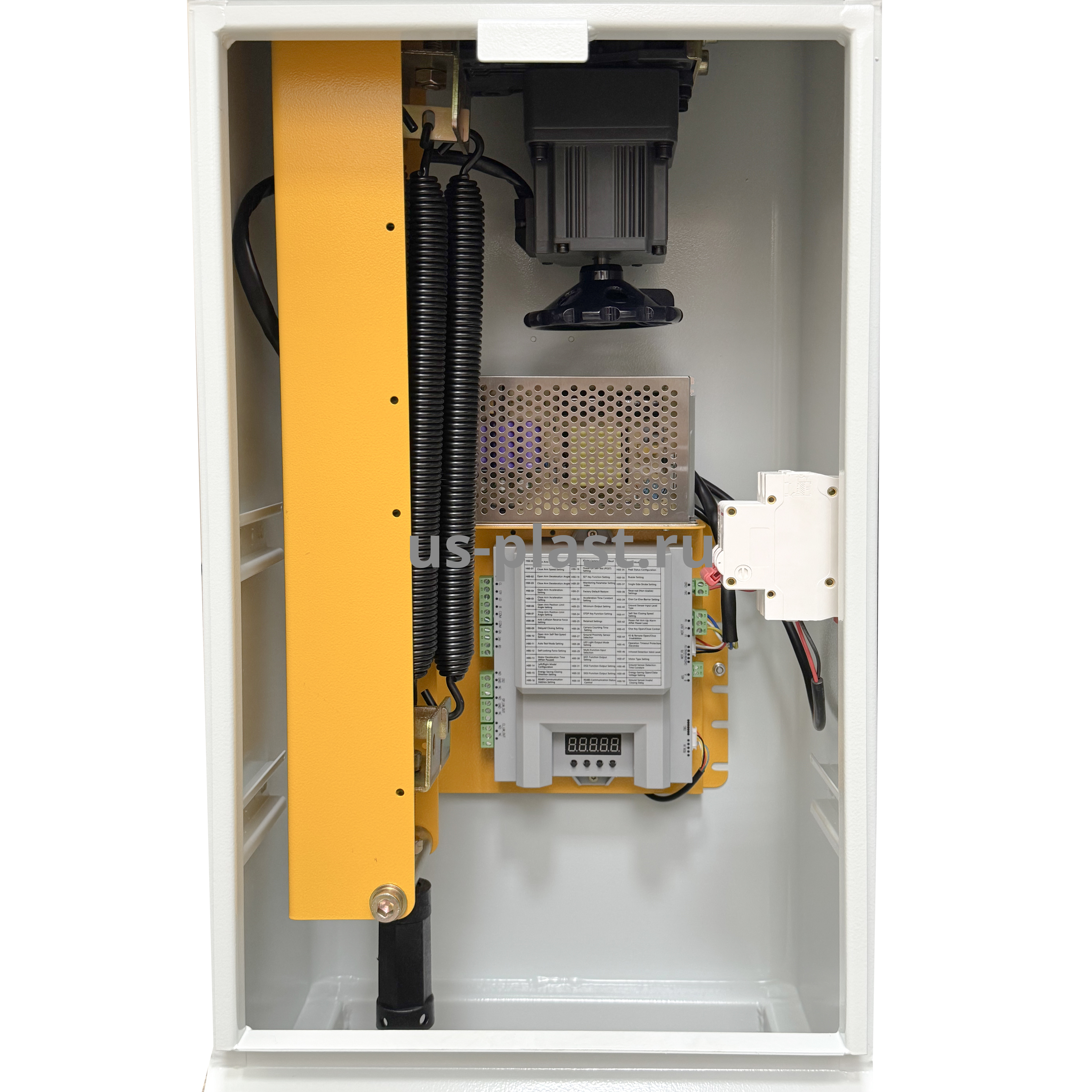

Управление: программируемый контроллер с дисплеем и кнопочным меню для точной настройки скорости, углов, защиты и режимов работы.
-
Безопасность: поддержка внешних систем защиты (индукционные петли, ИК-датчики, радары), функция автореверса при столкновении и приоритет подъёма стрелы.
-
Коммуникации: интерфейс RS485 для интеграции в сеть, поддержка до 30 уникальных пультов ДУ с динамическим кодом (Rolling Code).
-

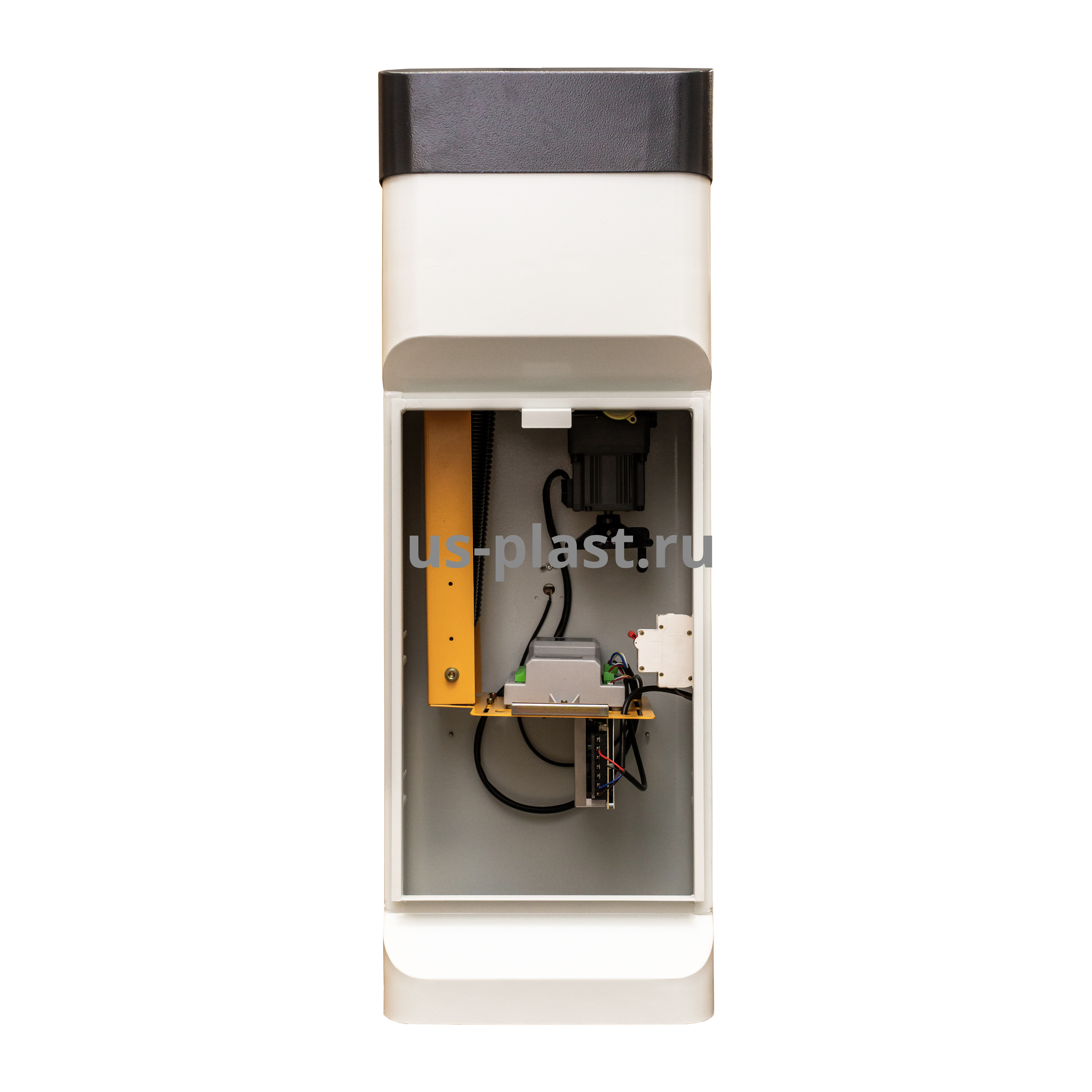

Конструкция: антивандальный корпус из оцинкованной стали, модульная сборка, автоматическая и механическая разблокировка при отключении питания.
Интеллектуальная система управления и регулировки
-
Полностью программируемый контроллер с цифровым дисплеем и кнопочным меню (MENU, +/-, ENTER).
-
Индивидуальная регулировка скоростей: отдельные настройки для открытия и закрытия в диапазоне 25–95 единиц.
-
Плавное ускорение и замедление для управления динамикой старта/остановки.
-
Корректировка углов положения: точная настройка углов открытия (H00-06) и закрытия (H00-07) для компенсации износа и точной остановки.
Гибкие режимы работы и логика управления
-
Режим "Fleet" (пакетный проезд): счётчик проездов с настройкой времени сброса.
-
Автоматическое закрытие с задержкой: параметр (0–90 секунд).
-
Энергосберегающий режим: снижение напряжения в положении "закрыто".
-
Однокнопочное циклическое управление: один сигнал последовательно открывает/закрывает.
-
Режим "Одна машина — один подъём": защита от повторного бесплатного проезда.
Универсальность монтажа и обслуживания
-

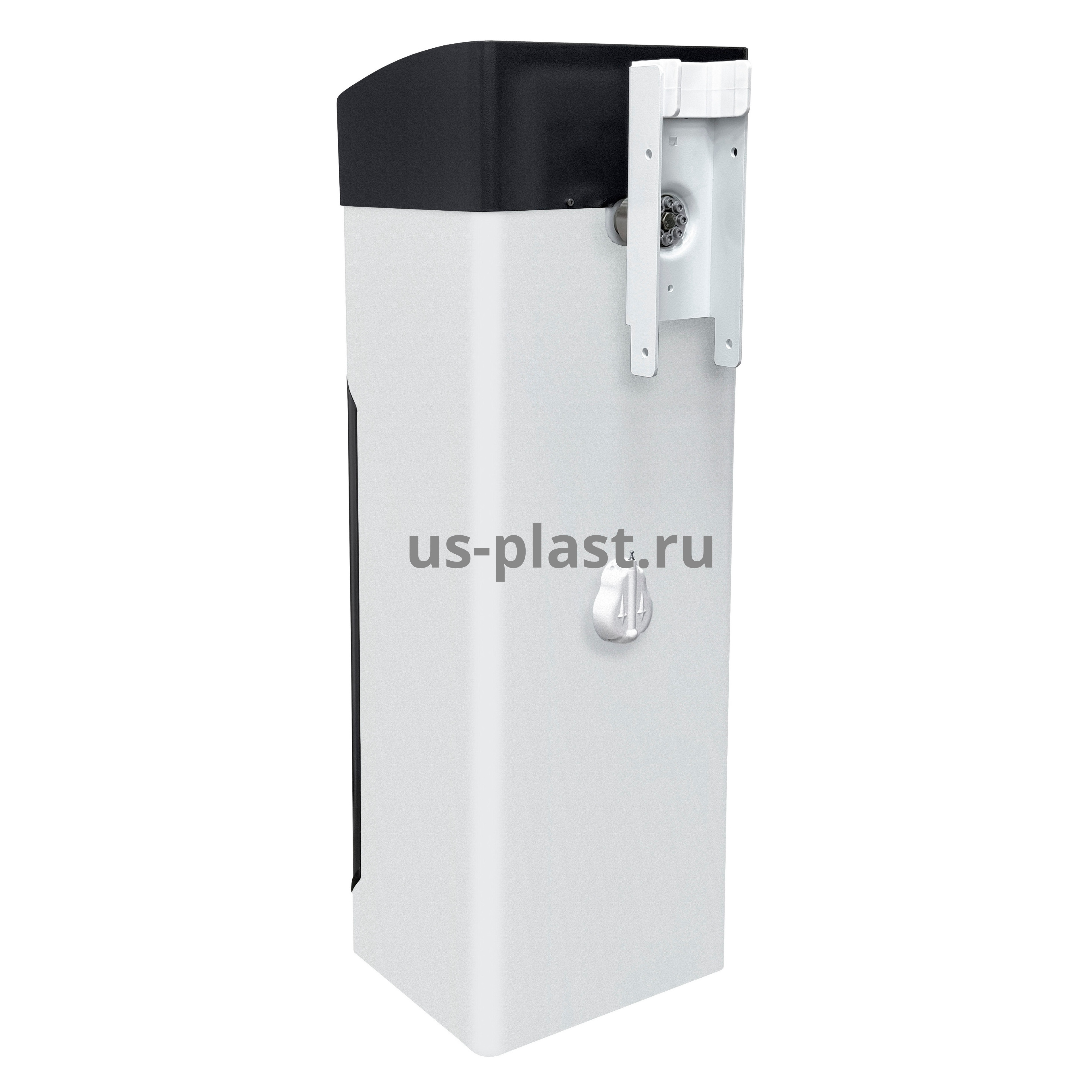

Быстрая смена направления стрелы: переключение между левым/правым монтажом.
-
Бесщёточный двигатель с двухступенчатой передачей: шестерня + червячная передача.
-
Автоматический подъем стрелы при отключении питания.
-

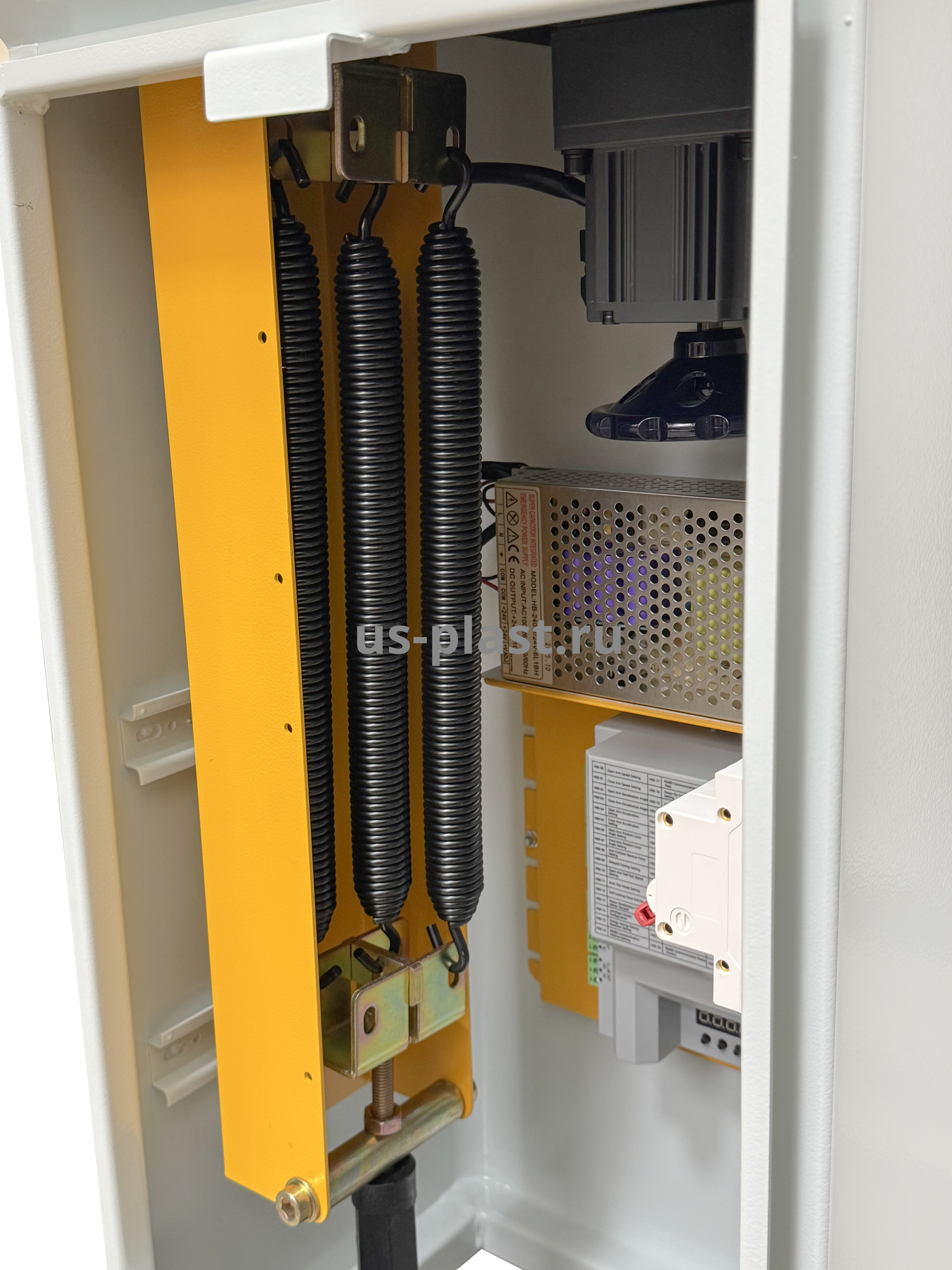

Регулировка натяжения пружины: рукоятка для точной балансировки без инструментов.
-
Модульная конструкция: быстрая замена компонентов.

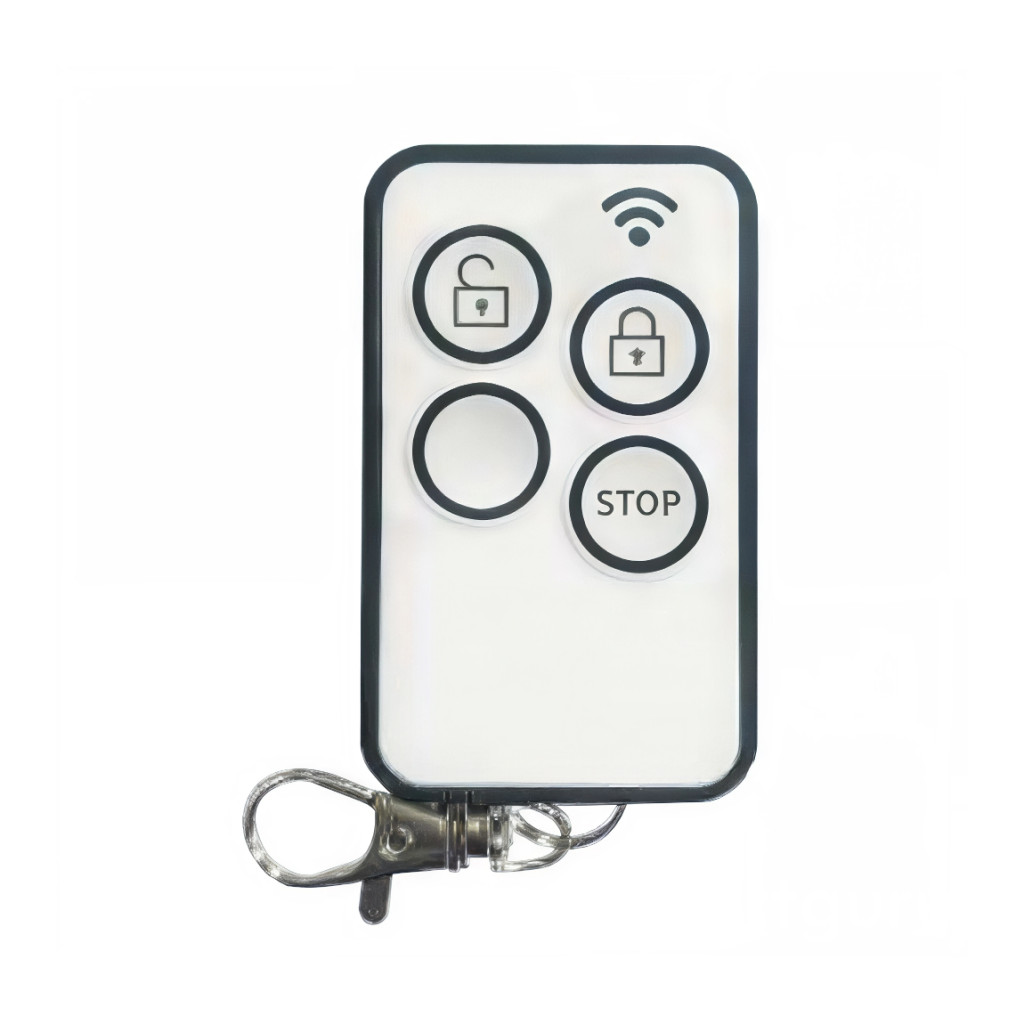

Инструкция по привязке пультов
Способ A (через питание на плате управления):
- Отключите питание 24В.
- Включите питание.
- В течение 5 секунд нажмите и удерживайте на пульте кнопки «Открыть» и «Закрыть» одновременно.
- Сигнал подтверждения — пульт привязан.

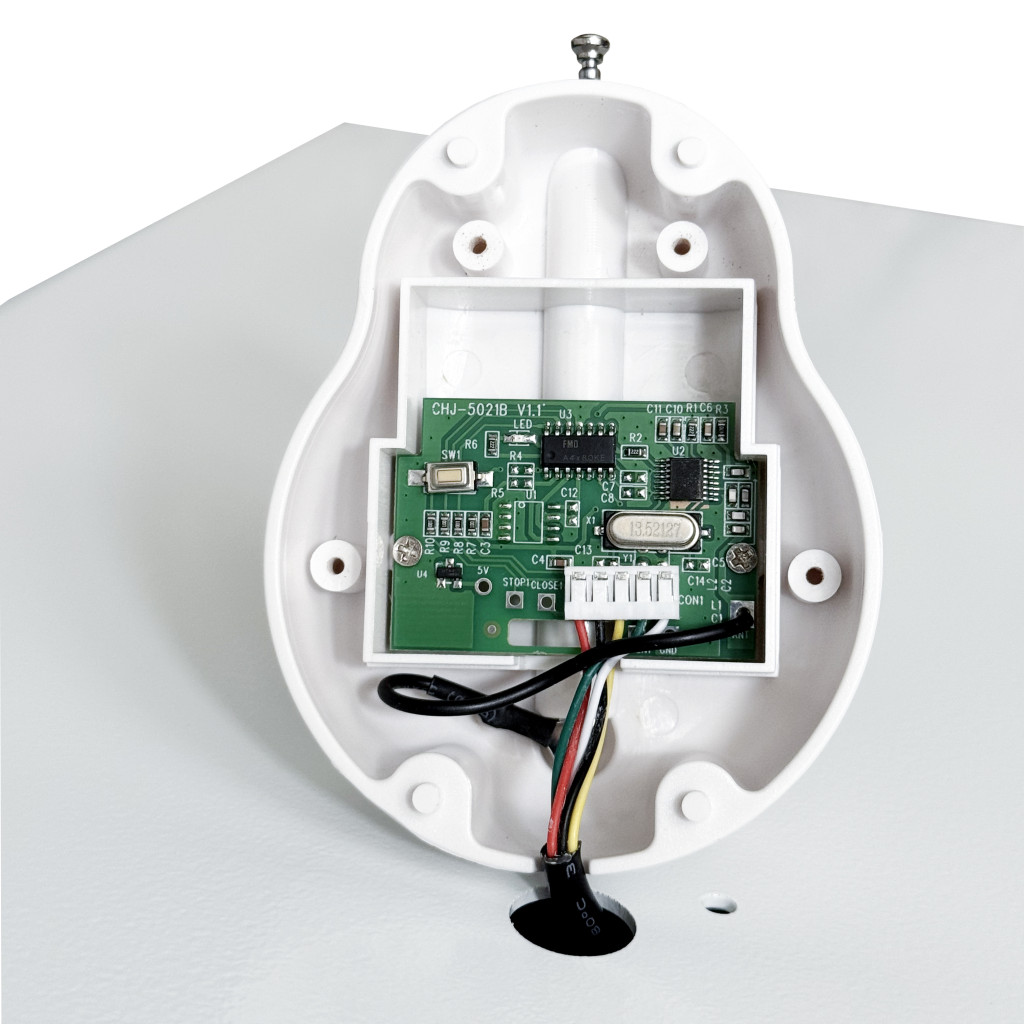

Способ B (через кнопку на радиоприемнике):
- Откройте корпус радиоприемника.
- Нажмите и удерживайте кнопку SW1 на радиоприемнике 5 секунд. (красный светодиод горит).
- Нажмите любую кнопку на пульте — светодиод мигнёт.
- Пульт добавлен.
Удаление всех пультов из памяти:
Способ A (через питание на плате управления):
- Отключите питание.
- Включите питание.
- В течение 5 секунд нажмите и удерживайте «Открыть» и «Стоп» на пульте.
Способ B (через кнопку на радиоприемнике):
- Нажмите и удерживайте кнопку SW1 на радиоприемнике 10 секунд.
- Красный светодиод начнёт мигать — коды удалены.
| Модель | DZ-132 |
| Поколение | 2-е, с бесщёточным двигателем постоянного тока |
| Тип привода | Редукторный, шестерня + червячная передача |
| Время подъема/опускания | 4-5 с (регулируемое) |
| Материал корпуса | Сталь с порошковым покрытием (толщина 2.5 мм) |
| Стрела | Телескопическая, прямоугольного сечения (алюминий) |
| Длина стрелы | 6 м |
| Подсветка корпуса | нет |
| Тип пульта ДУ | 433 МГц, динамический код |
| Дальность действия пульта ДУ | до 100 м (на открытом пространстве) |
| Количество кодов пультов в памяти | 30 уникальных |
| Количество пультов в комплекте | 2 шт |
| Уровень шума | <65 дБ (на расстоянии 1 м) |
| Потребляемая мощность | 160 Вт |
| Выходной ток | 10 A |
| Питание | AC 110 ~ 240В |
| Резервное питание | 24В АКБ (в комплекте) |
| Рабочая температура | -35°C - +65°C |
| Класс защиты | IP54 |
| Вес корпуса (без стрелы) | 45 кг |
| Габариты корпуса (В×Ш×Д) | 1001 × 343 × 300 мм |
| Сервисный интервал | 30 000 циклов (регулировка пружин) |
| Наработка на отказ | >500 000 циклов |
