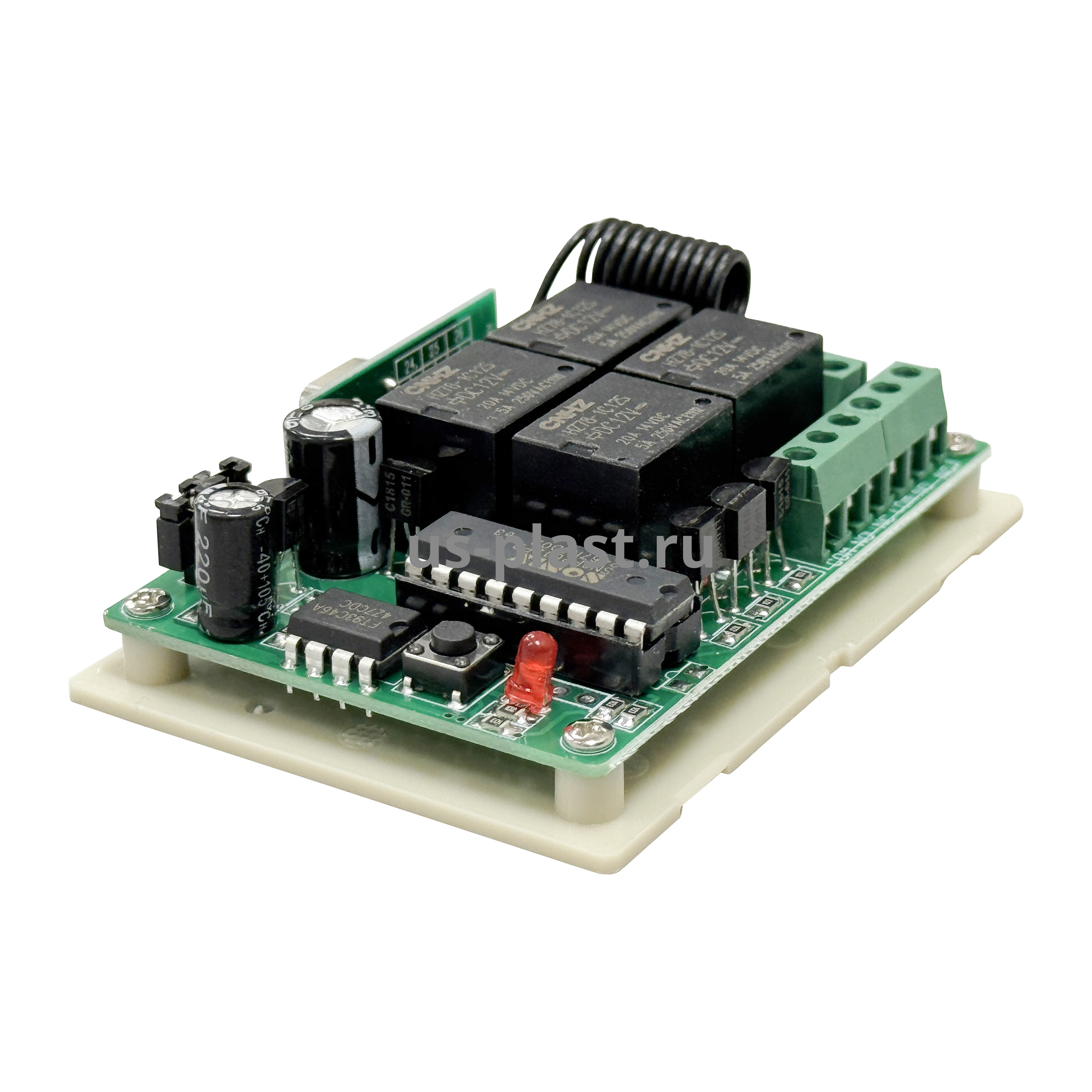

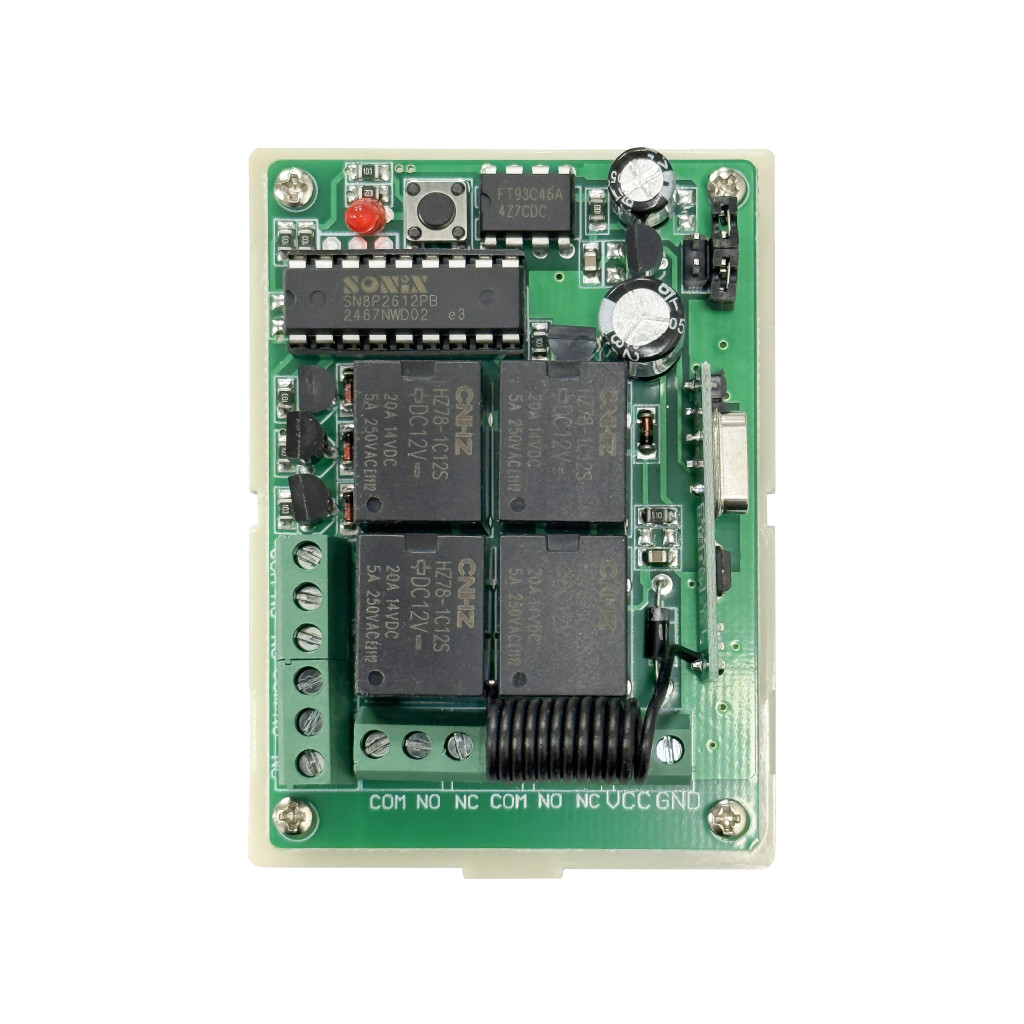

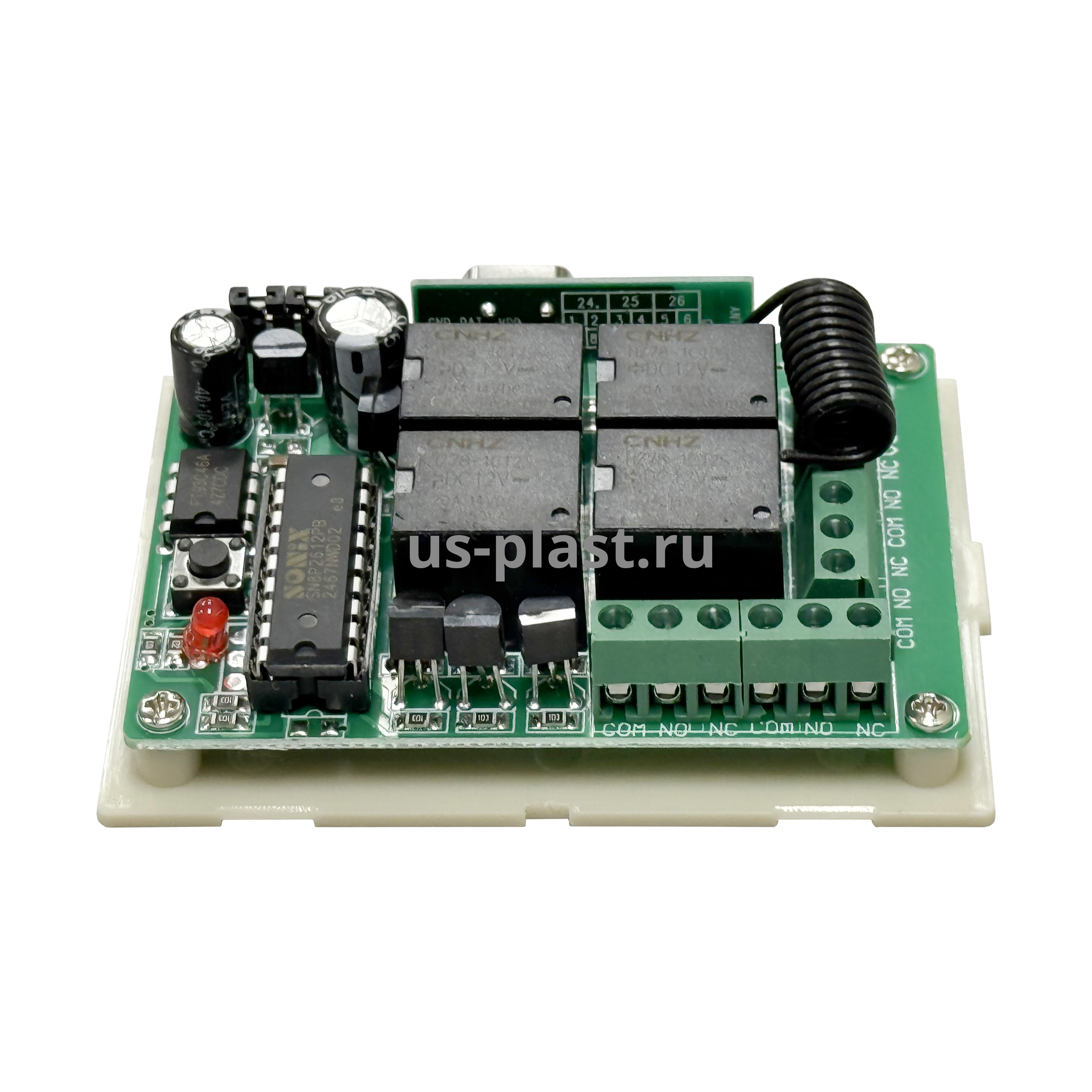

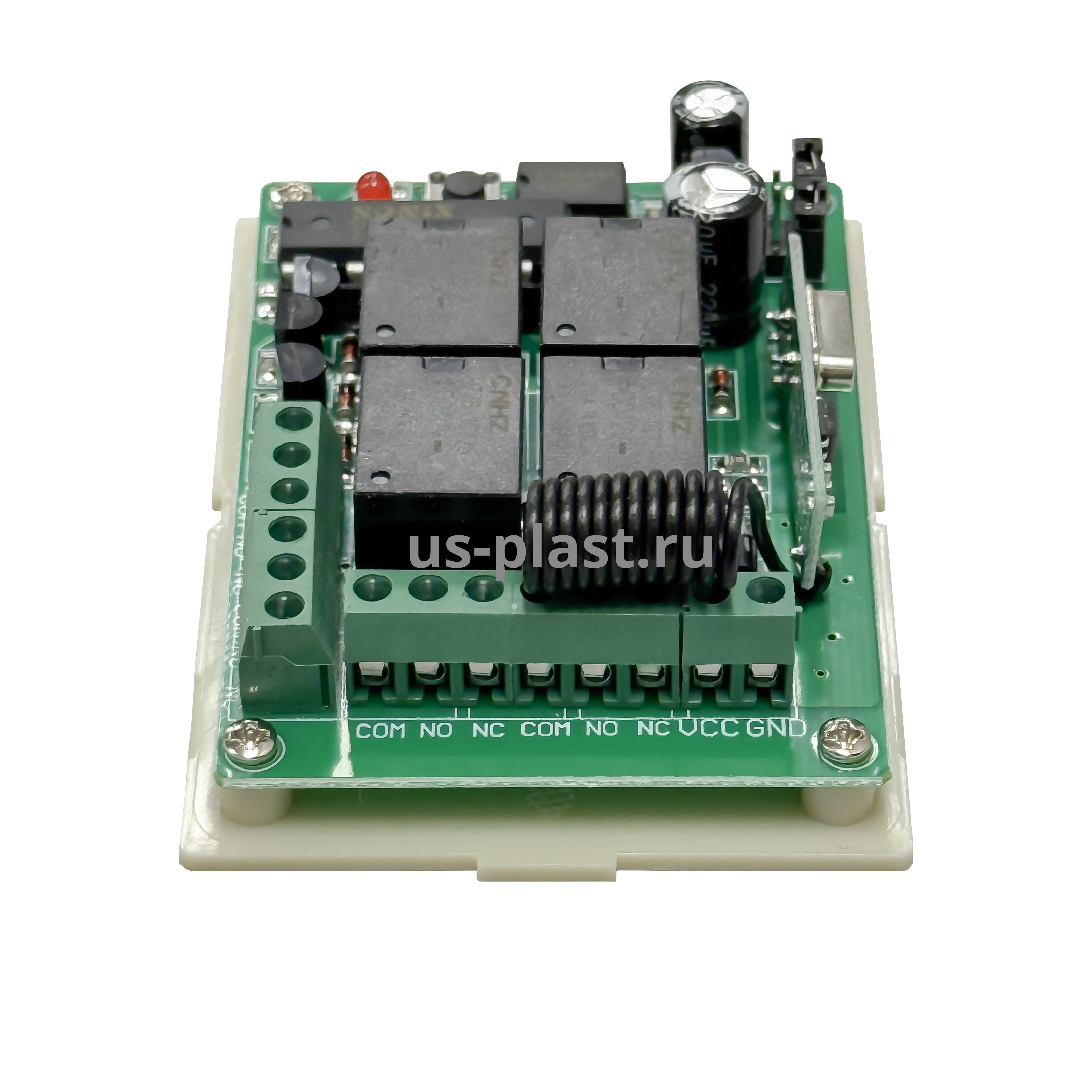

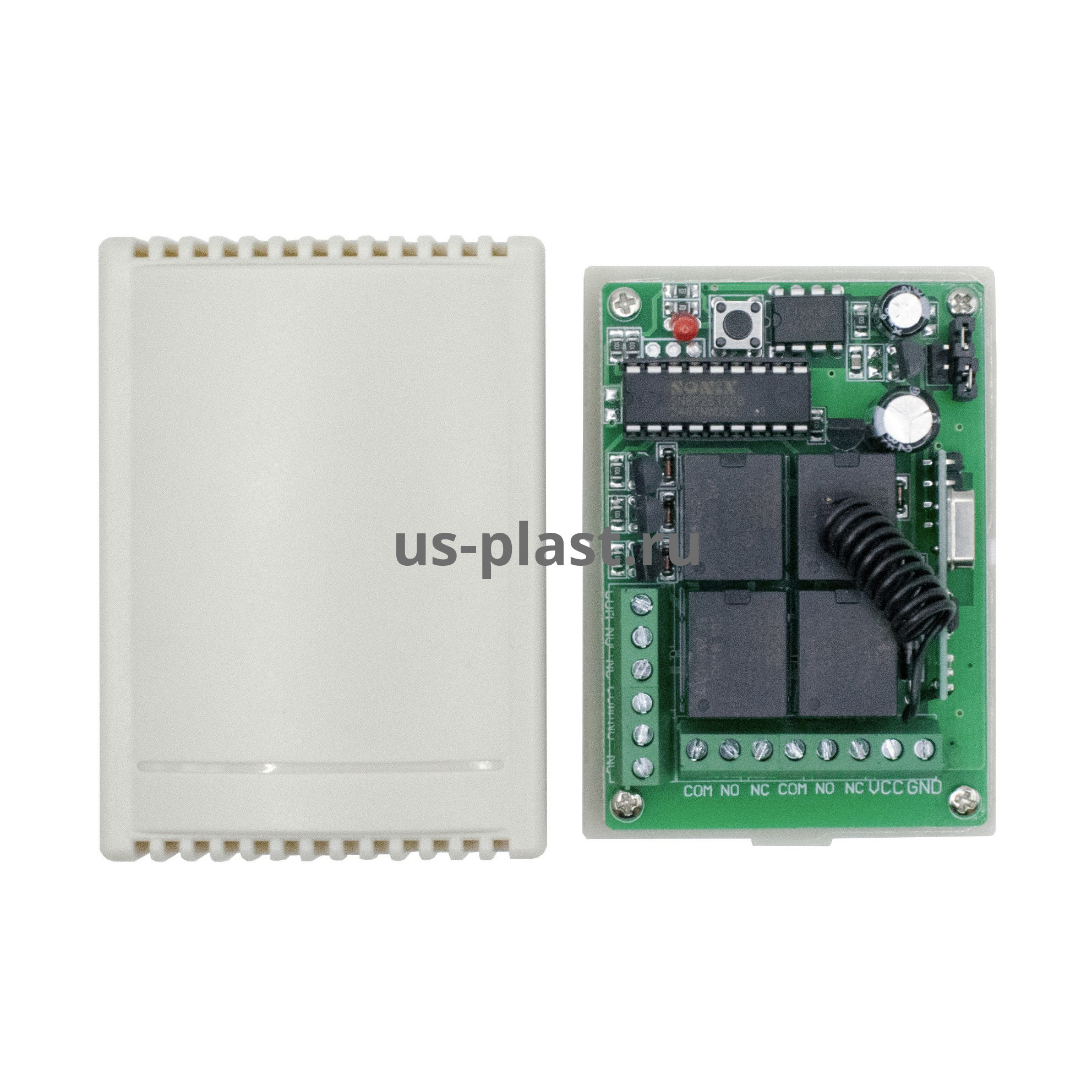

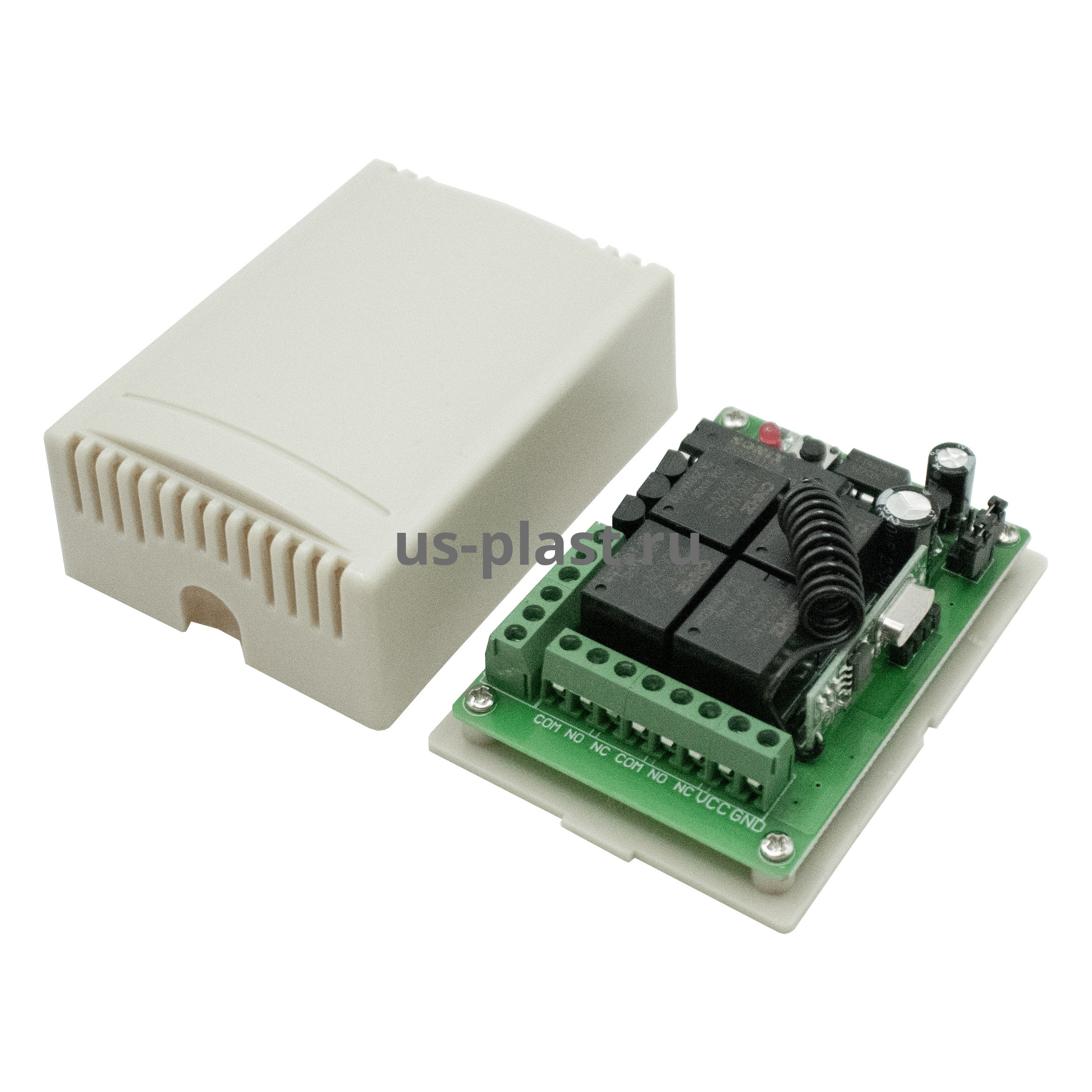

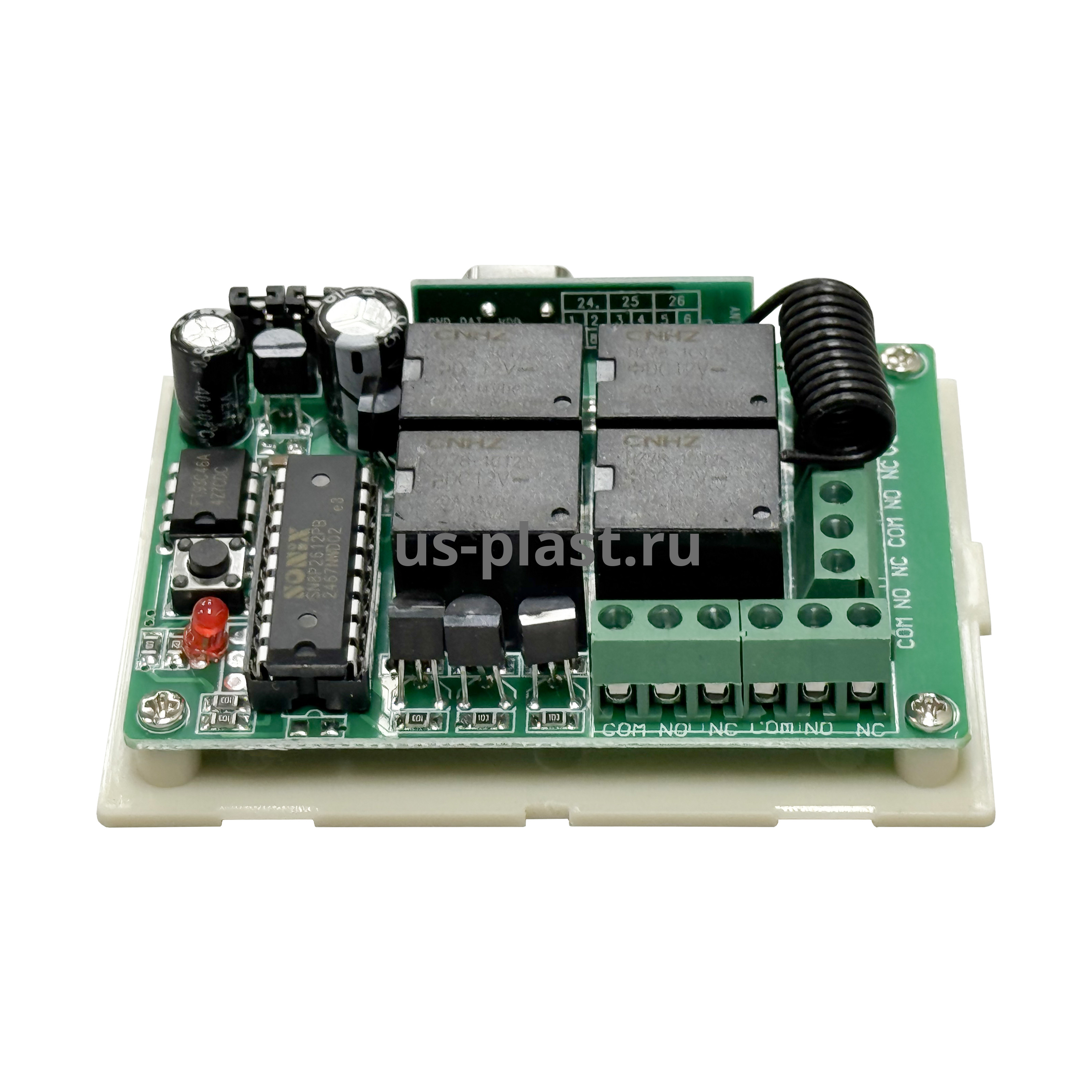

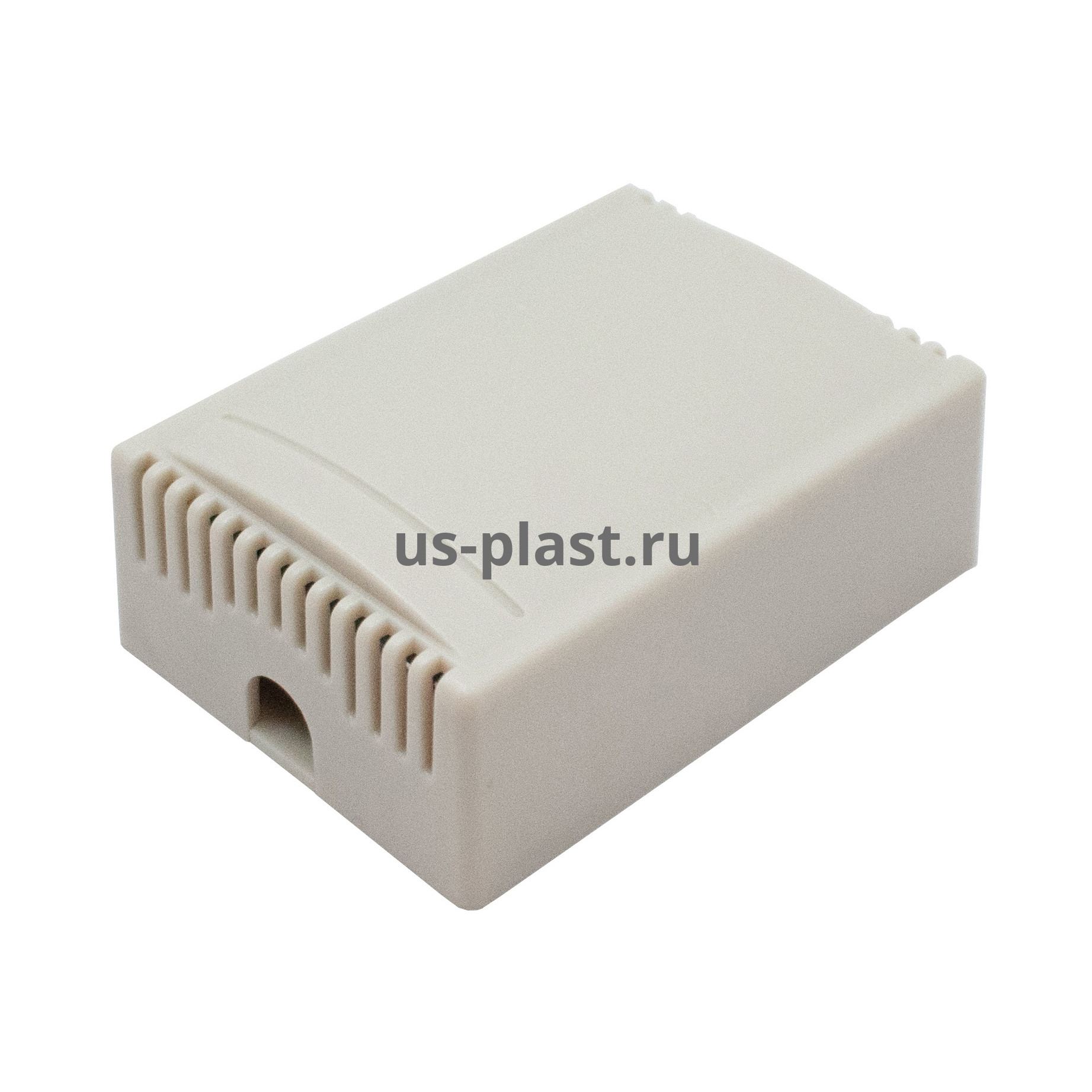

YET404PC (433 МГц) 4-х канальный радиоприемник для систем контроля доступа

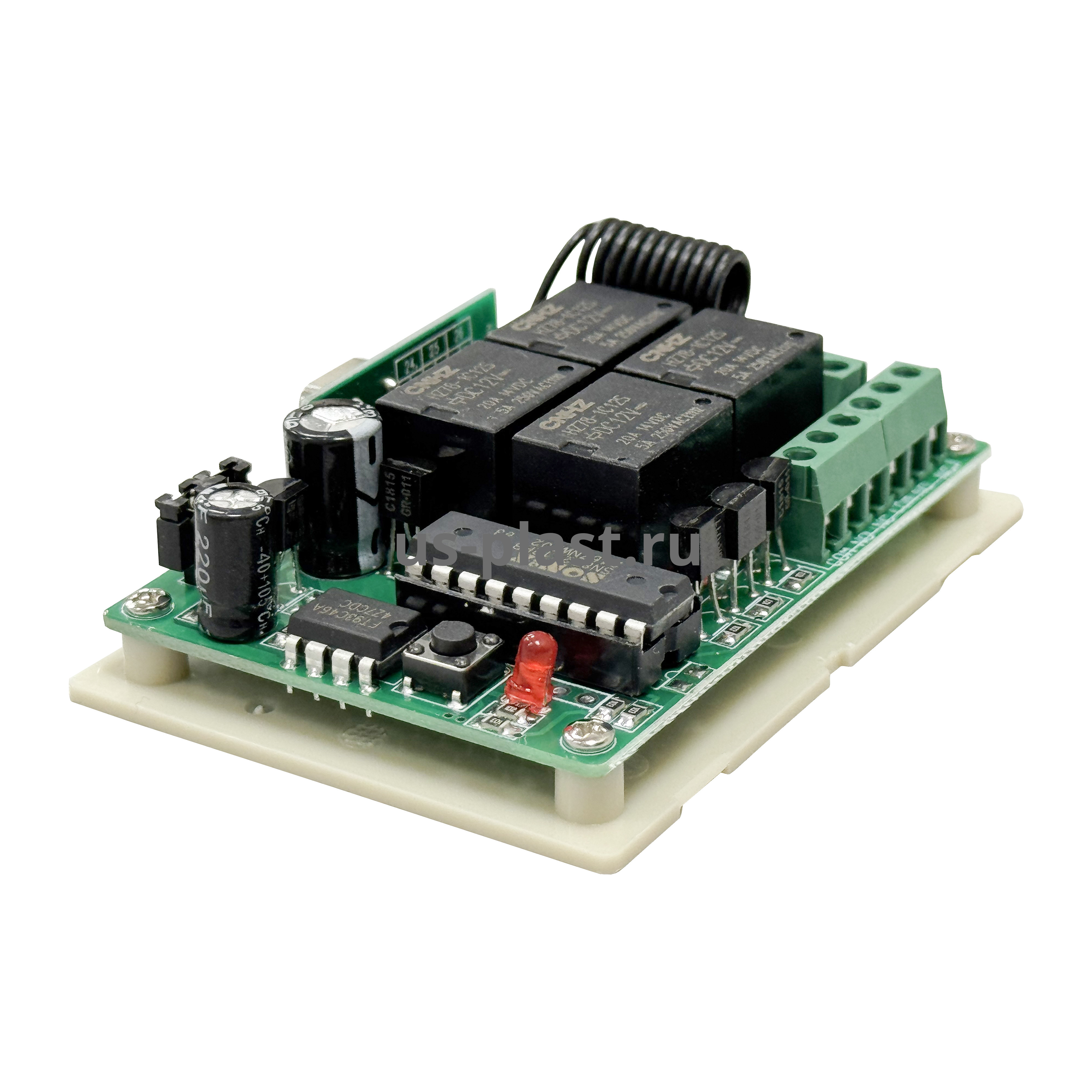

Универсальный четырехканальный радиоприемник YET404PC, предназначенный для дистанционного управления различными электронными системами и устройствами посредством беспроводных пультов ДУ.

Радиореле может использоваться для дистанционного управления исполнительными устройствами СКУД (турникетами, шлагбаумами, автоматическими дверями, шторами, подъемными устройствами, воротами, подъемниками), различными электроустановками, сервоприводами и т.п.

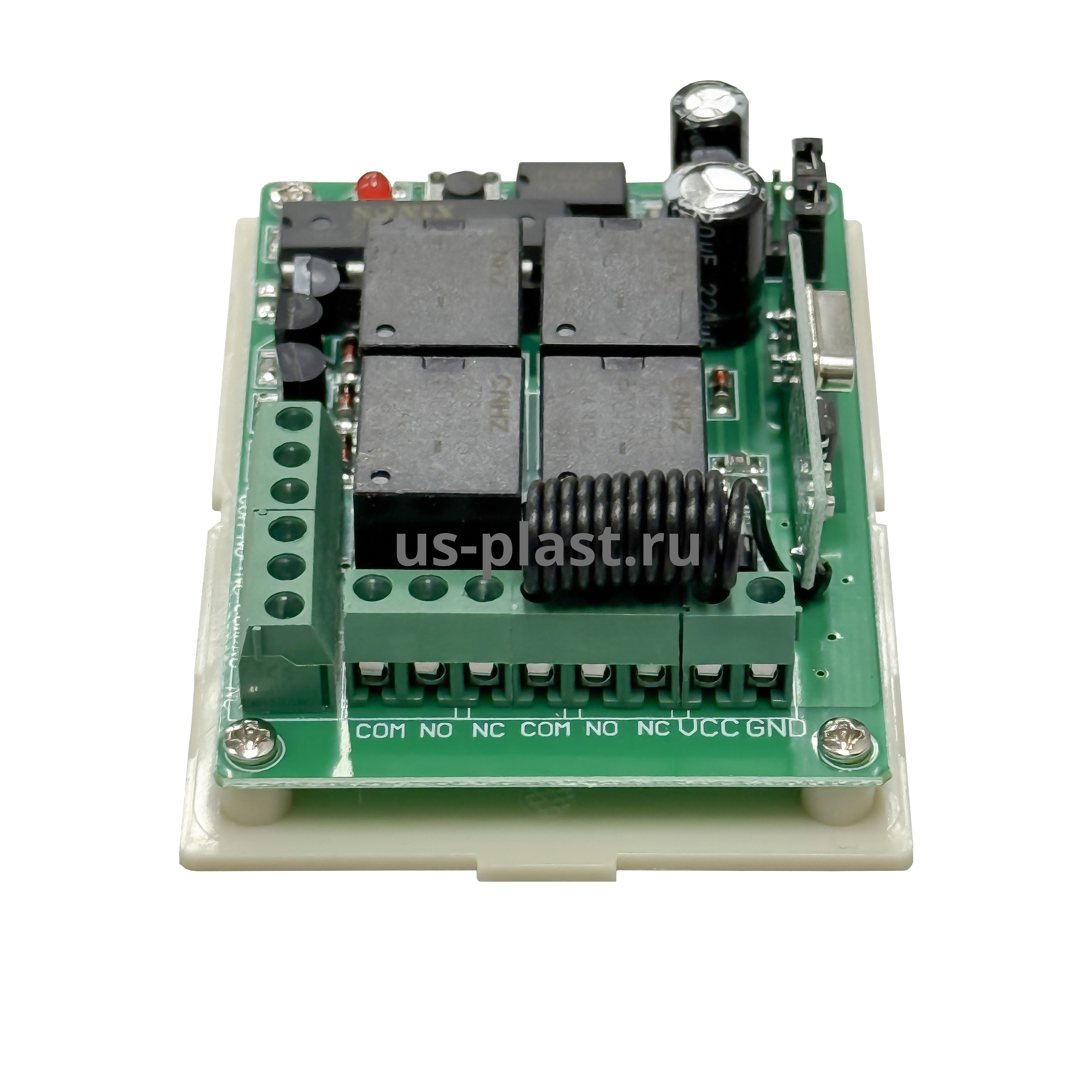

Приемник имеет четыре релейных выхода («сухие» контакты) для независимого контроля с помощью четырех кнопок брелока. Кроме того, благодаря радиообмену с использованием динамического кода, данный комплект беспроводного управления обеспечивает защищенный канал для передачи команд между брелоком и приемником. Это исключает вероятность копирования брелока, как это возможно с брелоками со статическим кодом.

Функциональные особенности:

• 4-х канальный режим работы
• Расширенные возможности программирования: фиксированный код и код с обучением (до 30 пультов); динамический код (до 6 пультов). Функция полного сброса памяти
• Безопасность и надежность: защита от несанкционированного доступа, устойчивость к электромагнитным помехам, надежная релейная коммутация, индикация состояния светодиодом
• Световая индикация программирования

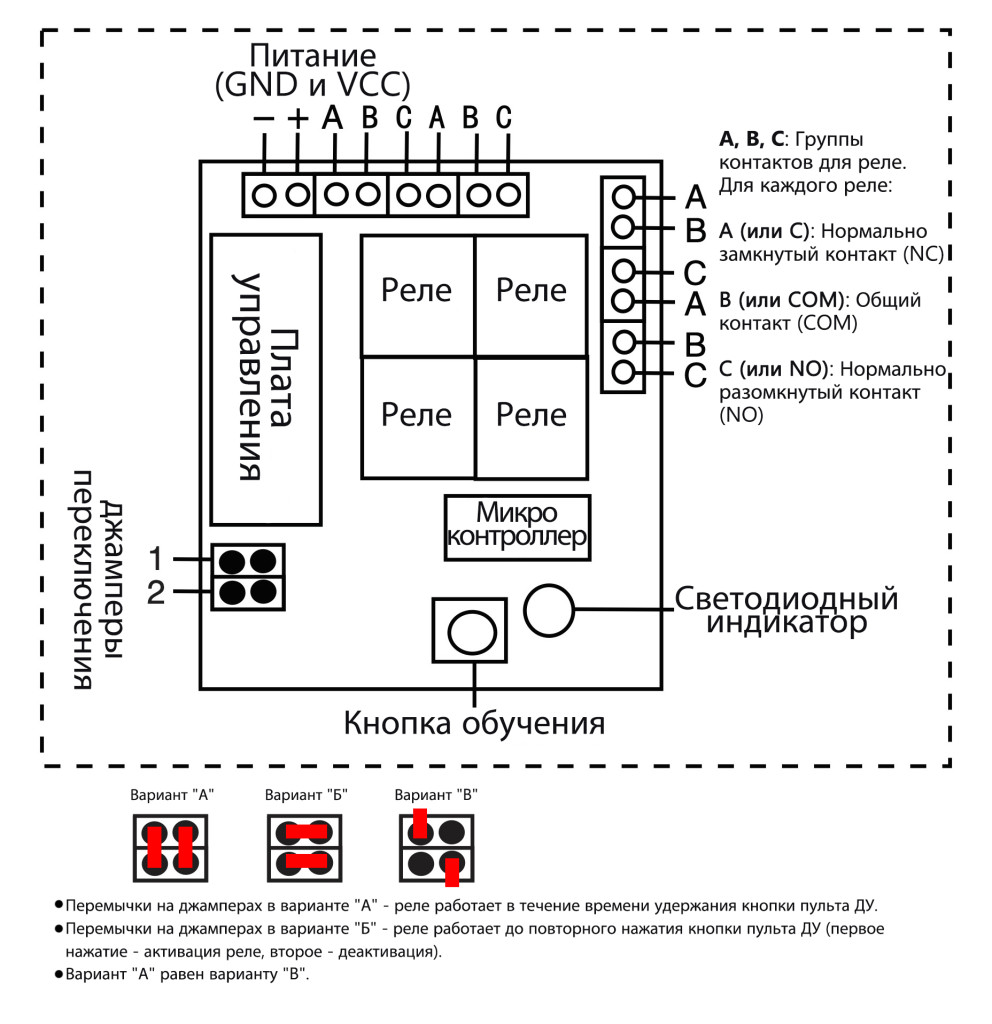

• Настройка режимов работы через перемычки: самоблокировка (фиксация состояния), взаимоблокировка (альтернативное включение), импульсный режим, смешанные режимы работы

Режимы работы выходных реле

A. Режим переключения (Toggle)

• Принцип работы: каждое нажатие кнопки на пульте меняет состояние выхода на противоположное

• Пример:

  • Первое нажатие → реле включается (замыкается)

  • Второе нажатие → реле выключается (размыкается)

• Применение: управление светом, вентиляторами, другими устройствами с двумя состояниями

B. Режим фиксации (Latch)

• Принцип работы: разные кнопки пульта фиксируют разные состояния

• Пример с 2 кнопками:

  • Кнопка "A" на пульте → реле включается и остается включенным

  • Кнопка "B" на пульте → реле выключается и остается выключенным

• Применение: управление шлагбаумами, воротами с отдельными кнопками "Открыть/Закрыть"

C. Импульсный режим (Momentary)

• Принцип работы: реле активно только при удержании кнопки на пульте

• Пример:

  • Нажали и держим кнопку → реле включено

  • Отпустили кнопку → реле выключено

• Применение: кратковременные операции, управление дверными замками, сигнализациями

D. Смешанный режим

• Принцип работы: комбинация режимов для разных каналов

• Конфигурация:

  • Каналы 1-2: работают в режиме переключения (Toggle)

  • Каналы 3-4: работают в импульсном режиме (Momentary)

• Пример использования:

  • Канал 1 (Toggle): управление основным освещением

  • Канал 2 (Toggle): управление дежурным светом

  • Канал 3 (Momentary): открытие ворот

  • Канал 4 (Momentary): включение сирены

Важно: режим настраивается перемычками на самом приемнике и определяет, как устройство будет реагировать на команды со всех запрограммированных пультов.

Запись и удаление пультов

Для пультов с кодом обучения и фиксированным кодом:

1. Нажмите кнопку "Learning Button" на приемнике и отпустите, когда светодиодный индикатор начнет мигать. Приемник перейдет в режим обучения (светодиод погаснет).

2. Нажмите соответствующую кнопку на пульте дистанционного управления, которую нужно привязать к этому приемнику.

3. Если светодиод на приемнике мигнет 5 раз и затем погаснет, это означает, что обучение завершено успешно.

4. Можно записать до 30 пультов этого типа.

Удаление всех кодов: если пульт утерян и нужно сделать его нерабочим, нажмите и удерживайте кнопку "Learning" (более 8 секунд), пока светодиод не погаснет. Приемник автоматически удалит все записанные коды. Для повторного использования необходимо заново записать пульты.

Для пультов с динамическим кодом (Rolling code):

1. Нажмите кнопку "Learning Button" на приемнике и отпустите, когда светодиодный индикатор начнет мигать. Приемник перейдет в режим обучения (светодиод погаснет).

2. Нажмите соответствующую кнопку на пульте дистанционного управления.

3. Если светодиод начинает медленно мигать непрерывно, это означает, что первый этап обучения завершен.

4. Снова нажмите кнопку "Learning Button" и отпустите, когда светодиод начнет мигать (второй этап обучения, светодиод погаснет).

5. Снова нажмите ту же кнопку на пульте дистанционного управления.

6. Если светодиод мигнет 5 раз быстро, это означает, что обучение полностью завершено.

7. Можно записать до 6 пультов этого типа.

Удаление всех кодов: если пульт утерян и нужно сделать его нерабочим, нажмите и удерживайте кнопку "Learning Button" (более 8 секунд), пока светодиод не погаснет. Приемник автоматически удалит все записанные коды. Для повторного использования необходимо заново записать пульты.

Области применения:

• Системы контроля доступа
• Автоматизация парковок
• Охранные системы
• Промышленная автоматика
• Умный дом и коммерческая недвижимость
