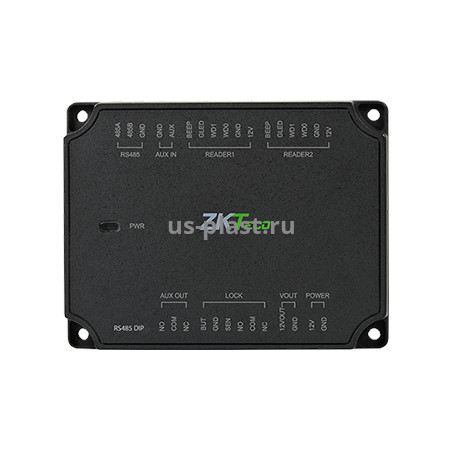

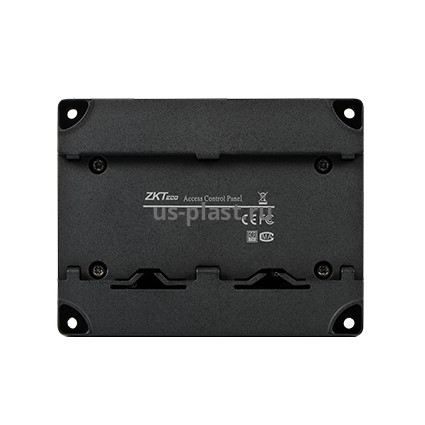

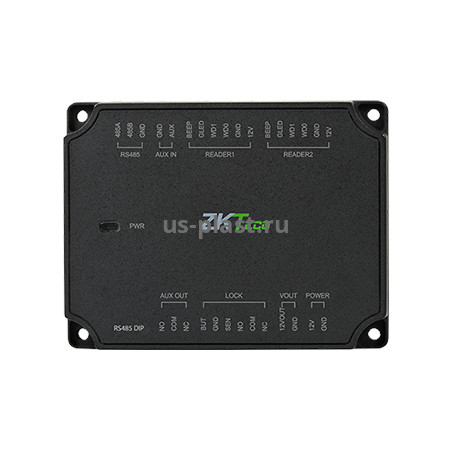

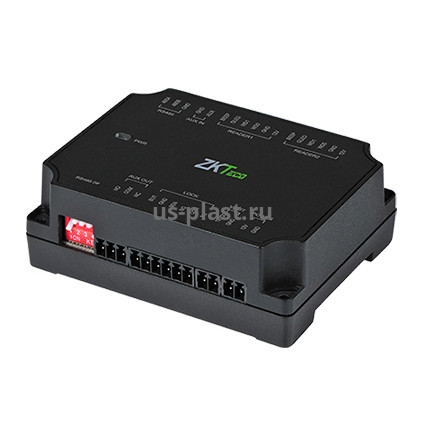

ZKTeco DM10, панель расширения контроллера СКУД
- Артикул: 9442
- Производитель: ZKTeco
Панель расширения для управления дверными замками
Интеграция с любыми контроллерами СКУД через RS485
Контроль состояния двери через датчик замка
Подключение кнопки выхода
Дополнительный AUX-интерфейс для подключения сигнализации/датчиков
ZKTeco DM10 – это панель расширения для управления дверными замками, предназначенная для интеграции с системами контроля доступа через интерфейс RS485. Устройство выполняет роль промежуточного контроллера, управляя замками без хранения пользовательских данных. Устройство особенно рекомендовано для модернизации существующих систем без замены основного оборудования.
Принцип работы:
- Выступает в роли исполнительного устройства, управляя состоянием дверного замка
- Не хранит пользовательские данные - вся обработка информации выполняется основным контроллером СКУД
- Обеспечивает только физическое управление замком по командам от головного устройства
Ключевые особенности
✔ Интерфейс RS485
Обеспечивает надежную передачу данных между DM10 и устройствами СКУД.
✔ Поддержка 2 считывателей Wiegand
Возможность подключения нескольких считывателей для надежной системы доступа.
✔ Вход/выход питания 12 В
Упрощает распределение питания в системе.
✔ Входы датчика замка и кнопки выхода
Контроль состояния двери и управление выходом.
✔ Дополнительные вход/выход (Aux)
Расширенные возможности интеграции с другими компонентами безопасности.
Схема подключения
-
Основное питание → 12 В DC.
-
RS485 → к контроллеру СКУД (например, ZKTeco C2-260, C3 Plus, KF1100 или похожим устройствам).
-
Wiegand-считыватели → к входам Reader 1 и Reader 2.
-
Замок → к клеммам LOCK (+12V/GND/NO/NC).
ZKTeco DM10 не заменяет контроллер доступа, а расширяет его функционал, вынося управление замками на отдельное устройство.
Для работы DM10 требуется корректная настройка адресации в сети RS485 и правильное подключение к управляющему контроллеру.
| Интерфейсы связи: | RS485 - последовательный интерфейс для интеграции с системой контроля доступа |
| Подключение считывателей: | 2 интерфейса Wiegand (26/34 бит) - поддержка двух независимых считывателей |
| Питание: |
Вход питания: 12V DC (±10%), макс. ток 500mA Выход питания: 12V DC для подключения периферии (защита от перегрузки и КЗ) |
| Управляющие входы/выходы: |
Датчик состояния замка NO/NC (переключаемый) Кнопка выхода Дополнительный вход (AUX IN) - возможность подключения внешних датчиков Дополнительный выход (AUX OUT) - может использоваться для управления светом, сигнализацией и т.д. |
| Физические параметры: |
Рабочая температура: -20°C до +60°C Влажность: 10-90% (без конденсата) Габариты: 110×75×25 мм Вес: 150 г |
