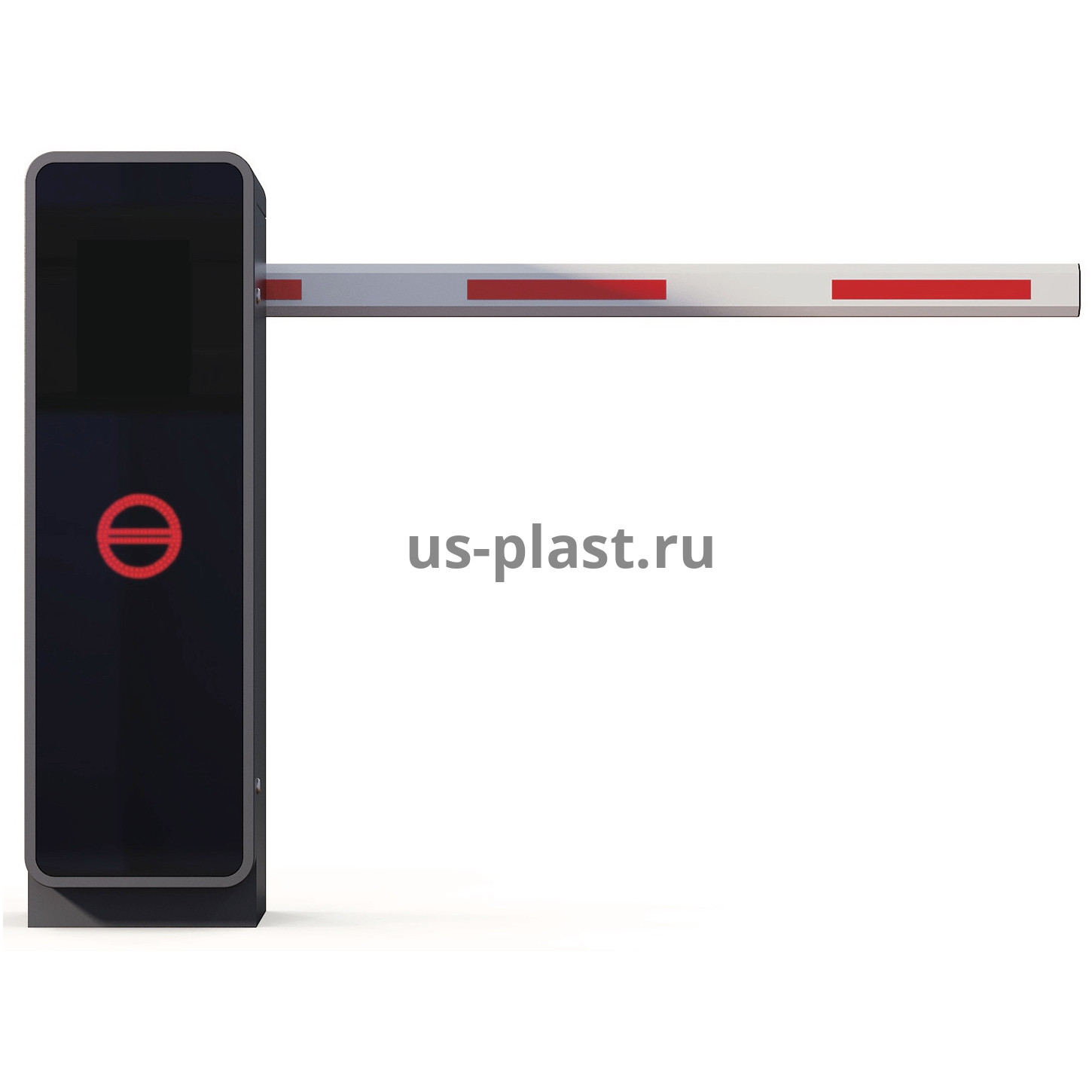

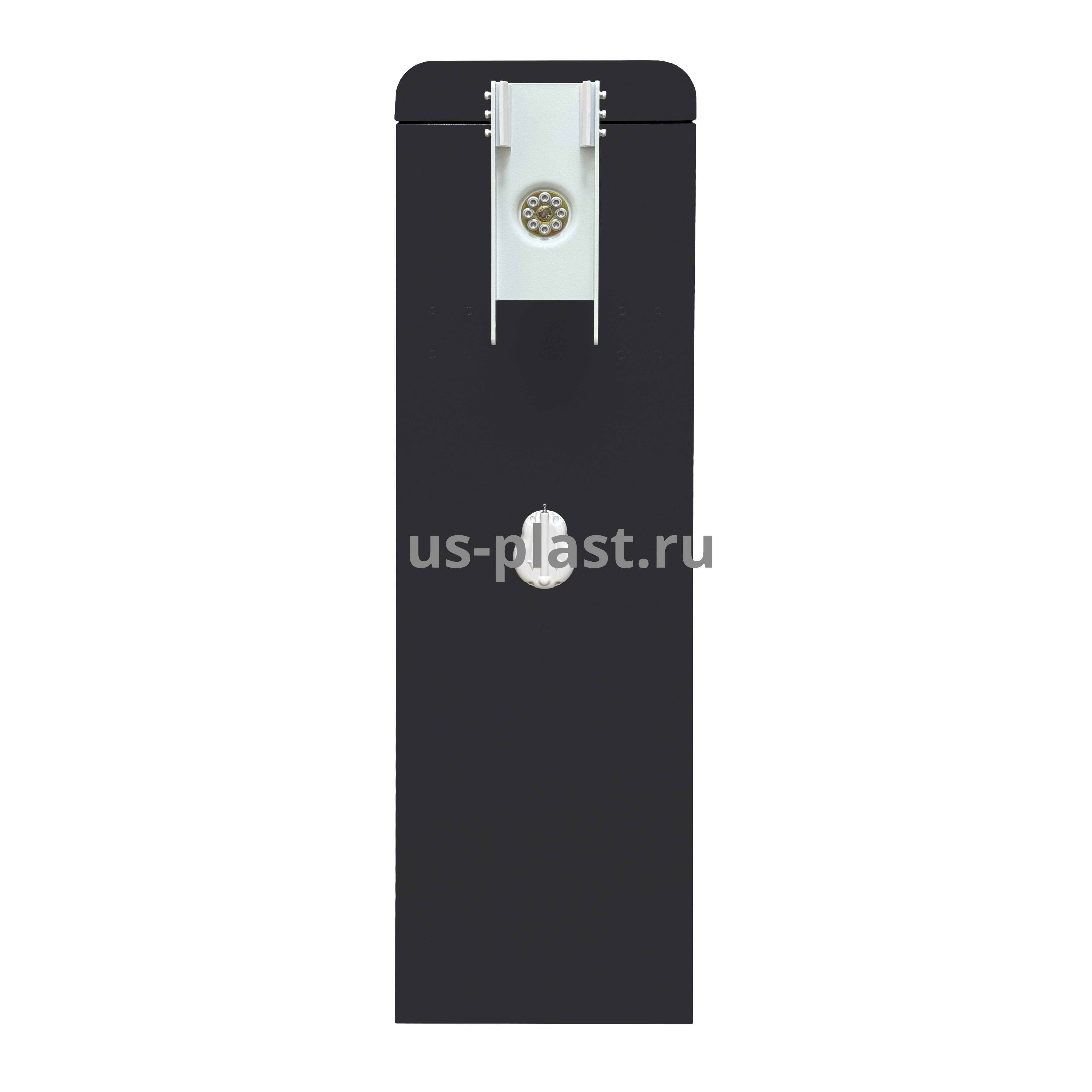

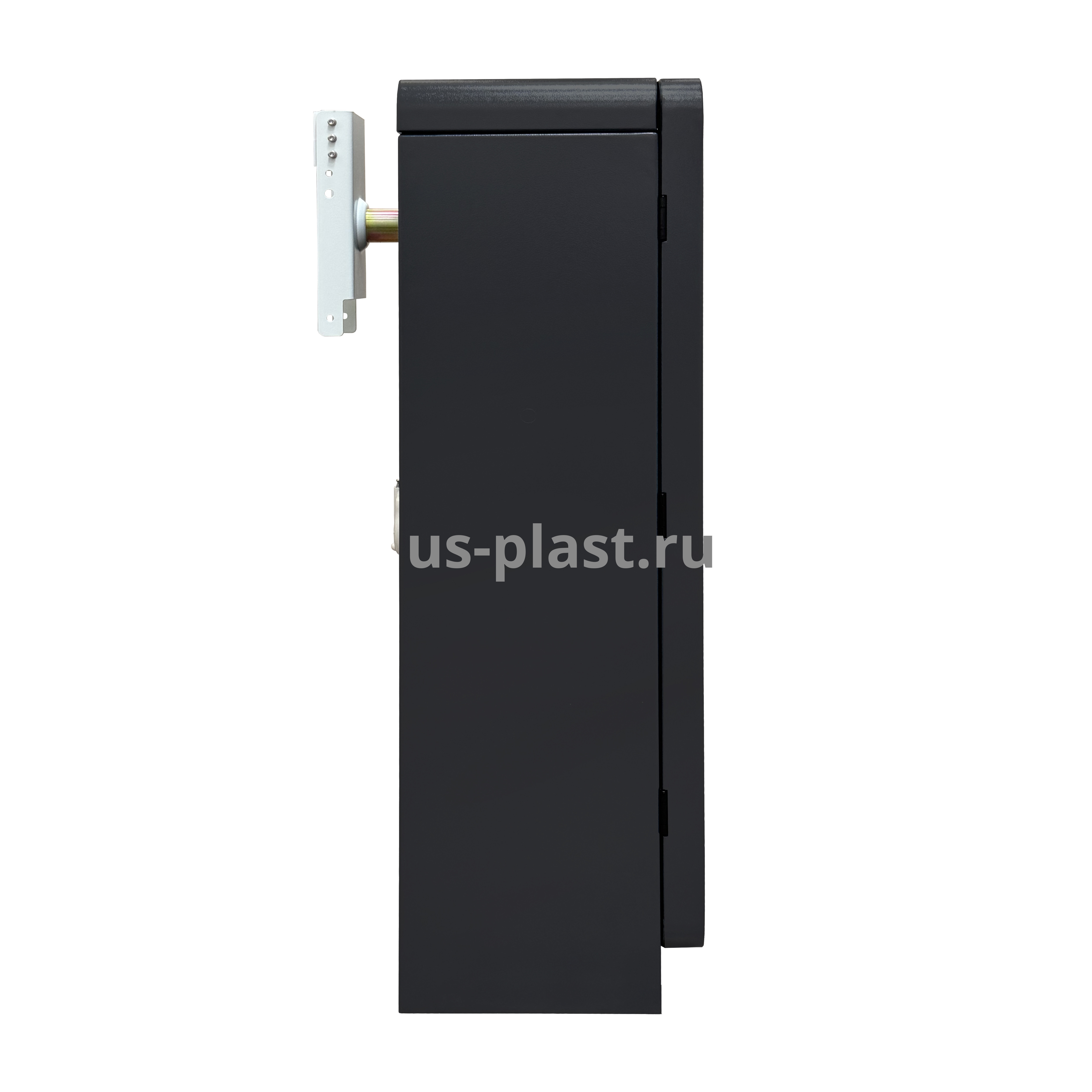

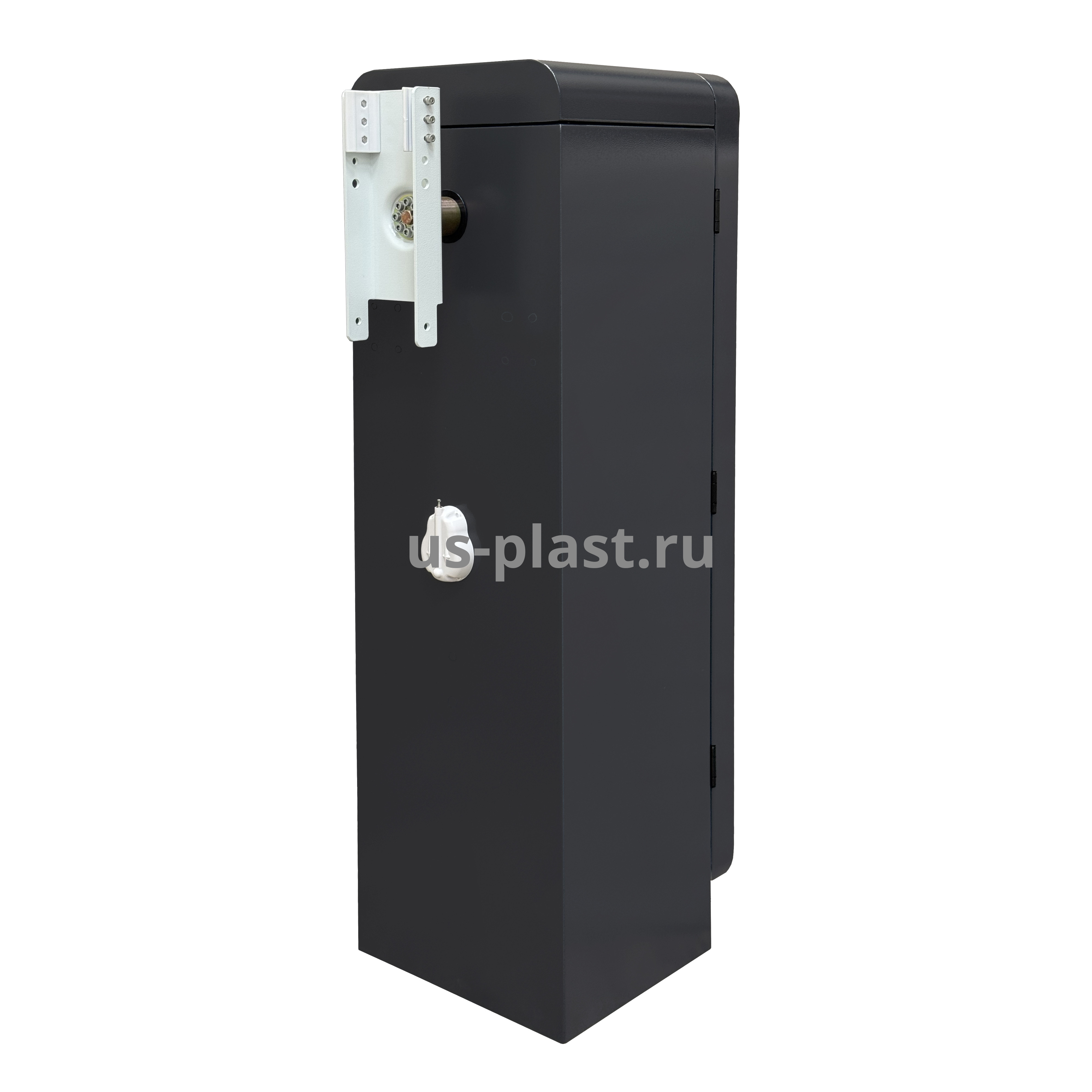

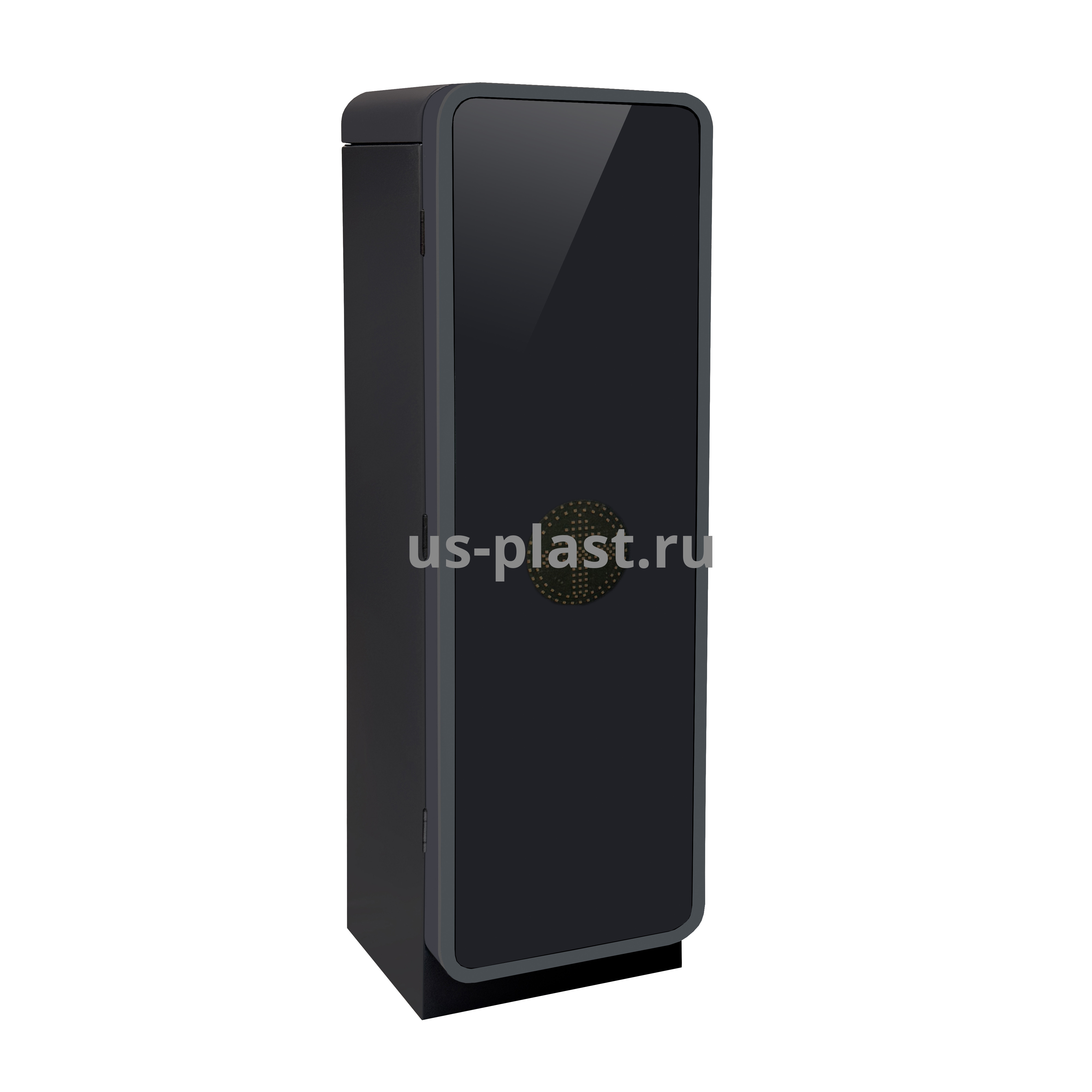

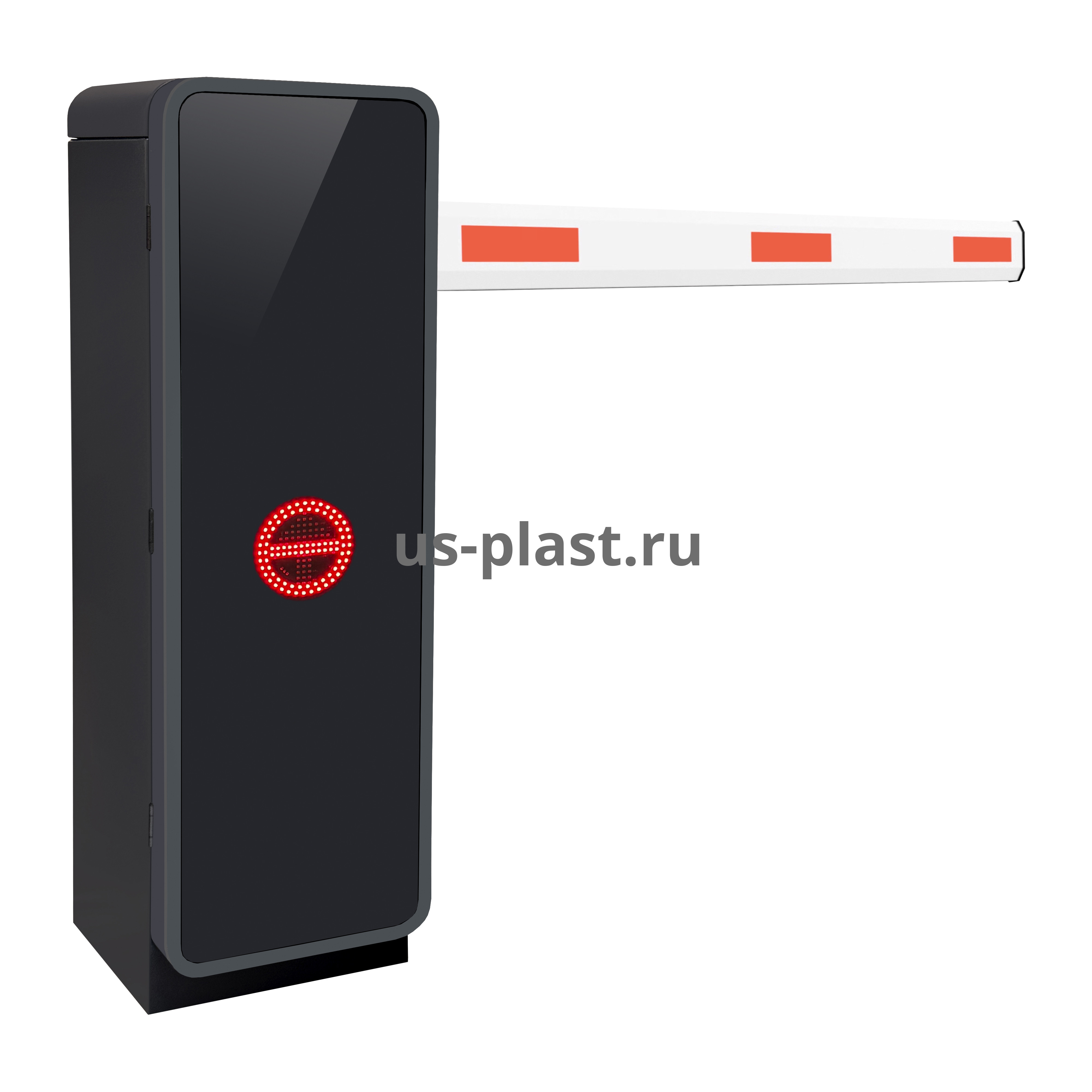

Автоматический шлагбаум DZ-2211Z (6M) BATTERY с телескопической стрелой 6 м и резервным питанием
- Артикул: 13022
- Производитель: US-PLAST
Длина стрелы: 6 м
Время открывания: 4 сек
Тип стрелы: прямоугольная, телескопическая
Тип электродвигателя: бесщеточный, постоянного тока
Частота пульта ДУ: 433 МГц
Количество сопрягаемых пультов: до 30 шт (уникальных кодов)
Интерактивная LED подсветка на корпусе
Степень защиты: IP54
Автоматический шлагбаум DZ-2211Z (6M) BATTERY выполняет функцию преграждающего устройства, создавая физическое препятствие на пути следования транспорта и обеспечивая регулируемый доступ на охраняемую территорию.
Корпус шлагбаума выполнен из стали толщиной 2 мм с антикоррозийной обработкой. Защитная панель из закаленного стекла с встроенной интерактивной LED подсветкой придает устройству более современный и стильный внешний вид по сравнению с обычными шлагбаумами.

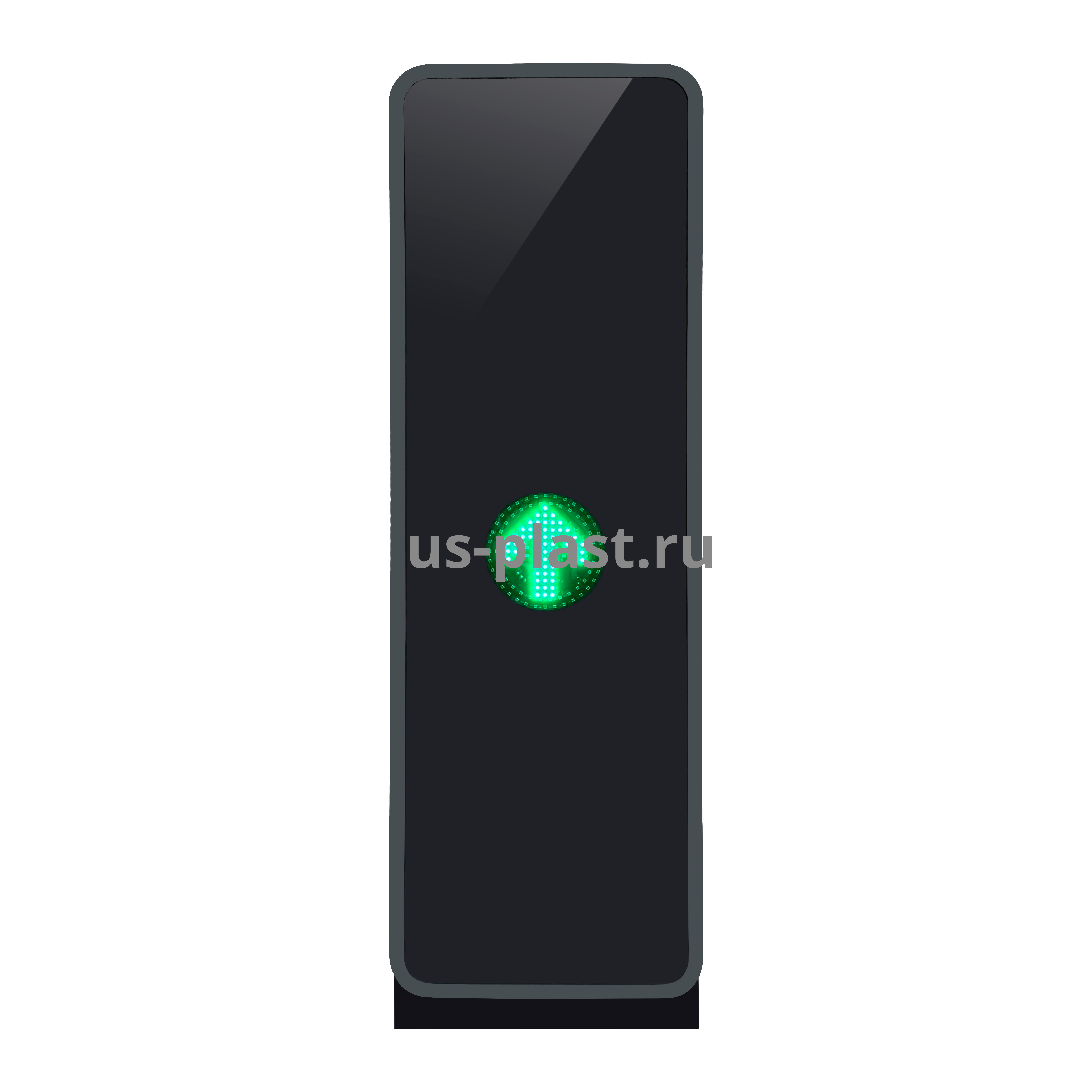

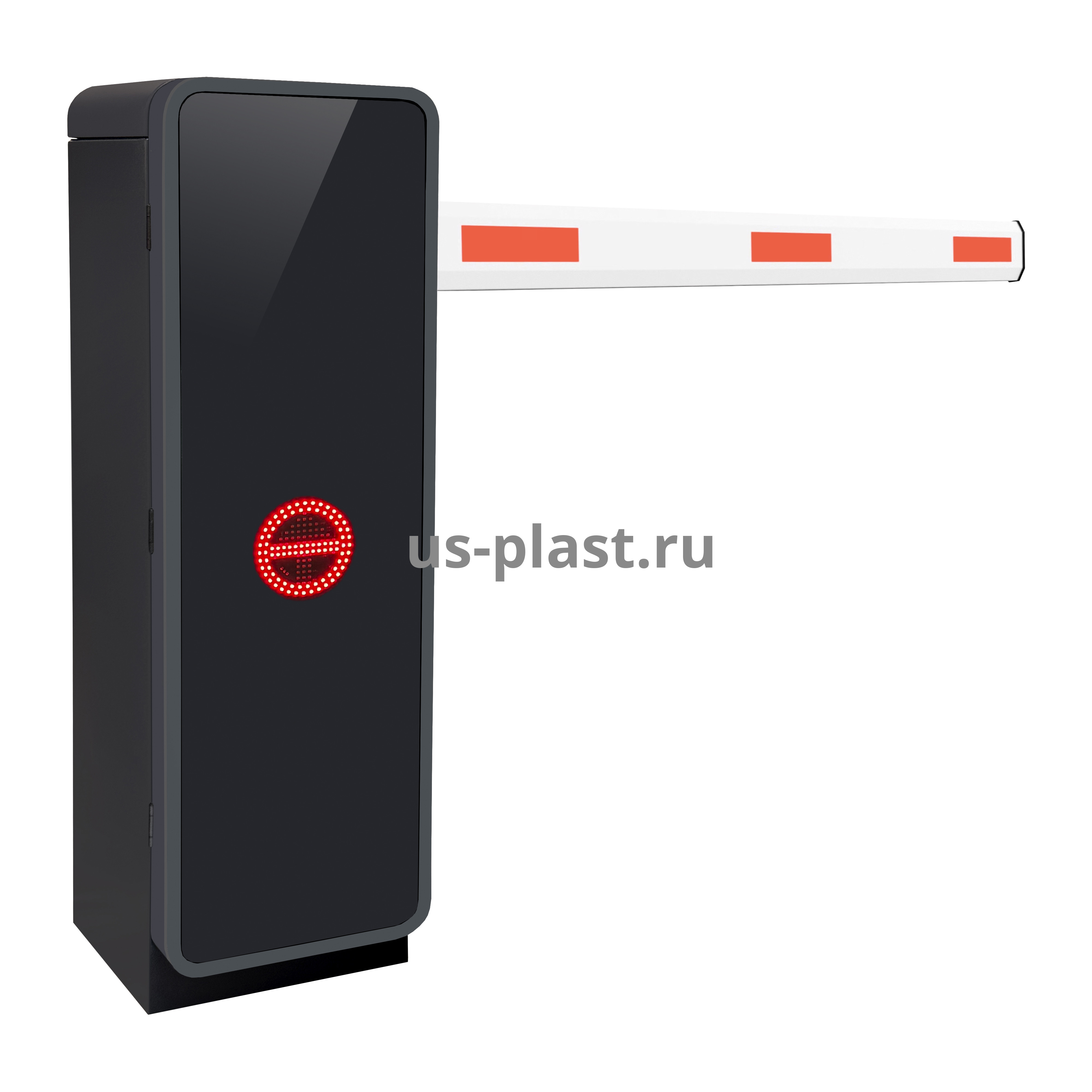

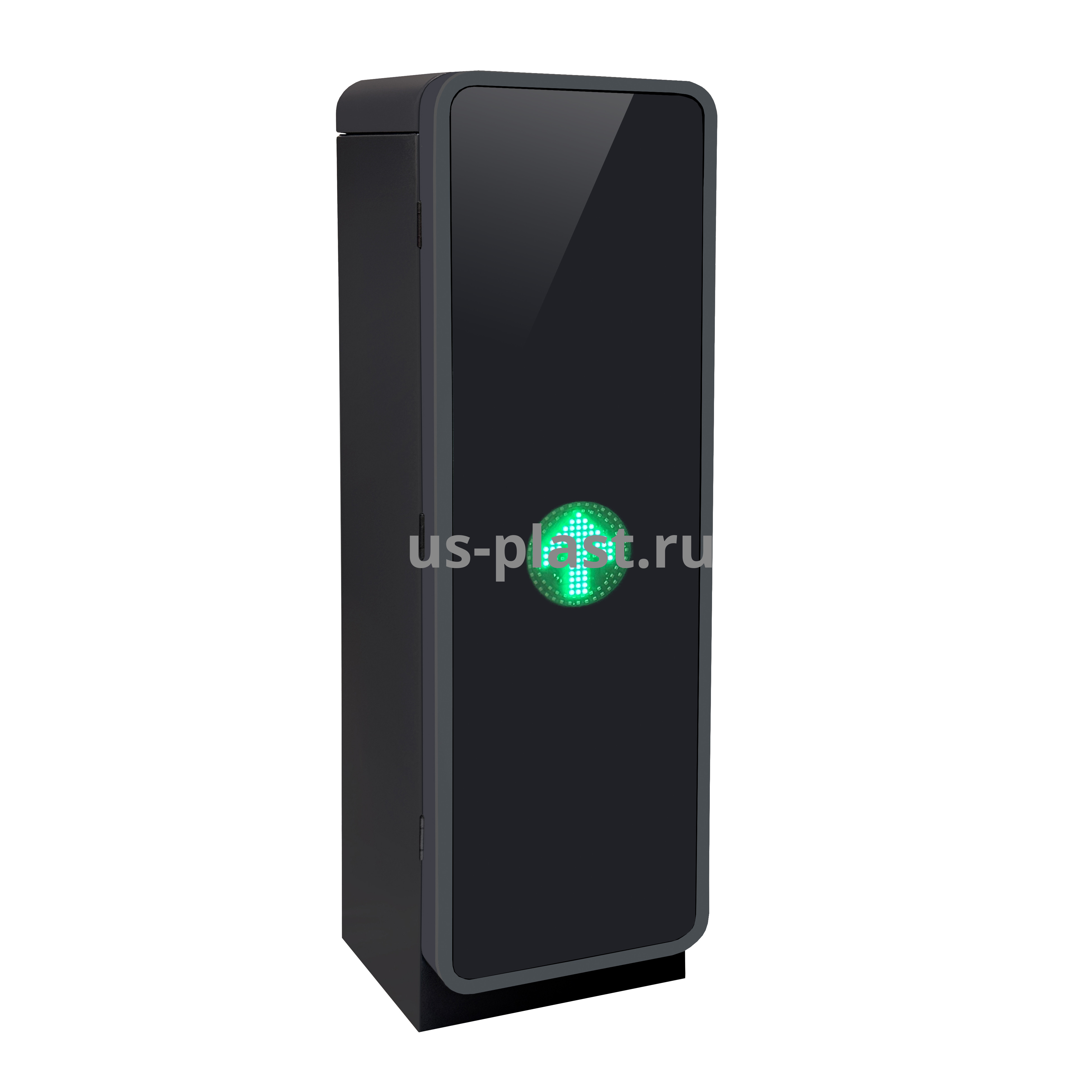

Светодиодная подсветка меняет цвет в зависимости от состояния шлагбаума. Красный свет: шлагбаум закрыт (заблокирован). Зеленый свет: доступ разрешен, стрела поднимается.
Шлагбаум с бесщёточным двигателем постоянного тока гарантирует быстрое и плавное перемещение стрелы. Встроенные функции безопасности включают автореверс и приоритет подъёма. Предусмотрено подключение внешних устройств (петлевой детектор, фотоэлемент, радар, светофор), а также интеграция в парковочные системы по RS485.
Функциональные особенности
Управление двигателем и движение стрелы
-
Бесщёточный 3-фазный двигатель постоянного тока (3-е поколение) — высокая надёжность, низкий уровень шума, плавный пуск и остановка
-
Плавная регулировка скорости открытия и закрытия в диапазоне от 1.5 до 6 секунд
-
Раздельная настройка углов замедления перед крайними положениями (от 5° до 40°) — исключает рывки при остановке
-
Настройка ускорения при старте движения (1–20)
-
Регулировка углов открытия и закрытия (1–30°)
-
Ручное и автоматическое управление двигателем при отключении питания
Конструктивные особенности
-

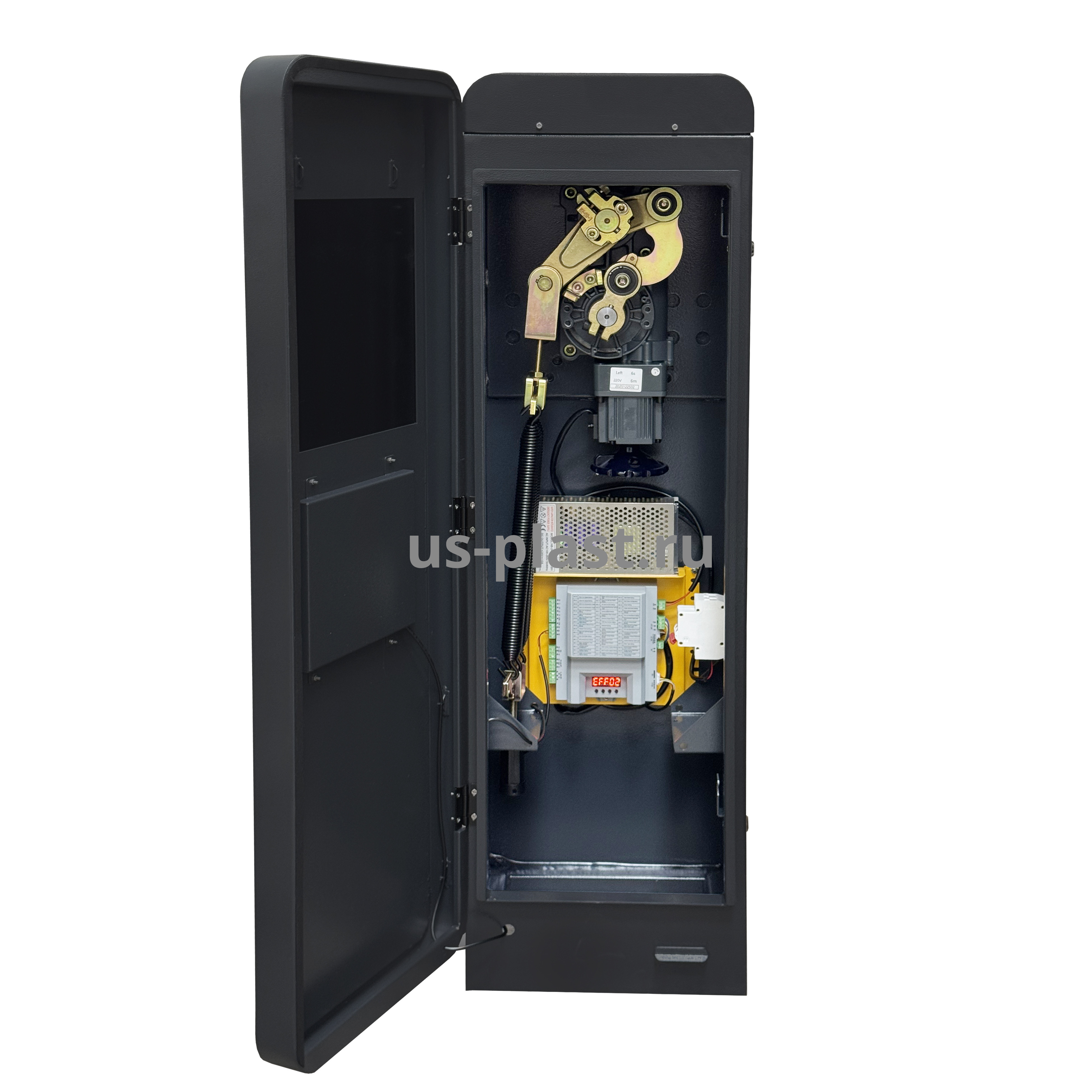

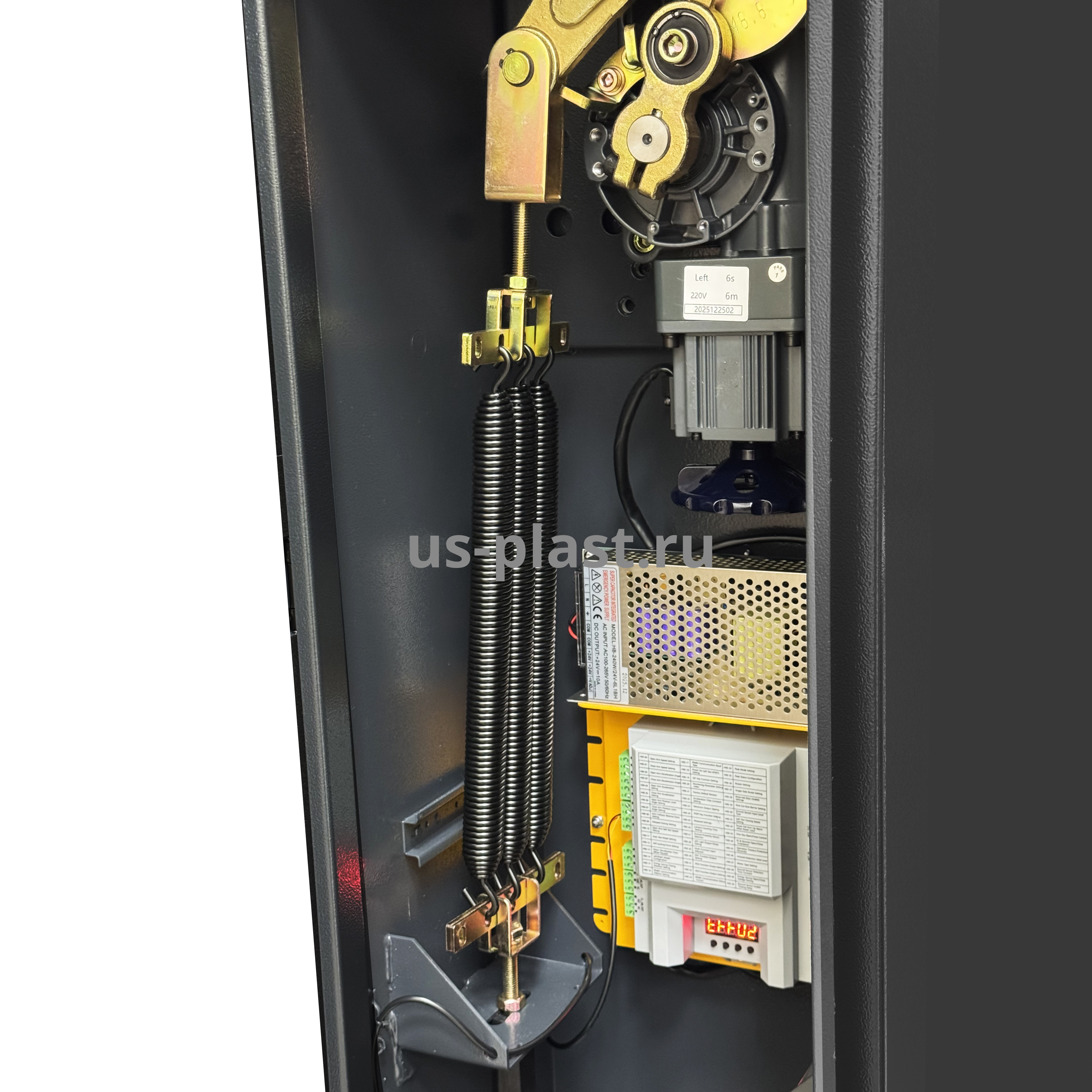

Трёхзвенная дуговая кривошипная конструкция: быстрый и стабильный подъём/опускание стрелы
-
Двухступенчатая передача (червячный редуктор + шестерни): высокий крутящий момент и долговечность
-
Бесступенчатая конструкция (без сцепления): повышенная надёжность
-
Быстрая смена левого/правого исполнения
Управление с пульта ДУ
-
Приём 433 МГц пультов с обучаемым кодом (anti-copy, до 30 разных кодов)
-
Дальность пульта до 100 метров
-
Два способа обучения пультов: через кнопку на приёмнике или через отключение питания
Защитные функции (безопасность)

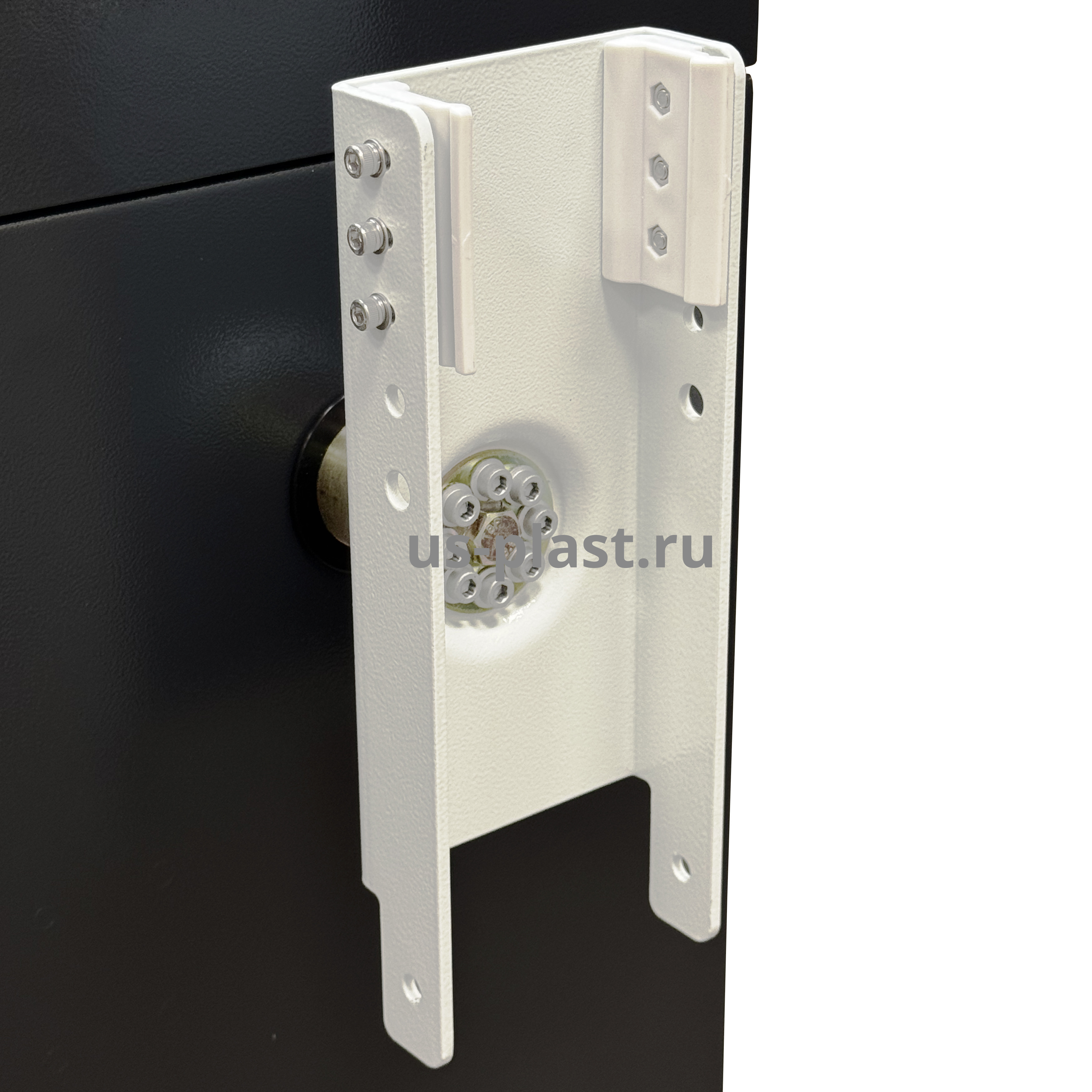

- Механизм аварийного откидывания стрелы. Благодаря специальной конструкции стрелодержателя с полиамидными креплениями стрела просто откидывается в сторону.
-
Антиудар с петлевым детектором — стрела не опускается при активной петле; если опускалась — поднимается
-
Приоритет команды подъёма стрелы над опусканием — максимальная безопасность
-
Защита от перегрузки по току
-
Защита от пониженного напряжения — контроль ниже 22.0V
-
Защита от перенапряжения
Защита от столкновения (Автореверс) — при ударе стрела автоматически поднимается (чувствительность регулируется)
Интерфейс и диагностика
-
Цифровой дисплей (светодиодный) для отображения параметров и кодов ошибок
-
Кнопки на плате: MENU, +/-, ENTER — для настройки без пульта
-
Самодиагностика с выводом кодов ошибок на дисплей (EFF-01…EFF-04, 05, 06)
-
Мониторинг 24 параметров в реальном времени (напряжение, ток, скорость, угол, количество операций и др.)
Система резервного питания
-
Предназначена для обеспечения кратковременной работы шлагбаума при отключении основного электропитания.
-
При отключении основной сети 220В блок резервного питания мгновенно переключает привод шлагбаума на питание от накопленного заряда, обеспечивая ток до 10А, чего достаточно для совершения 1–2 полных циклов открытия/закрытия стрелы
Алгоритм привязки пульта
-
Способ 1 (быстрый, через питание):
Выключить питание → Включить питание → В течение 5 сек зажать «Открыть» + «Закрыть» на пульте → Ждать писк
-
Способ 2 (через кнопку на плате радиоприемника):
Открыть корпус радиоприемника → Нажать белую кнопку на 5 сек (до постоянного свечения) → Нажать любую кнопку пульта → Готово
-
Удаление всех пультов:
Выключить питание → Включить питание → В течение 5 сек зажать «Открыть» + «Стоп» на 5 сек
| Модель | DZ-2211Z |
| Поколение | 3-е поколение |
| Тип двигателя | Бесщёточный (DC Brushless), 3-фазный |
| Напряжение питания | AC 220V, 50/60 Гц |
| Номинальная мощность | 160–200 Вт |
| Номинальный ток | 5–10 A (в зависимости от нагрузки) |
| Скорость открытия/закрытия | 1.5 – 6 секунд (плавная регулировка) |
| Максимальная длина стрелы | 6 метров |
| Рабочая температура | -35°C … +65°C |
| Относительная влажность | ≤ 90% (без конденсации) |
| Класс защиты | IP54 |
| Материал корпуса | Сталь (холоднокатаный лист), толщина 2 мм |
| Покрытие корпуса | Порошковая краска, высокотемпературная сушка, с антикоррозийной обработкой |
| Цвет корпуса | Черный |
| Интерактивная LED подсветка на корпусе | Есть |
| LED подсветка стрелы | Опционально |
| Частота пульта ДУ | 433 МГц (обучаемый код, anti-copy) |
| Дальность пульта | до 100 м (открытая местность, ясная погода) |
| Количество сохраняемых пультов | до 30 различных кодов |
| Способы обучения пультов | 2 способа (через отключение питания или через кнопку на приёмнике) |
| Интерфейсы ввода (сухой контакт) | Вверх / Вниз / Стоп, петлевой детектор, фотоэлемент (IR), радар, пожарная сигнализация (Fire), закрыть (Close), подсчёт автомобилей (Counting) |
| Интерфейсы вывода (реле/транзистор) | Светофор, LED подсветка стрелы, сигнал «Открыто» (NO/NC), сигнал «Закрыто» (NO/NC), RS485 |
| Резервное питание | 24V (аккумулятор / суперконденсатор) |
| Функция автоподъёма при отключении сети | Есть |
| Регулируемые параметры (меню) | Скорость открытия/закрытия (25–95), углы замедления (5–40°), ускорение (1–20), углы открытия/закрытия (1–30°), чувствительность автовозврата (7–13), задержка автозакрытия (0–90 сек, шаг 0.1 сек), режим автозапуска (0–3), энергосбережение, левое/правое исполнение и др. |
| Мониторинг (дисплей) | Цифровой светодиодный дисплей, 24 параметра (напряжение, ток, скорость, угол, состояние Hall, количество операций, ошибки) |
| Самодиагностика | Есть (с выводом на дисплей) |
| Защита от перегрузки по току | Есть |
| Защита от пониженного напряжения | Есть (контроль ниже 22.0V) |
| Защита от перегрева | Есть (MOSFET) |
| Защита от перенапряжения | Есть |
| Защита от столкновения (Auto-reverse) | Есть (чувствительность регулируется) |
| Приоритет подъёма стрелы | Есть |
| Подсчёт автомобилей | Есть, с защитой от наезда, режим «одна машина — один подъём» |
| Счётчик операций | До 99 999 999 (открытия, закрытия, петля, ИК, стоп) |
| RS485 связь | Есть (до 32 устройств) |
| Ручное управление (при отключении питания) | Есть (маховик на двигателе) |
| Габариты шлагбаума (Д×Ш×В) | 320 × 325 × 1095 мм |
| Габариты упаковки | 430 × 375 × 1100 мм |
| Вес (нетто) | ≈ 45 кг |
| Гарантия | 1 год (кроме пульта и стрелы) |
| Комплектация | Шлагбаум, 2 пульта ДУ, 2 ключа, анкерные болты M12×150 (4 шт.), крепёж для стрелы (M12×70, M8×85), монтажные планки (2 шт.), стрела |
