RFID шлагбаум Dahua (комплект UHF KIT) с двухсторонним движением
- Артикул: 12999
- Производитель: Dahua
Длина стрелы: 2.7 м - 4.5 м
Время открывания: 4 сек
Частота пульта ДУ: 433.82 МГц – 434.02 МГц
Тип электродвигателя: бесщеточный, постоянного тока
Дальность считывания UHF меток: до 20 м
Рабочая частота: 865–868 МГц / 902–928 МГц
Рабочая температура: от –30 °C до +65 °C

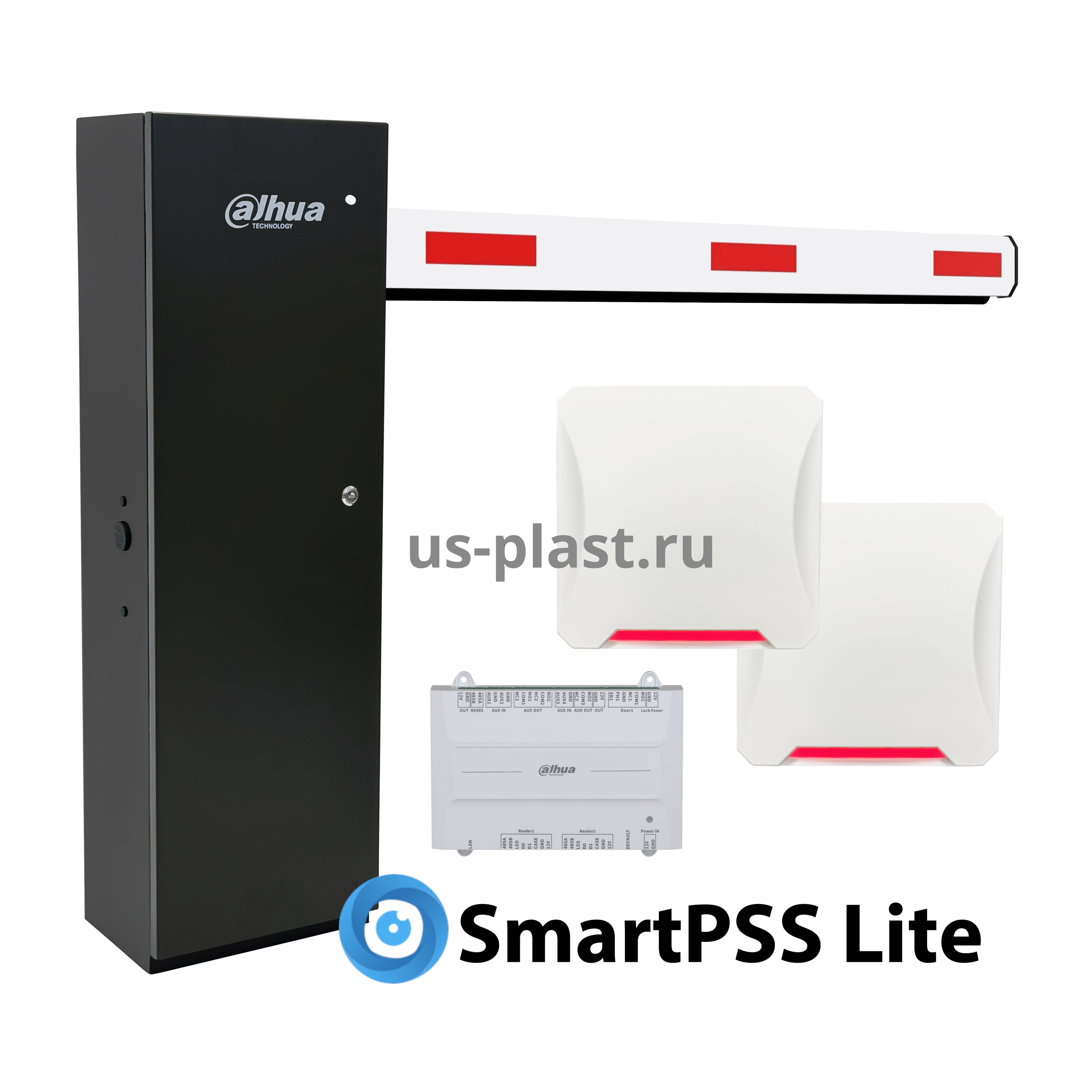

Комплект представляет собой готовое решение для автоматизации въезда/выезда с использованием современных UHF RFID технологий. Он сочетает в себе надежное оборудование Dahua и специализированные UHF-считыватели, обеспечивая высокую дальность идентификации, устойчивость к погодным условиям и гибкость управления. Бесплатное программное обеспечение и мобильное приложение делают систему доступной для внедрения и удобной в эксплуатации.
Функциональные особенности
1. Автоматическое распознавание транспорта по UHF RFID меткам
На въезде и выезде установлены два считывателя UHF-200 с дальностью считывания до 20 метров. Система идентифицирует автомобили по UHF-меткам (наклейкам на лобовое стекло или корпусным меткам) без остановки транспорта. Это обеспечивает беспрепятственный проезд для зарегистрированных автомобилей и исключает необходимость использования карт или пультов.
2. Интеграция шлагбаума с контроллером СКУД

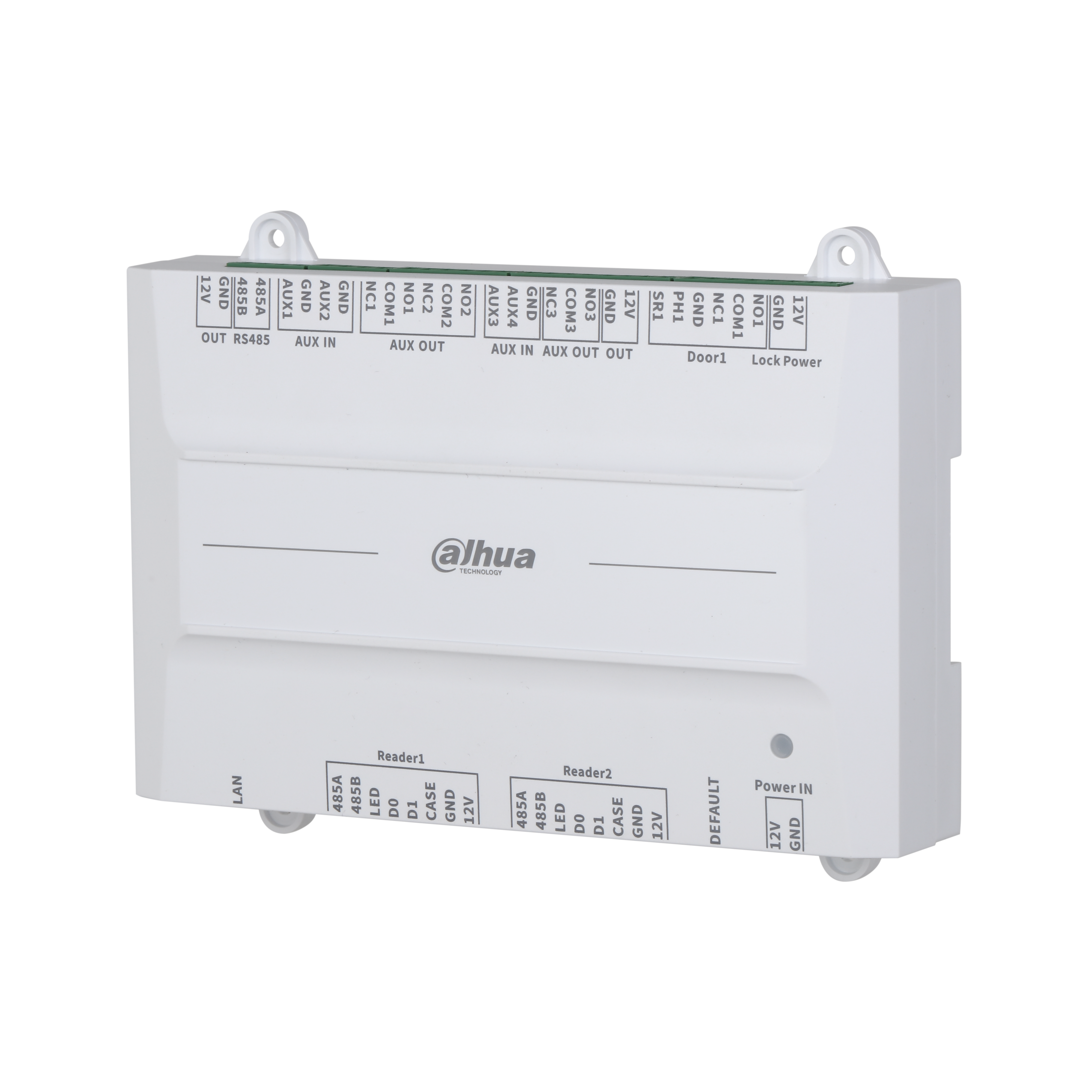

Контроллер Dahua DHI-ASC4201B-D управляет работой шлагбаума, получая сигналы от UHF-считывателей. При успешной идентификации автомобиля контроллер подает команду на открытие стрелы. Контроллер поддерживает:
-
базу данных до 100 000 пользователей и 100 000 карт/меток;
-
хранение до 500 000 событий (журнал проездов);
-
различные режимы разблокировки: по метке, по паролю, комбинированные.
3. Автономная работа и гибкость настройки
Контроллер работает под управлением Linux и имеет встроенный веб-интерфейс для настройки конфигурации без установки дополнительного ПО. Поддерживает:
-
настройку расписаний доступа (128 групп расписаний);
-
режим «первая карта», «антипассбэк», «взаимоблокировка дверей»;
-
подключение до 2 считывателей (на въезд и выезд) по интерфейсам Wiegand или RS485.
4. Высокая надежность и адаптация к погодным условиям
-
Шлагбаум оснащен бесщеточным двигателем постоянного тока с ресурсом 3,5 млн циклов, работает при температурах от –30°C до +65°C.
-
UHF-считыватели имеют степень защиты IP67 и работоспособны при –40°C до +70°C.
-
Шлагбаум поддерживает ручное открытие при отключении питания и функцию автоматического реверса при препятствии.
5. Программирование и выдача меток

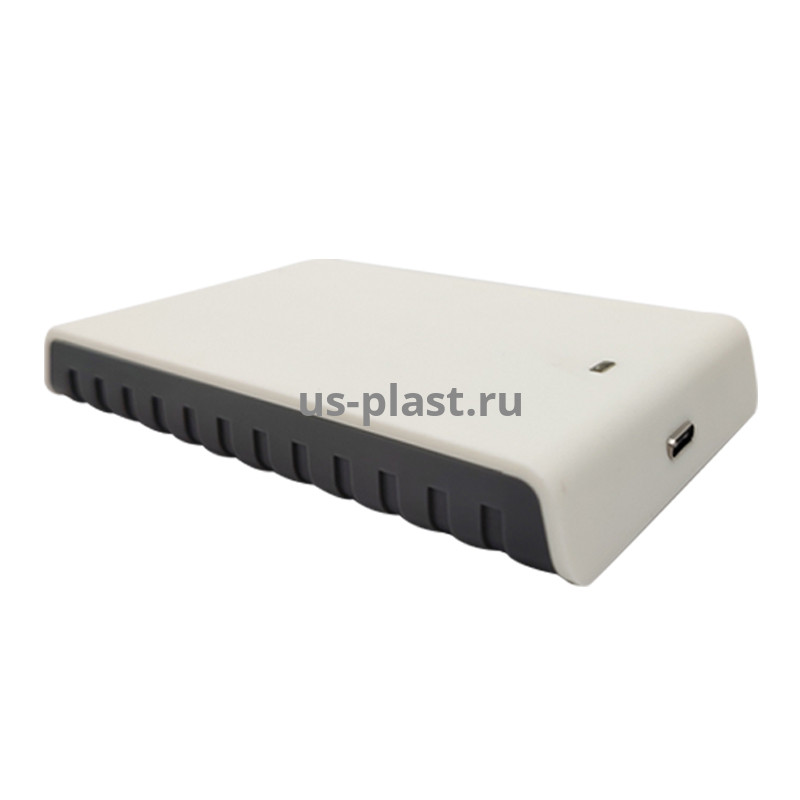

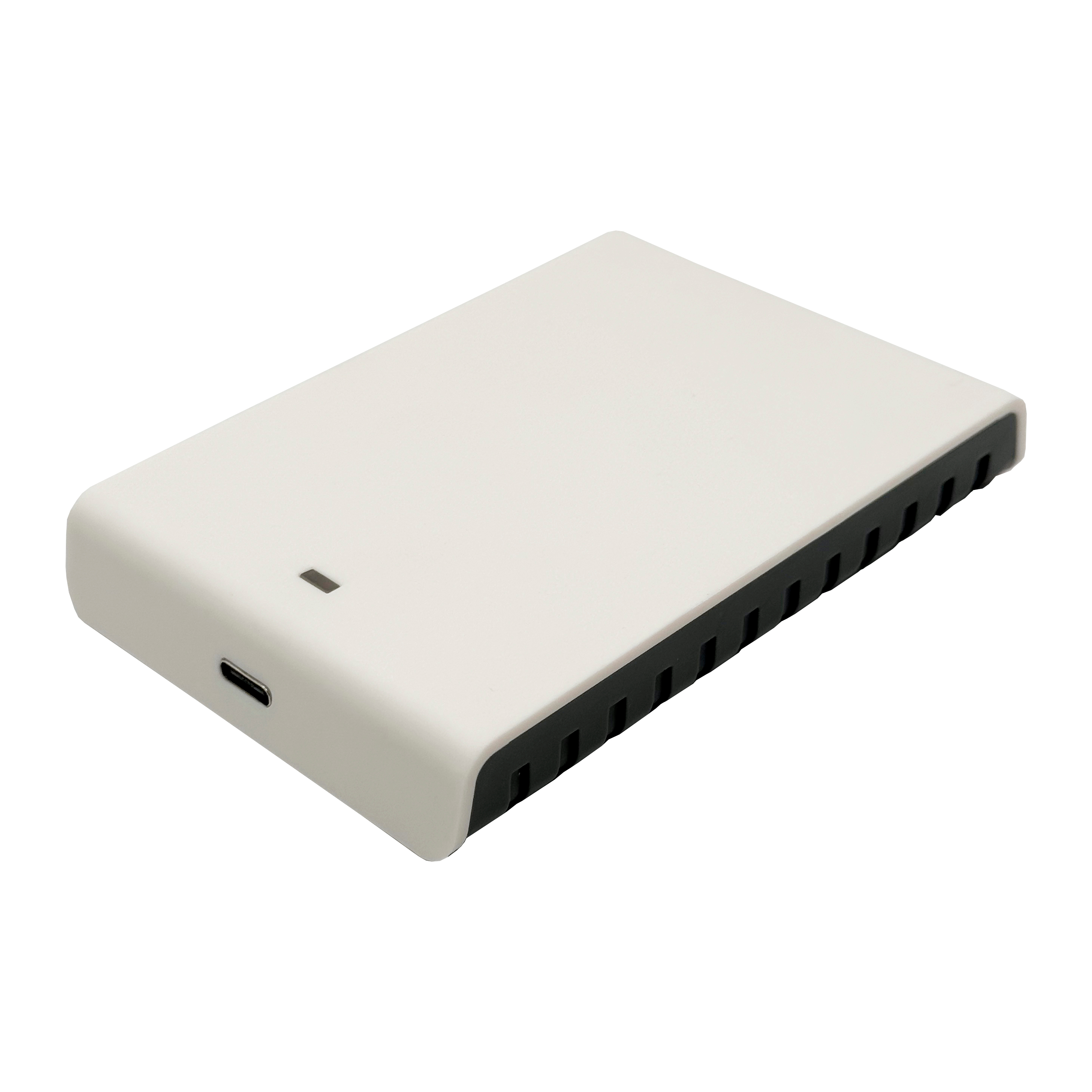

Настольный кодировщик UHF-02 используется для записи и программирования UHF-меток. Он подключается к компьютеру через USB, позволяет считывать, записывать и настраивать метки перед выдачей водителям. Программное обеспечение UHF RFID Demo (бесплатное) обеспечивает удобную работу с метками.
6. Управление через ПО и мобильное приложение
-
SmartPSS Lite — централизованное офисное ПО для управления системой в локальной сети. Поддерживает до 64 устройств, ведение базы пользователей (до 2000 человек), учет рабочего времени (при необходимости), мониторинг событий и генерацию отчетов.
-

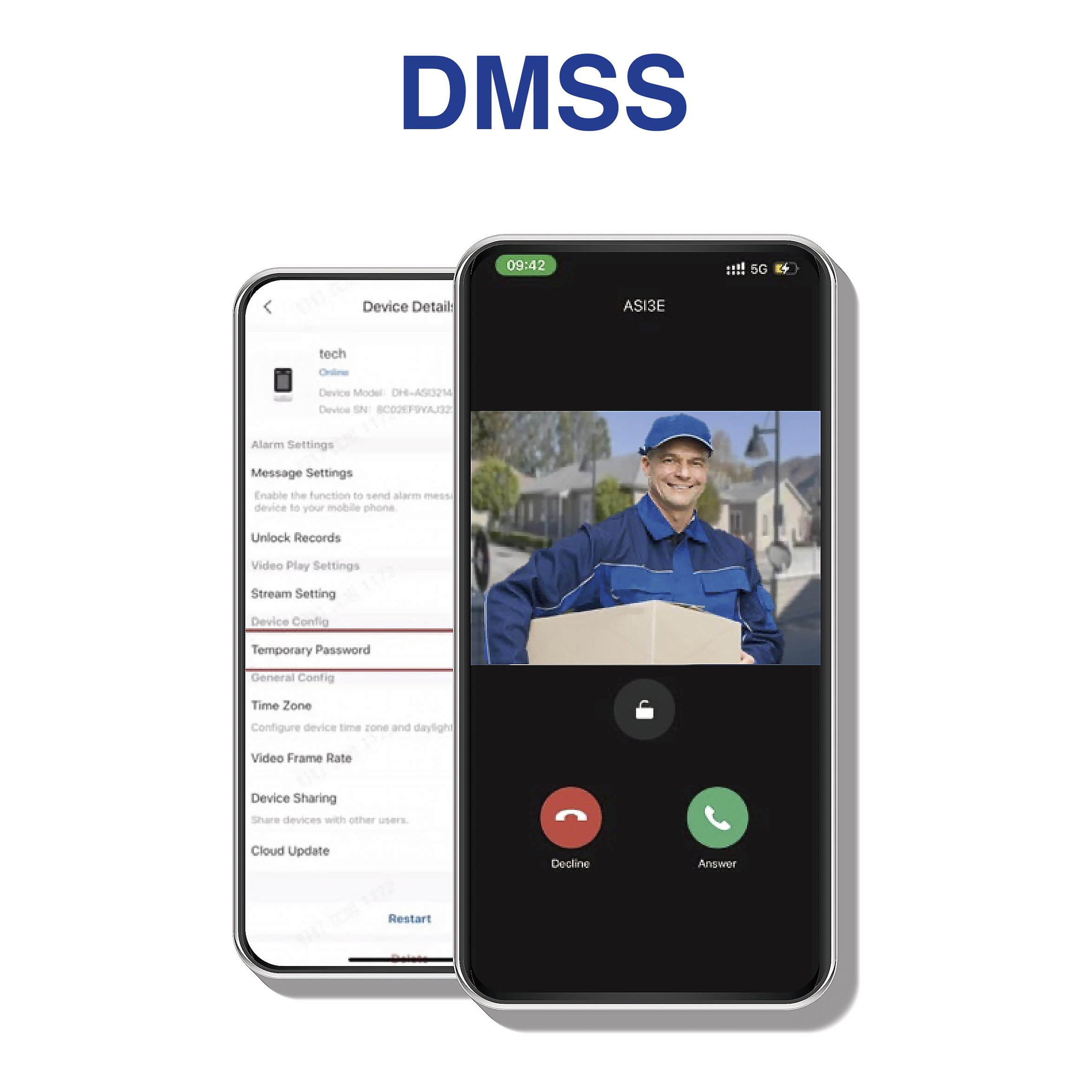

DMSS — мобильное приложение для удаленного управления через интернет. Позволяет:
-
просматривать журнал проездов;
-
открывать шлагбаум вручную;
-
получать уведомления о событиях;
-
удаленно настраивать параметры контроллера.
-
7. Безопасность и дополнительные функции
-
Поддержка тревожных входов и выходов для интеграции с пожарной сигнализацией (режим эвакуации).
-
Функция антипассбэк предотвращает повторный въезд по той же метке без выезда.
-
Возможность подключения петлевых детекторов, фотоэлементов, кнопки выхода.
Схема работы комплекта
Автомобиль с UHF-меткой подъезжает к въезду.
Считыватель UHF-200 идентифицирует метку на расстоянии до 20 м.
Контроллер DHI-ASC4201B-D проверяет права доступа (по расписанию, статусу метки).
При успешной верификации контроллер подает команду на шлагбаум — стрела открывается.
После проезда автомобиля (при наличии петлевого детектора или по таймеру) стрела закрывается.
Все события фиксируются в журнале контроллера и передаются в ПО SmartPSS Lite.
Администратор может управлять системой через локальный компьютер или удаленно через приложение DMSS.

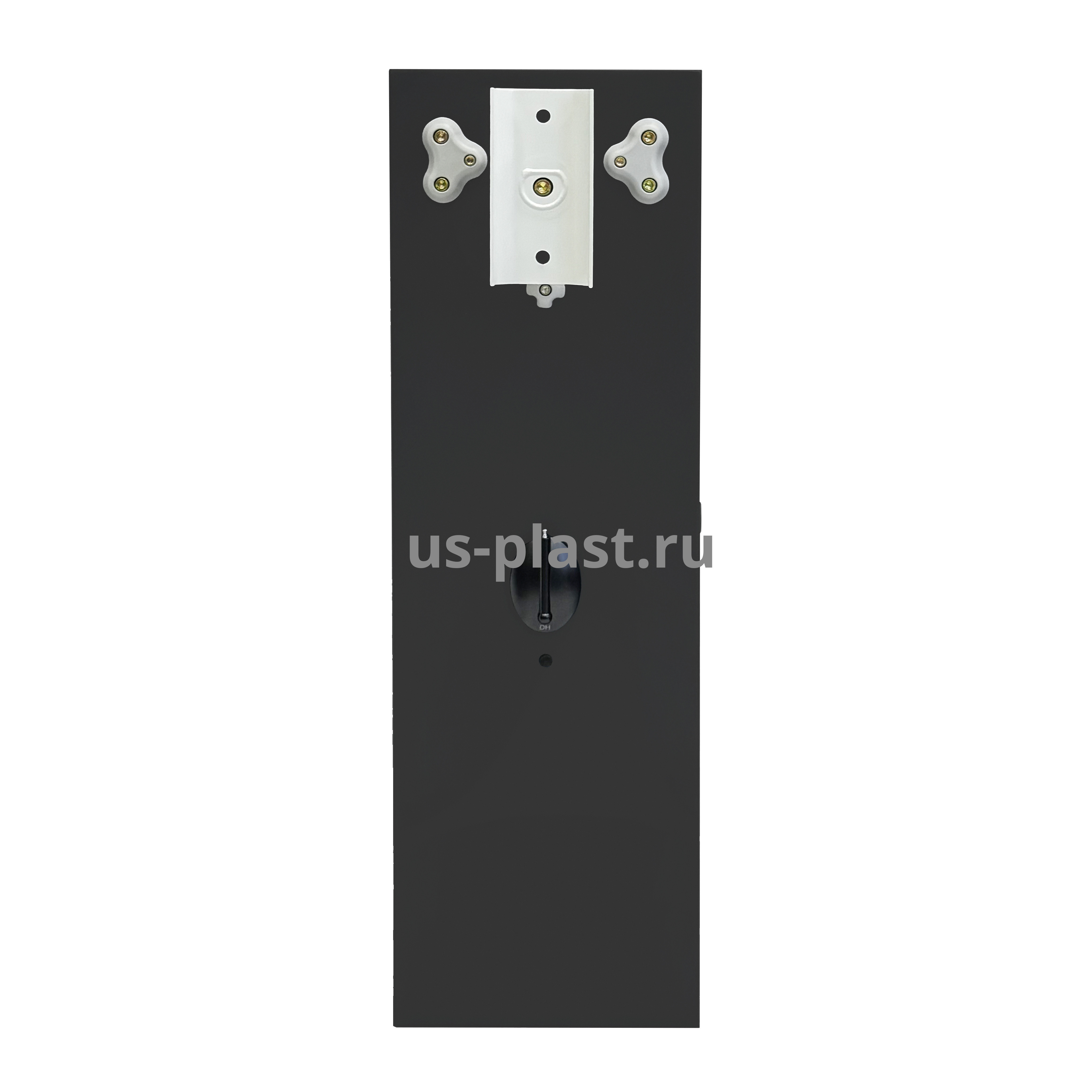

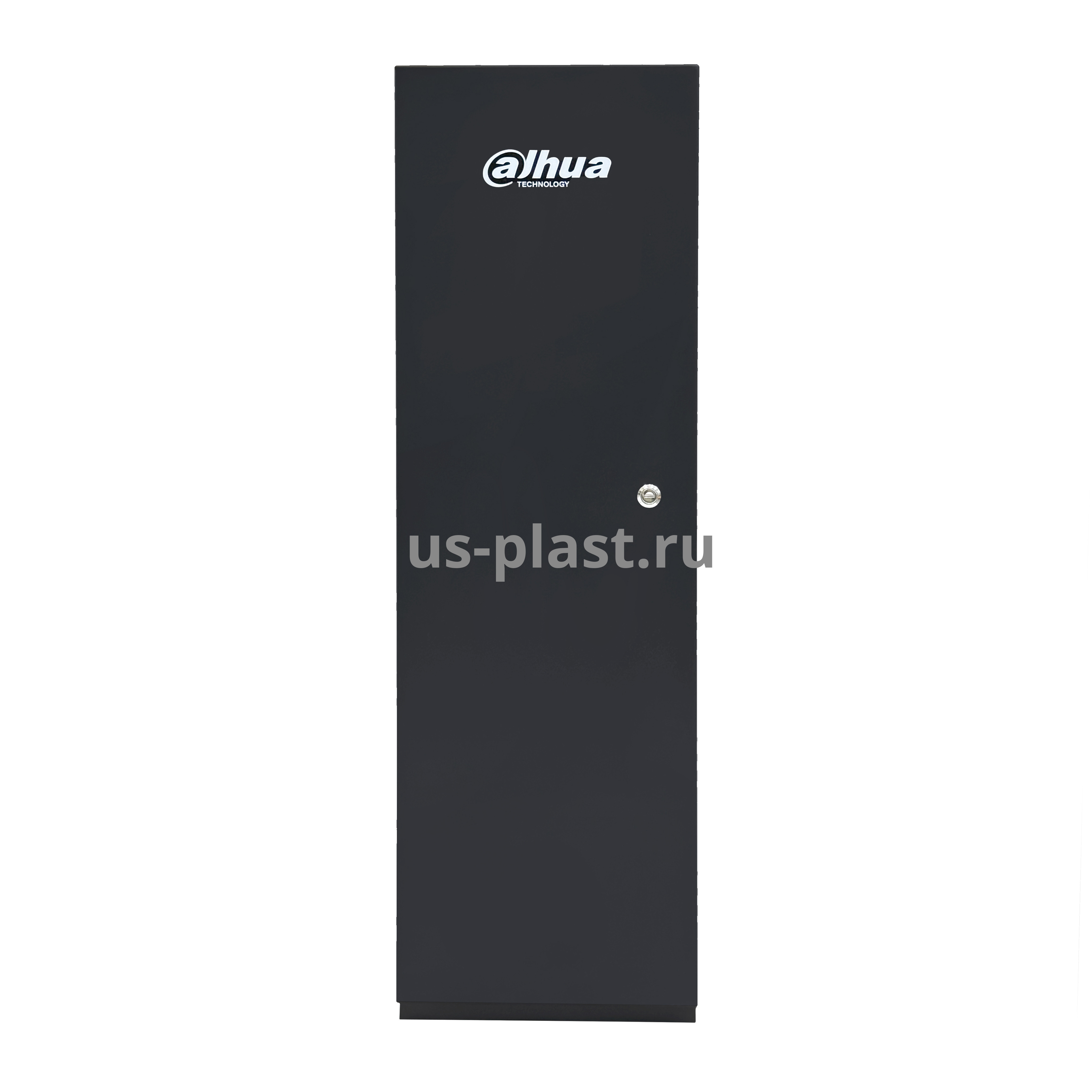

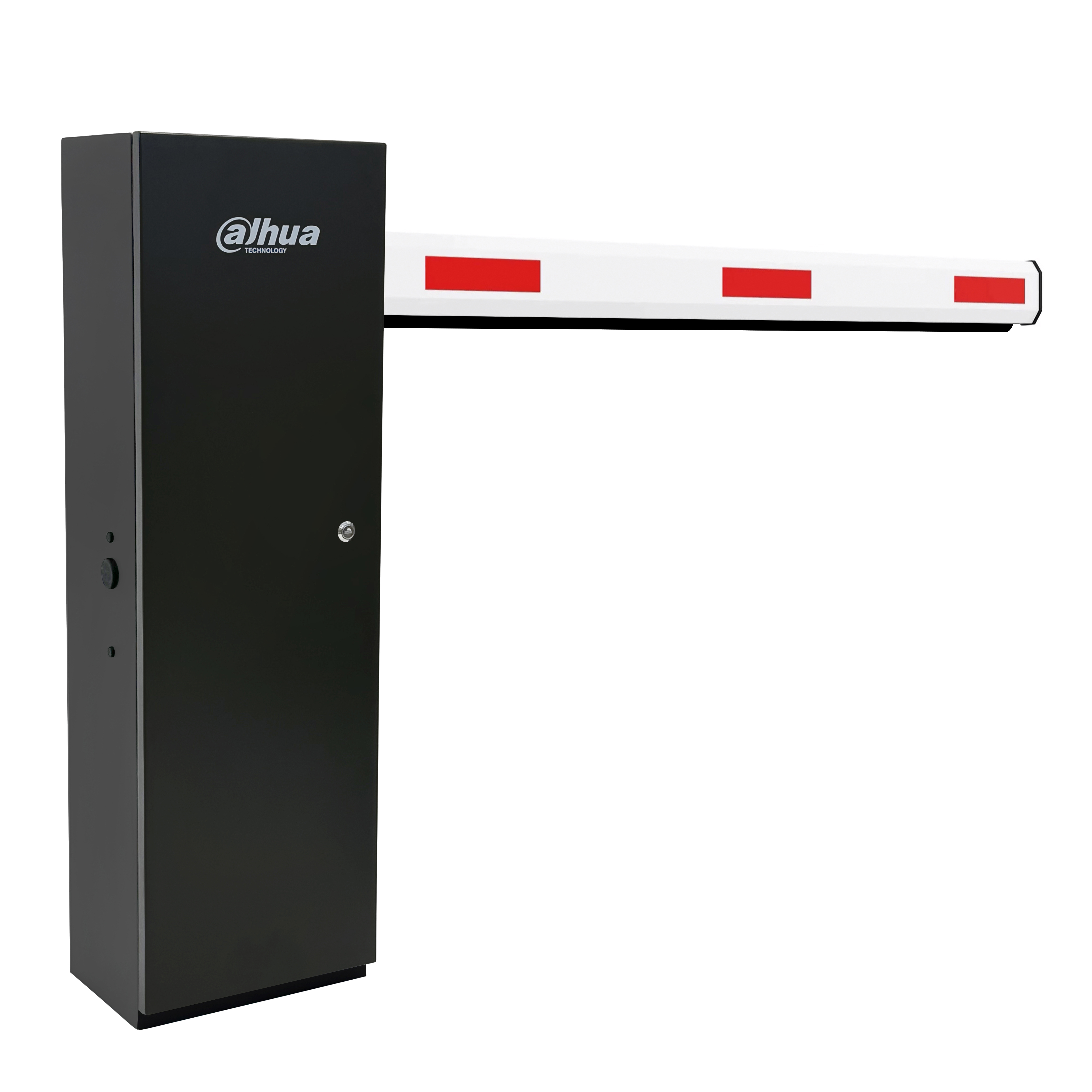

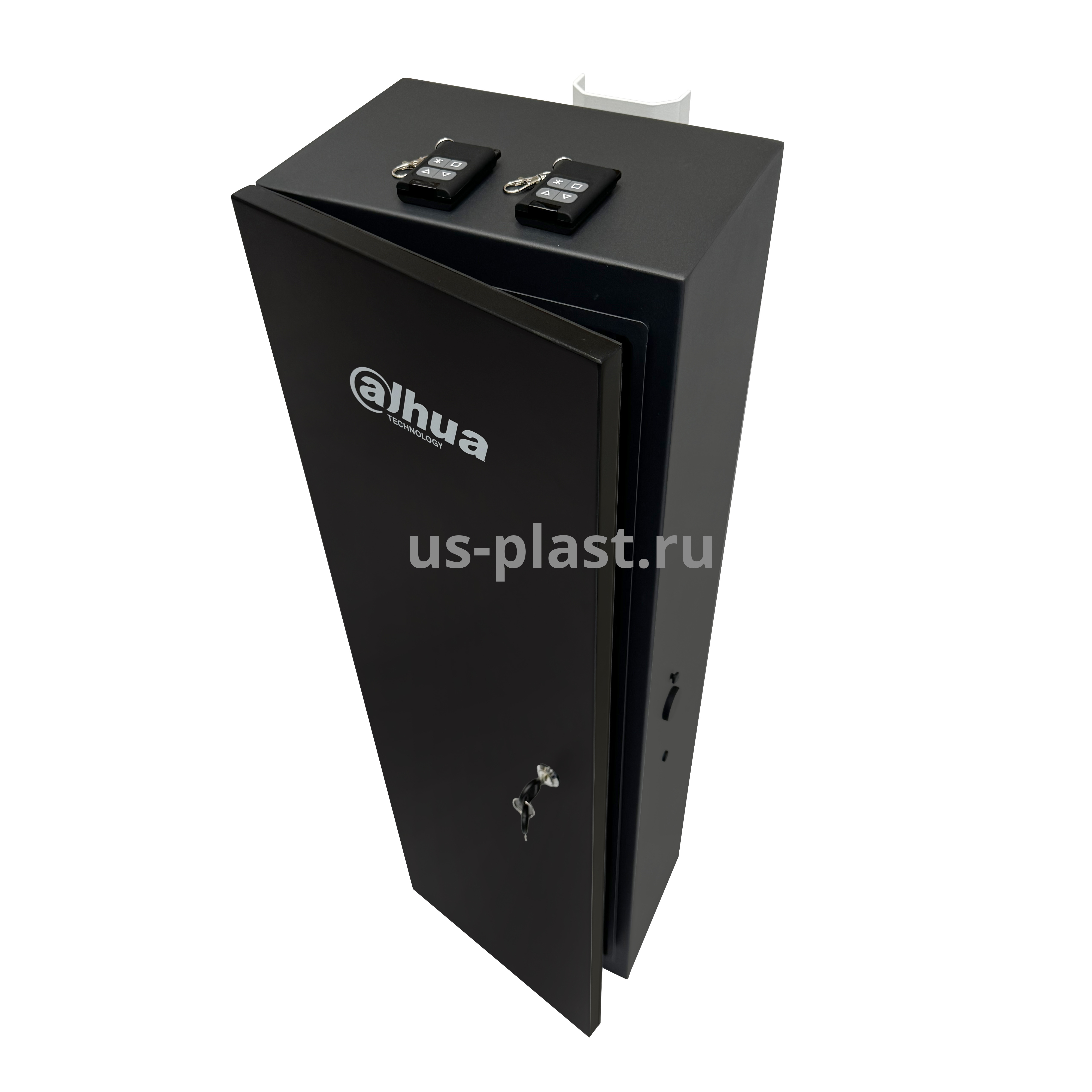

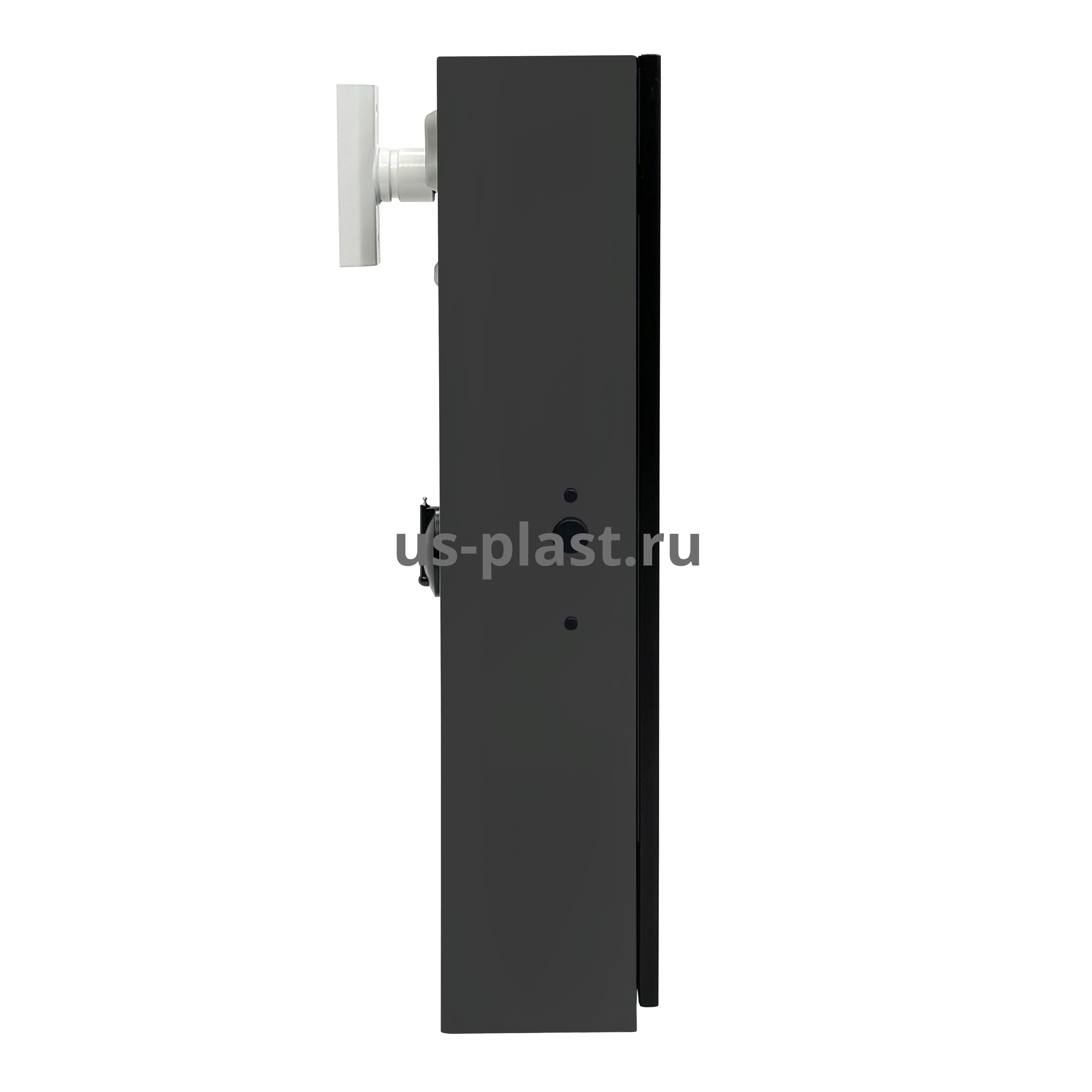

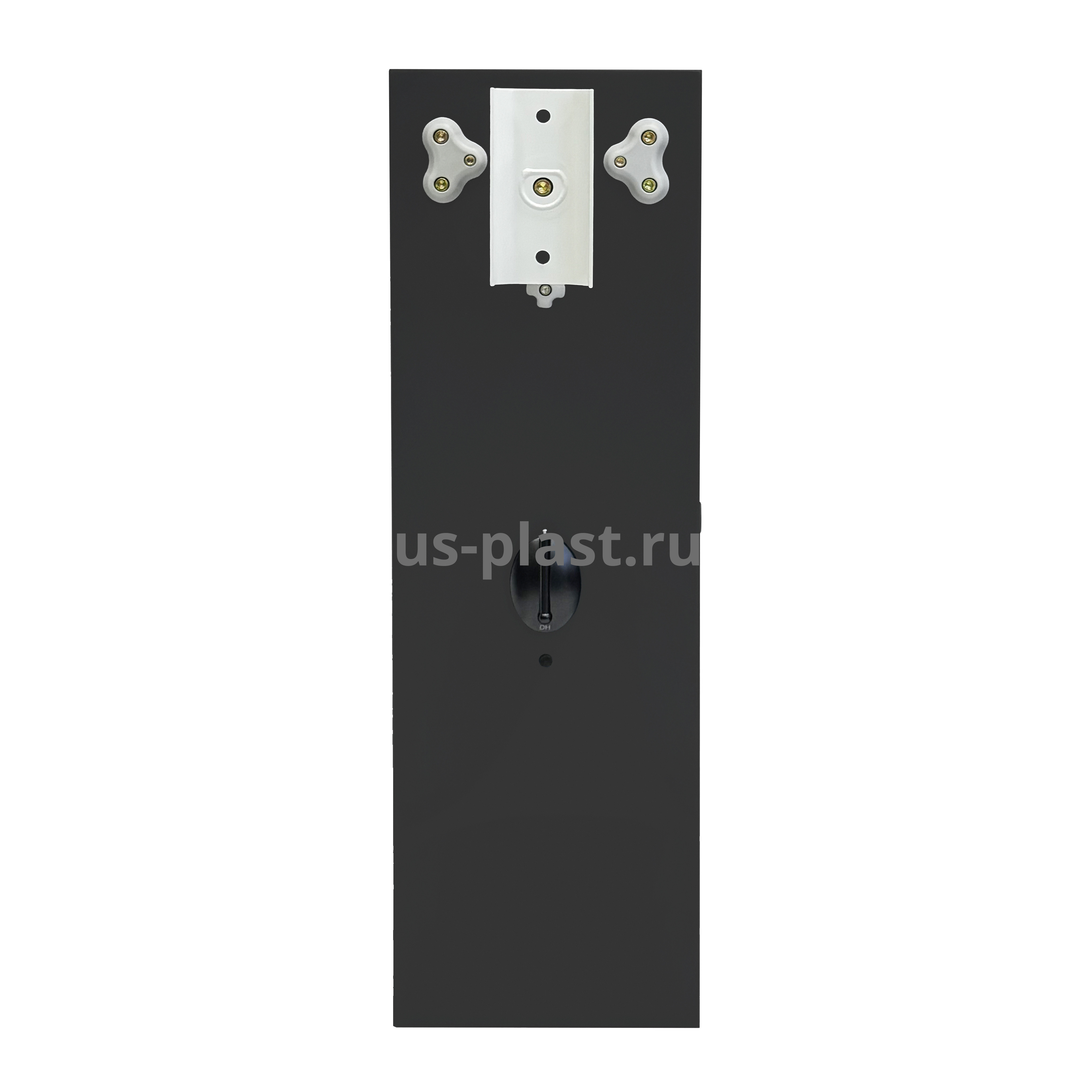

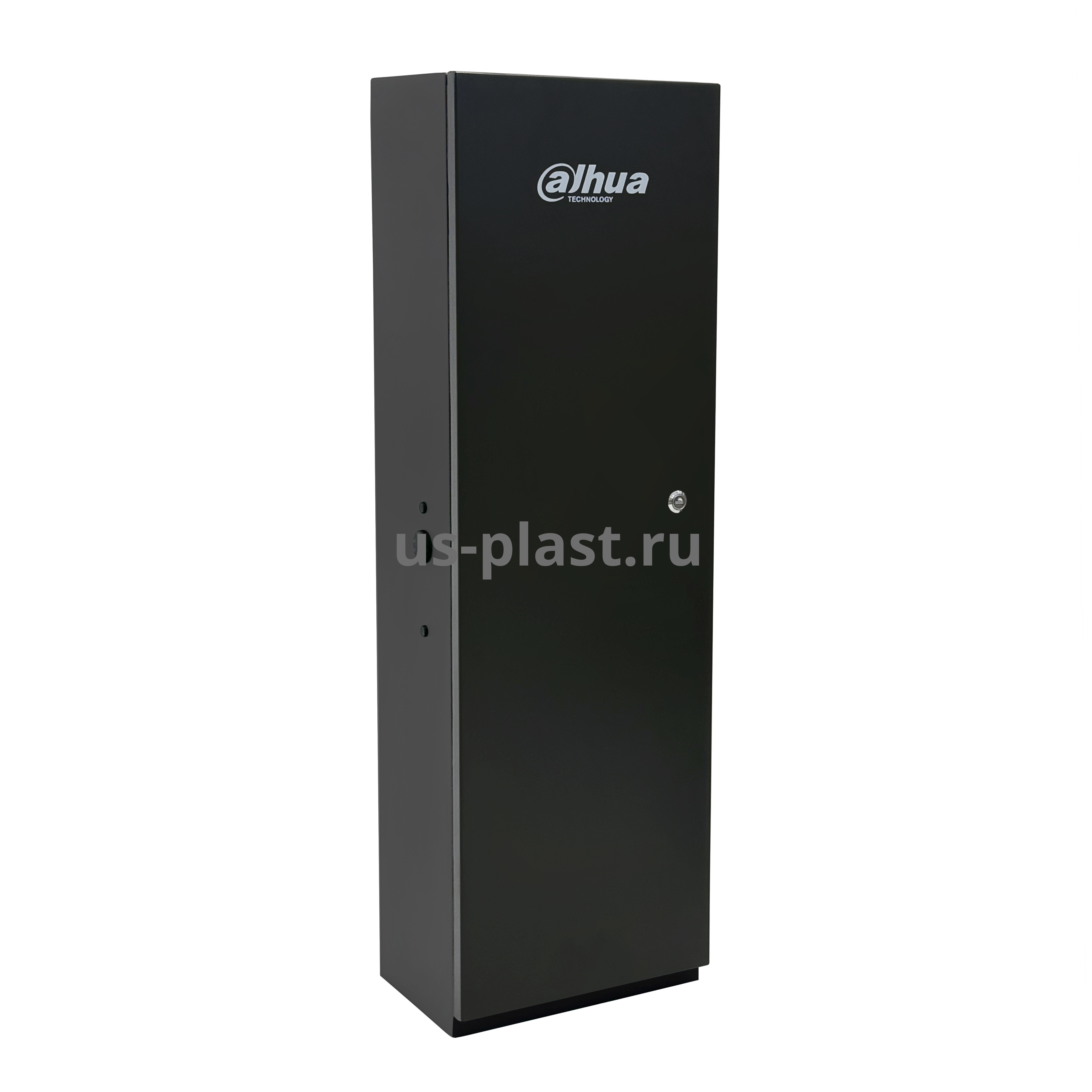

Технические характеристики шлагбаума DHI-IPMECD-1062-R
|
Материал корпуса |
сталь с порошковым покрытием |
|
Тип мотора |
DC бесщеточный мотор |
|
Привод |
Бесщеточный однофазный электродвигатель постоянного тока 24 В |
|
Совместимые модели стрел |
IPMECD-0162-M30 прямая стрела (3m) |
|
Время подъема/опускания |
2 с - 6 с（скорость определяется длиной стрелы и ее весом） |
|
Подсветка корпуса |
нет |
|
Радиус действия пульта ДУ |
50 м (на открытом пространстве) |
|
Рабочая частота пульта ДУ |
433.82 МГц – 434.02 МГц |
|
Количество сопрягаемых пультов ДУ |
В комплекте поставляется 2 пульта дистанционного управления и приемник поддерживает подключение до 40 шт |
|
Порт RS-485 |
1 |
|
Питание |
100 ~ 240 В (AC) |
|
Потребляемая мощность |
210 Вт (рабочий режим) |
|
Вес корпуса (нетто) |
24.6 кг |
|
Рабочая температура |
-20°C ~ +65°C |
|
Вес корпуса (брутто) |
30 кг |
|
Размеры |
285 × 200 × 940 мм |
|
Размеры упаковки |
1020 × 320 × 385 мм |
|
Срок службы двигателя |
3,5 млн циклов |

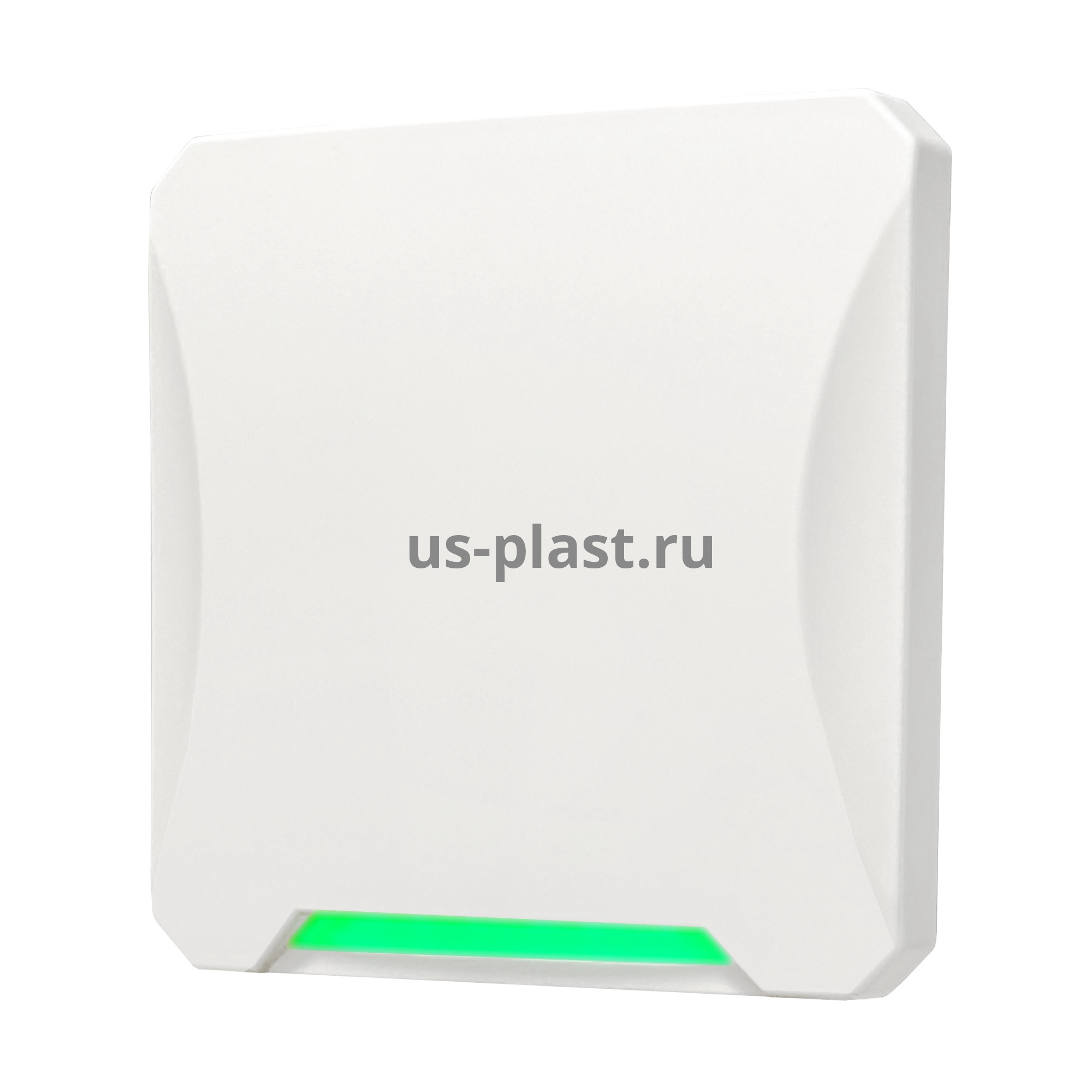

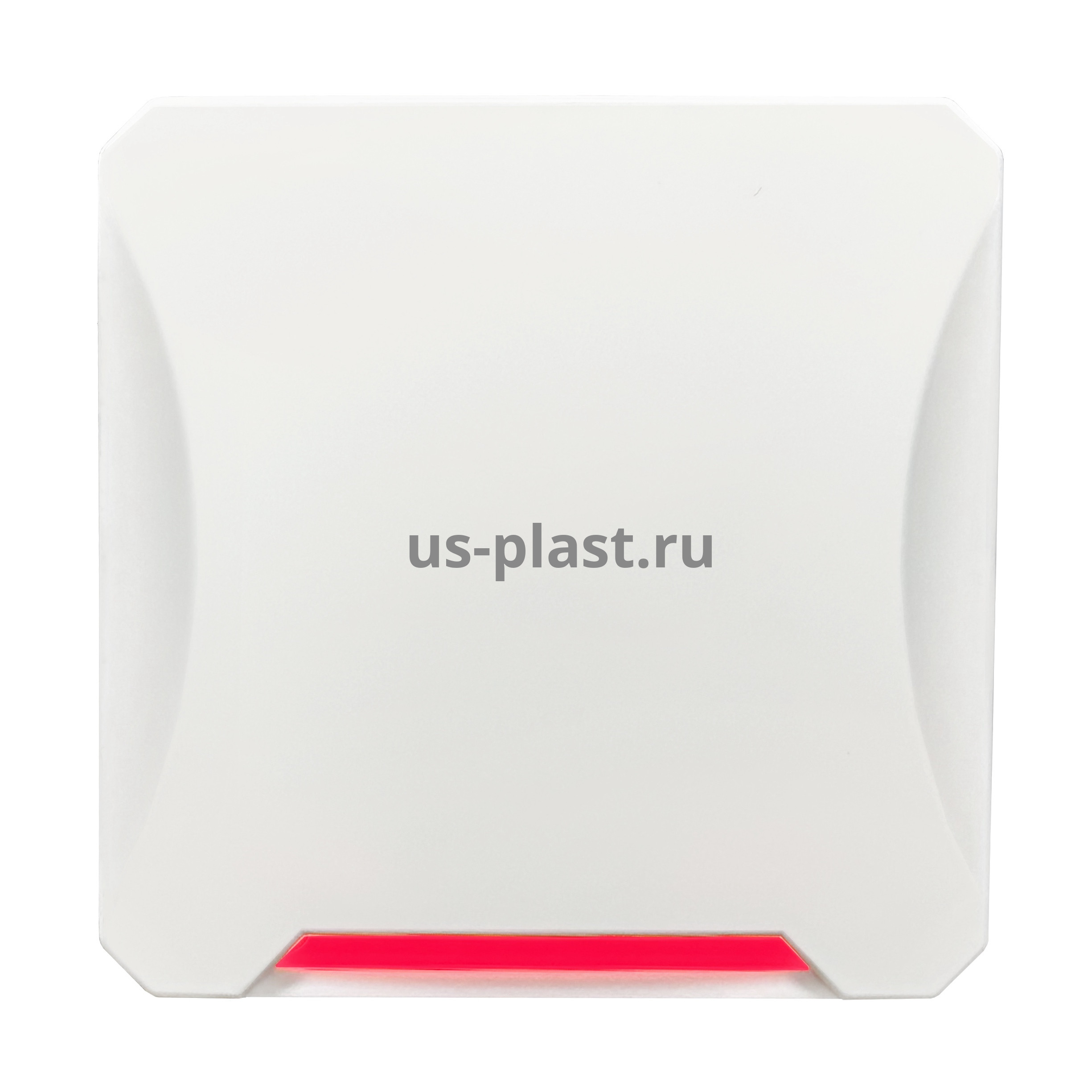

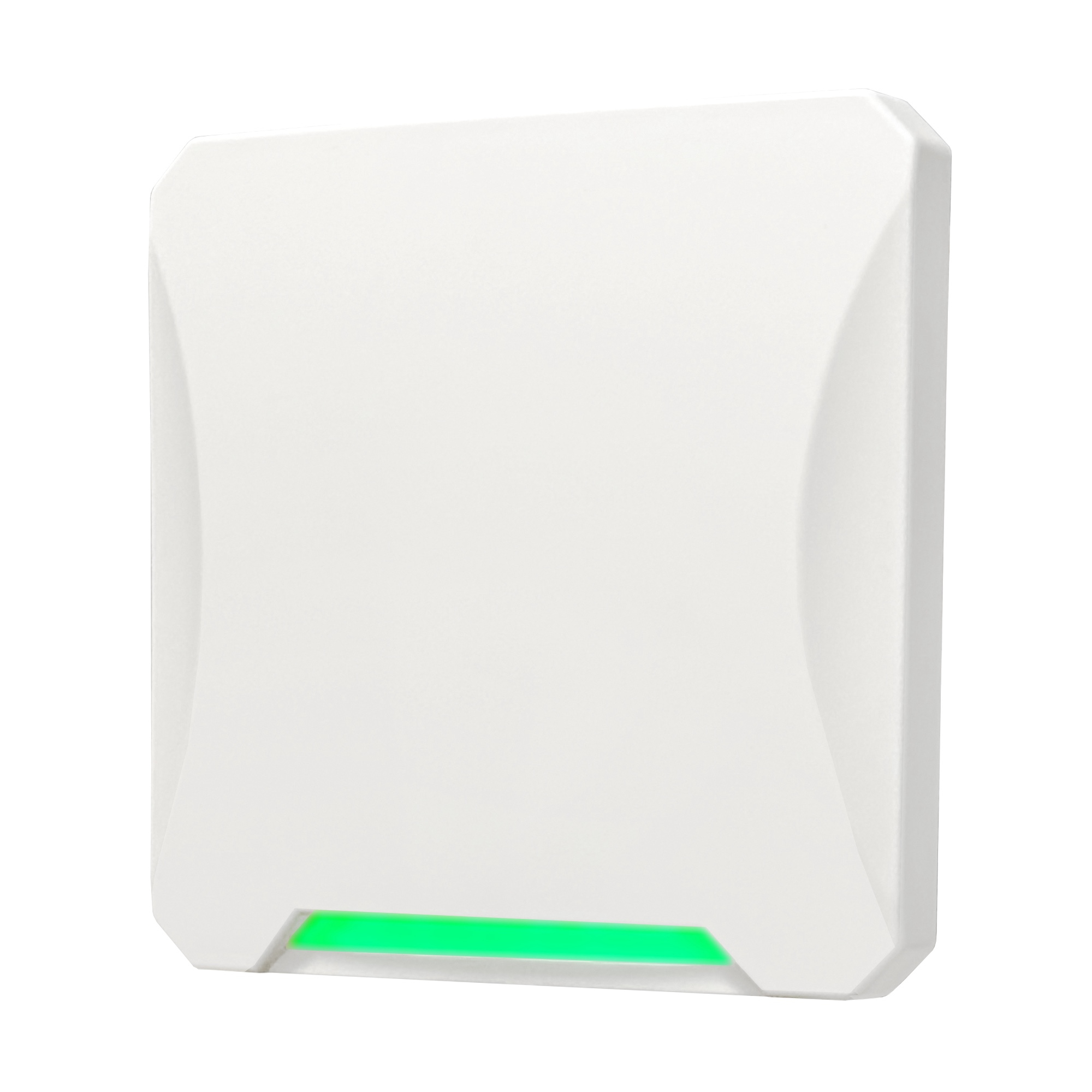

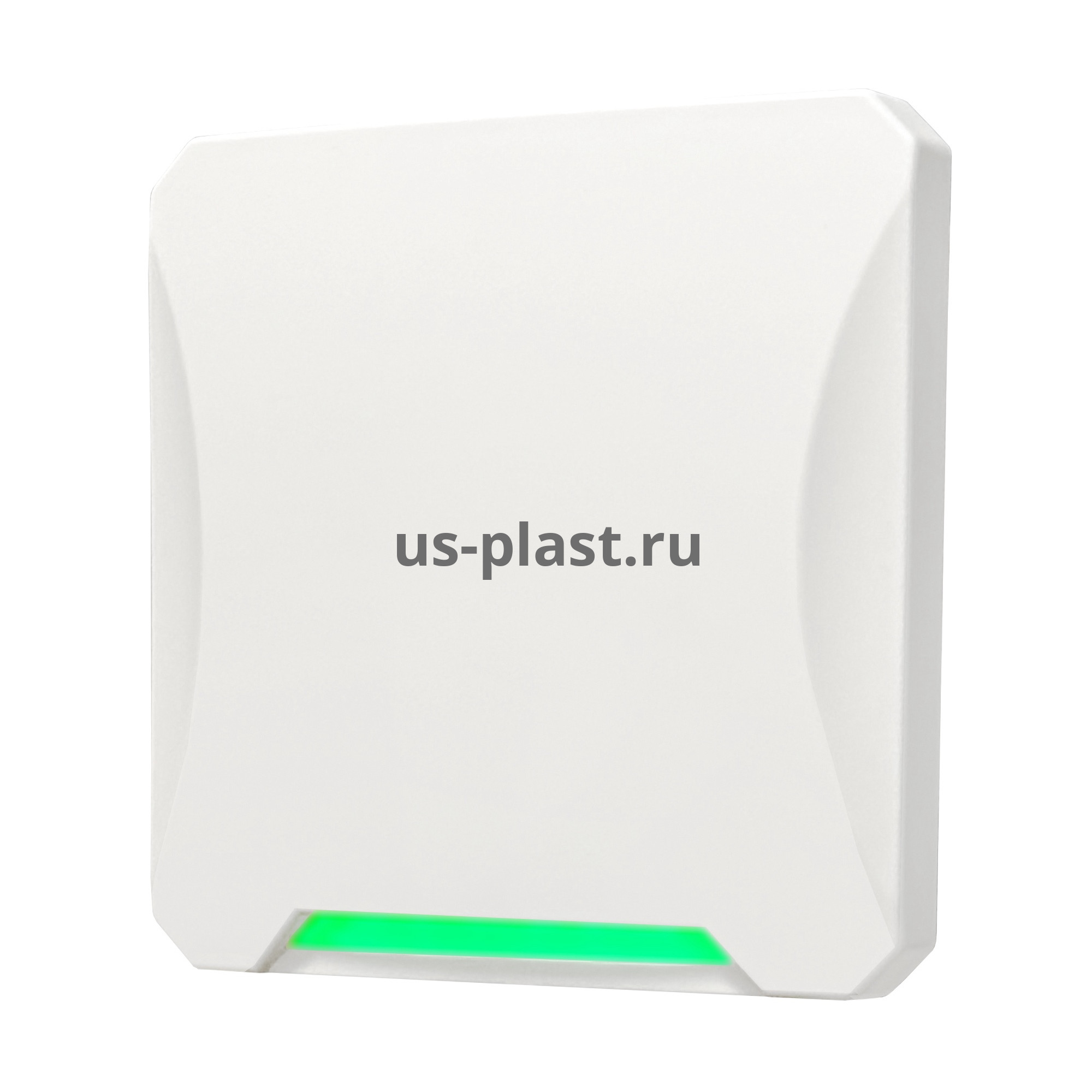

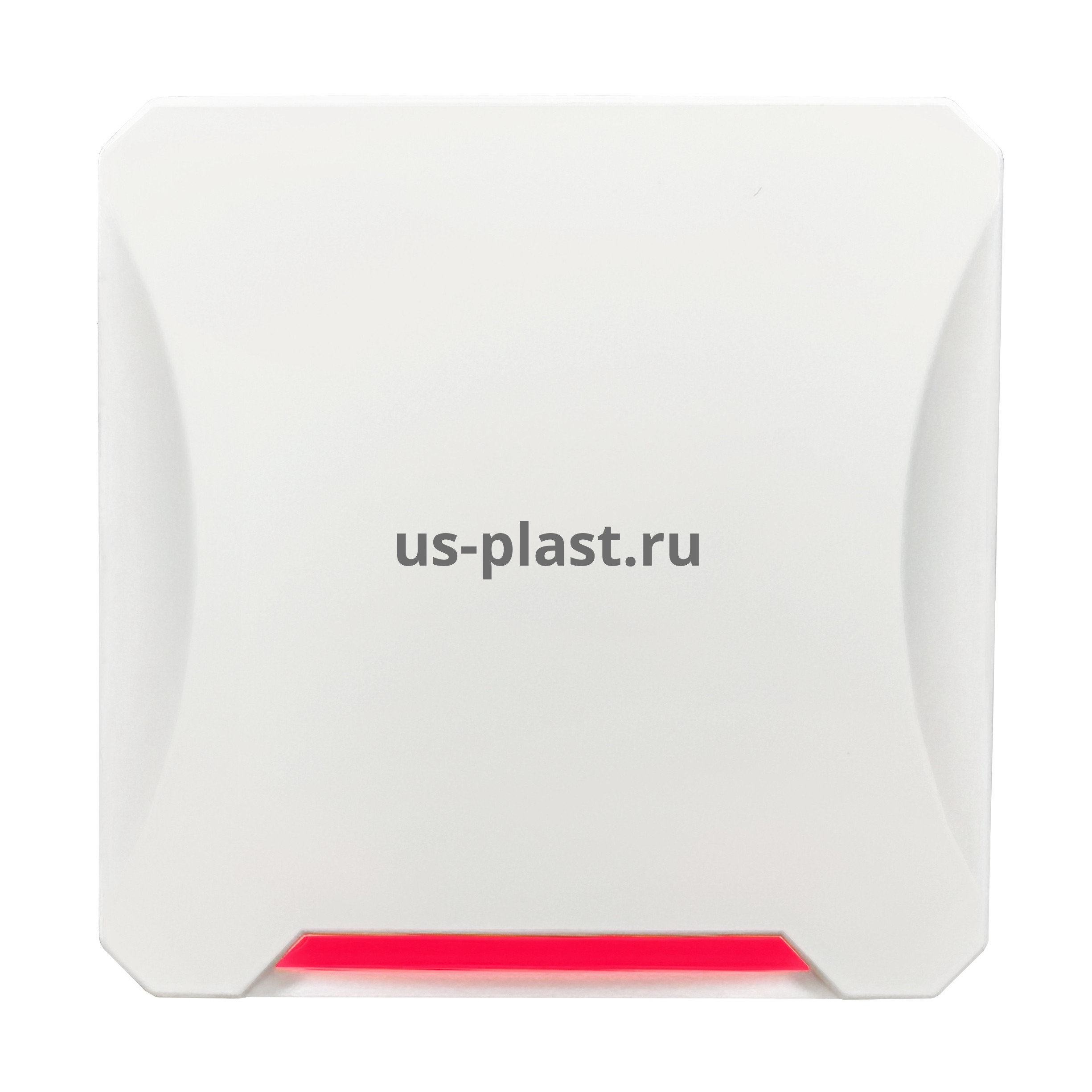

Технические характеристики UHF считывателя "UHF-115"
| Дальность считывания | до 20 м |
| Интерфейсы связи | Wiegand; RS485; USB для конфигурации |
| Мощность сигнала | 0 - 33 дБм |
| Коэффициент усиления антенны | 9 dBi |
| Режим | Читать всегда (по умолчанию) и читать по триггеру |
| Сетевые протоколы | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
| Рабочая частота | E: 865-868 МГц / F: 902-906 МГц |
| Потребляемая мощность | 12 Вт |
| Питание | 12 В (DC) |
| Рабочая температура | -40℃ - +70℃ |
| Влажность | 10-90% |
| Вес (нетто) | 2400 г |
| Вес (брутто) | 3700 г |
| Размеры | 260 x 260 x 70 мм |
| Степень защиты от влаги и пыли | IP67 |
