ZKTeco PSA02 датчик индукционной (магнитной) петли 1-канальный
- Артикул: 9940
- Производитель: ZKTeco (TEMID)
Управляет одной индукционной петлей
Питание: 220 В (AC)
Рабочая частота: 20 - 170 кГц
Чувствительность: трёхступенчатая регулировка
Диапазон индуктивности: 50 ~ 1000 мкГн
Время отклика: 100 мс
Два релейных выхода
Рабочая температура: -20°C ~ +65°C

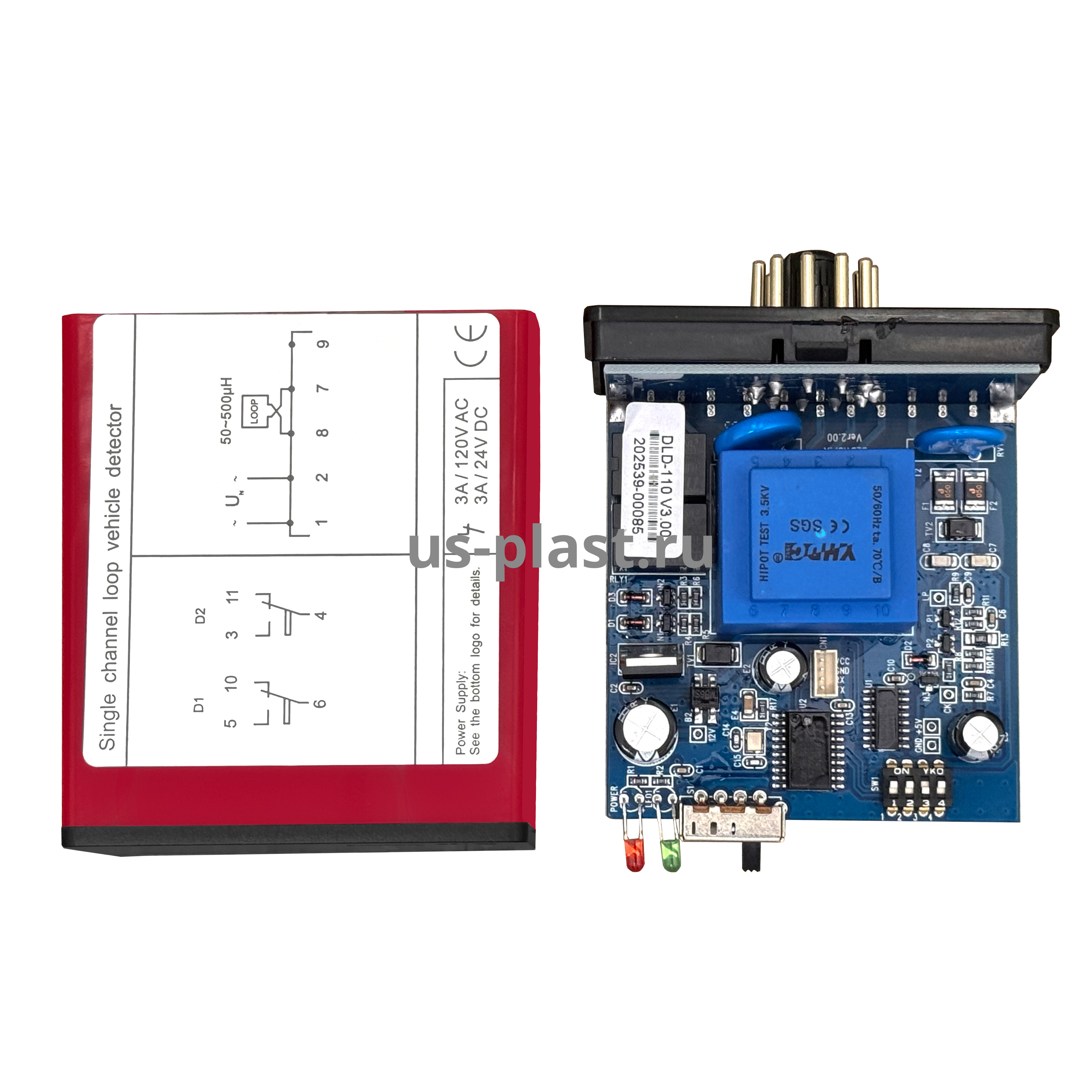

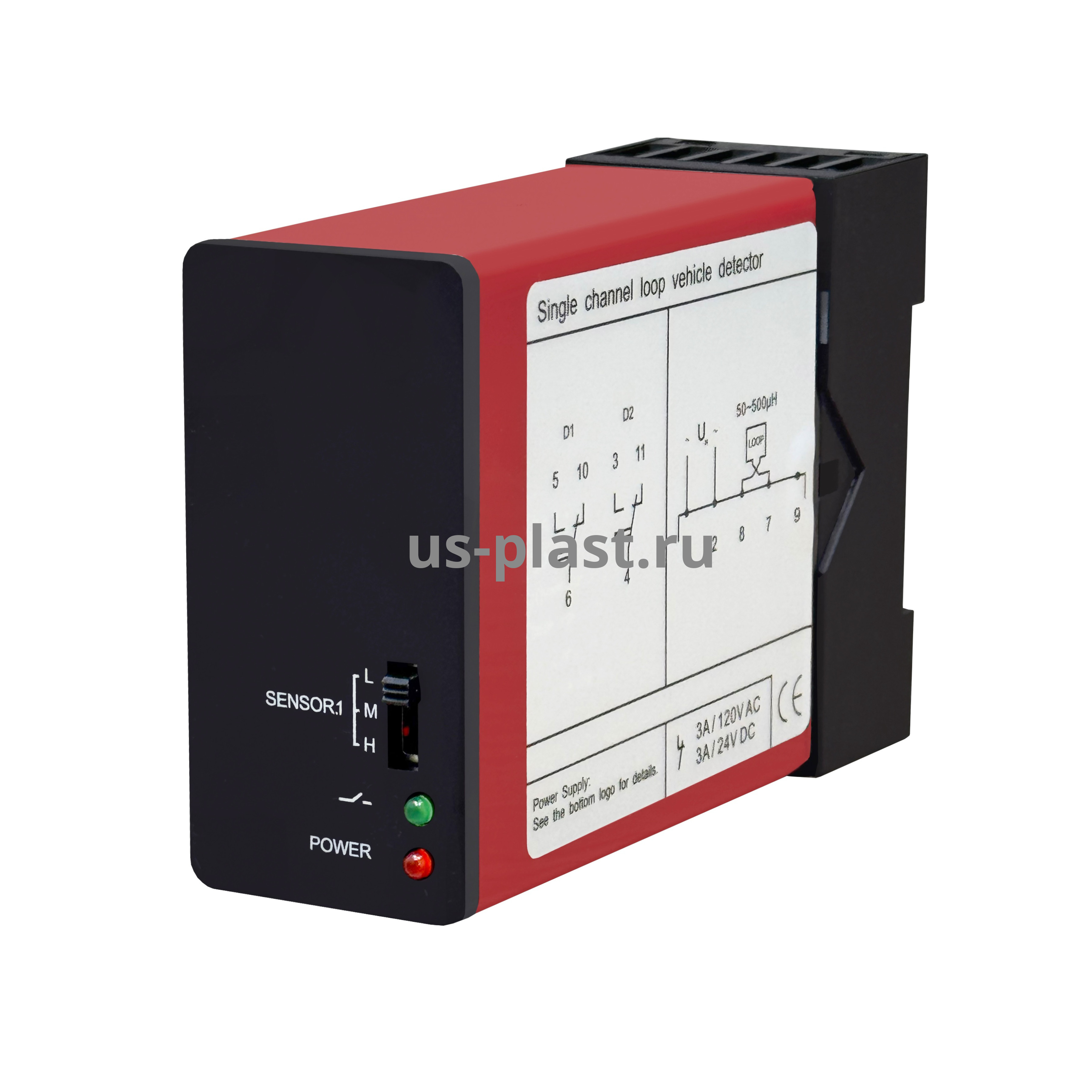

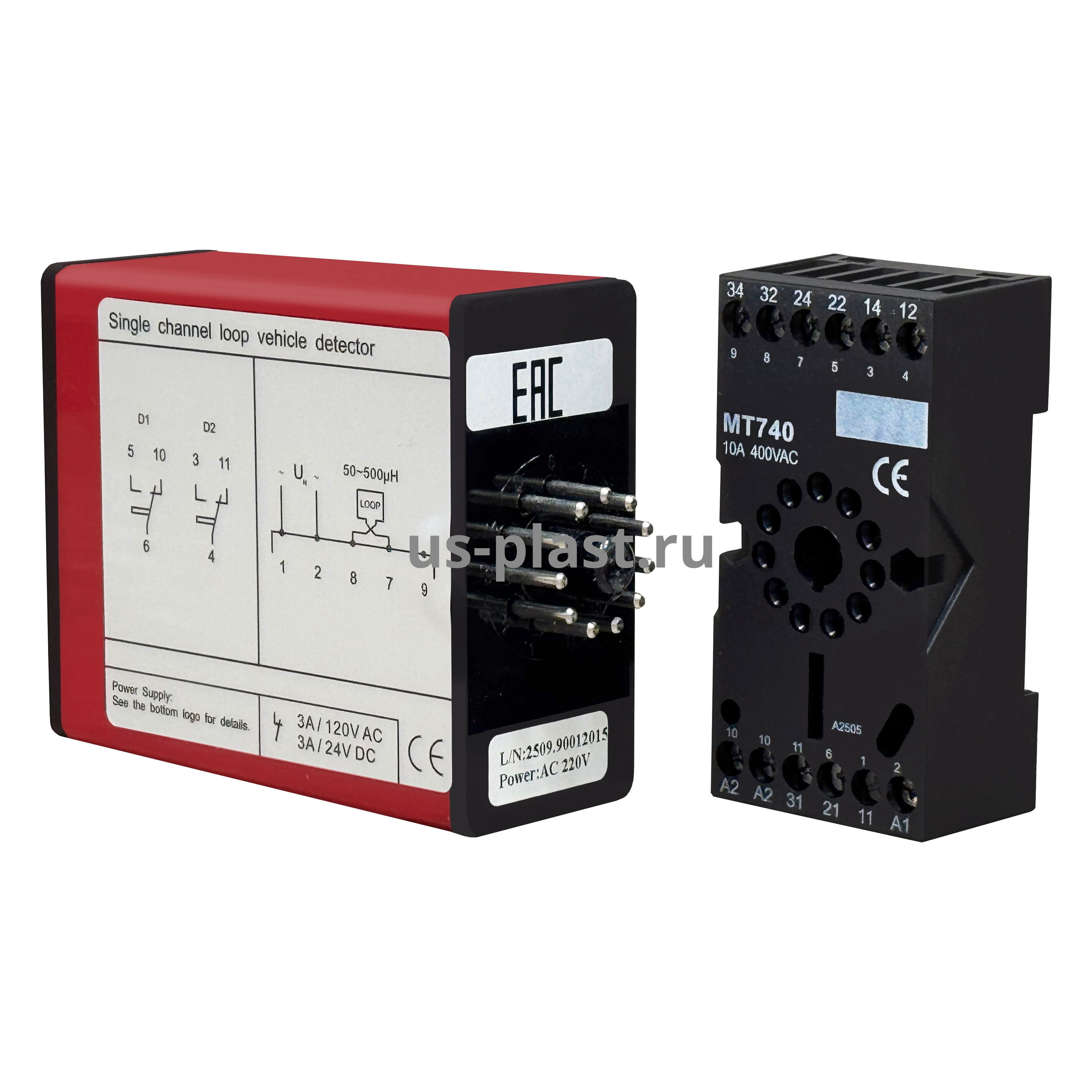

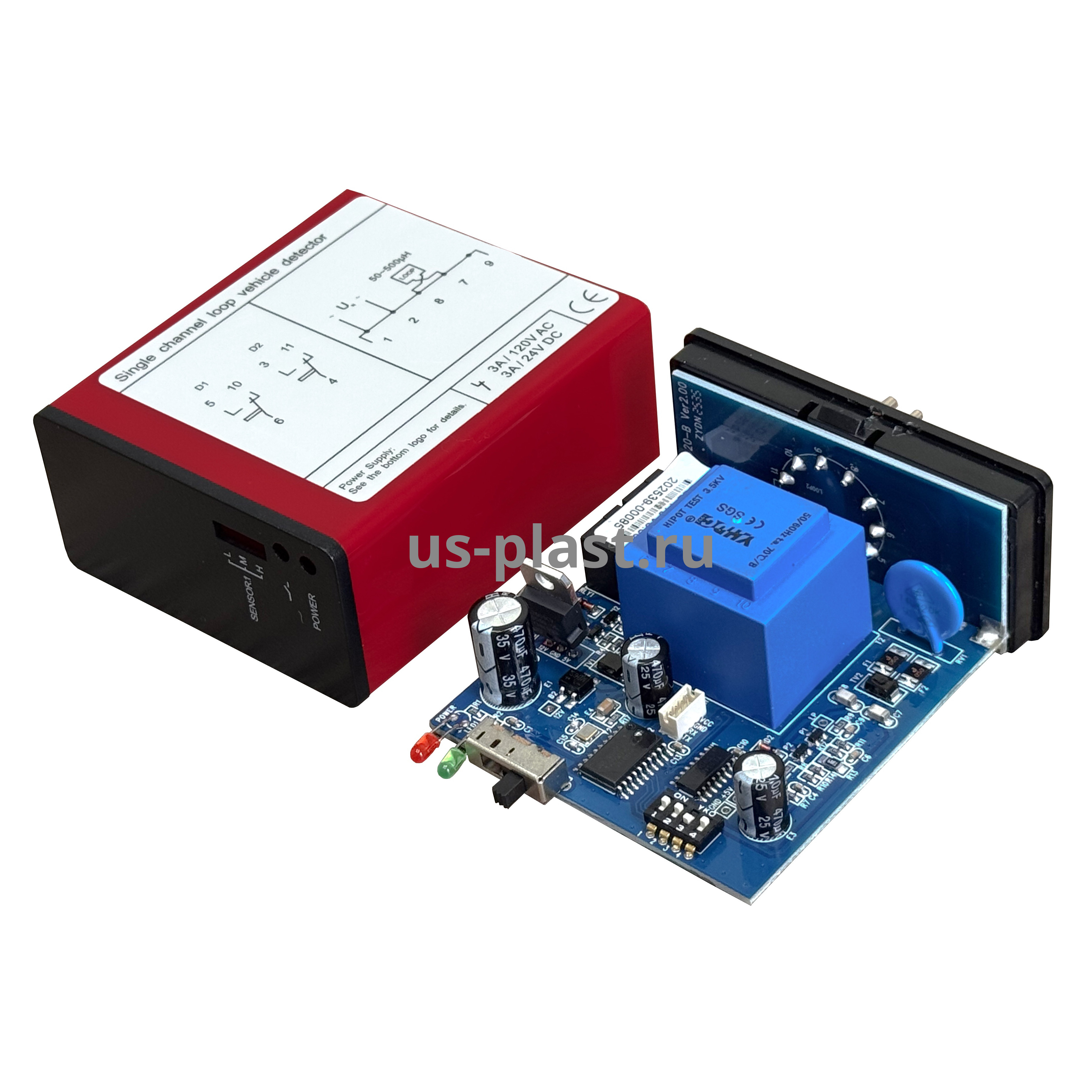

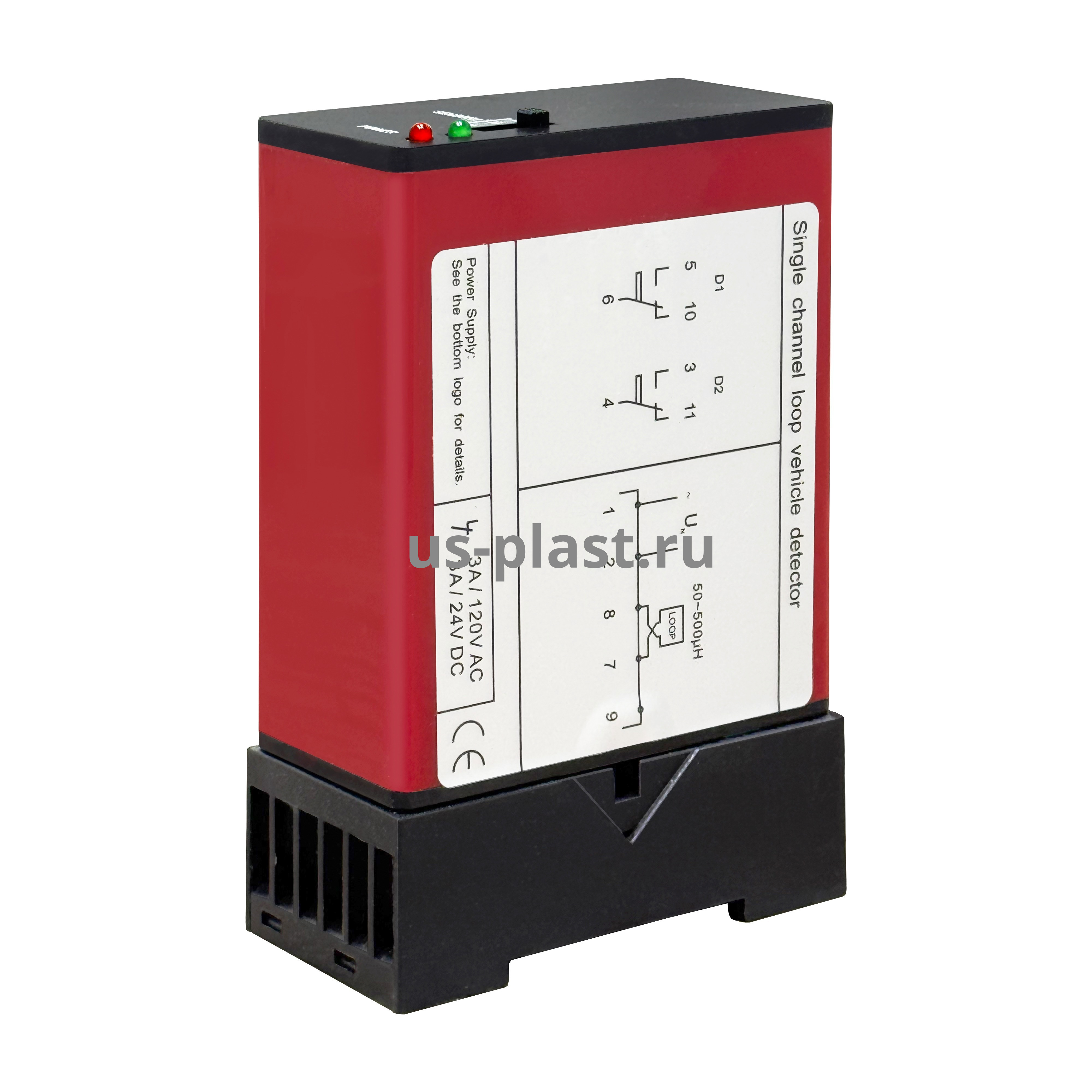

Контроллер индукционной петли ZKTeco PSA02 разработан для определения наличия транспортного средства перед шлагбаумом. Провод PSA03 сечением 1 кв. мм подключается к датчику PSA02, обеспечивая правильную функциональность и взаимодействие между компонентами.
Детектор магнитной петли оснащён двумя реле, обеспечивающими выходные сигналы, что позволяет пользователям выбирать различные выходные сигналы для эффективного управления шлагбаумами или точного подсчёта транспортных средств.
Функциональные особенности
Одноканальное обнаружение: управляет одной индукционной петлей
Два релейных выхода предоставляют два типа сигналов: для управления шлагбаумом или подсчета автомобилей
Автоматическая калибровка: при включении питания выполняется самокалибровка за 2–3 секунды
Три уровня чувствительности: настройка отклика на автомобили разных типов
Регулировка рабочей частоты: смена частоты через DIP-переключатель для устранения помех
Индикация состояния: светодиоды для контроля калибровки, наличия автомобиля и ошибок
Выбор времени присутствия: бесконечное (для шлагбаума) или ограниченное 5 минутами
Настраиваемая задержка выхода: возможность задержки сигнала для реле 1 (2 секунды) или импульсного сигнала (1 секунда через 2.5 секунды)
Автоматический сброс: при включении, смене чувствительности или превышении 5 минут в ограниченном режиме
Разделение функций двух реле
Первое реле: подаёт непрерывный сигнал, пока автомобиль находится над петлёй. Используется для удержания шлагбаума в открытом состоянии.
Второе реле: генерирует короткий импульсный сигнал (например, на 200 мс) в момент въезда или выезда автомобиля из зоны петли. Этот импульс может использоваться для активации системы подсчёта транспорта или для подачи кратковременной команды на другое устройство
|
Тип детектора |
одноканальный (управляет одной индукционной петлей) |
|
Напряжение питания |
220 В (AC) |
|
Потребляемая мощность |
≤ 1.5 Вт |
|
Диапазон индуктивности петли |
50 - 1000 мкГн (оптимально 100 - 300 мкГн) |
|
Диапазон рабочей частоты |
от 20 кГц до 170 кГц |
|
Чувствительность |
3 уровня: «L» (низкий), «M» (средний) и «H» (высокий) |
|
Время отклика |
100 мс |
|
Время присутствия |
бесконечное или 5 минут |
|
Выходные реле |
2 реле (AC 120 В / 3 А, DC 24 В / 3 А) |
|
Параметры петли |
максимальная длина 20 метров, скрутка не менее 20 витков на метр |
|
Индикация |
Красный LED — питание |
|
Рабочая температура |
от –20°C до +65°C |
|
Рабочая влажность |
до 95% (без конденсации) |
|
Габариты корпуса (Д × Ш × В) |
74 × 37 × 113 мм |
|
Вес нетто |
270 г |
